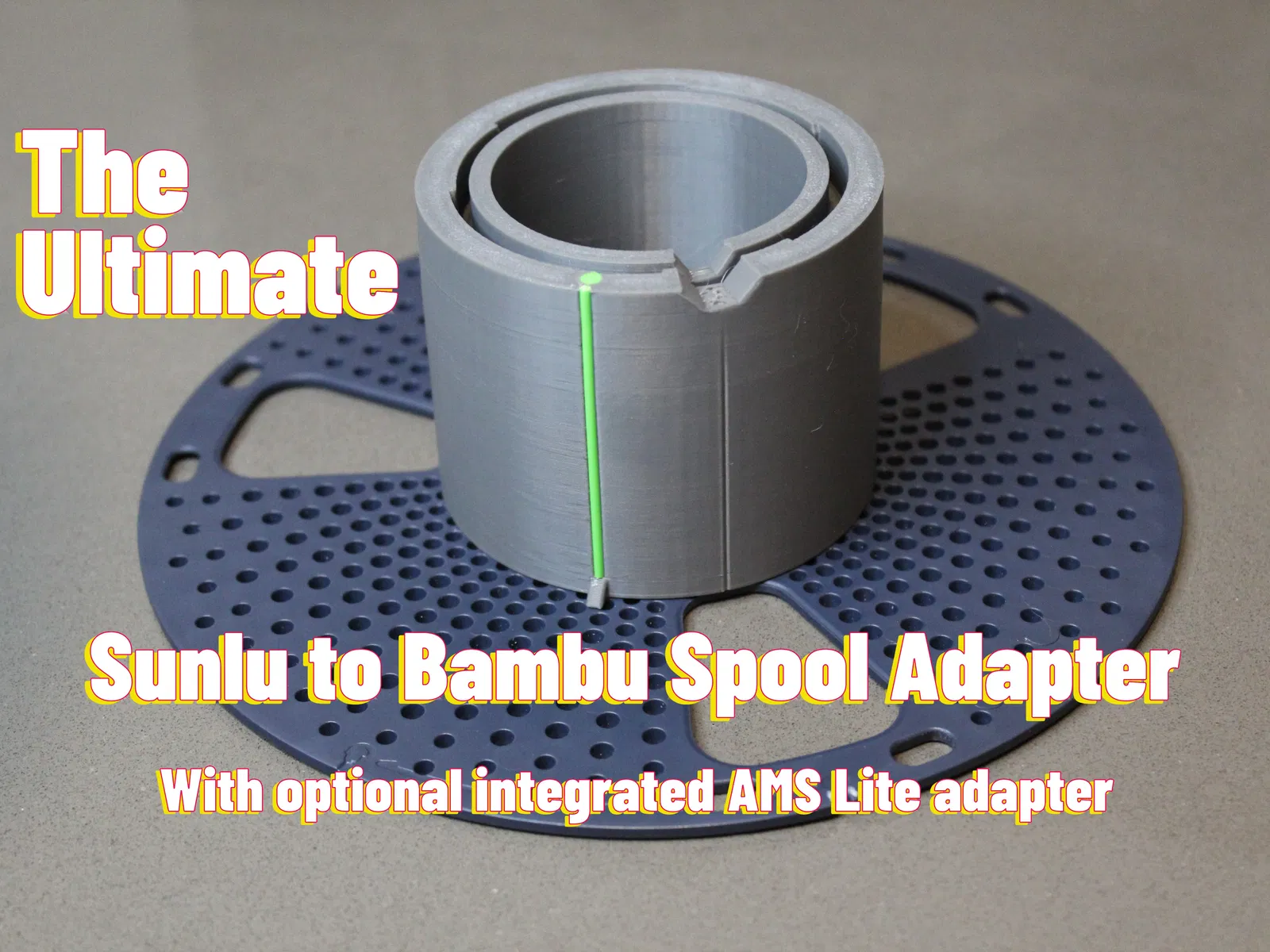

The Ultimate Sunlu-to-Bambu Spool Adapter

Mình đã lấy những ý hay nhất từ các mẫu Sunlu-to-Bambu spool adapter đang có và gom lại thành một model duy nhất, tập trung vào tính thực dụng và dễ dùng.

Với adapter này, bạn sẽ có:

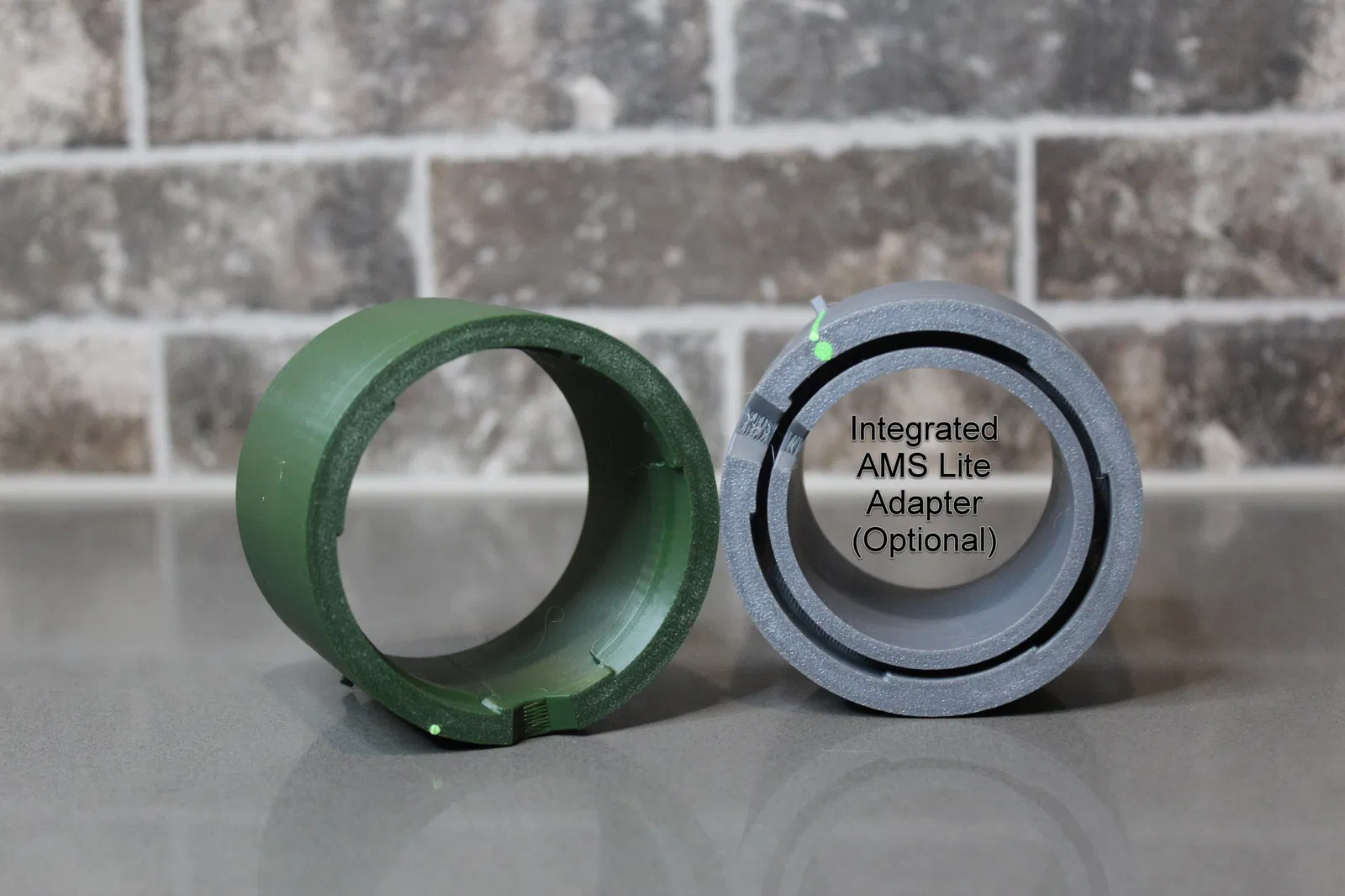

• Tùy chọn adapter AMS Lite tích hợp, liền khối (one piece)
  • Giờ thì phần AMS Lite adapter sẽ không còn bị kéo tuột khỏi spool khi bạn lấy spool ra khỏi AMS Lite nữa

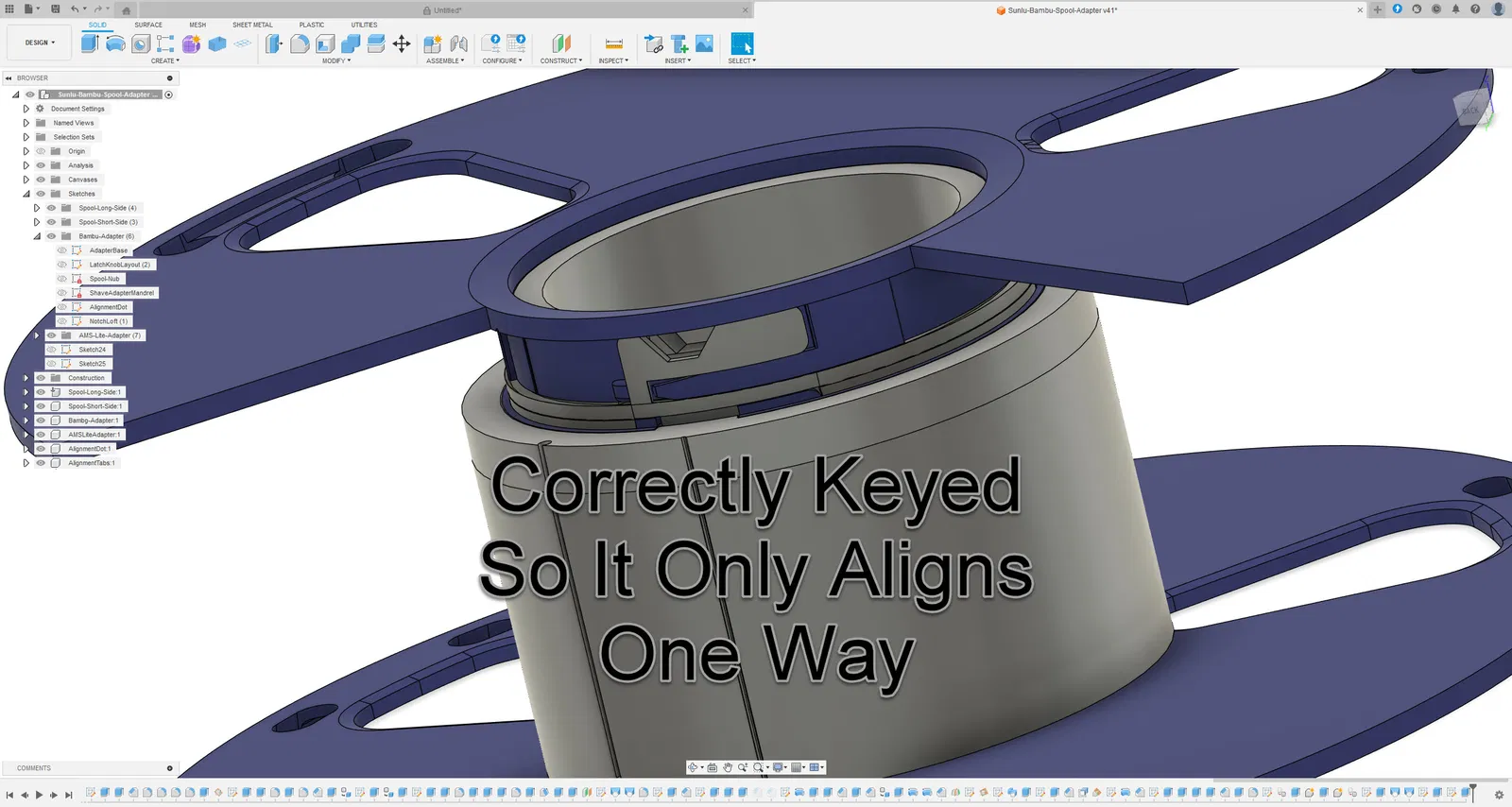

• Adapter được canh index và có key đúng chuẩn
  • Nhiều adapter khác giả định các tab khóa trên spindle có cùng kích thước (không phải) và được chia đều (cũng không phải). Mình bắt đầu bằng việc dựng luôn Sunlu spool trong CAD, in các mảnh test để kiểm tra tương thích với cả hai nửa spool, rồi mới thiết kế adapter dựa trên model đó.

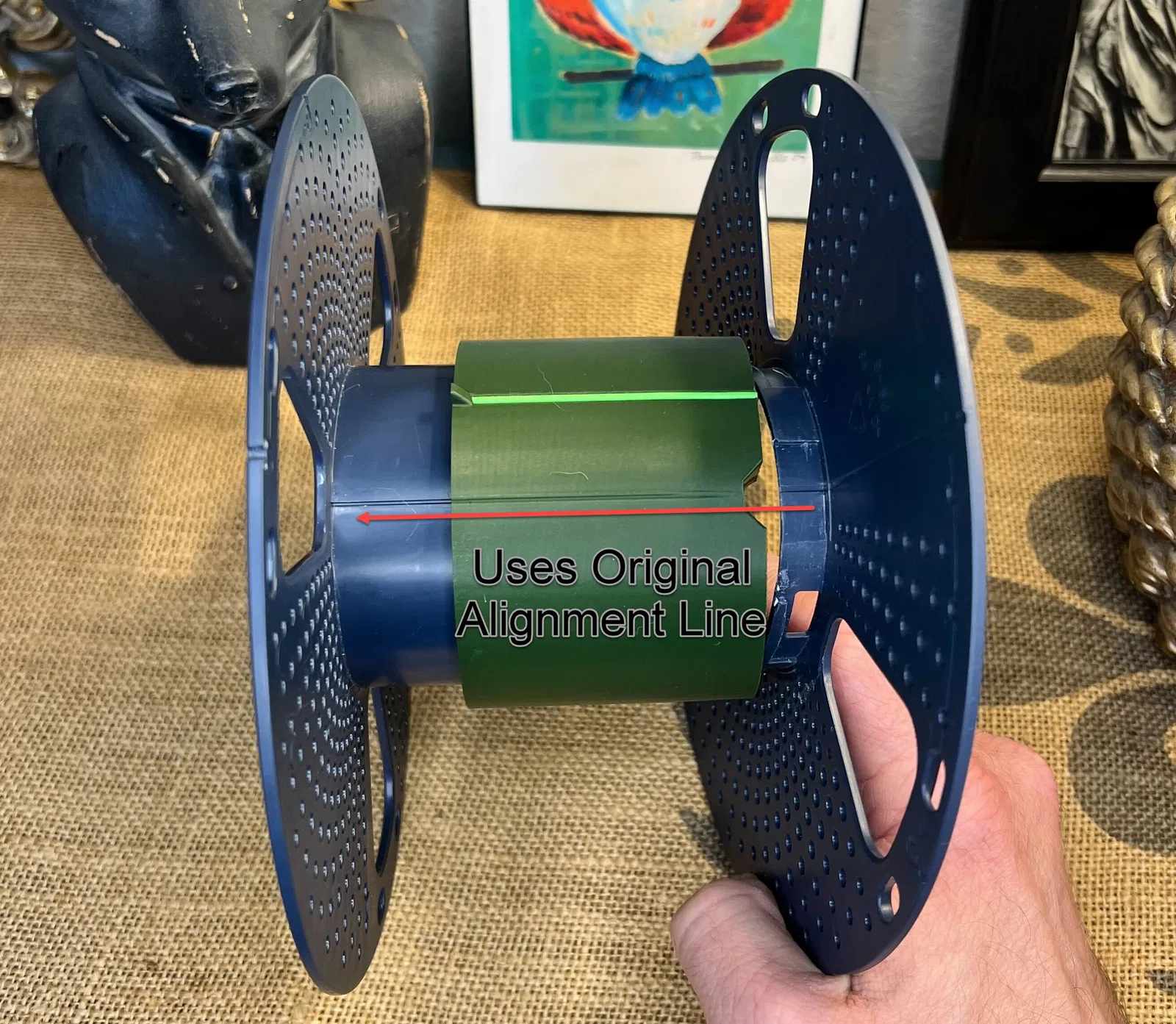

• “Sight line” dễ nhìn, giúp canh spool khớp với Bambu Lab refills dễ hơn rất nhiều

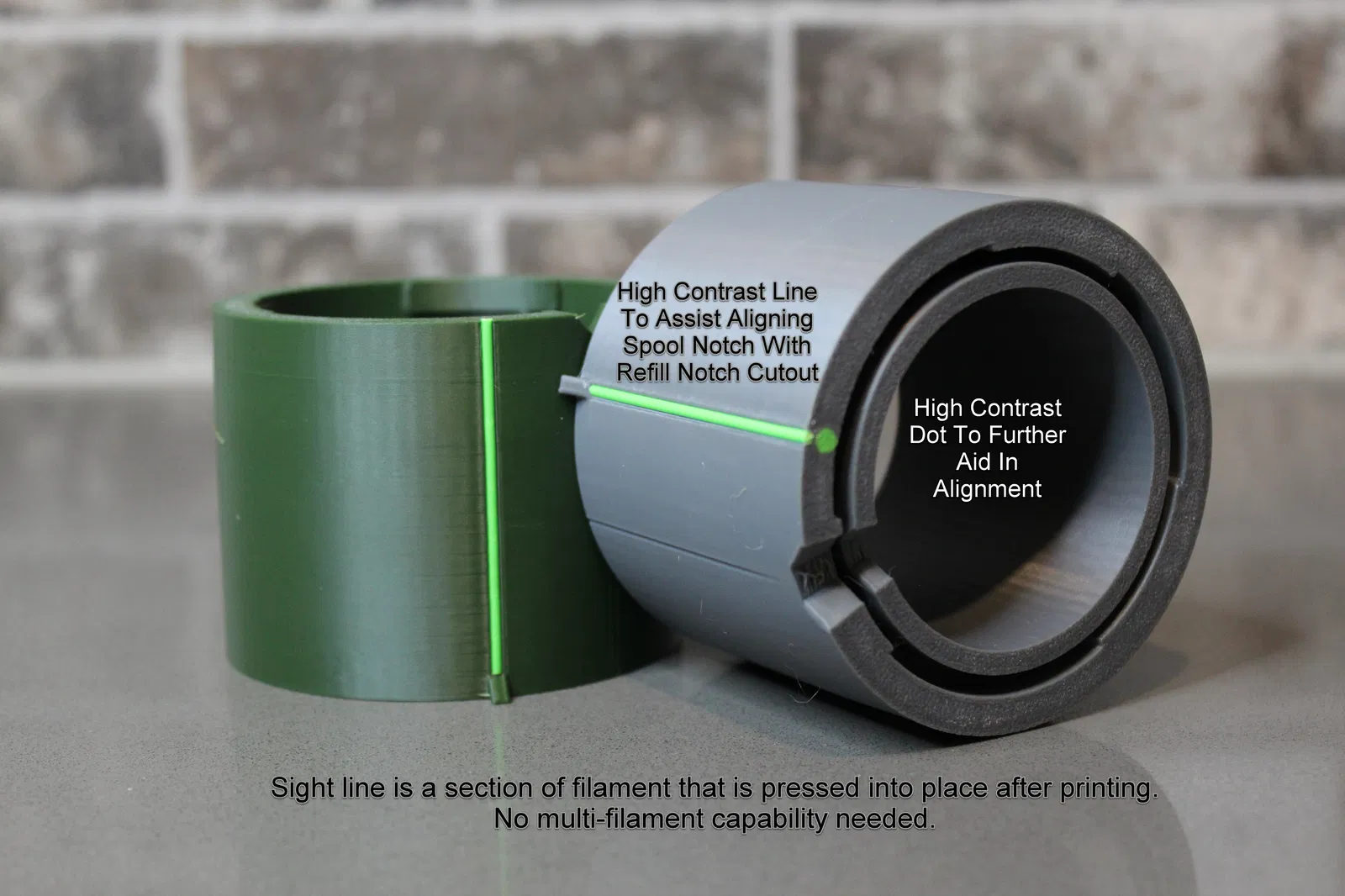

  • Sight line là một đoạn filament riêng, được ép vào rãnh sau khi in xong, không cần hỗ trợ multi-filament

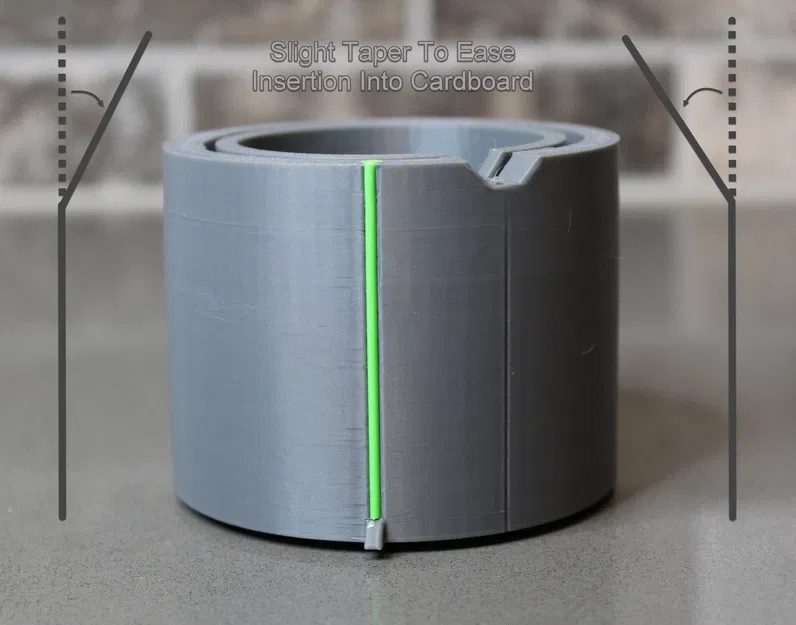

• Đầu adapter dạng vát (tapered) để đút vào lõi cardboard của refill dễ hơn

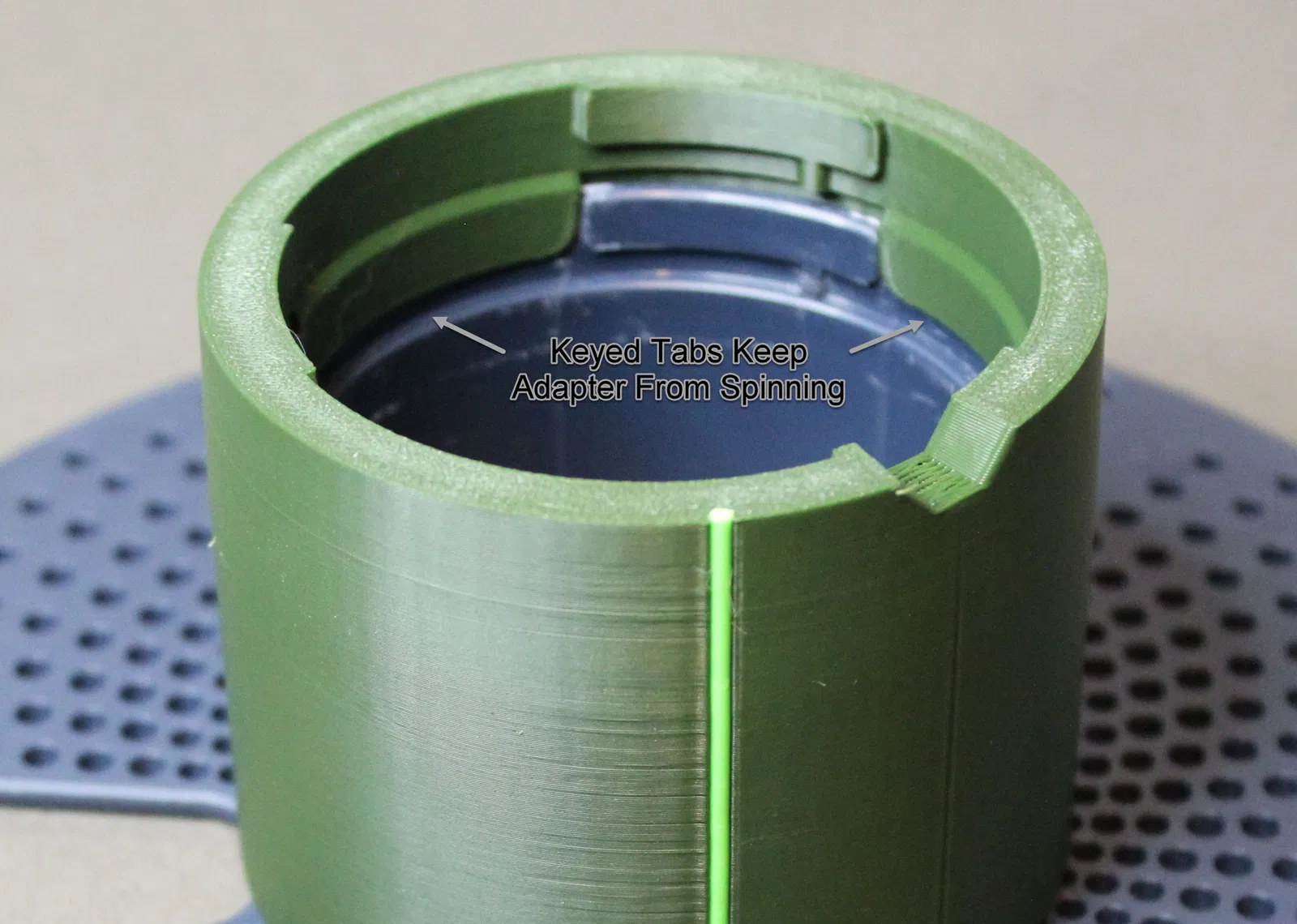

• Các tab định vị bên trong (internal registration tabs) giúp adapter chỉ lắp được theo một chiều và khi vào đúng vị trí sẽ không bị xoay
• Dung sai (tolerances) chặt để adapter có thể ép vào và giữ bằng friction fit, không cần keo
• Dụng cụ tháo (extraction tools) hỗ trợ tách Sunlu-to-Bambu adapter ra khỏi Sunlu spool, nếu bạn muốn tháo

Lắp filament làm sight line

Cách lắp sight line filament khá đơn giản, chỉ cần một đoạn filament và một cái muỗng:

1. Cắt một đoạn filament để dùng. Đoạn này nên dài hơn adapter, và màu filament nên tương phản với màu adapter
2. Dùng kềm cắt chéo (diagonal cutters) cắt cho vuông một đầu sợi filament
3. Canh sợi filament trùng với rãnh sight line trên adapter, đặt đầu đã cắt vuông tì vào khối notch (spool notch block)
4. Cầm muỗng sao cho ngón tay cái của bạn đặt lên phần lõm (concave) của muỗng
5. Bắt đầu từ đầu adapter phía đối diện khối notch, dùng mặt lồi (convex) của muỗng đè lên sợi filament để ép vào adapter, đồng thời lắc/miết muỗng tiến về phía đầu muỗng. Cách này sẽ ép từng đoạn nhỏ của filament vào rãnh
6. Nhấc muỗng lên, tiến thêm 5–10 mm, rồi lặp lại thao tác ấn xuống và miết tới, làm dần về phía khối notch
7. Khi filament đã được ép vào rãnh hết, dùng kềm cắt chéo cắt bỏ phần filament dư ở đầu adapter
8. Filament sẽ kẹt chặt trong rãnh và không cần làm gì thêm. Tuy nhiên do sai số kích thước giữa các máy in, có thể bạn sẽ gặp trường hợp filament không khít trong rãnh. Khi đó, bôi một ít keo dọc theo rãnh trước khi ép filament vào, rồi chờ keo khô hẳn trước khi sử dụng.

Dụng cụ tháo (Extraction Tools)

Adapter có thể ép rất chặt lên spindle của spool, nên khi đã lắp thì tháo ra khá khó. Nếu bạn muốn tháo, chỉ cần in đúng tool tương ứng với loại adapter của bạn, rồi làm theo các video bên dưới.

Trong cả hai trường hợp, điểm quan trọng là tạo lực ép xuống chậm, đều tay cho tới khi lớp “vacuum seal” bị phá và adapter nhả ra khỏi spindle.

Spool adapter có tích hợp AMS Lite adapter

Spool adapter không tích hợp AMS Lite adapter

• Ba mũi của tool nên tì vào ba tab hướng xuống được nối với spool adapter
• Nếu extraction tool không đủ dài để nhả adapter hoàn toàn, hãy in thêm extraction tool còn lại để kê bên dưới tool của bạn, như minh họa bên dưới

Ghi chú nhanh về Sunlu refillable spools

Sunlu refillable spools có sự khác biệt khá nhiều giữa các lô. Trong 4 cái mình có để test, không cái nào giống cái nào và cần lực ép vào/nhả ra khác nhau. Tương tự, có một spindle dài hơn các cái còn lại tận 3 mm vì lý do nào đó. Với trường hợp spool adapter bị “ngắn”, sẽ có một khe hở nhỏ giữa spool và adapter khiến adapter không tựa sát hoàn toàn vào spool. Mình không nghĩ điều này gây vấn đề gì, nhưng nếu bạn dùng adapter mà có khe hở và nó gây lỗi cho bạn, cứ liên hệ mình nhé.

Lời cảm ơn

Những người và bản in (makes) sau đây đã đóng góp ý tưởng cho model này:

• Functional Print Friday - Spool Buddy - Sight line, visibility dot, tapered end
• One Maker Show - “Sunbu” Spool Adapater - Ý tưởng ban đầu
• Yesiotr - Sunlu→Bambu Refill Adapter - Adapter AMS Lite tích hợp
