Nút điều khiển tay chắc chắn cho đai ốc M6 và M8

Trường hợp sử dụng:

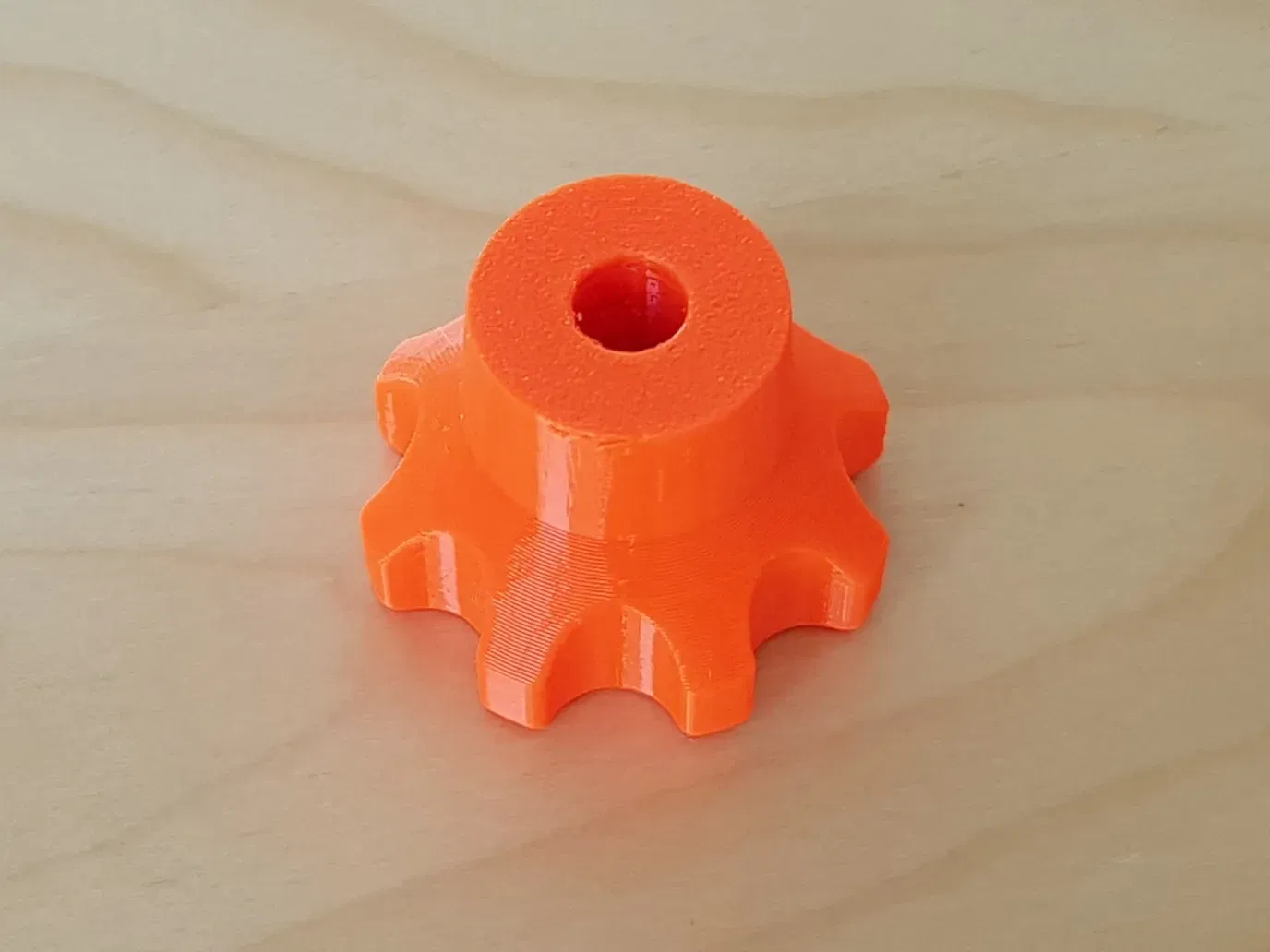

Sử dụng núm tay này cho mọi thứ được giữ lại bằng vít M6 hoặc M8 hoặc thanh ren. Nó được thiết kế để ấn vào bằng mặt trước (mặt có đường kính nhỏ hơn). Nhờ vào lỗ xuyên, vít hoặc thanh ren có thể có chiều dài tùy ý.

Thiết kế ban đầu được làm cho M8, nhưng nhờ vào người dùng Lukas, chúng tôi hiện biết rằng nó rất phù hợp với đai ốc M6 nếu in ở tỷ lệ 75%.

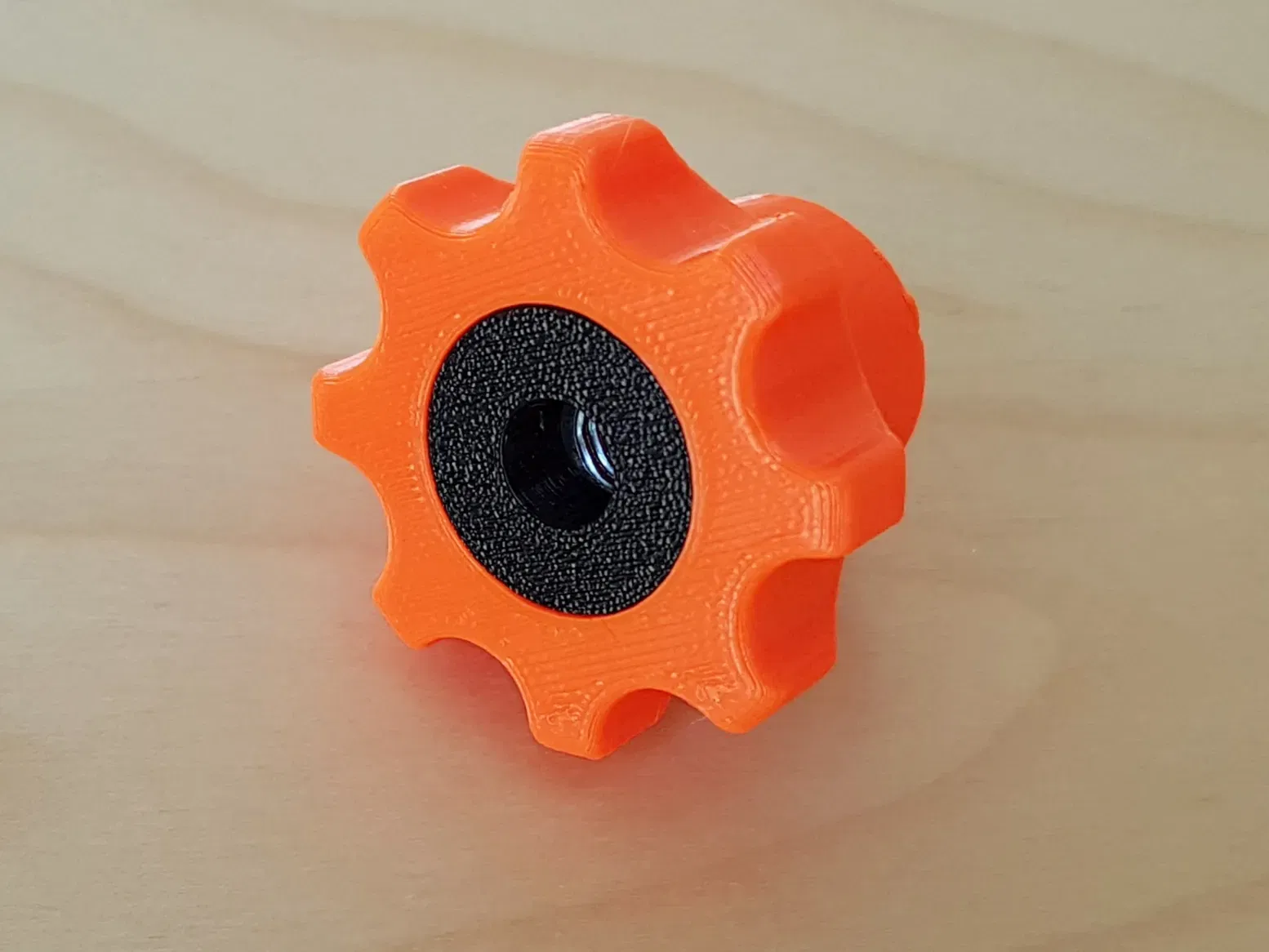

Dựa trên phản hồi từ một trong những người dùng, tôi cũng đã tải lên một nắp không có lỗ. Hãy thoải mái sử dụng nếu nó phù hợp với ứng dụng của bạn.

Lắp ráp:

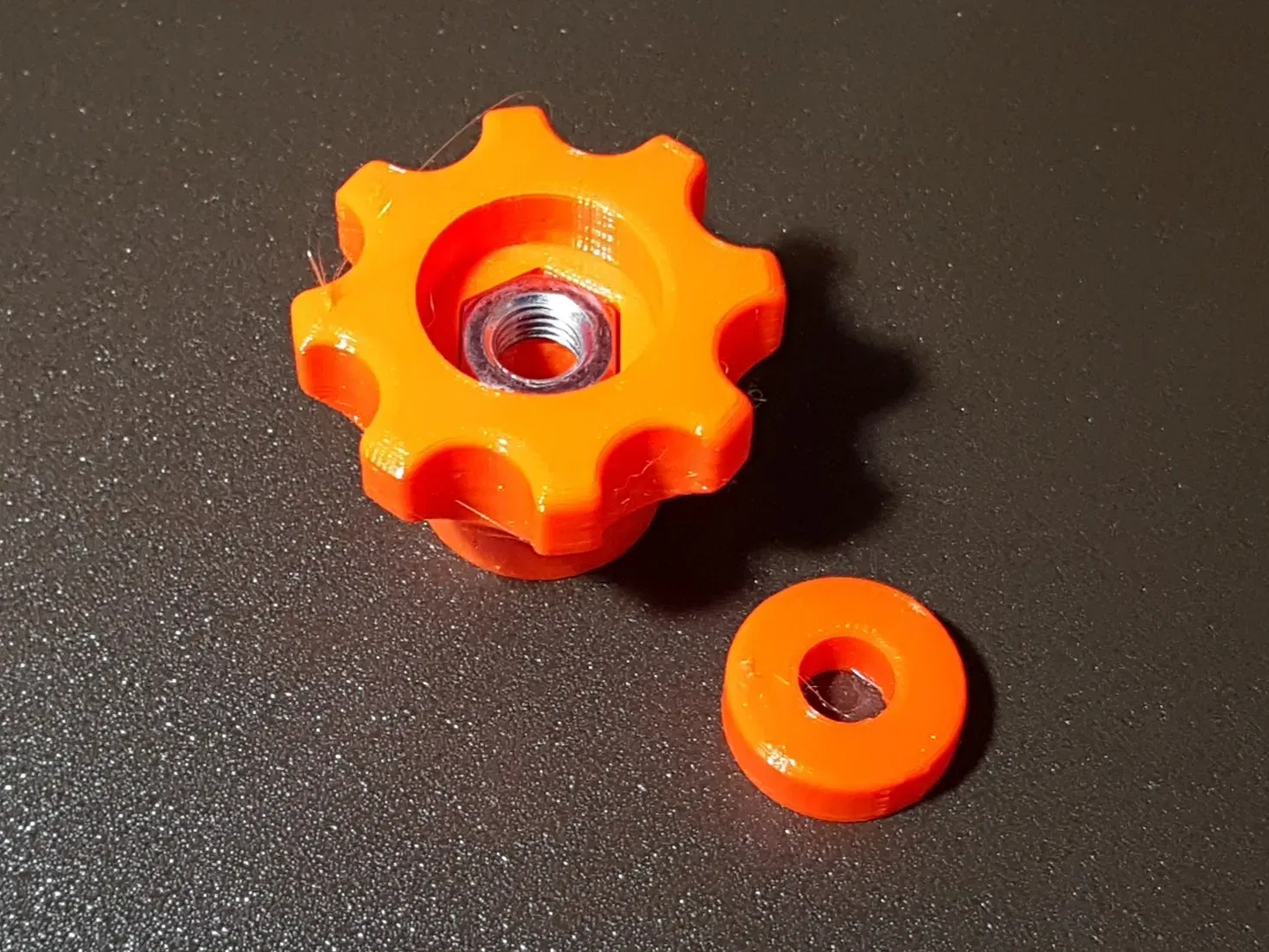

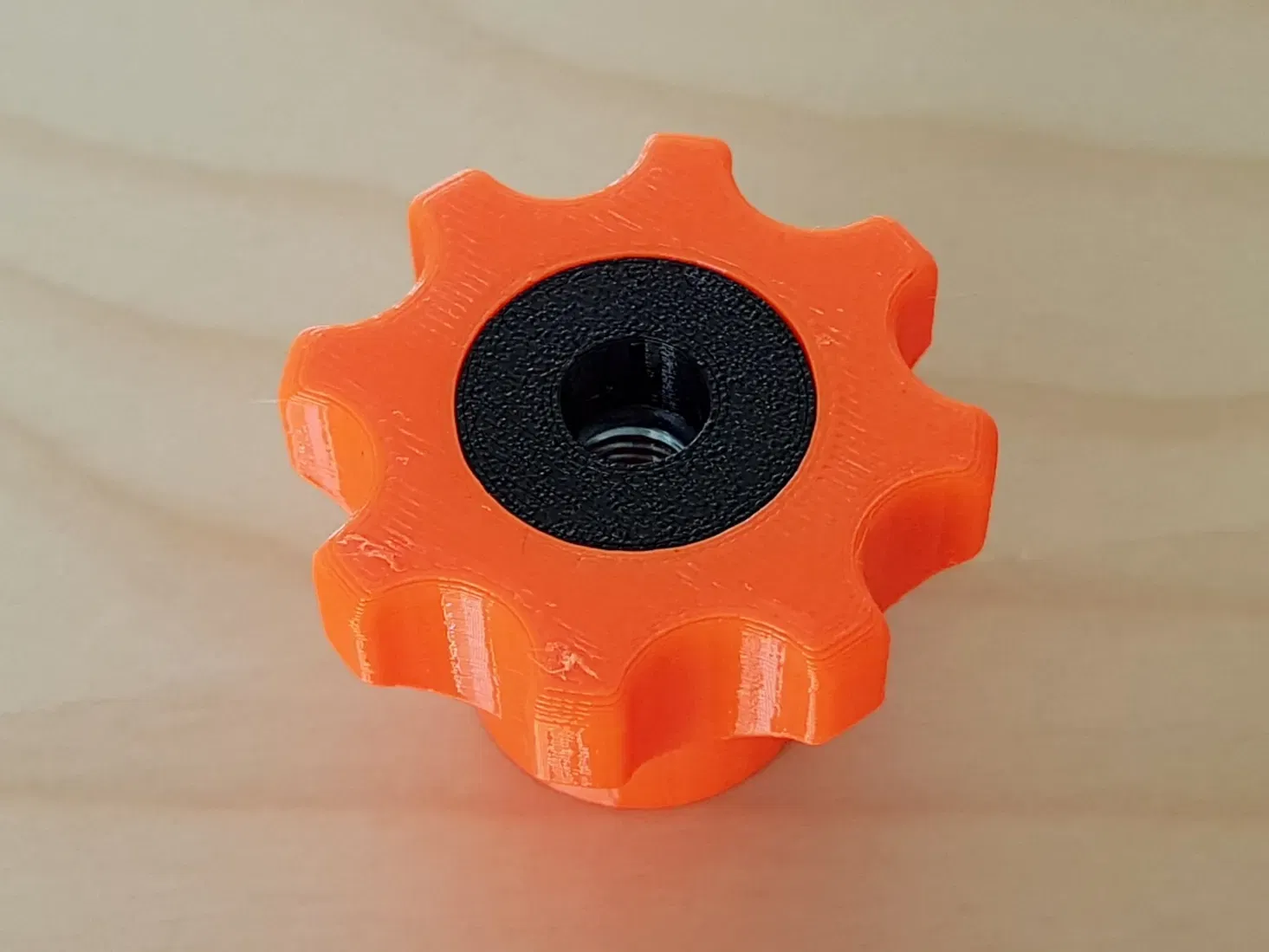

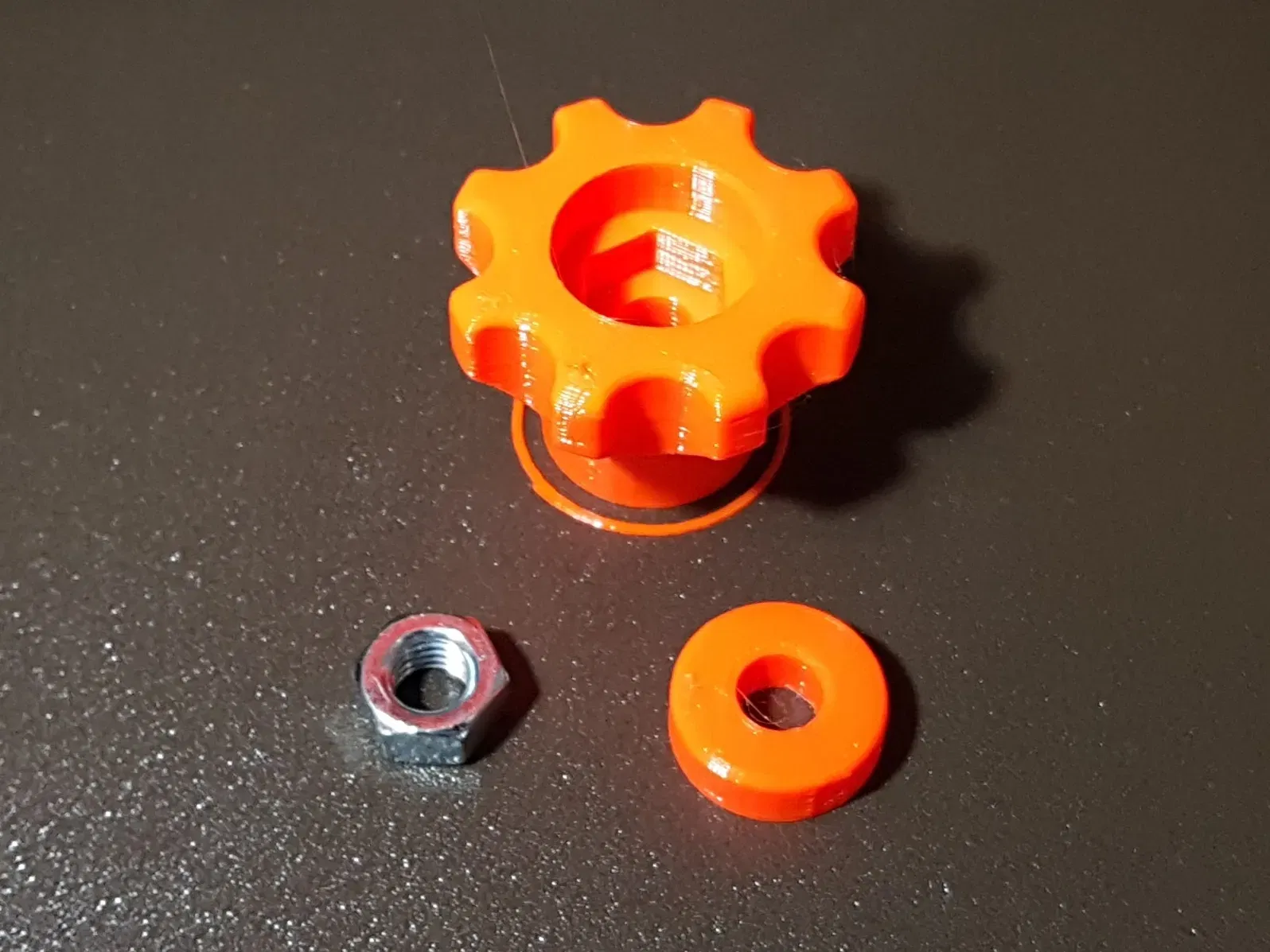

Đai ốc kim loại M8 chỉ cần được đặt vào núm, sau đó nắp được ấn vào và đai ốc ngồi chặt. Nắp có thể được ấn vào với lực vừa phải, không cần búa hoặc kẹp. Nhược điểm của việc lắp ráp đơn giản là nếu bạn ấn mạnh vào vít, nắp và đai ốc có thể rơi ra. Tôi đề xuất cố định nắp bằng một vài giọt keo siêu dính nhỏ (hãy chắc chắn không làm rối ren của đai ốc với keo).

Hướng dẫn in:

In cả hai phần theo hướng tải lên tương ứng của chúng. Tôi đề xuất in núm tay với độ đặc 100% và nắp với độ đặc 15% gyroid.

Nếu bạn muốn sử dụng phần này cho đai ốc M6, bạn cần thay đổi tỷ lệ xuống 75% trong eSlicer.

Vật liệu:

PETG thường tốt hơn cho các bộ phận chức năng, nhưng PLA cũng nên hoạt động.

Chúc bạn in ấn vui vẻ!
