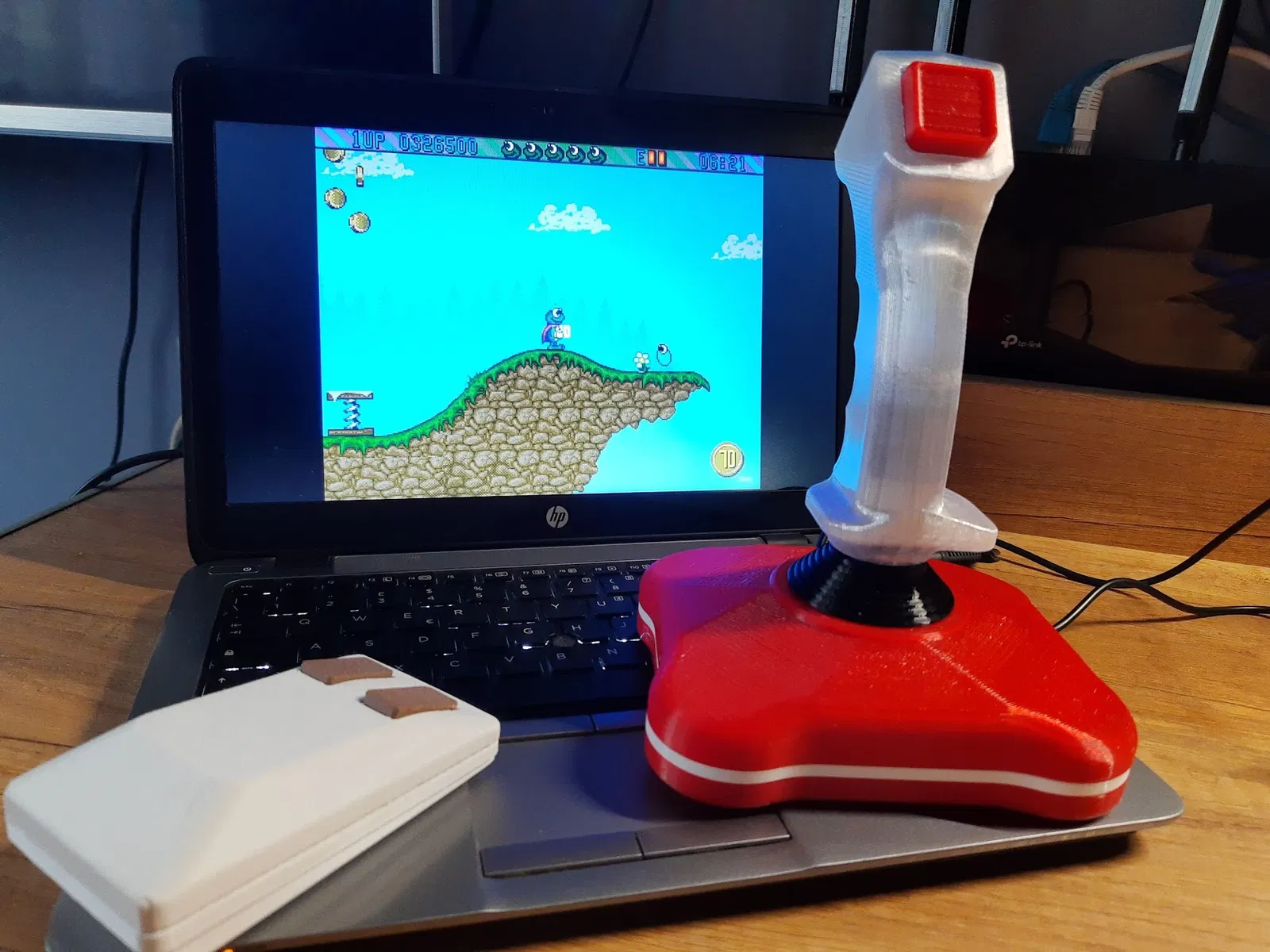

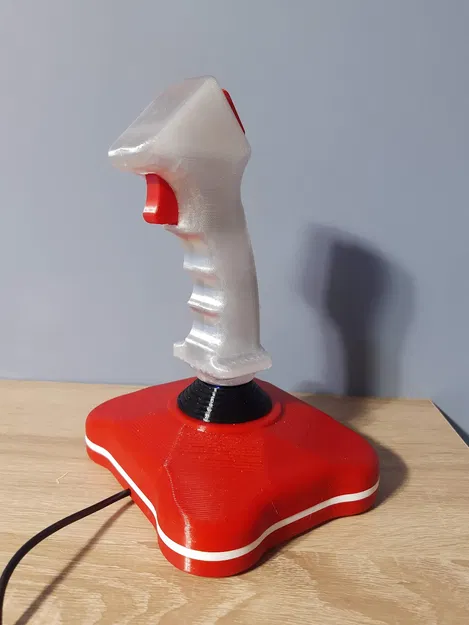

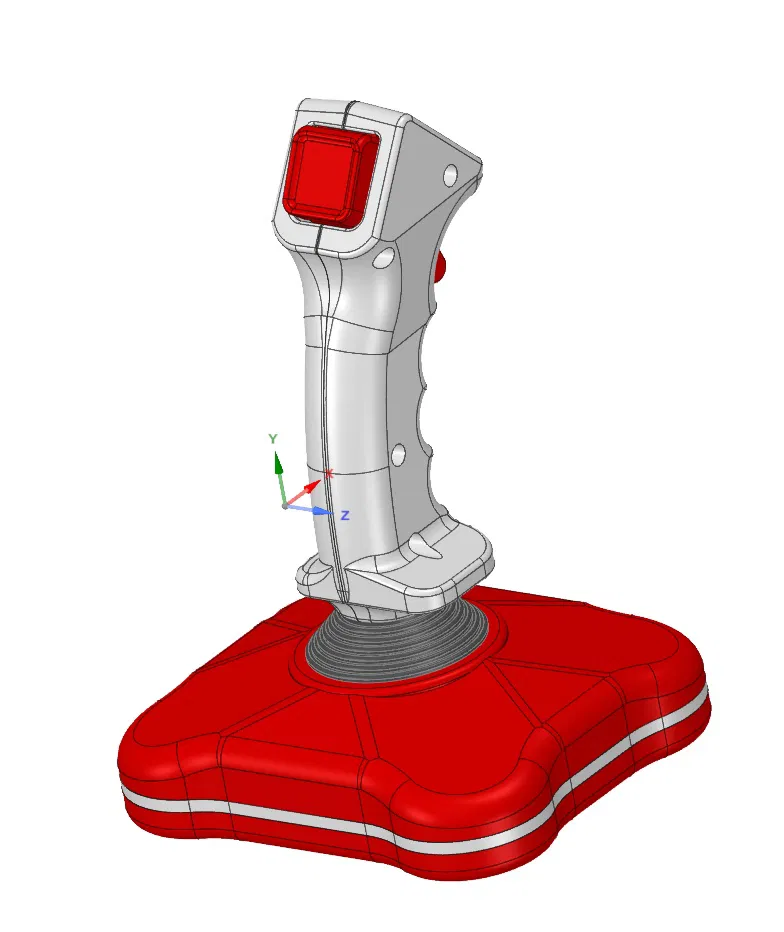

Joystick USB AMIGA

Một phiên bản mới của joystick để chơi mấy tựa game anh em mê.

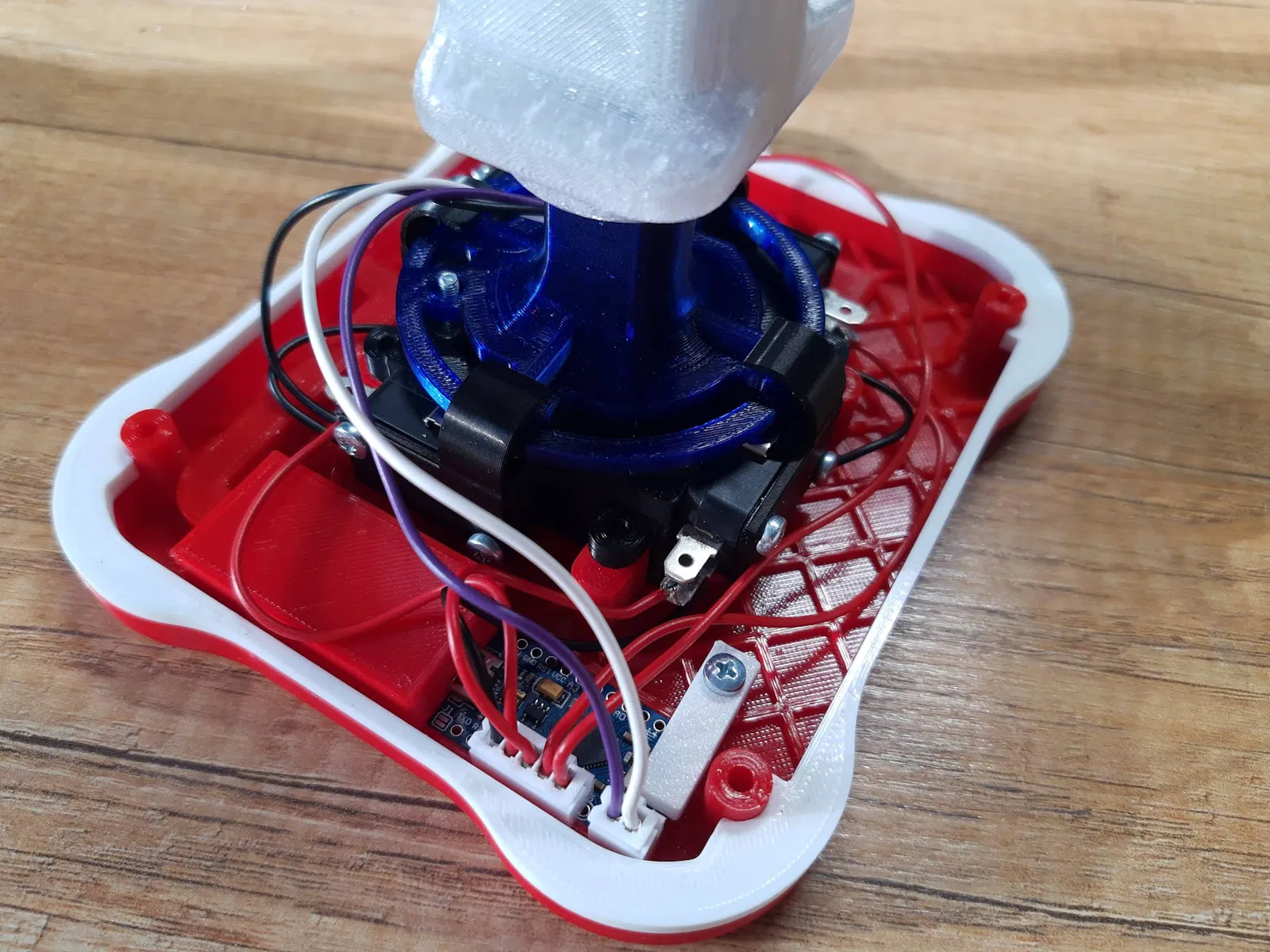

Bạn có thể làm thành USB joystick (cần Arduino Pro Micro), hoặc làm bản dành cho máy tính Amiga.

Lần này mình đầu tư thêm chút xíu và phiên bản joystick này chạy ngon hơn hẳn so với mẫu trước :)

Lập trình Arduino cần ArduinoJoystickLibrary của MHeironimus.
Mình có đính kèm project cho Arduino IDE. Về cơ bản đây gần như là ví dụ lấy thẳng từ library.
Anh em có thể dễ dàng tìm hướng dẫn cách nối dây trên Internet.

Các bộ phận cần có:

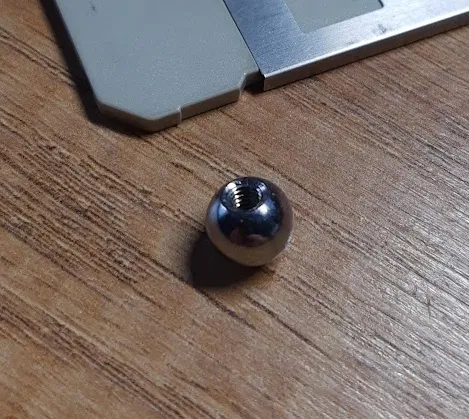

Bi thép 10mm có lỗ M4.
Ốc M4 dài 25mm

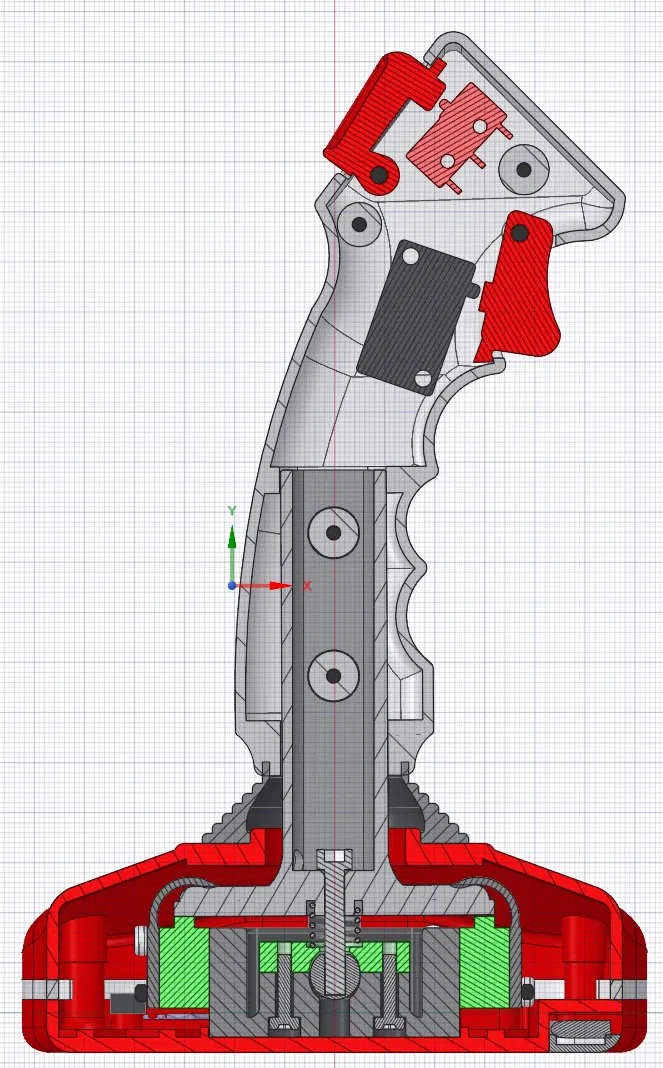

Một lò xo đường kính 10mm và dài khoảng 11mm

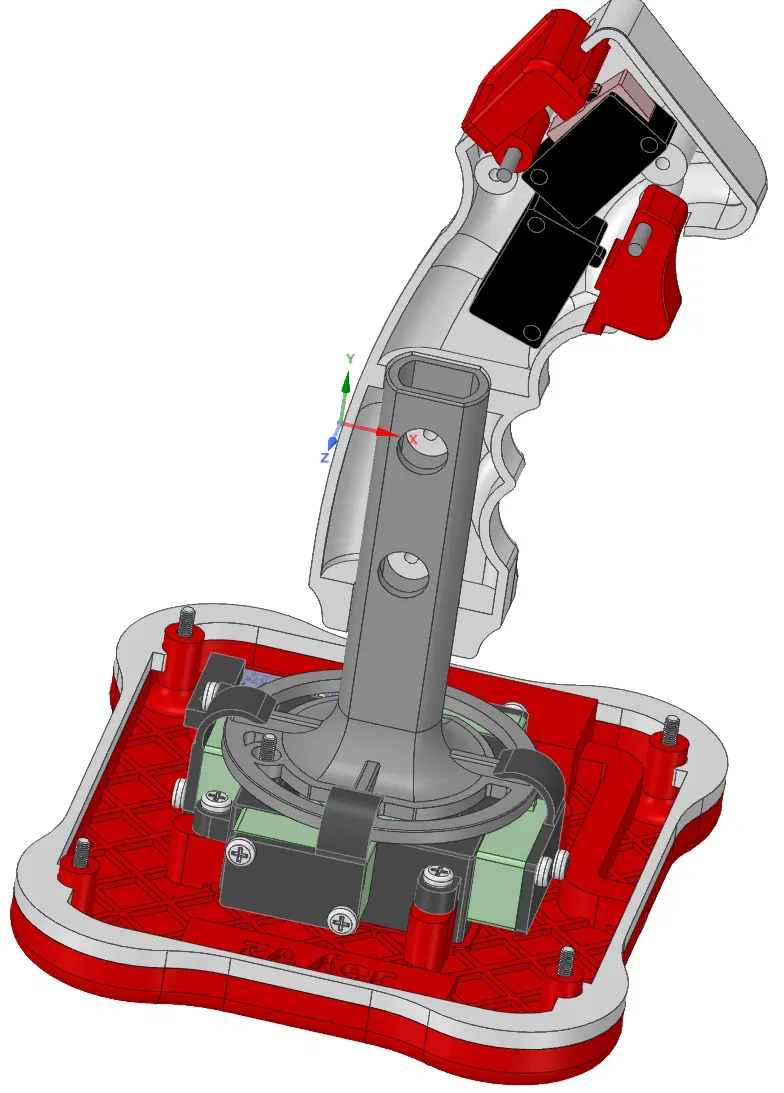

Micro-switch loại lớn và loại nhỏ.
Một số ốc M3 dài 10, 12, 15, 20mm

Hy vọng anh em sẽ thích.

CẬP NHẬT:


Những thay đổi này chưa được kiểm thử

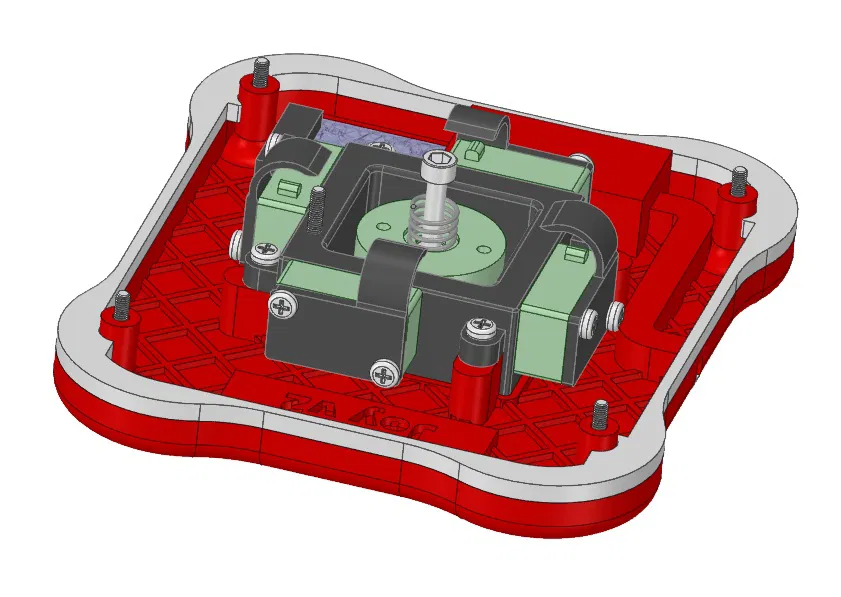

- Phần đế (Base) đã được làm lại. Thêm 2 công tắc (switch) nữa. Arduino được dời sang phía đối diện.
- Tiếc là anh em sẽ phải cắt bớt phần chân (terminals) một chút :(
- Nắp che USB (USB Cover) đã được lật đối xứng (mirrored)

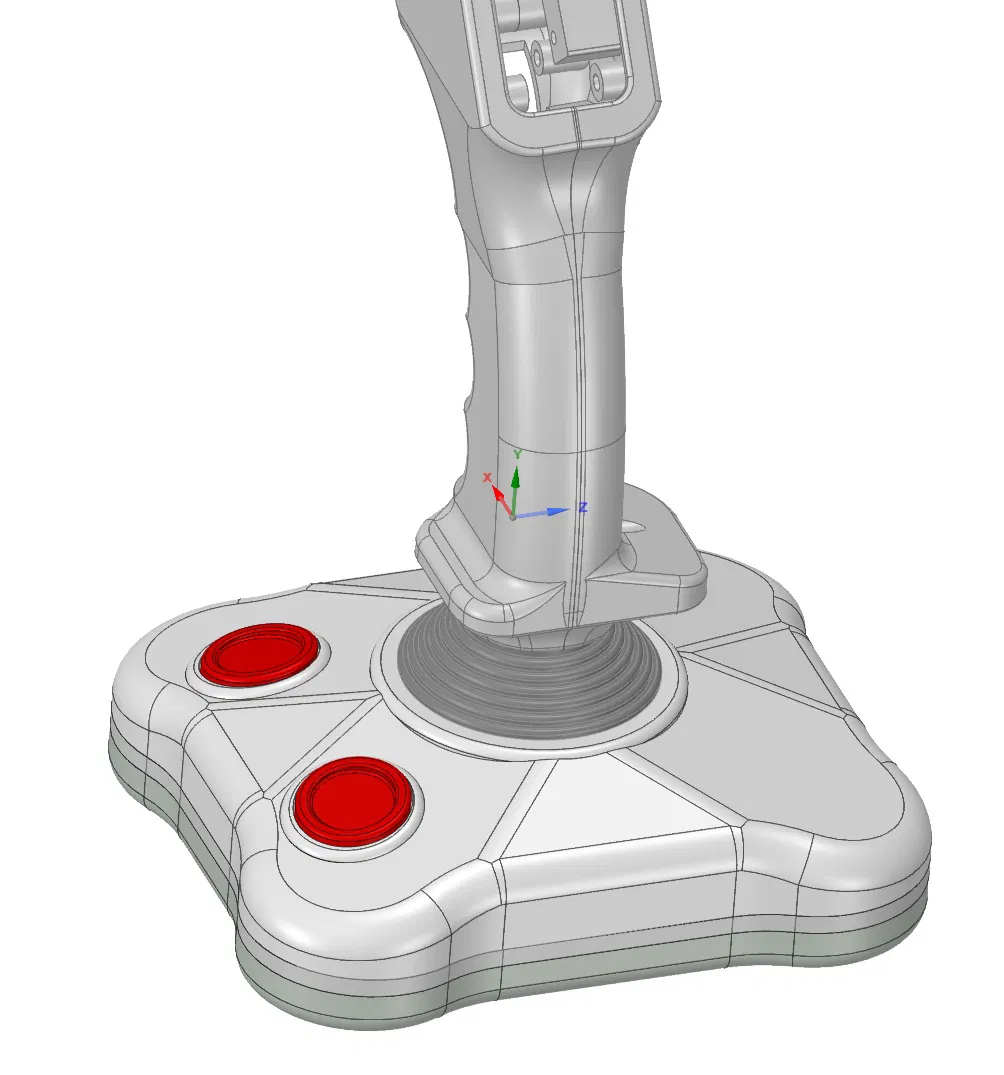

- Thêm nắp trên (Top cover) với các nút bổ sung
- Thêm nút số 3 và 4
