Nắp (Caps) & Nút bịt (Plugs) cho AN Fitting
Bộ caps và plugs cho AN lines để bịt đầu ống/đầu line đang mở, giúp tránh bụi bẩn và nhiễm bẩn khi lưu trữ. Ren đã chỉnh để dễ in hơn và nới dung sai. Lưu ý không dùng cho áp suất hay yêu cầu kín nước.
Mô tả

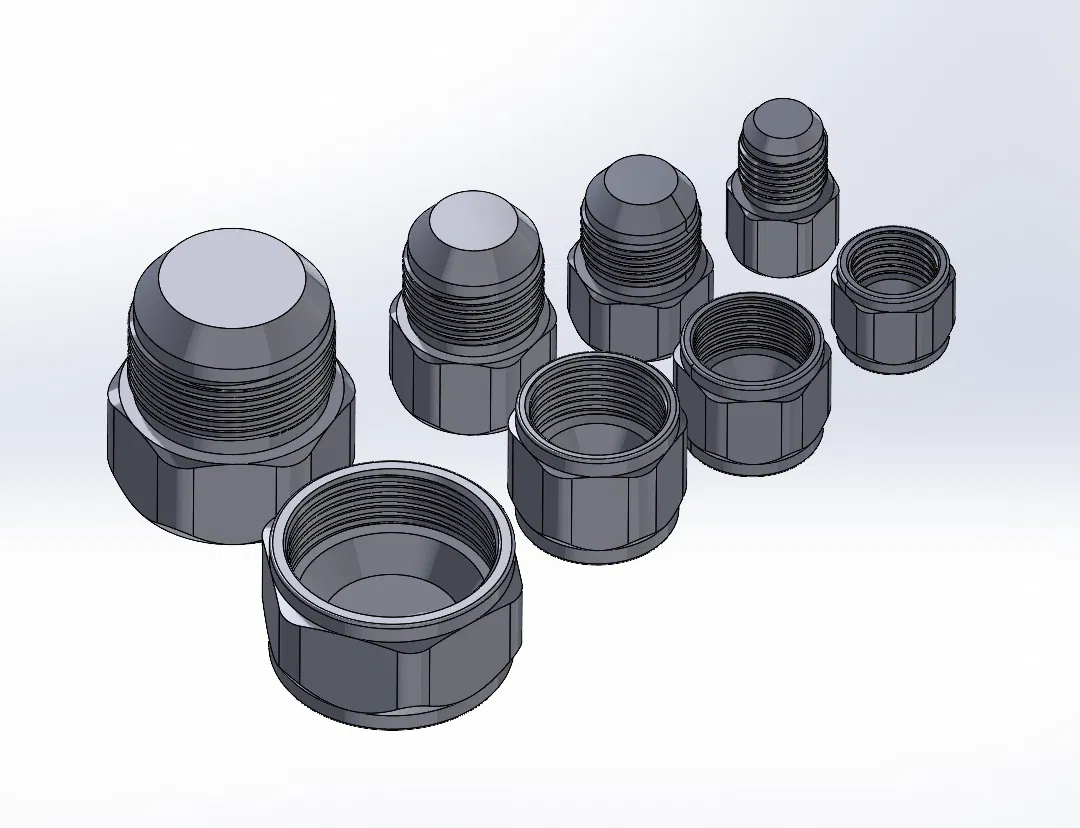

Dưới đây là vài cái cap và plug cho đường AN mình làm để bảo vệ các đầu line đang mở khỏi bị bẩn/contamination. KHÔNG DÙNG CHO ÁP SUẤT, chắc còn không kín nước nữa. Phần mặt phẳng (wrench flats) là không phải để dùng cờ lê.
Mình đã chỉnh lại phần ren để in cho đẹp hơn, đồng thời nới dung sai để bạn không phải quá lo vụ setting máy in. Chỉ cần coi chừng hiện tượng heat creep với PLA và đặt minimum layer time để làm mát đủ, nếu không một số phần overhang trong ren có thể bắt đầu bị de-laminate.
Các size bổ sung có thể sẽ được thêm nếu mình thấy hứng.
***-10 cap thread pitch đã được sửa cho đúng.
****mình nghịch thêm và đưa vào toàn bộ danh sách cap và plug theo MS33656. Nếu bạn cần cap AN cỡ -48, thì đây nè!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
Tìm hiểu thêm về giấy phép này tại http://creativecommons.org/licenses/by-nc-sa/4.0/
File mô hình
AN CAP_-2.3mf
AN CAP_-3.3mf
AN CAP_-4.3mf
AN CAP_-5.3mf
AN CAP_-6.3mf
AN CAP_-8.3mf
AN CAP_-10.3mf
AN CAP_-12.3mf
AN CAP_-16.3mf
AN CAP_-20.3mf
AN CAP_-24.3mf
AN CAP_-28.3mf
AN CAP_-32.3mf
AN CAP_-40.3mf
AN CAP_-48.3mf
AN PLUG_-2.3mf
AN PLUG_-3.3mf
AN PLUG_-4.3mf
AN PLUG_-5.3mf
AN PLUG_-6.3mf
AN PLUG_-8.3mf
AN PLUG_-10.3mf
AN PLUG_-12.3mf
AN PLUG_-16.3mf
AN PLUG_-20.3mf
AN PLUG_-24.3mf
AN PLUG_-28.3mf
AN PLUG_-32.3mf
AN PLUG_-40.3mf
AN PLUG_-48.3mf
AN PLUG_-2.stp
AN PLUG_-3.stp
AN PLUG_-4.stp
AN PLUG_-5.stp
AN PLUG_-6.stp
AN PLUG_-8.stp
AN PLUG_-10.stp
AN PLUG_-12.stp
AN PLUG_-16.stp
AN PLUG_-20.stp
AN PLUG_-24.stp
AN PLUG_-28.stp
AN PLUG_-32.stp
AN PLUG_-40.stp
AN PLUG_-48.stp
AN CAP_-2.stp
AN CAP_-3.stp
AN CAP_-4.stp
AN CAP_-5.stp
AN CAP_-6.stp
AN CAP_-8.stp
AN CAP_-10.stp
AN CAP_-12.stp
AN CAP_-16.stp
AN CAP_-20.stp
AN CAP_-24.stp
AN CAP_-28.stp
AN CAP_-32.stp
AN CAP_-40.stp
AN CAP_-48.stp
