Ngàm gắn Input Shaper cho Prusa Core One (Prusa Core One Input Shaper Mount)

Prusa Core One / Core One+ – Bộ chuyển gắn Input Shaper bên trong máy

Bạn chán cảnh phải kéo Prusa Core One hoặc Prusa Core One+ ra khỏi sát tường chỉ để cắm accelerometer?

Ngàm gắn này sẽ dời vị trí cắm accelerometer cho Input Shaper từ phía sau máy vào một chỗ dễ thao tác hơn bên trong khoang enclosure — khỏi phải di chuyển máy mỗi lần calibration.

Thiết kế dành riêng cho:

• Prusa Core One

• Prusa Core One+

Vấn đề

Vị trí cổng cắm accelerometer theo máy (factory) nằm ở mặt sau, nên phải với tới panel sau. Với nhiều kiểu set up (đặc biệt là máy để trong enclosure hoặc kê sát tường), sẽ dẫn tới:

• Phải dời máy

• Phải rút/cắm dây

• Dễ làm căng/giật dây nguồn hoặc dây mạng

• Tốn thời gian

Adapter này giải quyết đúng điểm đó.

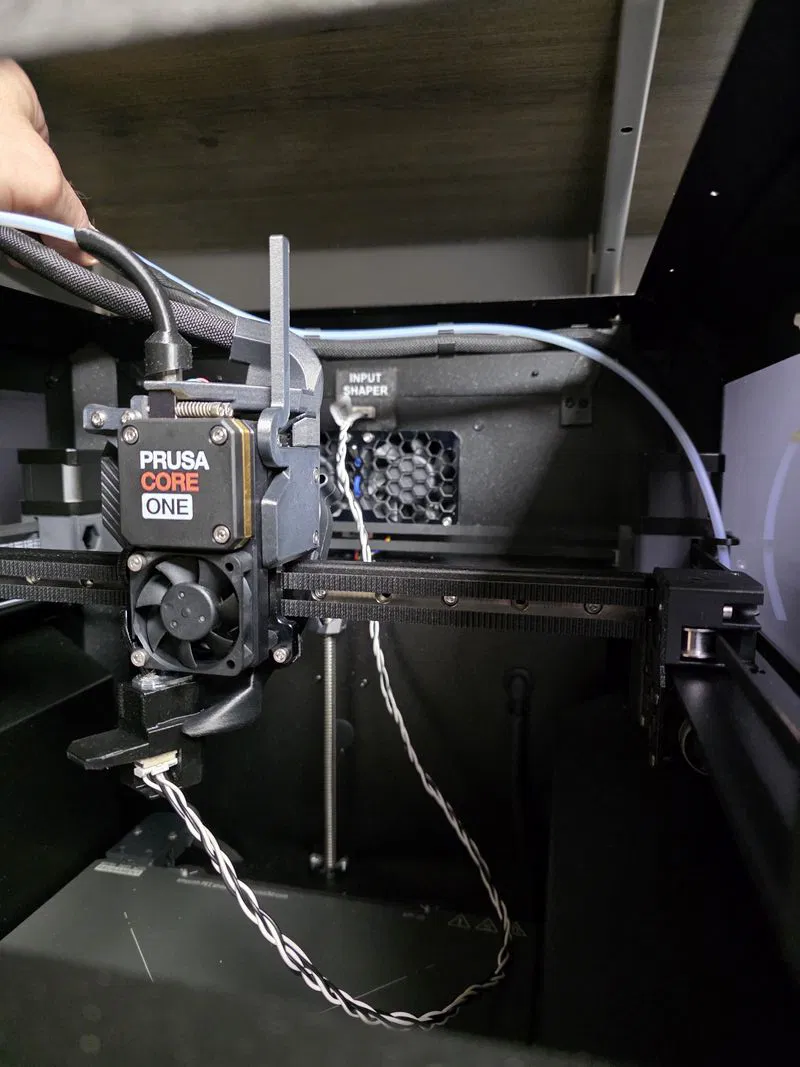

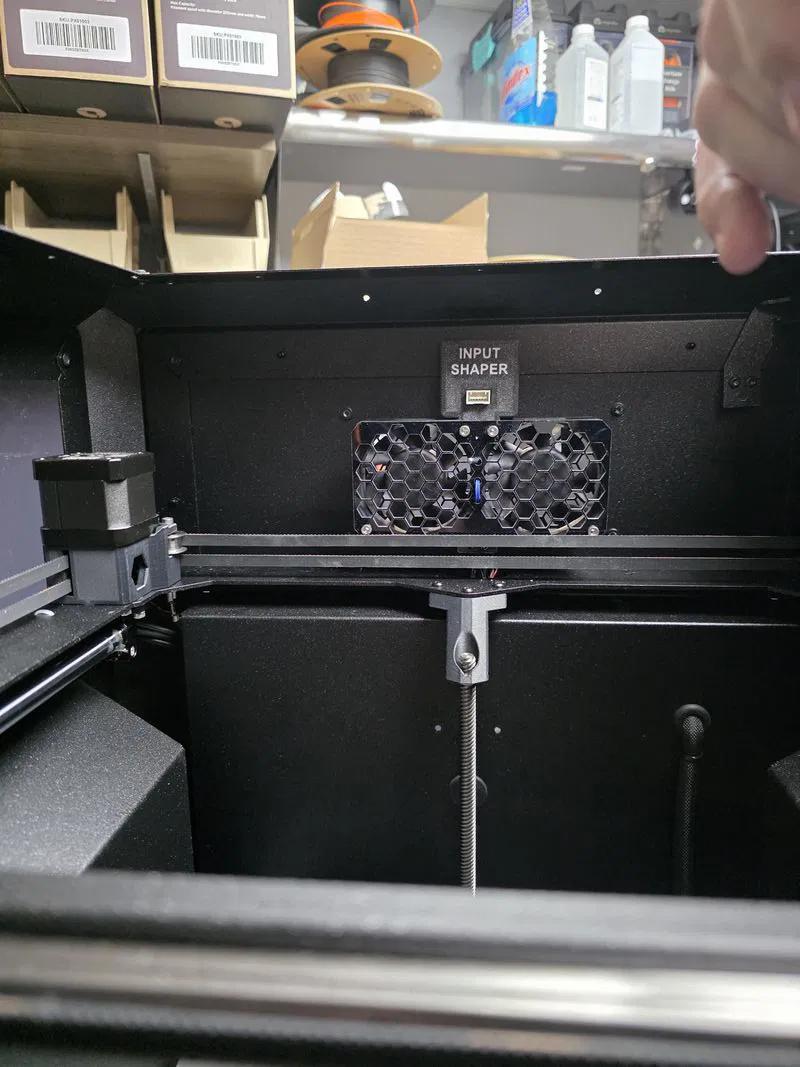

Nó làm được gì

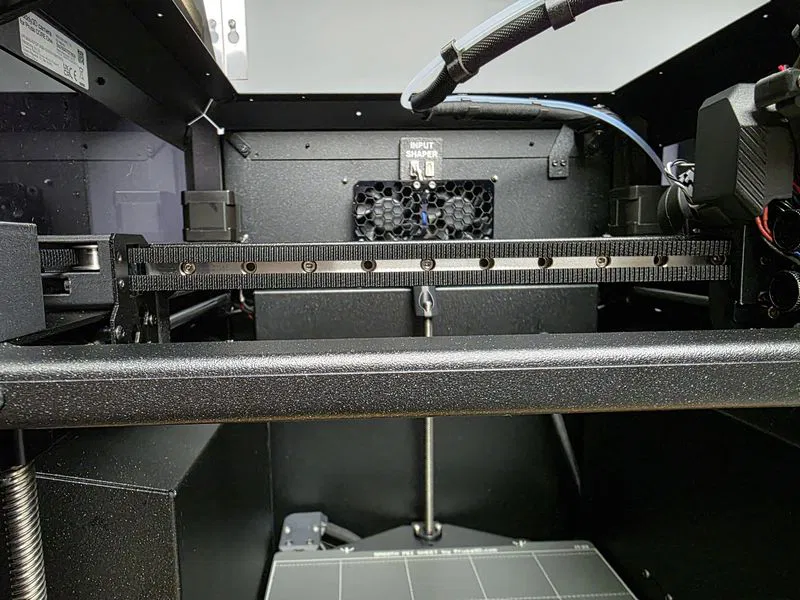

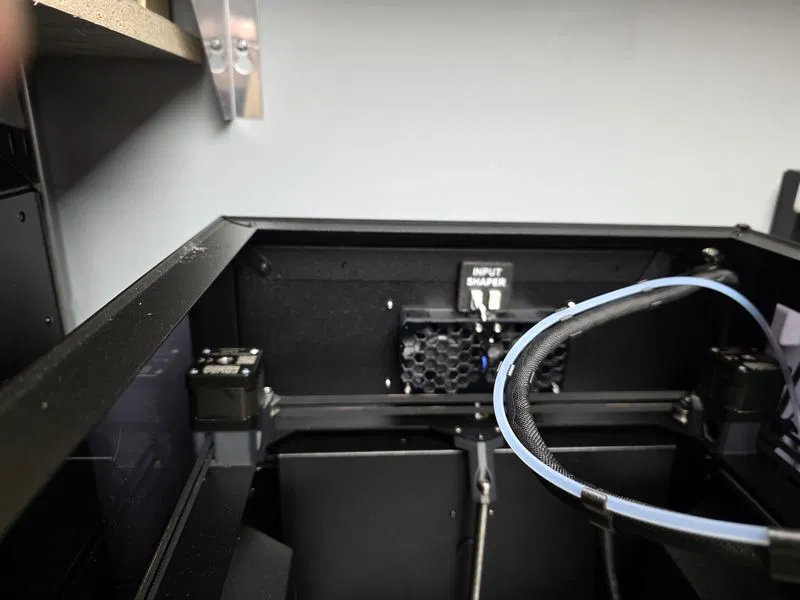

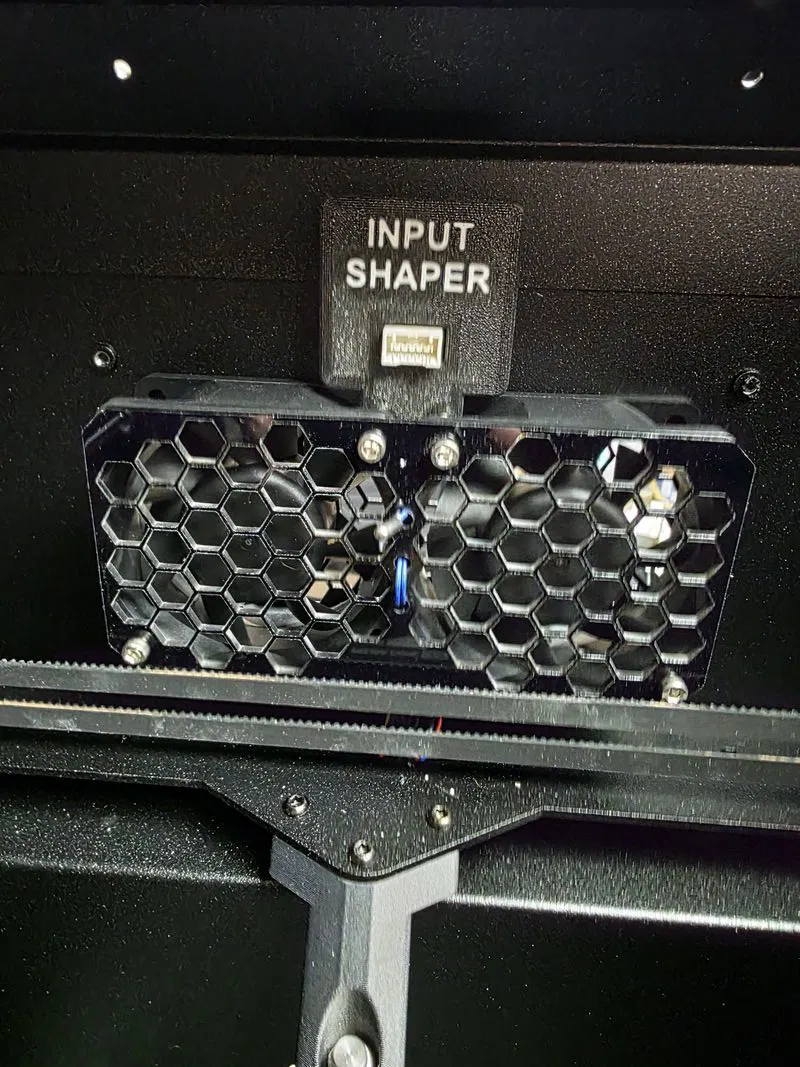

• Dời vị trí cổng cắm accelerometer vào bên trong máy

• Giữ đường đi dây gọn gàng

• Thiết kế bắt chắc, an toàn khi rung

• Không cần mod vĩnh viễn

• Có thể tháo ra trả lại zin hoàn toàn

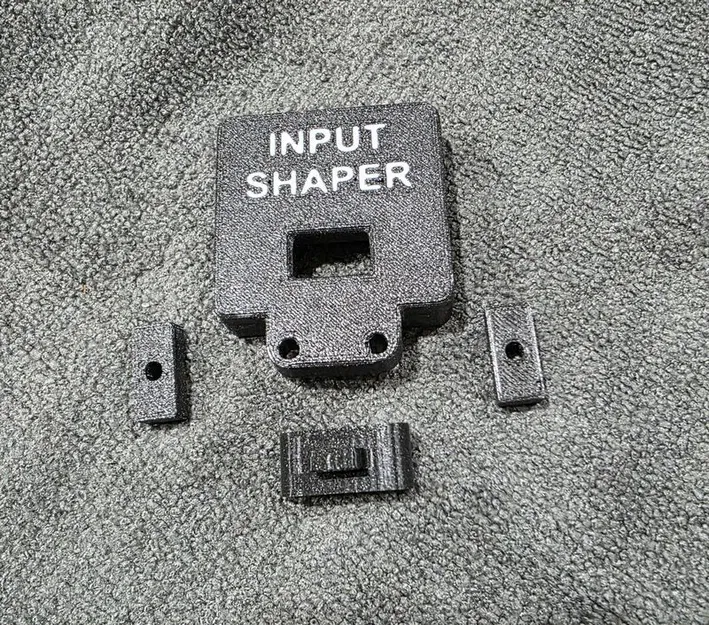

Đặc điểm thiết kế

• Fit chuẩn cho Core One / Core One+

• Hình học bắt ngàm cứng và chắc

• Thẩm mỹ bên trong gọn sạch

• Giữ airflow và khoảng hở đúng chuẩn

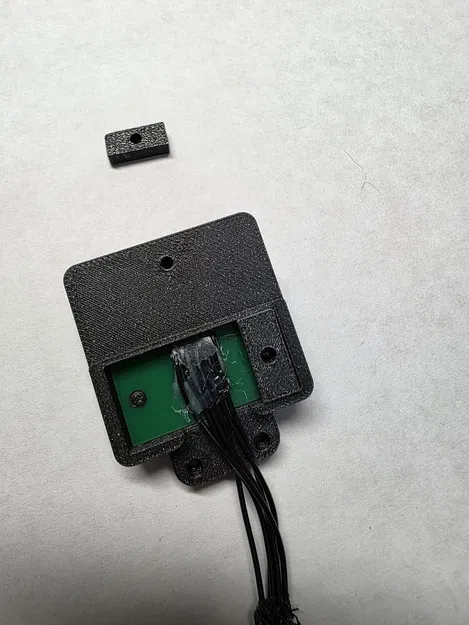

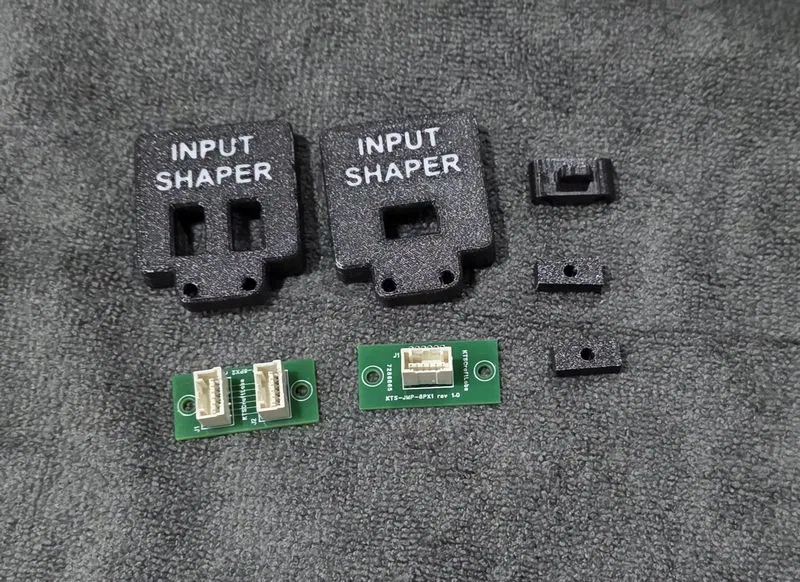

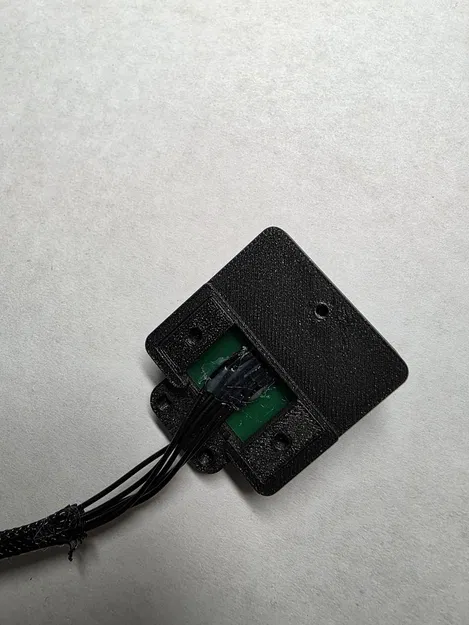

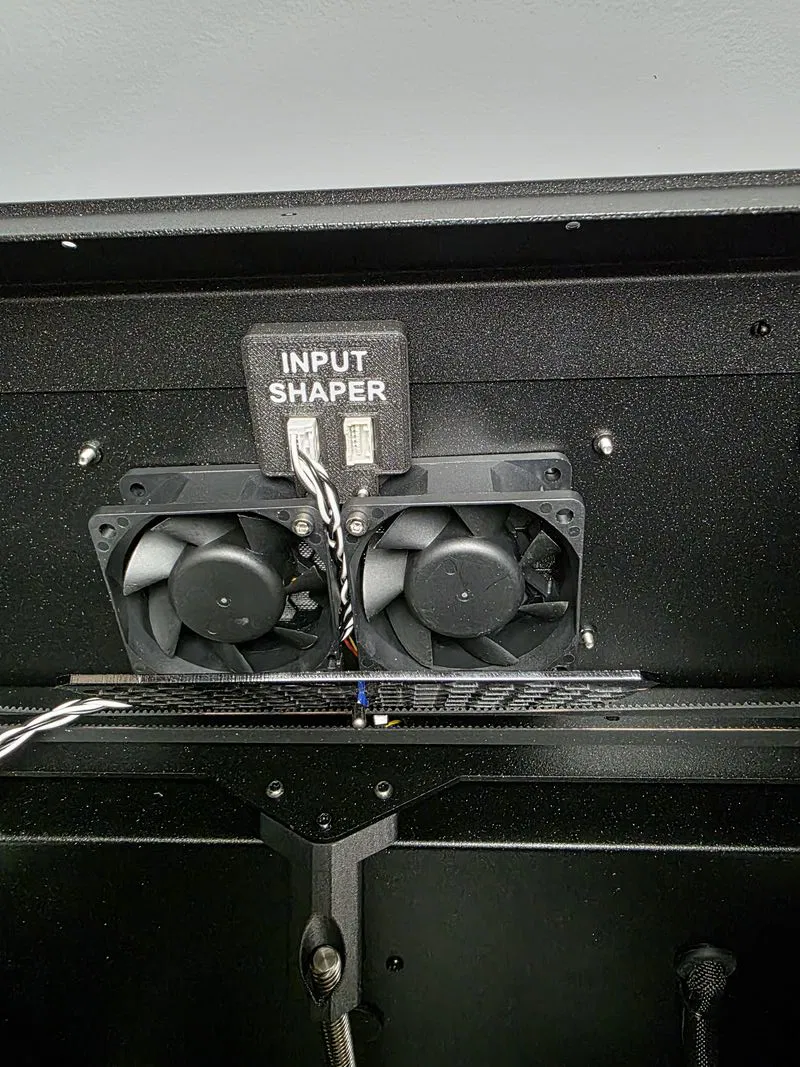

• Tuỳ chọn 1 connector với dây harness hardwired từ ngàm về Buddy board

• Tuỳ chọn 2 connector cho phép dùng bộ dây Prusa zin giữa ngàm và Buddy board

Lắp đặt

(Prusa Core One / Core One+)
Quy trình giống nhau cho bản ngàm 1 connector hoặc 2 connector

Dụng cụ cần có

• Lục giác 2.5mm (hoặc đầu phù hợp với ốc zin)

• T10 Torx (hoặc đầu phù hợp với ốc zin)

• Ốc M3-6 (có kèm trong kit)

• Dây rút (có kèm)

• Kềm cắt dây rút

Bước 1 – Chuẩn bị máy

1. Di chuyển máy tới vị trí bạn có thể thao tác được cả mặt trước và mặt sau.

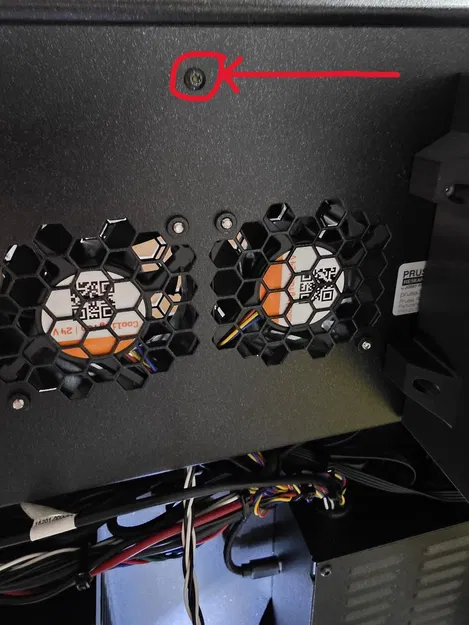

2. Tháo 1 rive nhựa ở panel sau.

3. Tháo tấm cover sheet metal phía sau

   • (2 con ốc từ phía trong thân máy).

4. Tháo nắp xBuddy

   • (6 con ốc).

5. Để toàn bộ ốc đã tháo vào chỗ an toàn — lát nữa sẽ lắp lại.

Bước 2 – Tháo ốc quạt sau

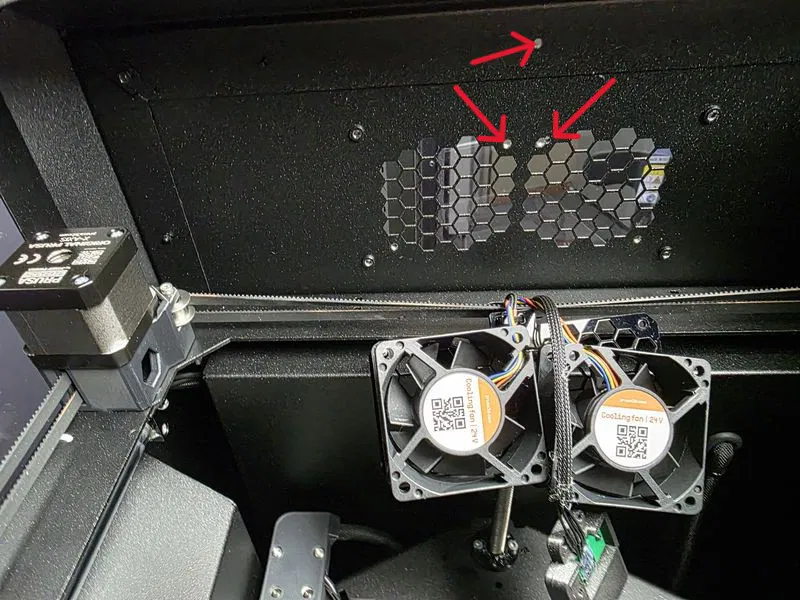

1. Tháo 2 con ốc phía dưới đang giữ cụm dual-fan phía sau.

2. Tháo 2 con ốc phía trên đang giữ cụm dual-fan phía sau.

3. Cất ốc vào chỗ an toàn — sẽ dùng lại.

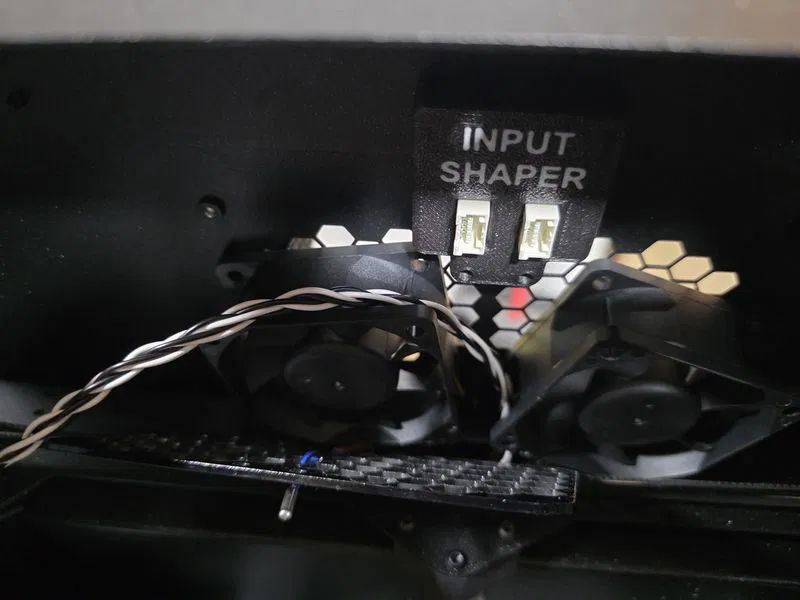

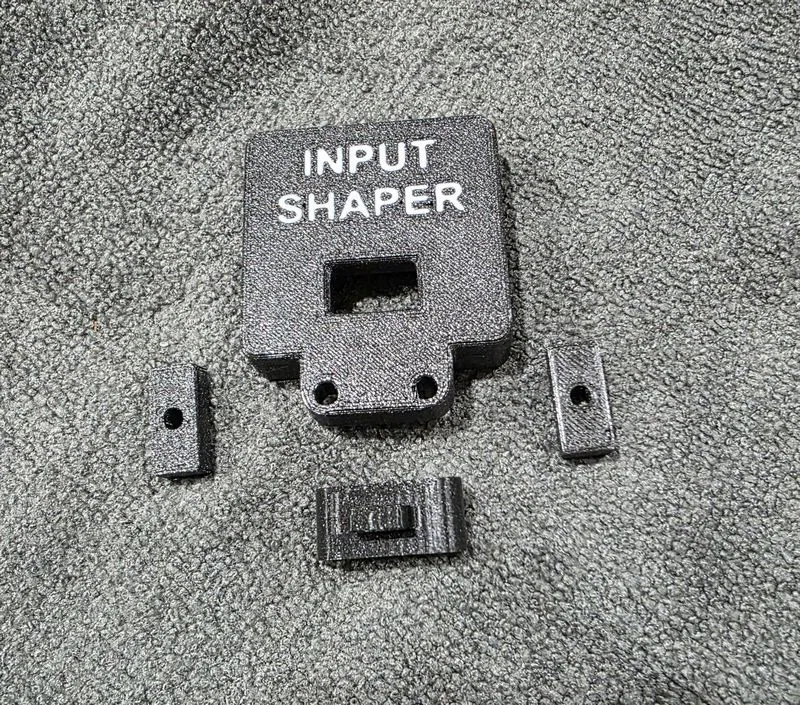

Bước 3 – Gắn Input Shaper Mount

1. Đặt cụm Input Shaper Mount vào mặt trong phía sau của máy.

2. Luồn ốc M3-6 đi kèm từ phía ngoài mặt sau (qua lỗ vừa tháo rive nhựa).

3. Vặn ốc từ từ vào ngàm.

   • Đảm bảo ngàm áp sát phẳng (flush) vào cụm rear chamber.

   • Chưa siết chặt ở bước này.

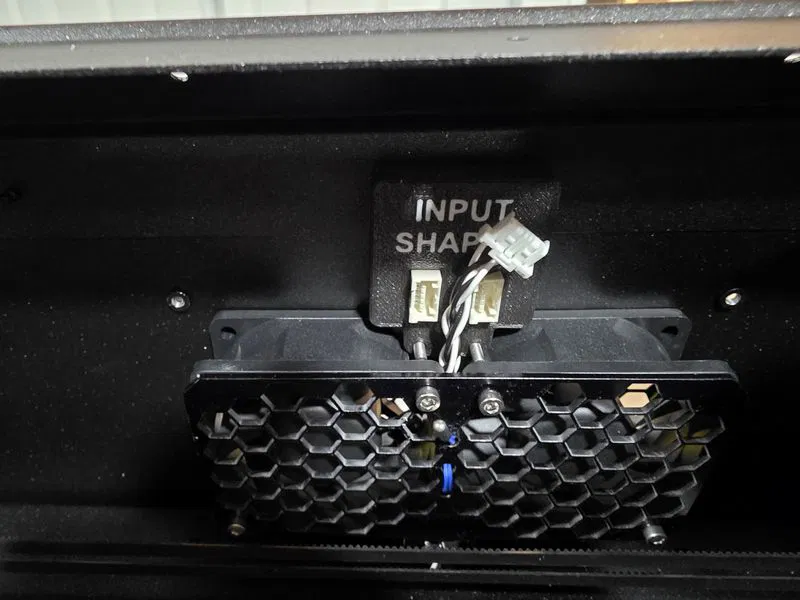

Bước 4 – Đi dây harness

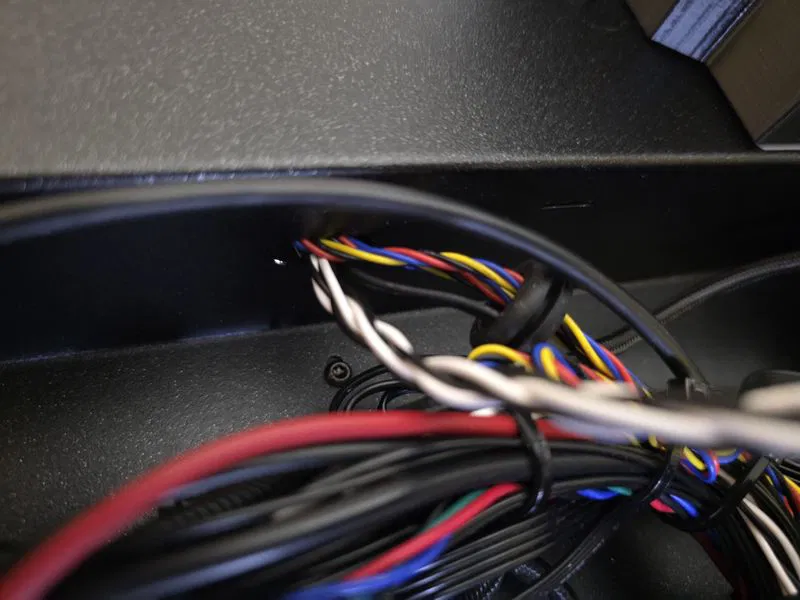

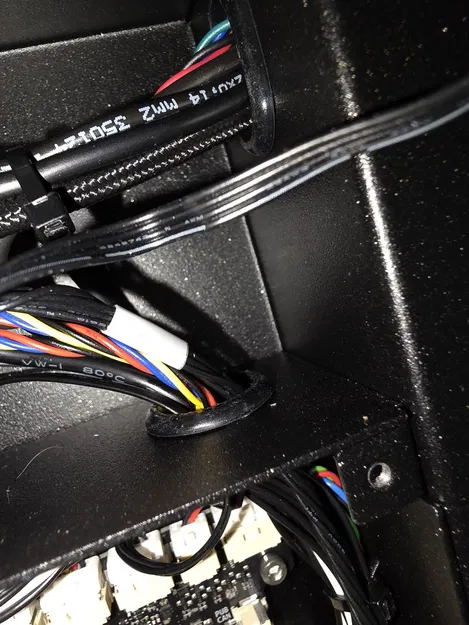

1. Dẫn dây harness Input Shaper qua lỗ oval ở rear chamber.

2. Đi dây song song cạnh 2 dây quạt.

3. Luồn dây harness vào khe mở bên phải của hộp xBuddy.

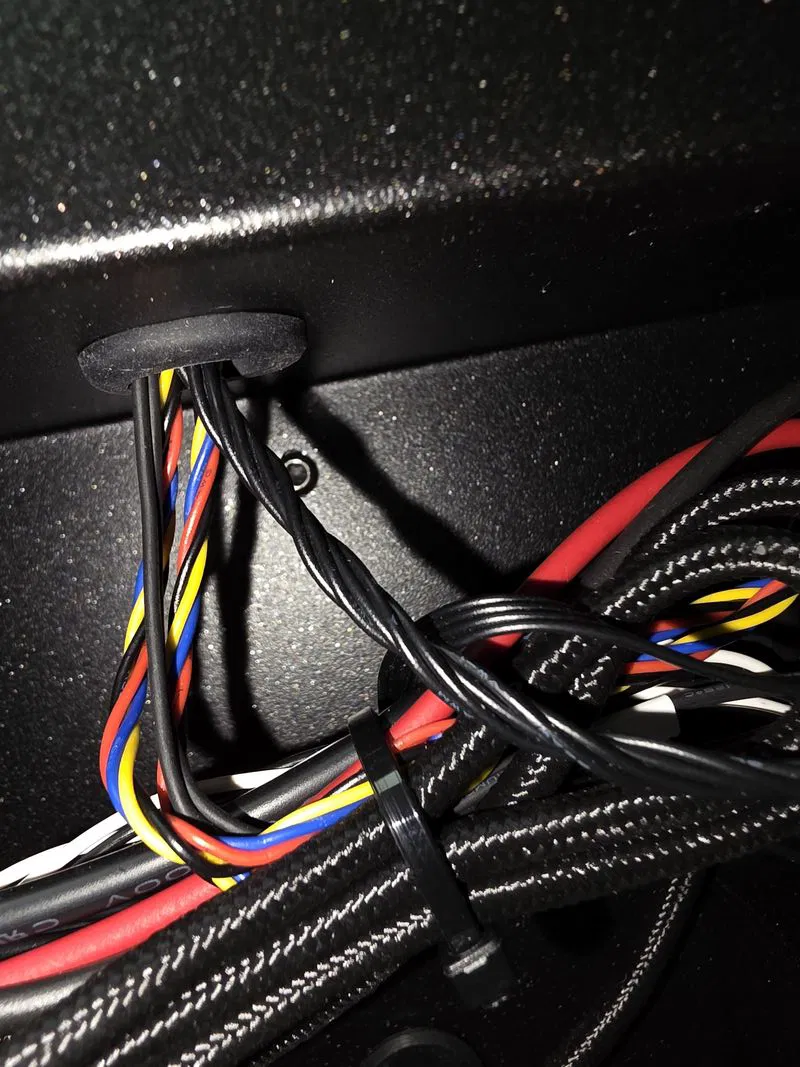

4. Sau khi đi dây xong, đảm bảo gioăng cao su (rubber grommets) ngồi đúng vị trí trên các lỗ.

   • Gioăng phải nằm sát phẳng với phần cắt trên tấm kim loại.

   • Không để gioăng bị kẹt, gập, hoặc chèn.

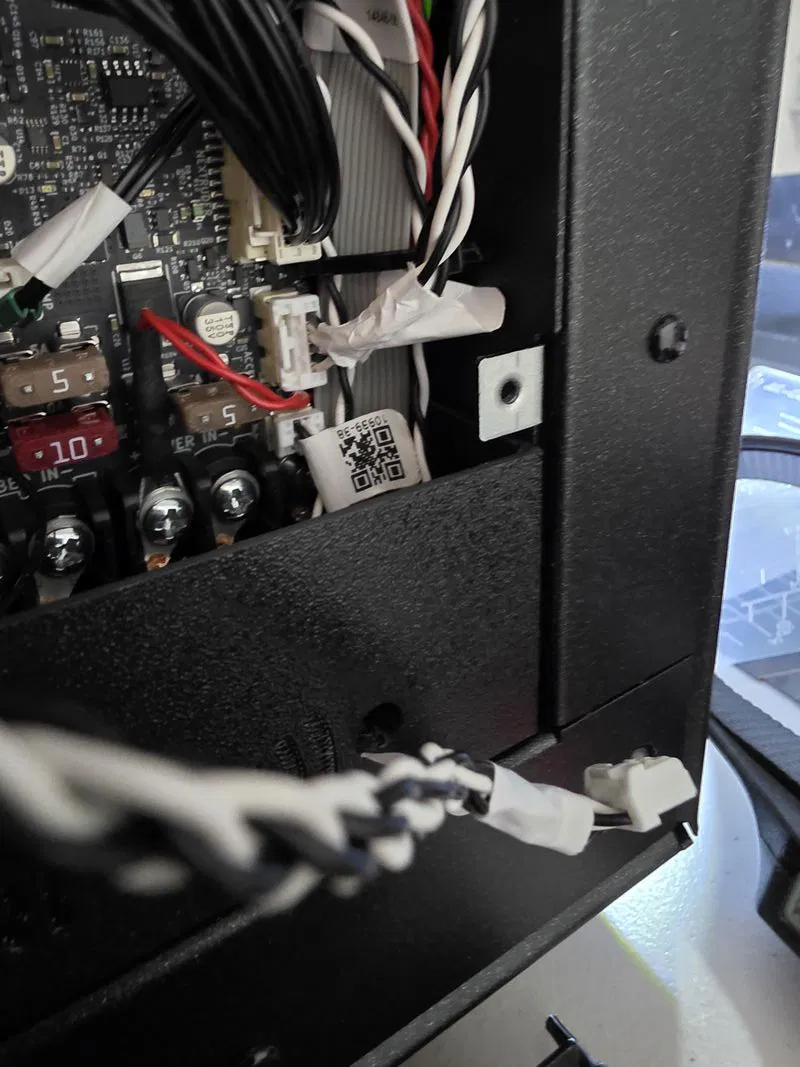

5. Cắm connector vào cổng Input Shaper chuyên dụng trên xBuddy board.

6. Cố định dây bằng dây rút đi kèm.

7. Cắt phần dư dây rút.

⚠ Đảm bảo dây không bị xoắn, bị kéo căng, hoặc bị kẹp.

Bước 5 – Lắp lại cụm quạt sau

1. Lắp lại cụm quạt, bắt đầu bằng 2 con ốc phía dưới.

   • Siết vừa tay.

   • Đừng siết quá chặt — lưới quạt có thể nứt.

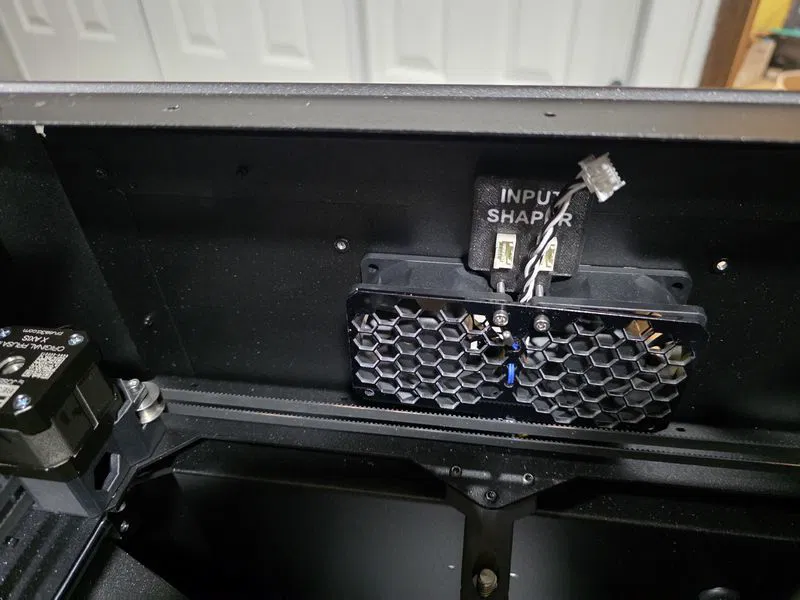

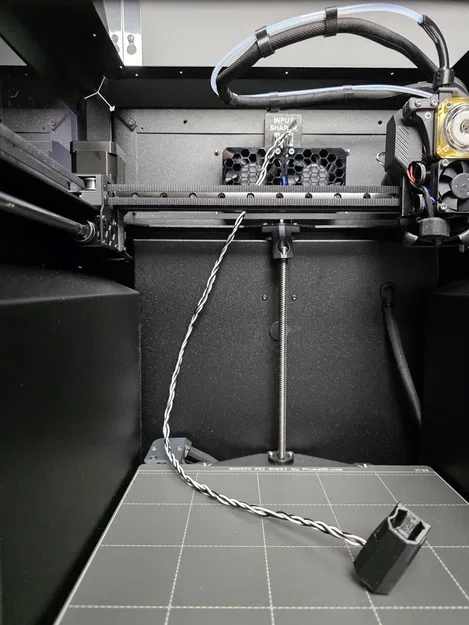

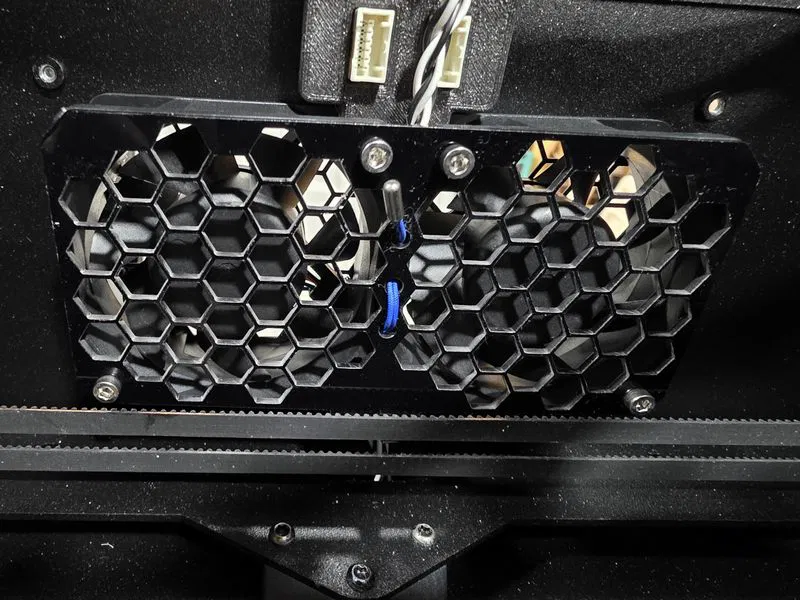

2. Đảm bảo dây harness Input Shaper chạy thẳng đứng giữa 2 quạt.

3. Lắp 2 con ốc phía trên, canh đúng vị trí quạt và dây.

4. Siết vừa tay cả hai ốc trên.

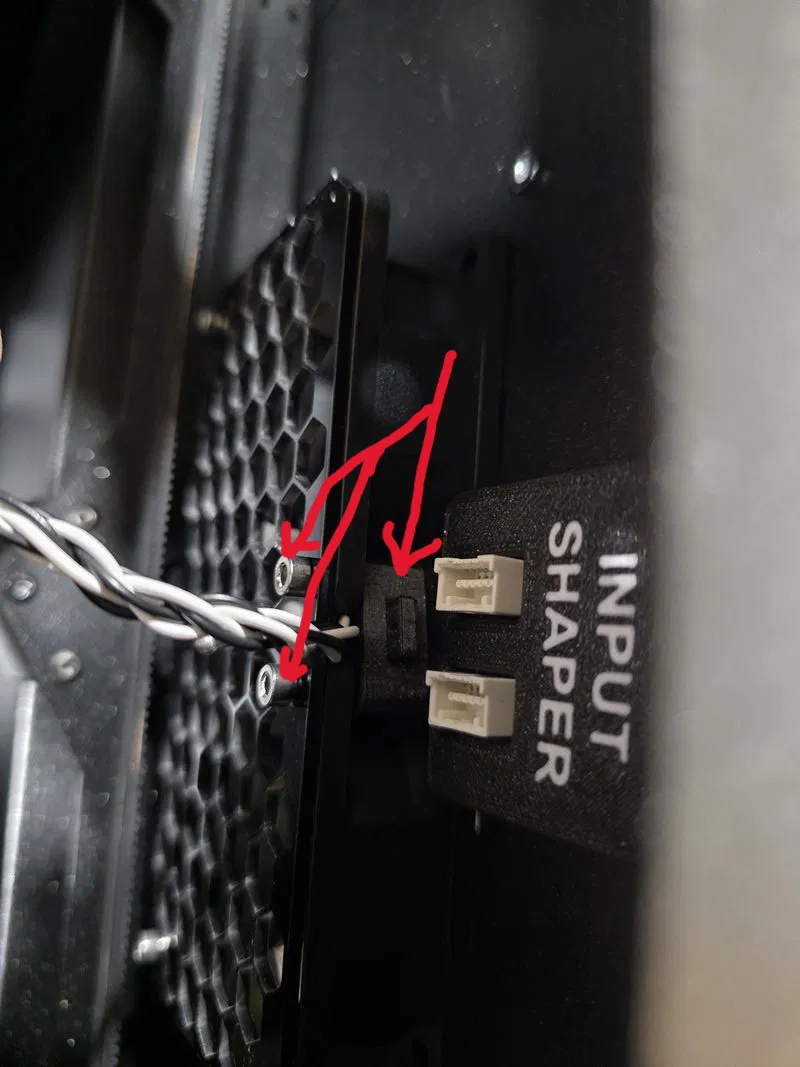

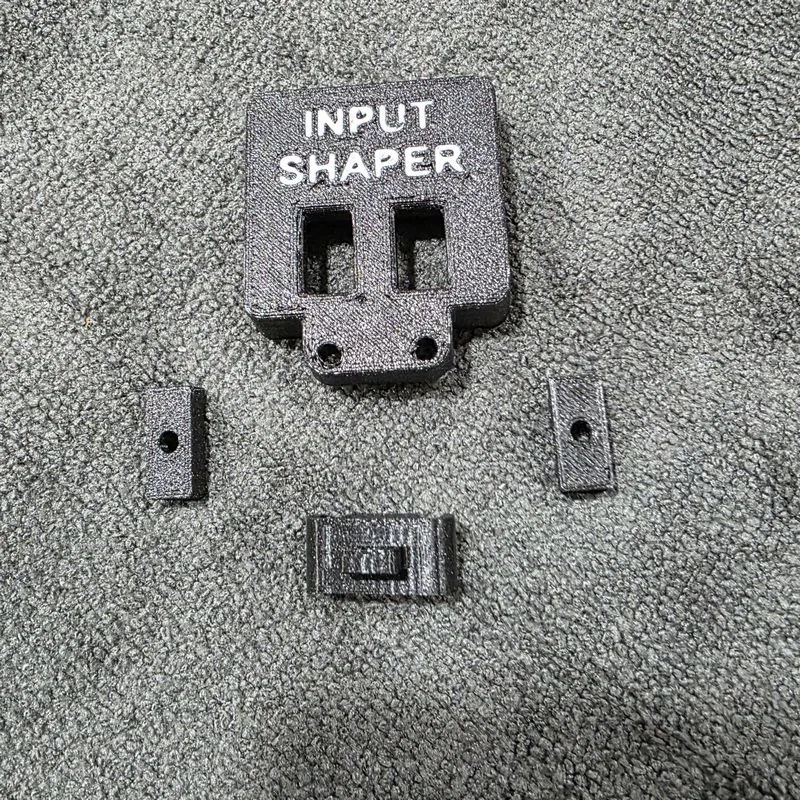

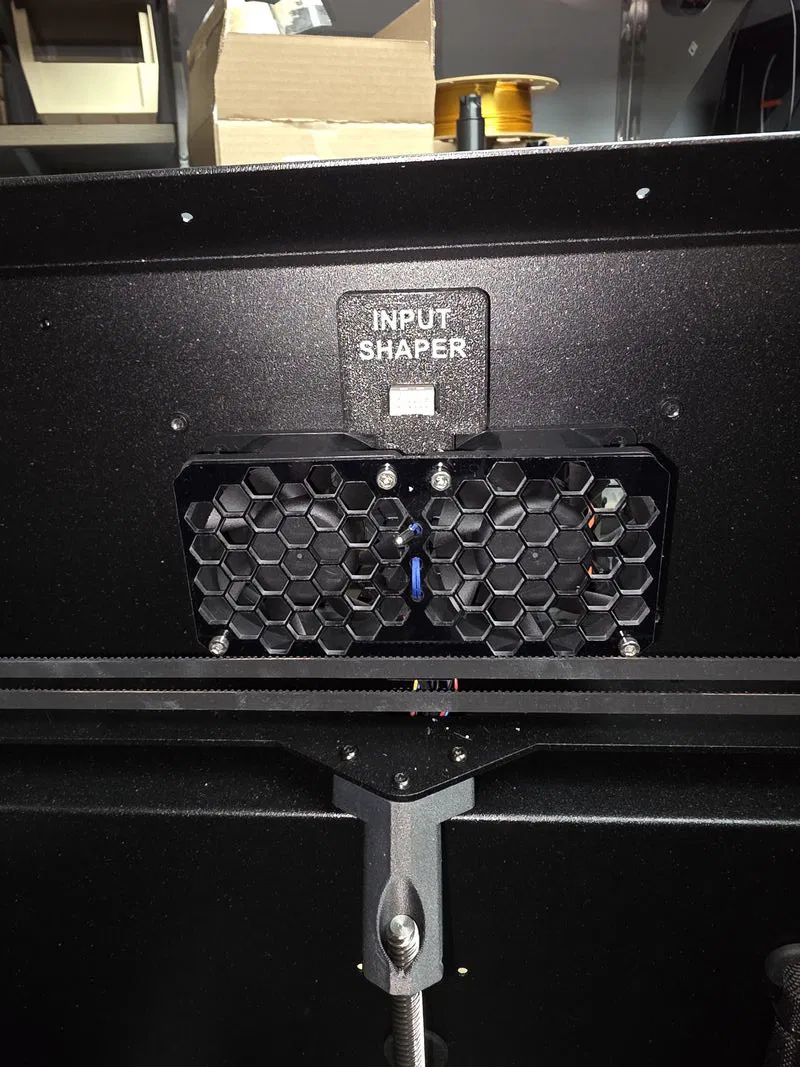

Bước 6 – Lắp Input Shaper Spacer

1. Đặt Input Shaper Spacer vào khoảng trống giữa ngàm và cụm quạt.

2. Bấm spacer vào vị trí, chụp qua phần đầu của hai ốc quạt phía trên.

3. Vừa giữ spacer ngồi đúng chỗ (ấn nhẹ), vừa siết chặt hai ốc phía trên.

4. Siết chặt hai ốc quạt phía dưới.

⚠ Đảm bảo:

• Spacer luôn áp sát (flush)

• Không dây nào bị kẹp

• Ốc siết chắc tay nhưng không quá lực

Bước tuỳ chọn – Kiểm tra hoạt động

Trước khi lắp lại các nắp cover:

1. Bật nguồn máy.

2. Kiểm tra Input Shaper được nhận và hoạt động bình thường.

Bước 7 – Lắp lại như ban đầu

1. Gắn lại tấm cover sheet metal phía sau.

2. Lắp lại nắp xBuddy.

3. Lắp lại các phần cứng còn lại.

4. Siết ốc M3-6 đã lắp ở Bước 3.

   • Không siết quá chặt.

Từ giờ khỏi phải kéo máy tới lui chỉ để tune.

Tuỳ chọn board & cách build

Bạn có vài cách để hoàn thiện dự án này:

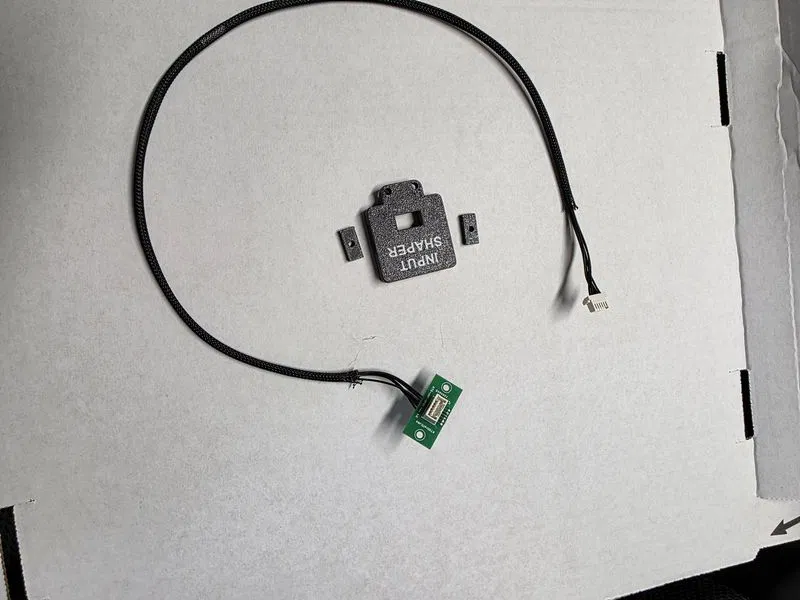

• Bạn có thể mua board đã lắp sẵn, connectors, và (tuỳ chọn) cáp trực tiếp từ tác giả.

• Hoặc tự mua linh kiện và tự build board.

Nếu bạn thích tự source linh kiện, file Gerber cho PCB đã được cung cấp để bạn đặt board từ nhà sản xuất PCB bạn muốn.

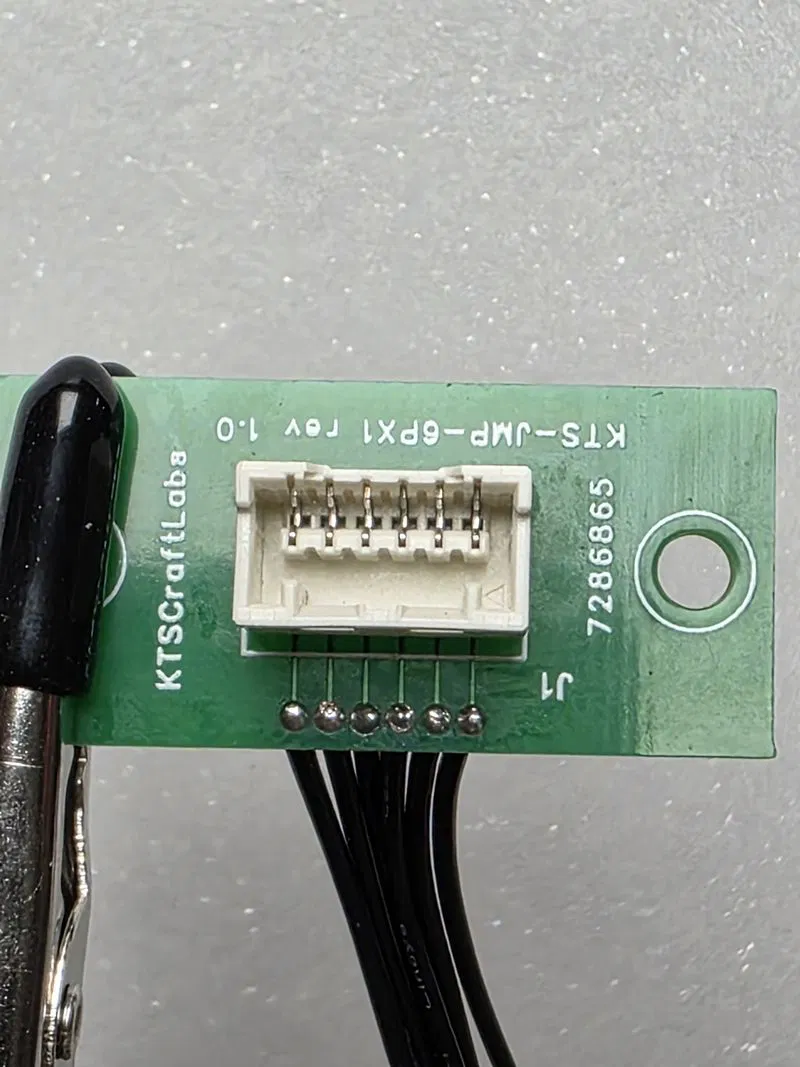

Bạn sẽ cần thêm Clik-Mate connector 6 pin, mã linh kiện: 503159-0600 và một con ốc M3-6.

Cách này giúp dự án linh hoạt — bạn có thể chọn giải pháp lắp cái là chạy hoặc tự làm phần hardware.

Ghi chú

• Chỉ dùng cho Prusa Core One và Core One+

• Không kèm accelerometer

• In bằng vật liệu bền (khuyến nghị: PETG, ASA, hoặc ABS)

• Không cần chỉnh sửa máy vĩnh viễn

Bill of Materials (BOM)

Ngàm này cần Prusa Accelerometer chính hãng để hoạt động.

Tất cả giá bên dưới chưa bao gồm phí vận chuyển.

🔹 Linh kiện bắt buộc

Prusa Accelerometer Set – $19.99

Module accelerometer dùng để calibration Input Shaper.

Mua từ Prusa:
https://www.prusa3d.com/product/accelerometer-set/

Tuỳ chọn board

Có 2 cấu hình board tuỳ theo cách bạn muốn đi dây.

Option 1 – Build 2 Connector

(Dùng bộ dây accelerometer chính hãng của Prusa)

Bản này cho phép bạn dùng dây Prusa để có setup kiểu OEM (zin) hoàn chỉnh.

Cấu hình đang có

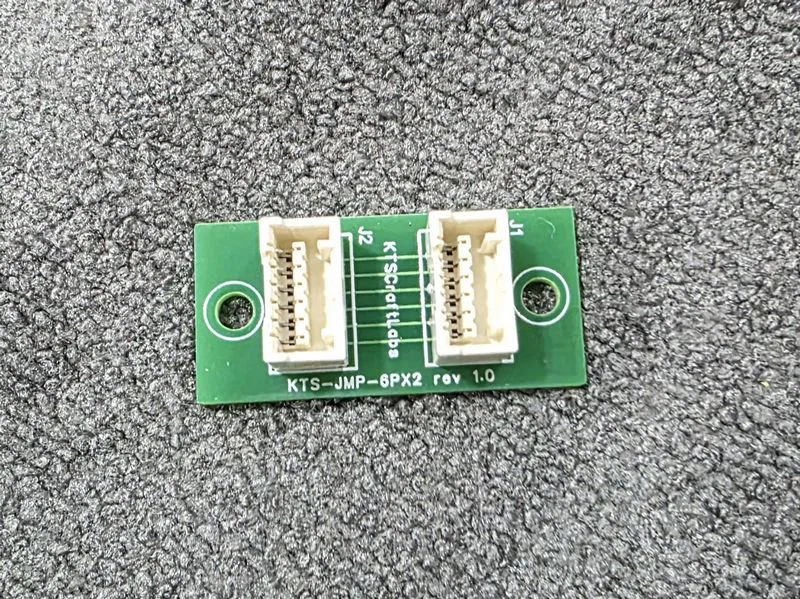

• 2 Connector Board (đã gắn connector, không kèm cáp) – $7.95

• 2 Connector Board + Parts ngàm đã in – $19.95

Có trên Etsy:
https://www.etsy.com/listing/4458476273/prusa-core-one-input-shaper-mount

Cần thêm

Accelerometer Cable Set – $12.99
(Bắt buộc nếu muốn dời cổng vào bên trong theo kiểu build này)

Mua từ Prusa:
https://www.prusa3d.com/product/accelerometer-cables/

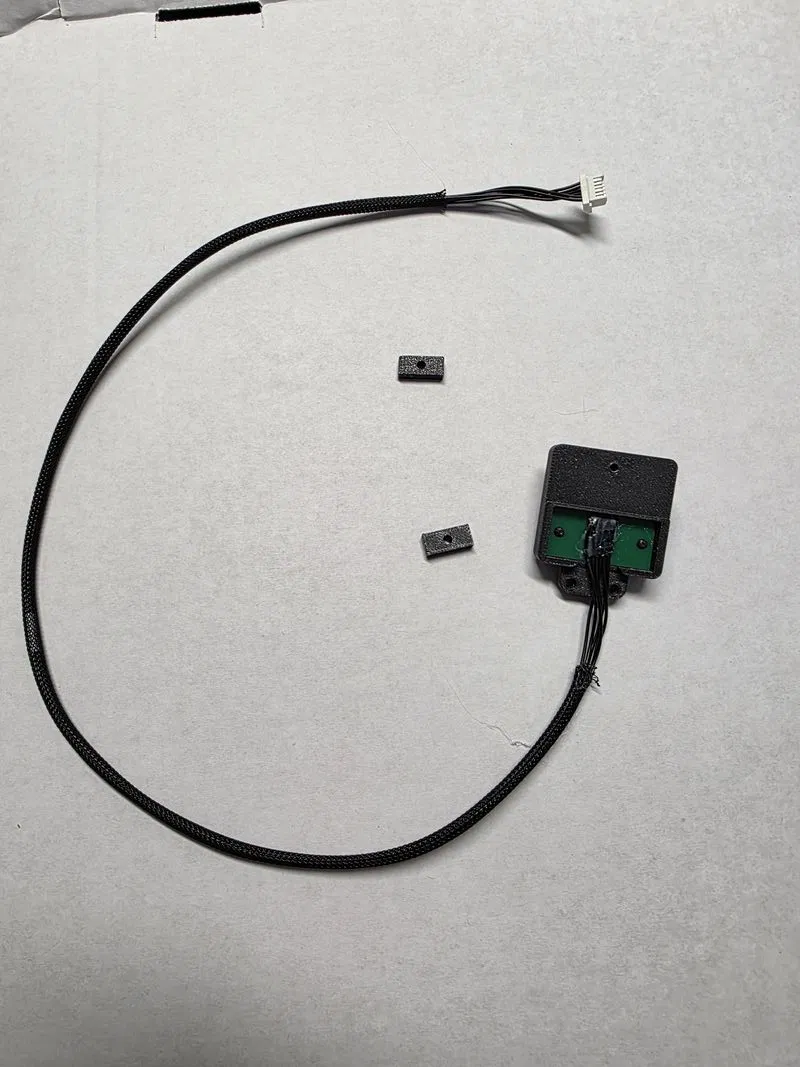

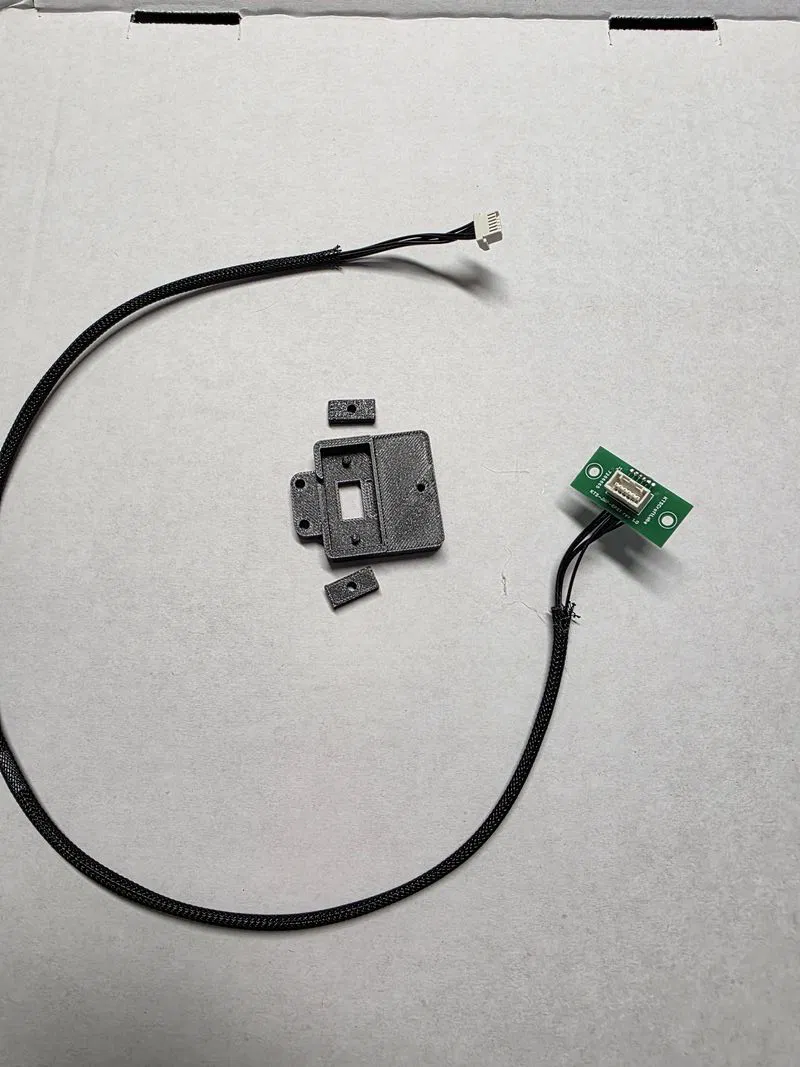

Option 2 – Build 1 Connector

(Có kèm cáp Molex harness)

Bản này có sẵn cáp Molex harness custom và không cần mua thêm bộ dây Prusa.

Cấu hình đang có

• 1 Connector Board + Connector + Cable – $24.95

• 1 Connector Board + Ngàm đã in + Connector + Cable – $39.95

Có trên Etsy:
https://www.etsy.com/listing/4458476273/prusa-core-one-input-shaper-mount

So sánh nhanh

Version

Uses Prusa Cables

Includes Cable

Extra Cable Needed

2 Connector

Yes

No

Yes

1 Connector

No

Yes (Molex Harness)

No

Lưu ý quan trọng

• Cả hai kiểu build đều cần accelerometer.

• Thiết kế riêng cho Prusa Core One / Core One+.

• Không cần mod vĩnh viễn trên máy.

• Lắp đặt tháo ra được, trả zin hoàn toàn.

• Giá niêm yết chỉ là giá sản phẩm, chưa gồm phí ship.
