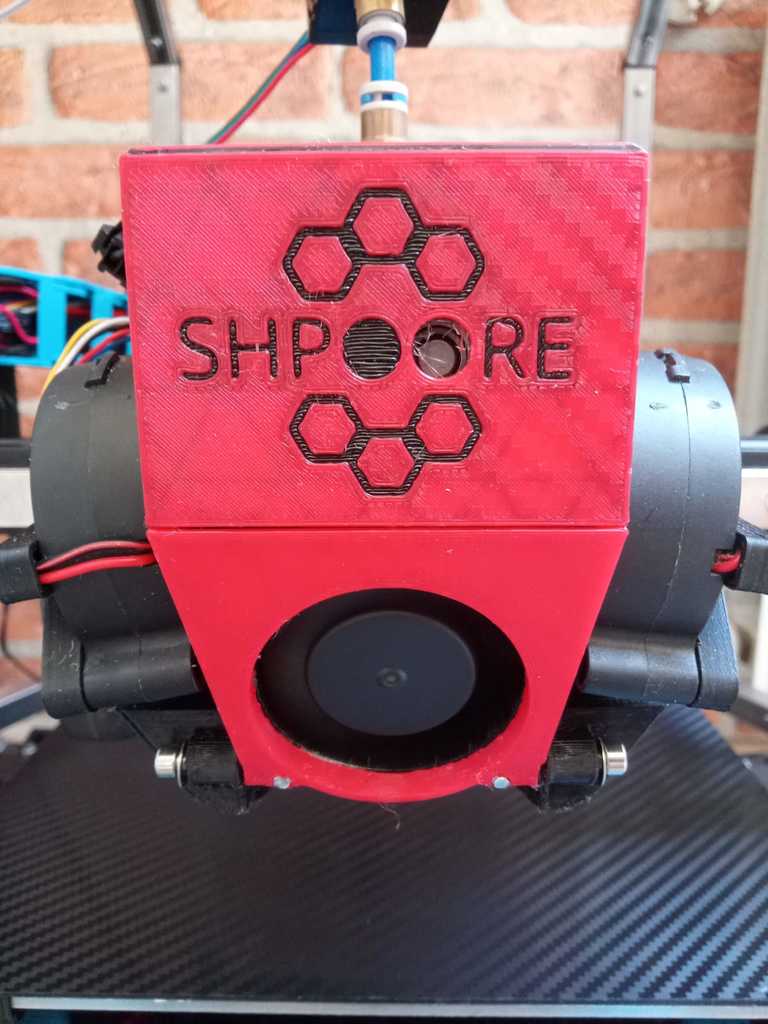

Shpoore Toolhead – Toolhead modular nhỏ gọn cho máy Ender-style

Atlas Toolhead giờ đổi tên thành Shpoore

Trong dự án thiết kế máy in 3D riêng của mình tên Atlas, mình ban đầu phát triển Atlas Toolhead — một hệ modular có ABL, tương thích nhiều loại hotend và dùng 2 quạt làm mát part cooling 5015. Bản đầu mình đăng thì hơi cồng kềnh; bản mới nhỏ hơn khoảng 30%, dễ lắp hơn và có LED cho hotend. Toolhead giờ lấy tên là Shpoore, viết tắt của (S)phereapproximating (H)igh (P)erformance (O)perator (O)rientated (E)xtruderassembly.

Bài đăng Thingiverse: https://www.thingiverse.com/thing:6774925

Tính năng chính của Shpoore

• Đùn nhựa qua Creality E-fit extruder và tuỳ chọn stepper 40–43 làm thay thế cho pancake stepper

• 2 quạt part cooling 5015

• LED chiếu nozzle mạnh

• Tương thích ABL (qua BL-/CR-Touch, Eddy probe hoặc Klack Ender)

• Thiết kế modular giúp dễ sửa chữa và bảo trì

• Tương thích các hotend thay thế dạng drop-in (gồm: MK8, Ender REVO, Dragonfly, Voron hotend, Creality Spider (V1–V3))

• Tương thích BTT Smart Filament Sensor V2

• Shpoore chạy với linear rail MGN 12 và tấm Toolhead nguyên bản (cần khoan lỗ bằng đồ gá khoan đi kèm)

  Shpoore có một phần là remix; nguồn tham khảo có thể xem ở mục remix và dưới CAD sources.

Để lắp ráp bạn sẽ cần phần cứng sau:

Bill of materials

5x bu lông M3x6mm hoặc buttonhead
3x bu lông M3x8mm hoặc buttonhead
2x bu lông M3x10mm hoặc buttonhead
4x bu lông M3x16mm hoặc buttonhead
2x bu lông M3x20mm hoặc buttonhead
4x bu lông M3x22mm hoặc buttonhead
1x bu lông buttonhead M3x8
1x bu lông buttonhead M3x20mm, phần giữa trơn (idler bolt từ Efit extruder)
2x bu lông M5x8mm hoặc buttonhead
10x ê-cu M3
2x ê-cu M5
1x long đền M3
1x Creality E-Fit extruder (pancake và motor 34–40 đều dùng được ở đây)
1x ống PTFE cho hotend (làm ống dẫn vào heatsink hoặc tới meltzone, chiều dài tuỳ hotend bạn dùng)
2x quạt blower 5015 24V (hoặc 12V kèm bộ chuyển)
1x quạt axial 4010 24V (hoặc 12V kèm bộ chuyển)
(Tuỳ chọn) 2x LED hotend (ví dụ: https://www.amazon.de/Tiardey-Hotend-D%C3%BCsenbeleuchtung-3D-Druckerzubeh%C3%B6r-24-Volt-LED-Beleuchtungsset-ENDER-3/dp/B0CVVS6XVG)
(Tuỳ chọn) 1x BL Touch / CR Touch hoặc probe khác + cáp
(Tuỳ chọn) 2x đầu bấm JST-SM (đực và cái) + kìm bấm

Assembly

(Trong tất cả các bước này nhớ tắt máy in. Để rõ hơn về các bước lắp, vui lòng xem file 3D model đi kèm.)

Nếu bạn đang mod một máy in sẵn có, bước đầu tiên là tháo toàn bộ toolhead ra và (nếu chưa) lắp linear rail MGN12H kèm carriage lên trục X.

Step 1

Lấy tấm toolmount nguyên bản và khoan 4 lỗ cho carriage của linear rail bằng đồ gá khoan đi kèm. Tấm này có thể in ra nếu bạn không muốn khoan lỗ, nhưng không khuyến nghị vì hotend sẽ tỳ trực tiếp lên phần này; nên dù dùng ABS thì theo thời gian mount vẫn có thể bị cong/warping.

Step 2

Ấn LED hotend vào, rồi luồn dây qua lỗ nằm dưới thanh ngang ở giữa chi tiết. Sau đó bắt chi tiết này vào tấm hotend bằng 1 bu lông M5x8mm (hoặc buttonhead) và 1 ê-cu M5.

Step 3

Bắt cụm extruder mount vào góc trên-trái của tấm hotend bằng 1 bu lông M5x8mm (hoặc buttonhead). Dùng cả 2 rãnh đi dây ở giữa và 1 bu lông M3x16 (hoặc buttonhead) để cố định dây và tăng độ cứng cho extruder mount.

Step 4

Lắp 2 quạt 5015 vào fan duct bằng 4 bu lông M3x22mm (hoặc buttonhead) và 4 ê-cu M3, đồng thời giấu dây bên trong 2 nắp che dây. Lắp nắp che dây thứ 3 bằng 1 bu lông M3x8mm (cho buttonhead) và 1 ê-cu M3.

Step 5

Nối fanduct và tấm hotend bằng 1 bu lông buttonhead M3x8mm và 1 ê-cu M3 qua lỗ bên phải, dùng các hotend standoff làm cữ canh. Tiếp theo, bắt cả cụm này lên carriage của linear rail bằng 1 bu lông M3x8mm và 2 bu lông M3x6mm (hoặc buttonhead). Lưu ý góc đặt cụm trên carriage phải hoàn toàn song song với trục.

Step 6

Luồn PTFE cho hotend sao cho đầu ống PTFE kết thúc ngay ở đỉnh của đầu nối tròn của extruder (tuỳ model bạn dùng, có thể bạn phải tháo phần nắp trên và vặn đầu nối đi kèm với Efit extruder vào). Gắn heater cartridge và thermistor vào hotend nếu chưa làm, rồi đút hotend vào phần dưới của extruder (không vặn núm khoá).

Step 7

Bắt cụm extruder + hotend vào toolhead bằng 2 bu lông M3x20mm (hoặc buttonhead) xuyên qua hotend và 1 bu lông buttonhead M3x8mm qua lỗ phía sau của extruder mount bên trái (nếu bạn muốn dùng SFS thì lắp sfs spacer ở đây: tháo idler bolt ra, đặt spacer lên extruder rồi vặn bu lông lại). Ở bước này bạn có thể gắn cable chain và bắt đầu đi dây.

Step 8

Gắn bed probe bên trái bằng 2 bu lông M3x10mm (hoặc buttonhead) và 2 ê-cu M3, rồi đi dây tương ứng.

Step 9

Chuẩn bị nắp trước (front cover): bắt quạt axial 4010 và ống gió (airduct) vào nắp bằng 2 bu lông M3x16mm (hoặc buttonhead). Thêm 1 ê-cu M3 mỗi bên ở phần đáy của nắp; các ê-cu này cần được dán cố định.

Step 10

Gắn front cover bằng 2 bu lông M3x10mm (hoặc buttonhead). Sau đó siết cố định nắp bằng 1 bu lông M3x16mm (hoặc buttonhead) đi xuyên qua nắp che dây bên hông và lỗ trước của extruder mount ở phía trên của nắp.

Step 11

Ấn chi tiết filament guide đã in vào sfs spacer. Gắn SFS vào tấm tương ứng bằng 3 bu lông M3x6mm (hoặc buttonhead), rồi trượt cả cụm này vào toolhead — nó sẽ giữ bằng dạng press-fit. Đảm bảo đường đi filament giữa extruder và SFS thông thoáng, và lỗ trong của adapter đủ lớn để filament trượt qua không bị cạ/kẹt. Gắn dây cho SFS và hoàn tất đi dây.
