Hidden Blade Reliquary: Kingdom Come: Deliverance 2 – Philips OneBlade 360

Description

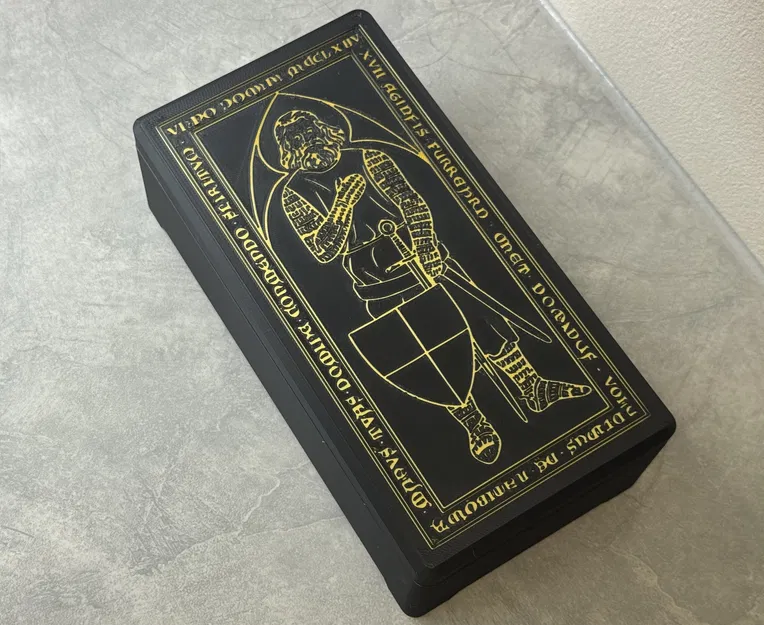

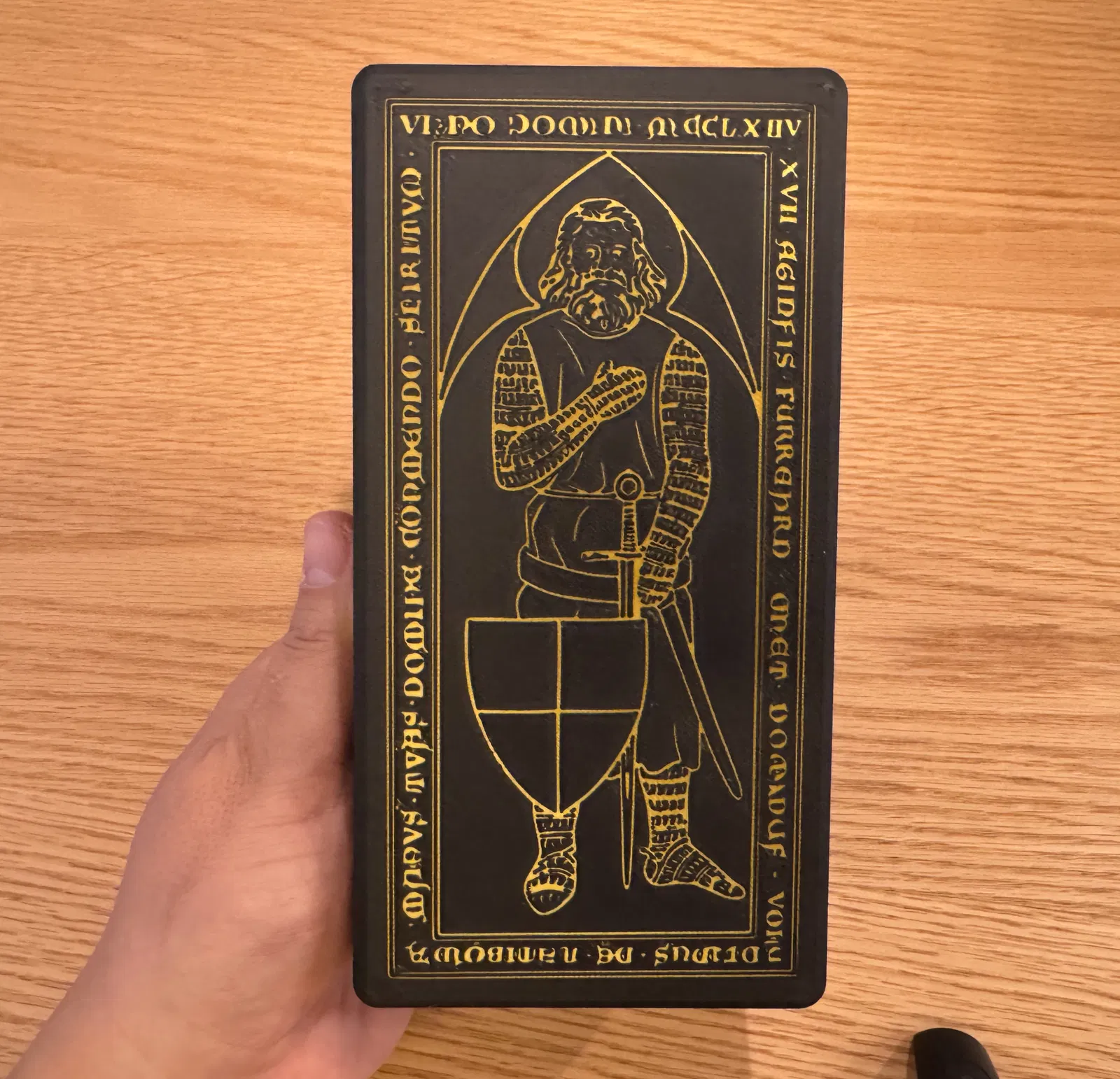

Hidden Blade Reliquary là một chiếc rương/casket phong cách trung cổ lấy cảm hứng từ KCD2, được thiết kế để cất gọn những món đồ hiện đại trong một hình khối trang nghiêm, mang tính kiến trúc. Lấy cảm hứng từ nhiệm vụ của Sir Valentine trong Kingdom Come: Deliverance, nơi Sword of Sir Valentine cuối cùng bị gãy, mẫu reliquary này “kể lại” câu chuyện theo hướng gìn giữ — trân trọng bảo vệ một lưỡi dao mang tầm huyền thoại: OneBlade360.

Model gồm 4 phần chính: nắp, thân chính, ngăn trong, và hệ bản lề được giấu hoàn toàn. Bản lề được tích hợp vào kết cấu, giúp tổng thể nhìn liền lạc, không bị đứt đoạn đường nét, mà vẫn đảm bảo độ bền.

Dù nhìn rất “đồ sộ”, thiết kế đã được tối ưu cho in FDM thực tế. In không cần support và lắp ráp với phần cứng tối thiểu.

Phần cứng cần có:

• 2 × bu lông lục giác M3 × 40 mm

• 6 × nam châm neodymium Ø6 × 3 mm

Assembly Instructions

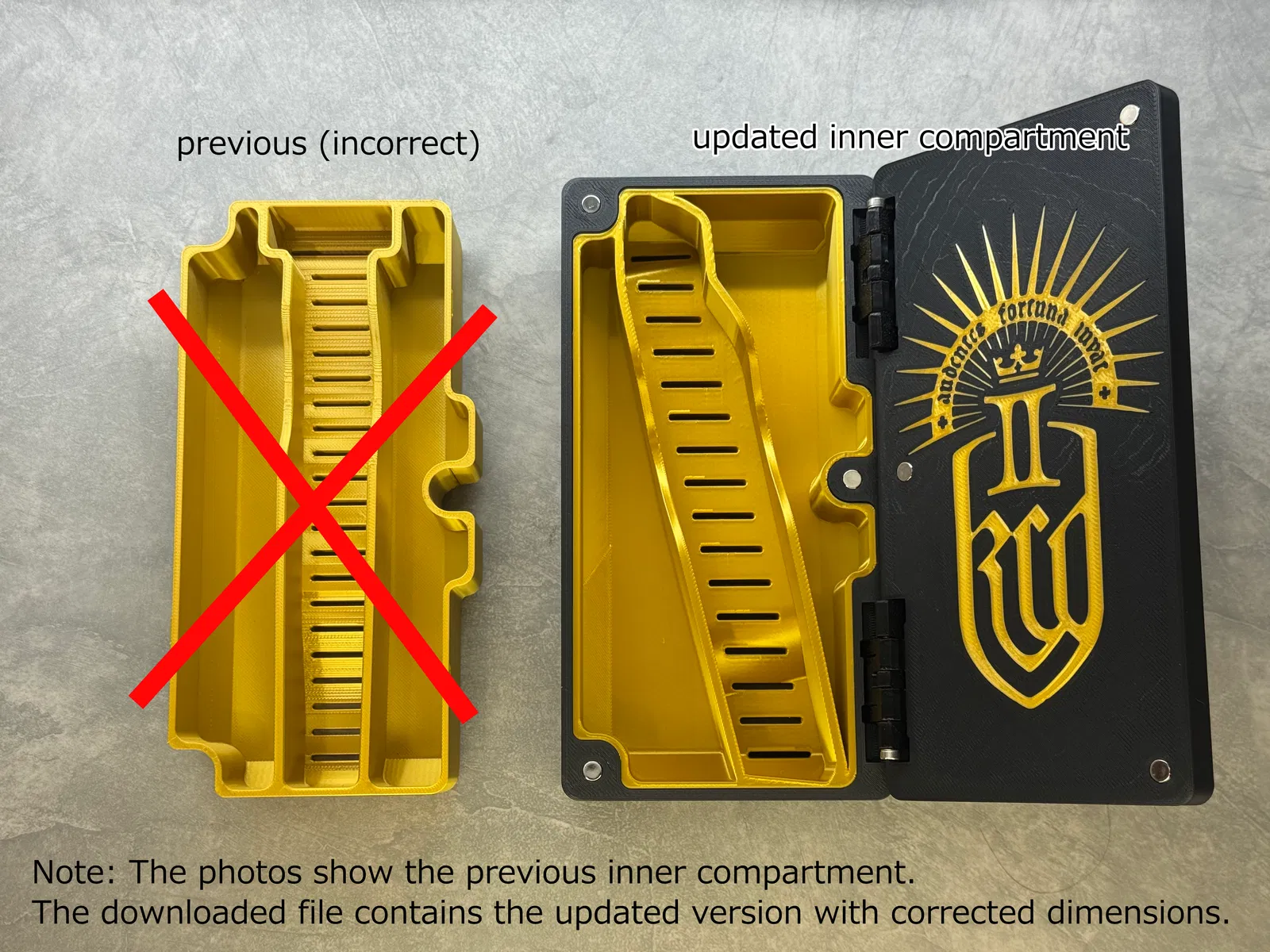

Lưu ý: Hình ảnh đang dùng ngăn trong phiên bản cũ.
File tải về đã là phiên bản cập nhật với kích thước được chỉnh đúng.

Step 1

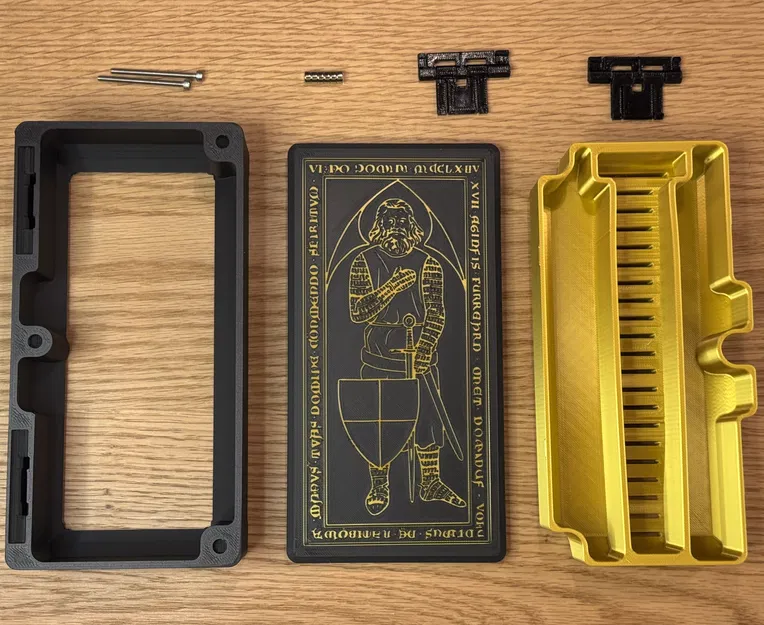

Xác nhận đủ tất cả các phần:

• Thân chính (phần đáy)

• Ngăn trong

• Nắp

• Hai bản lề (trái và phải khác nhau)

• 2 × bu lông lục giác M3 × 40 mm

• 6 × nam châm neodymium Ø6 × 3 mm

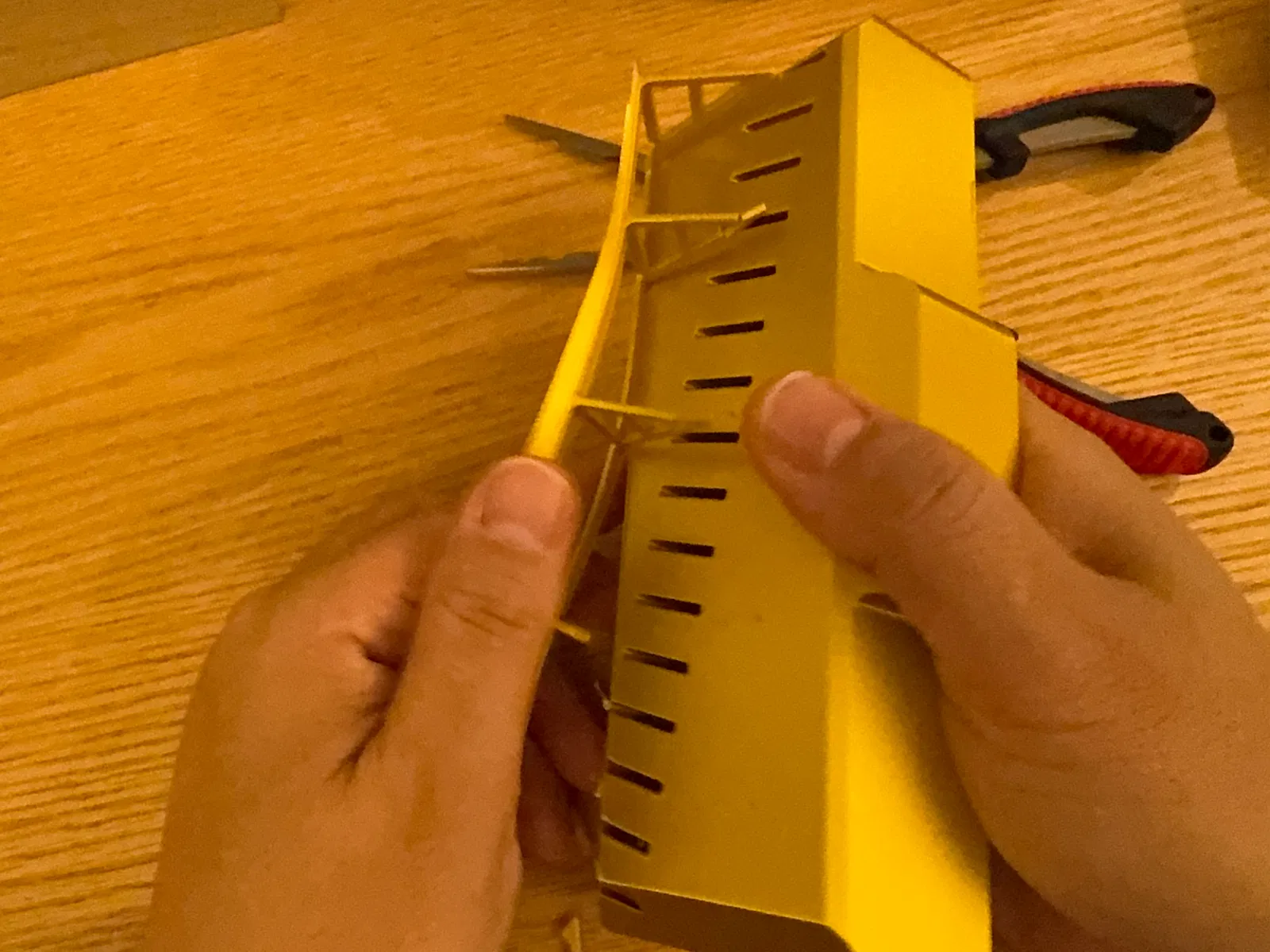

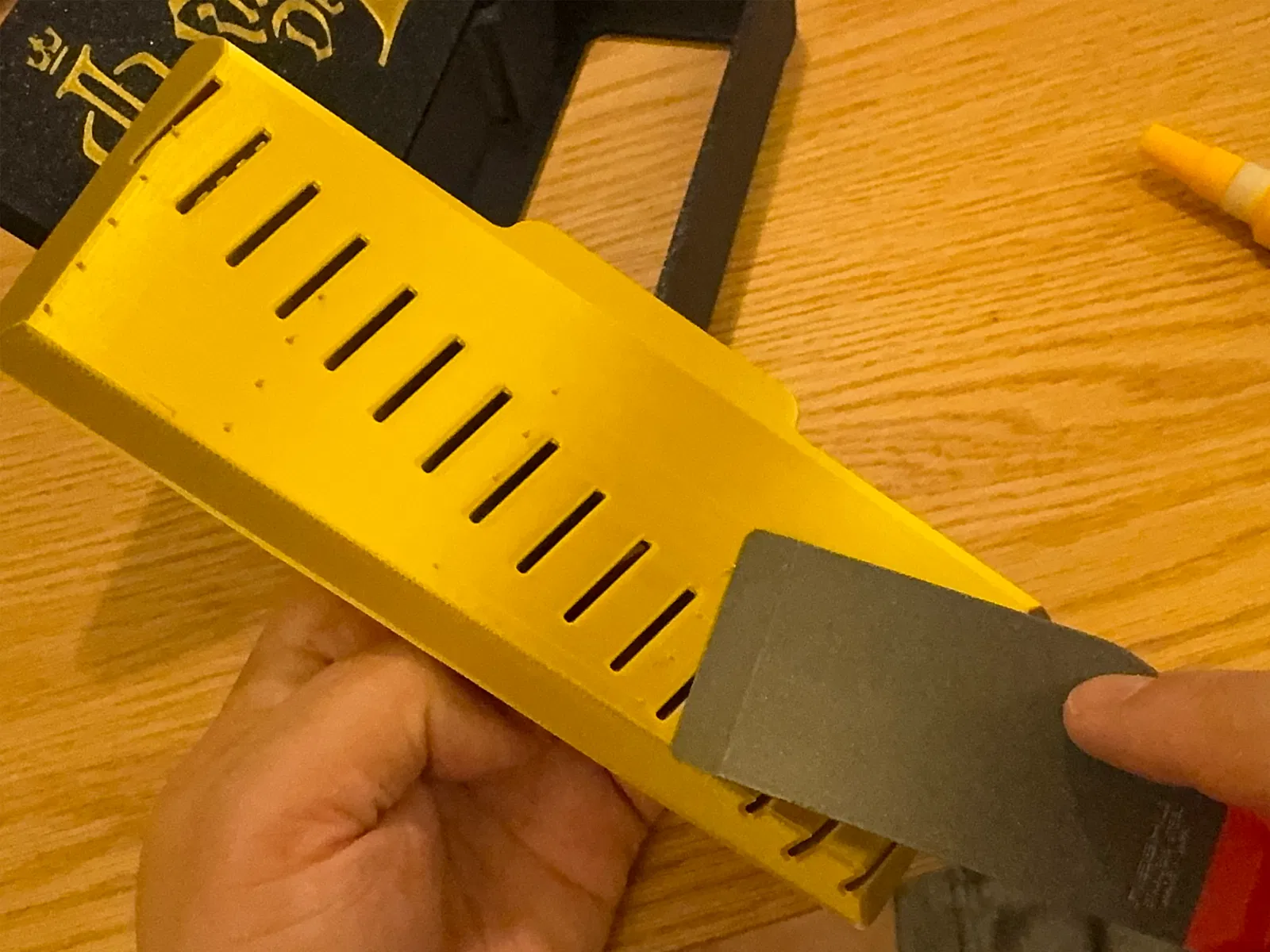

Vui lòng tháo các support tùy chỉnh và vệ sinh ba via trước khi sử dụng.

Step 2

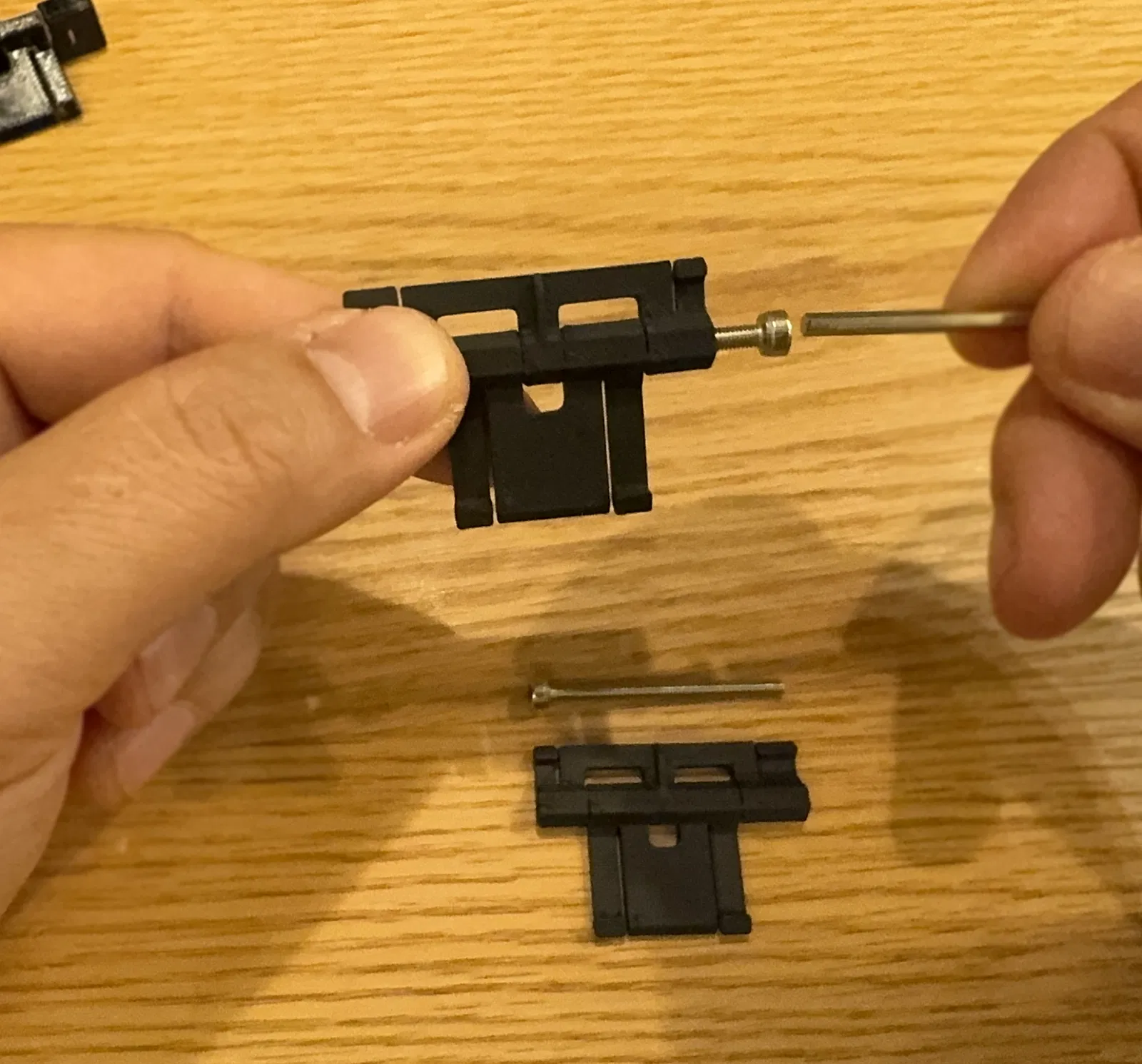

Lắp bản lề trước.
Luồn bu lông M3 × 40 mm từ phía có lỗ. Khi bu lông chạm điểm chặn bên trong, siết chặt cho chắc.

Đừng siết quá tay vì có thể làm kẹt chuyển động của bản lề.

Step 3

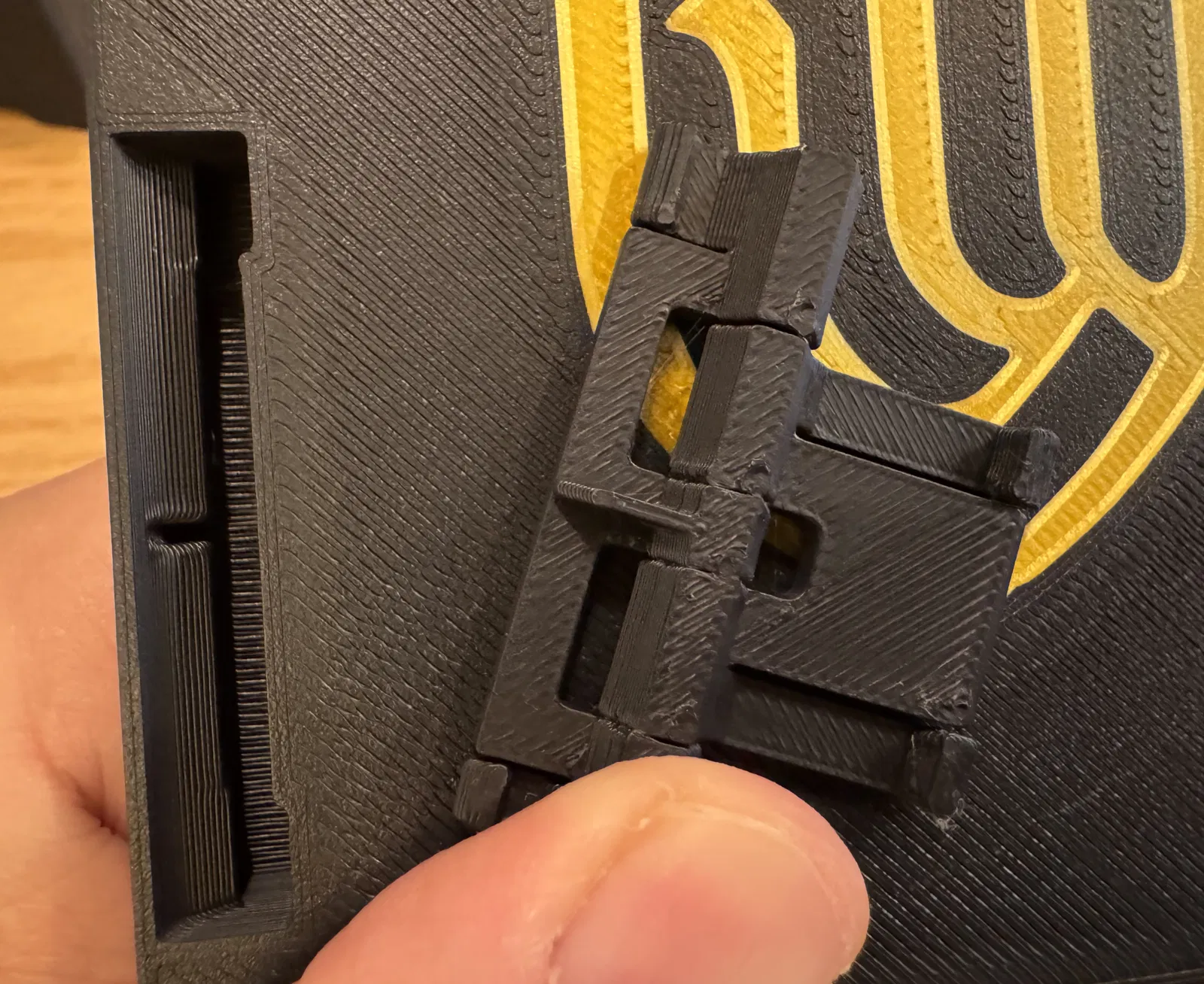

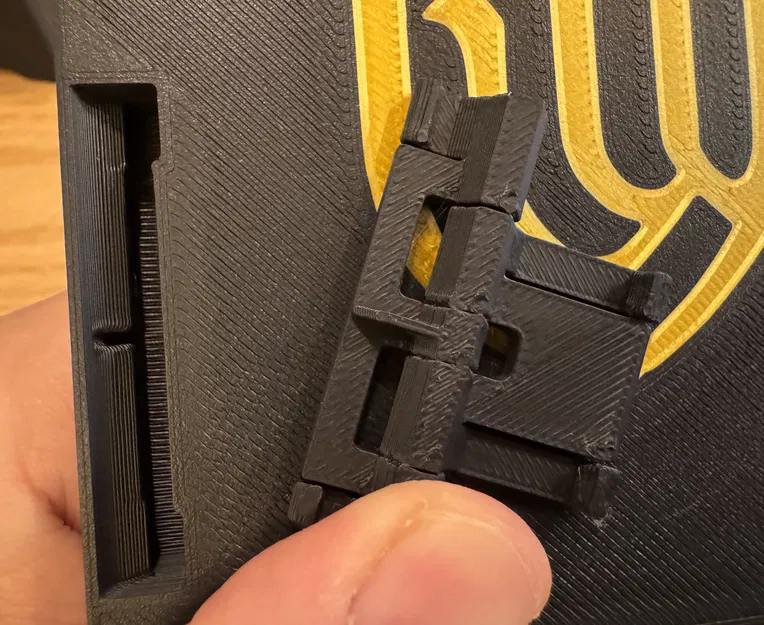

Mảnh bản lề ngắn hơn là dành cho nắp.
Canh đúng với rãnh dẫn hướng trên nắp rồi trượt vào vị trí.

Step 4

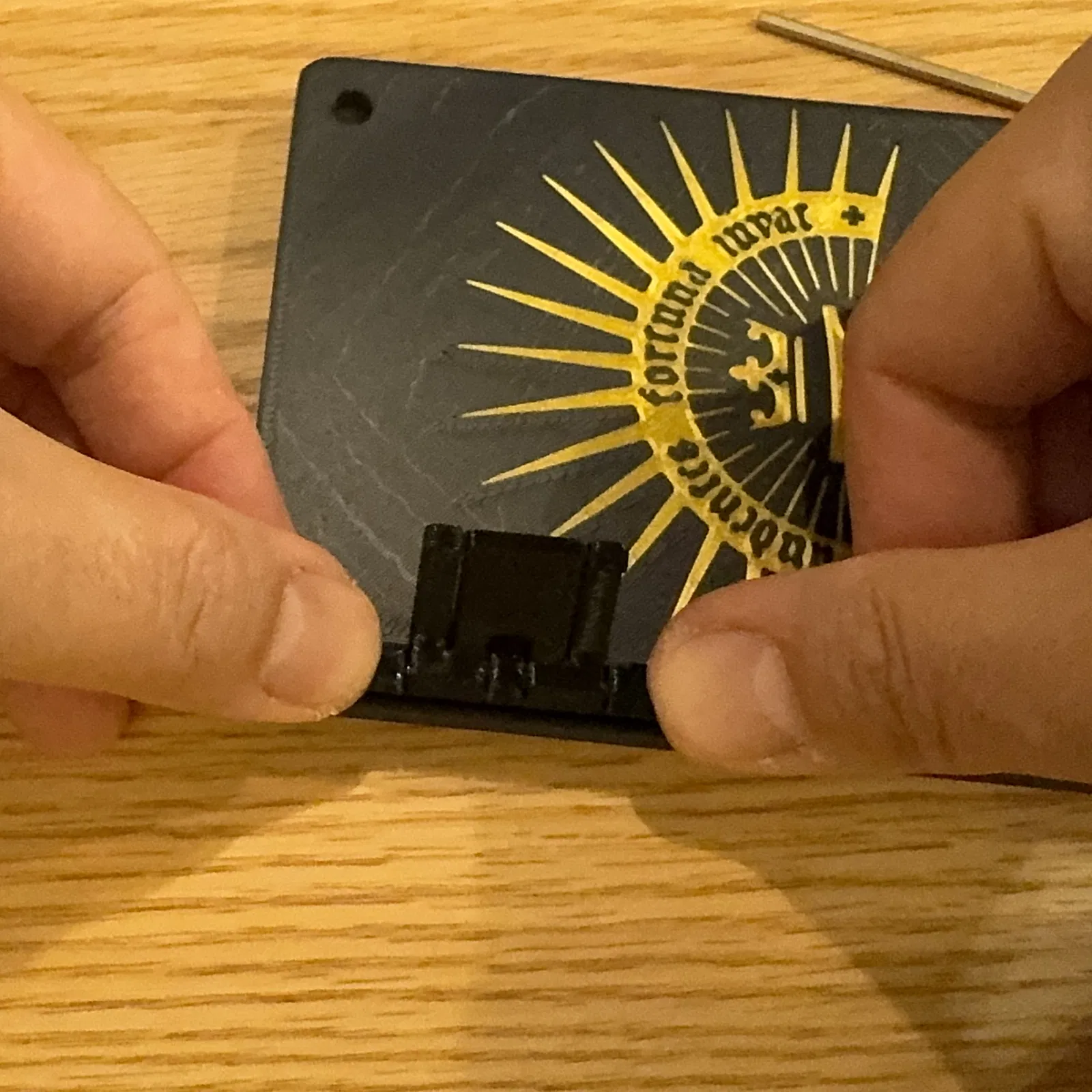

Ấn bản lề vào nắp trước cho thật khít.

Nếu in bằng PLA, bản lề có thể bị nứt trong lúc ép vào. Khuyến nghị dùng PETG, ABS, hoặc ASA để bền hơn.
Nếu làm xong bước này ổn thì PLA vẫn dùng được.

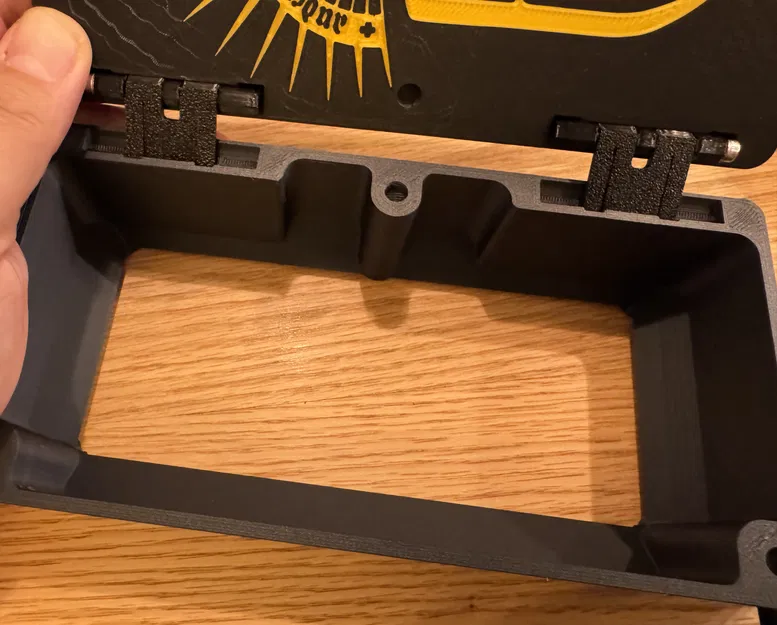

Sau khi gắn cả hai bản lề trên nắp, hãy đưa các phần bản lề tương ứng vào thân chính.

Step 5

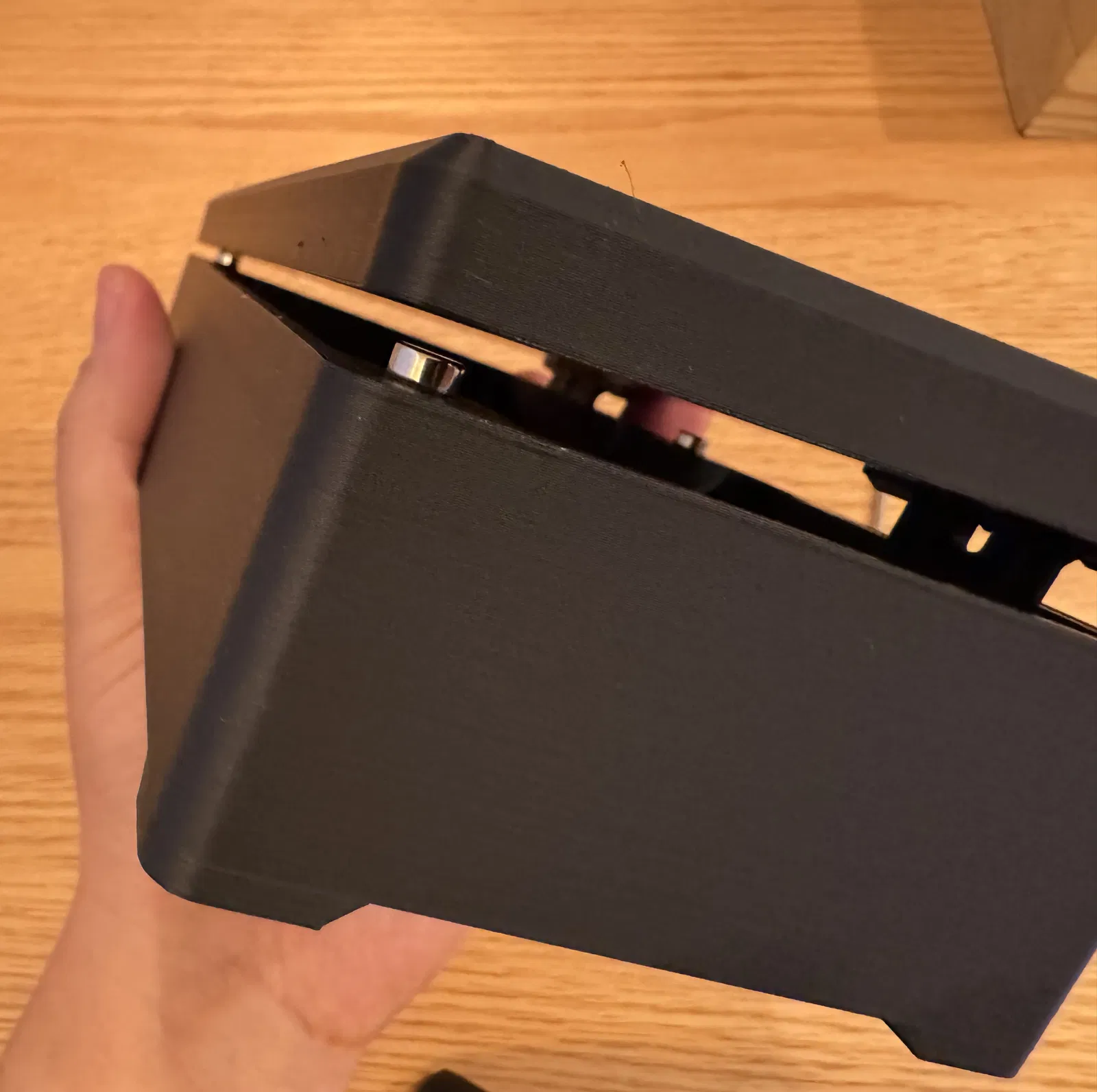

Ép nam châm neodymium vào thân chính trước.

Để đảm bảo đúng cực (polarity) cho nam châm trên nắp: đặt từng viên nam châm của nắp dính vào đúng viên đã lắp trong thân, rồi đóng nắp chặt lại.
Cách này tự canh cực khi lắp và giúp khóa nam châm ăn chắc.

Step 6

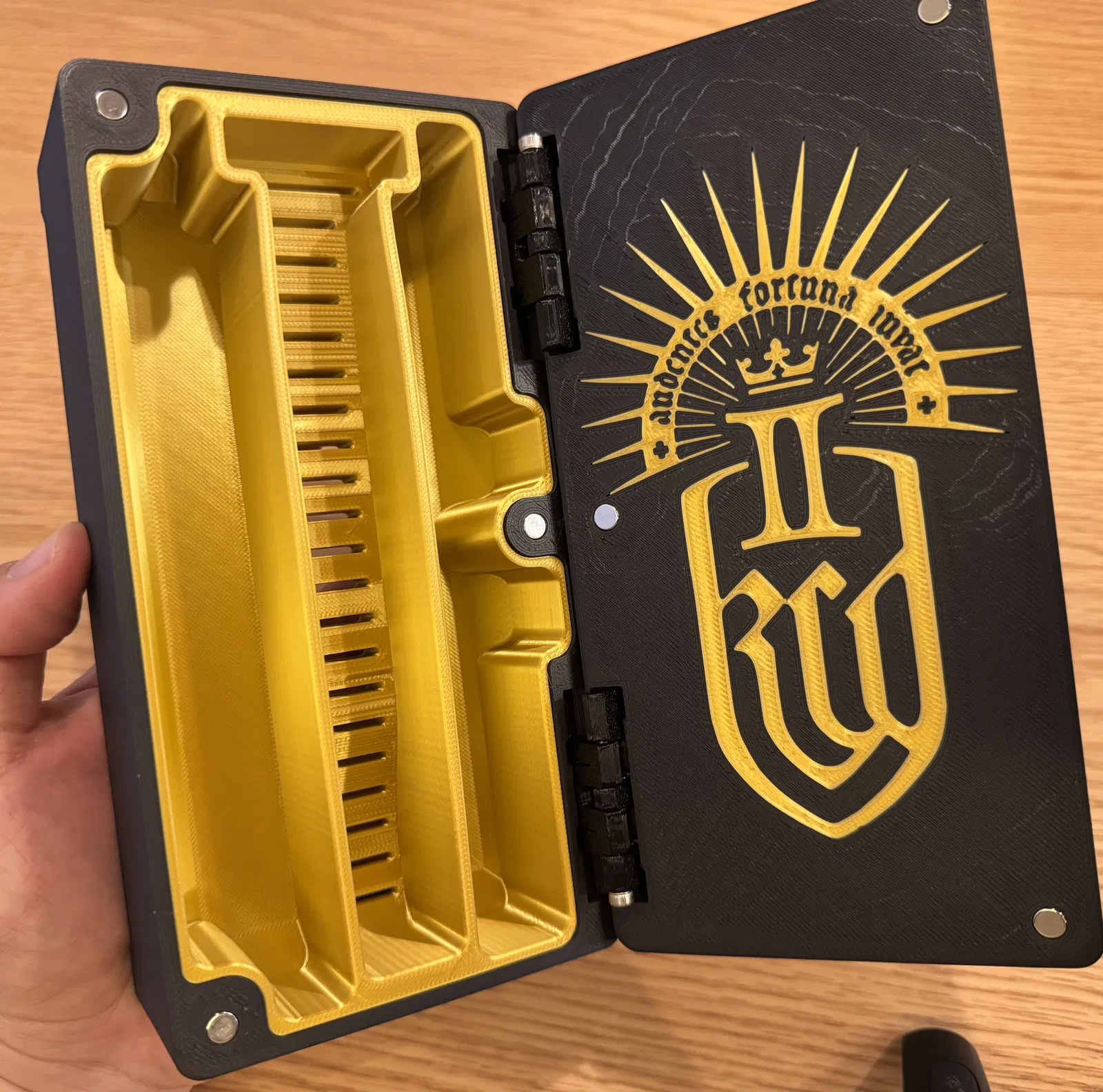

Lắp ngăn trong vào để hoàn tất.

Final Note

Có sẵn file 3MF riêng cho Snapmaker U1 và Bambu Lab A1, mỗi file đã được tối ưu theo từng máy in.
Mình rất hào hứng tham gia cuộc thi này và hy vọng có màn “ra mắt” trên Prusa thông qua nó.

⚠ Update Notice

Ngăn trong trước đó bị dựng sai theo kích thước thực tế, dẫn tới lệch kích thước khi lắp.

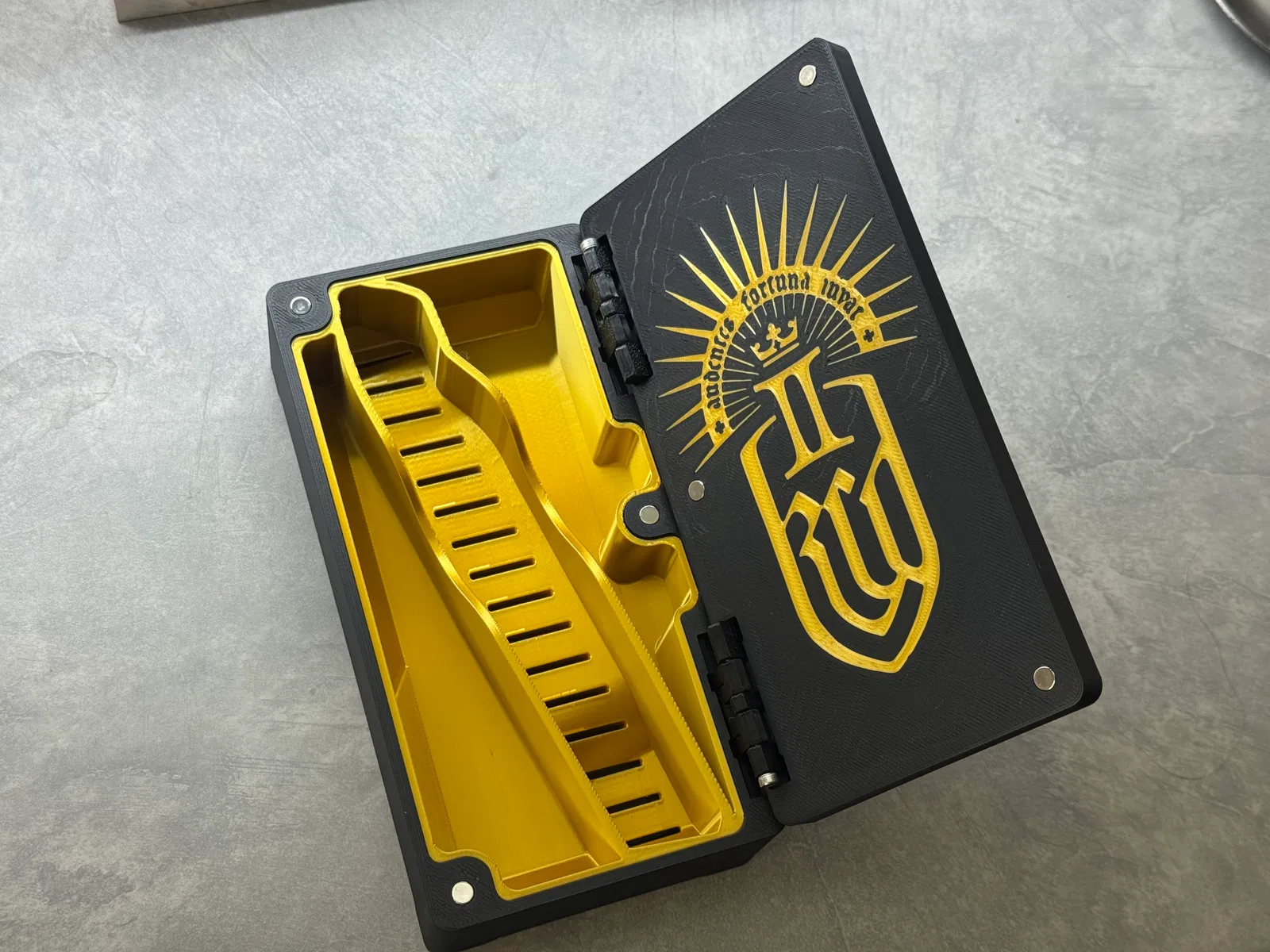

Hiện đã được thiết kế lại và thay bằng phiên bản đúng kích thước.

Tất cả các phần khác giữ nguyên và vẫn tương thích hoàn toàn.

Nếu bạn đã tải phiên bản cũ, vui lòng tải lại file bản cập nhật.

Xin lỗi vì sự bất tiện này.
