Chân đế loa Studio Monitor Speaker Stand - V2

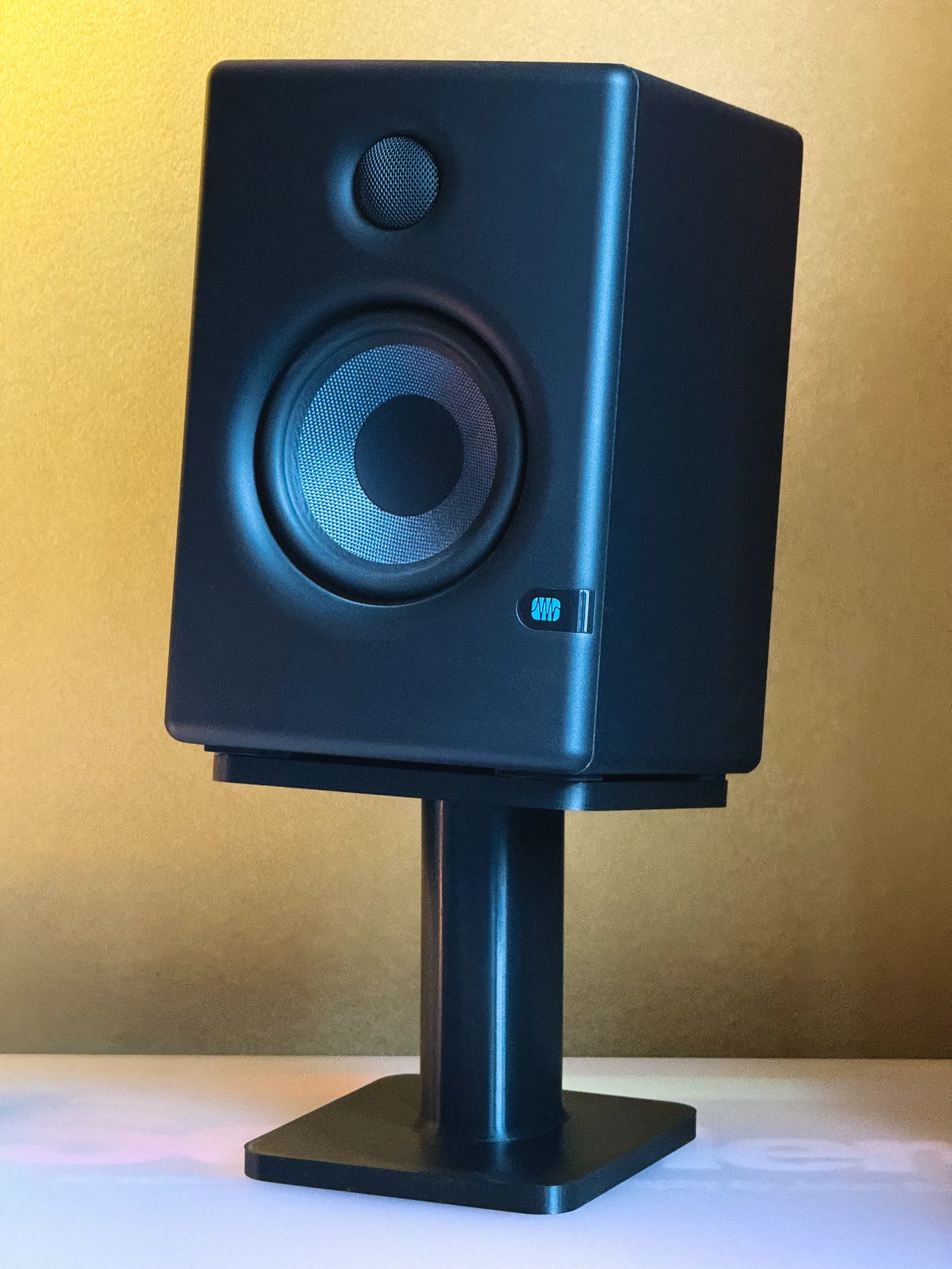

Mình thiết kế cái stand này để nâng monitor để bàn lên cao và giữ đúng góc đặt cho hiệu quả tweeter tốt hơn.

Thiết kế này giờ đã lên bản V2, vẫn giữ vibe tối giản nhưng đã sửa vài vấn đề và thêm một số tính năng mới:

• Cả phần stand và tấm top plate đều có thể in theo hướng đặt giúp bề mặt nhìn đẹp hơn

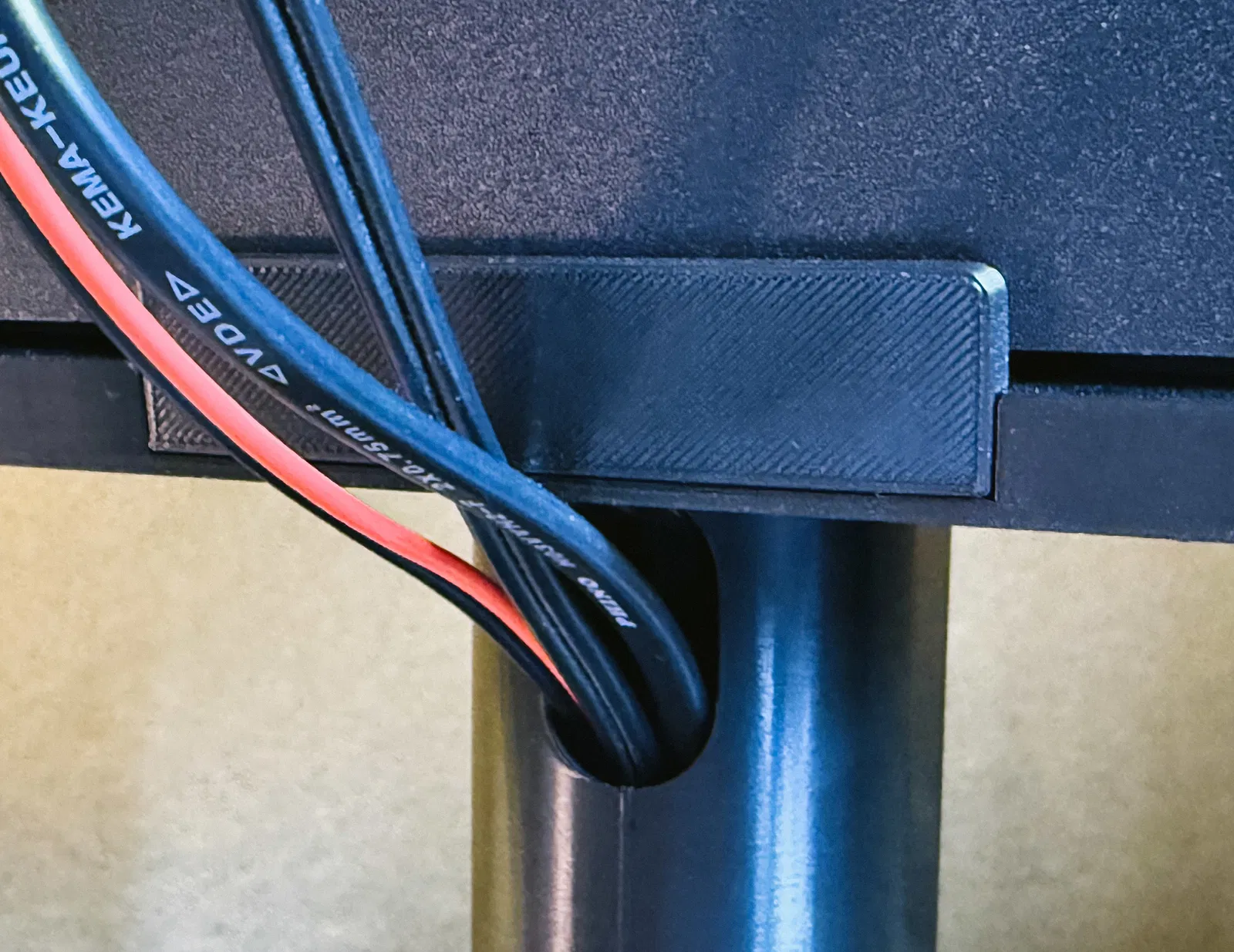

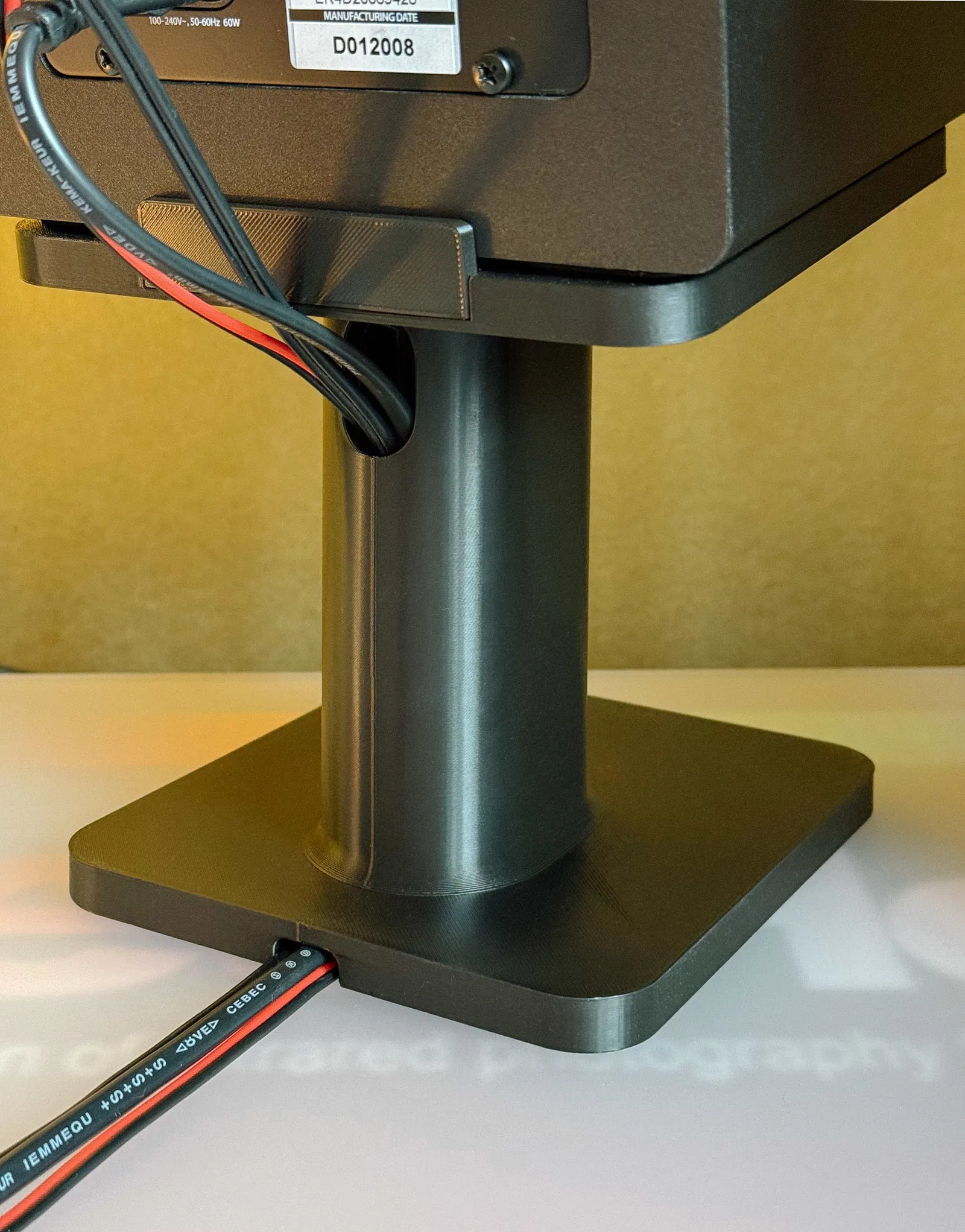

• Bản V2 có kênh đi dây (cable-tidy channel) tích hợp để gom dây nguồn, dây input và dây loa

• Thay vì làm sẵn gờ/lip để chặn loa trượt khỏi top plate, thiết kế giờ dùng một miếng kẹp chặn (retainer-clip) in rời. Nhờ vậy mặt trên của top plate sẽ đẹp hơn vì bạn có thể in phần này úp xuống print bed.

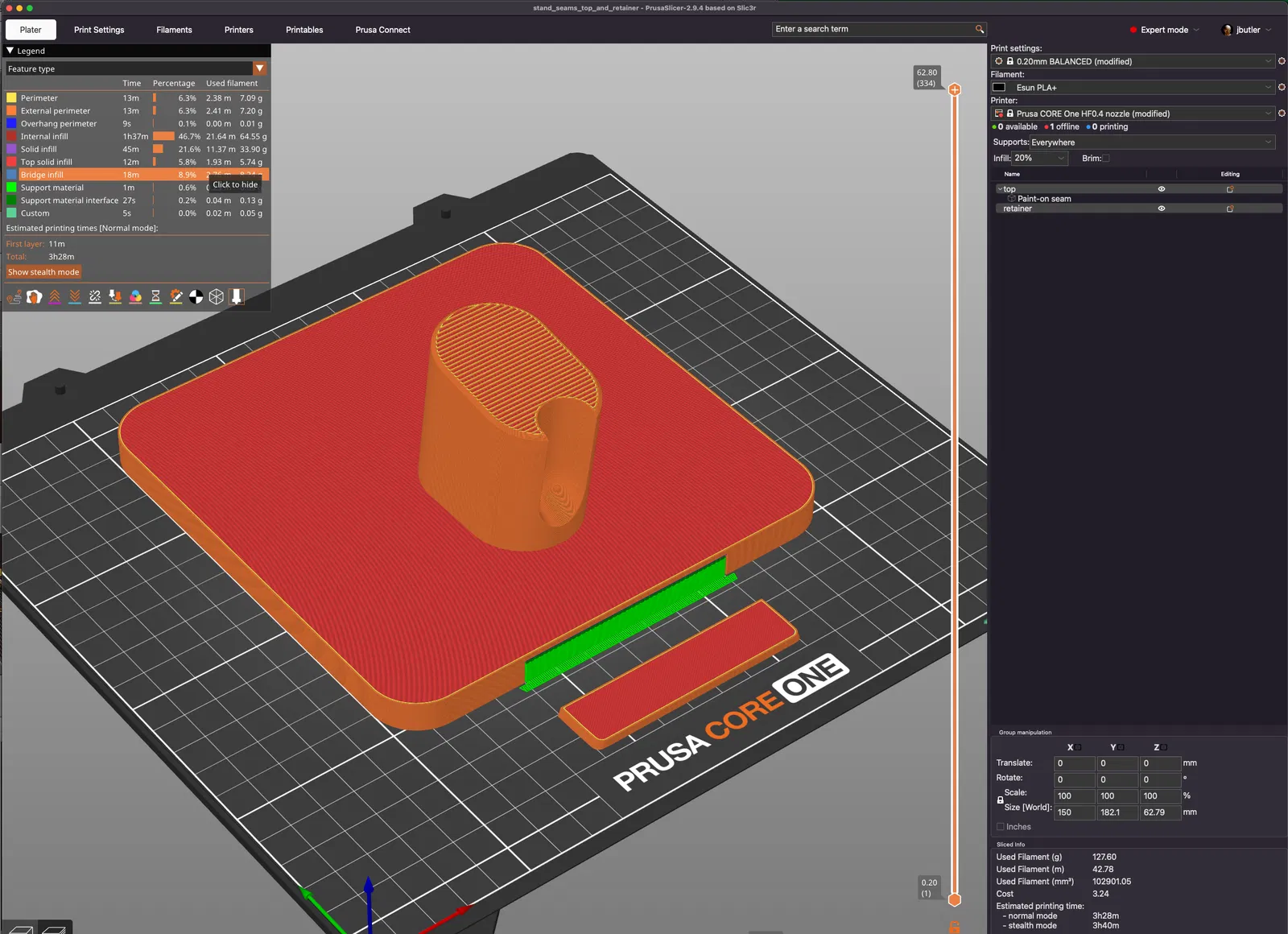

• Xem các ảnh chụp Prusa-Slicer để biết thêm chi tiết khi in. Mình in tất cả các phần ở 20% infill và bật supports “Everywhere”.

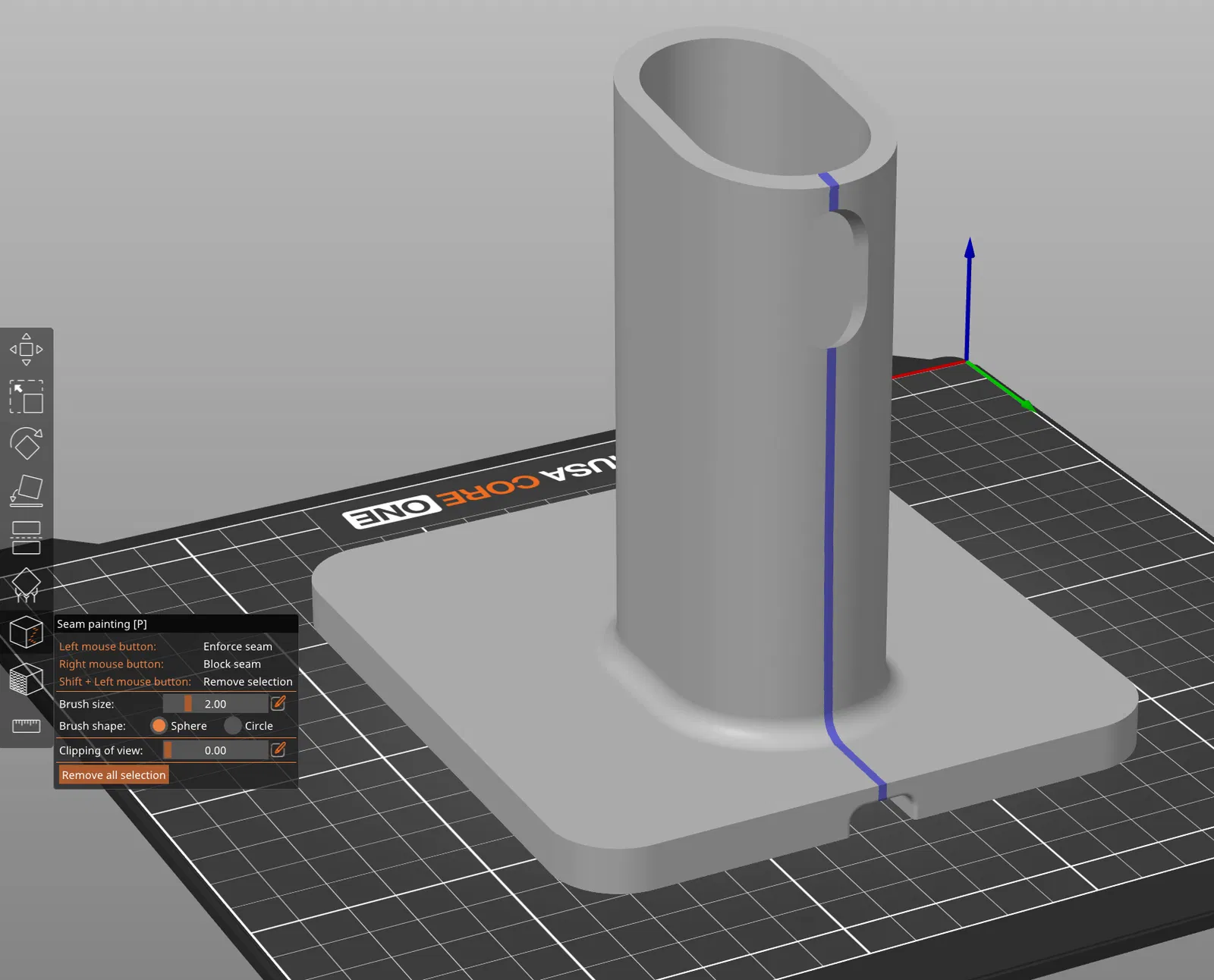

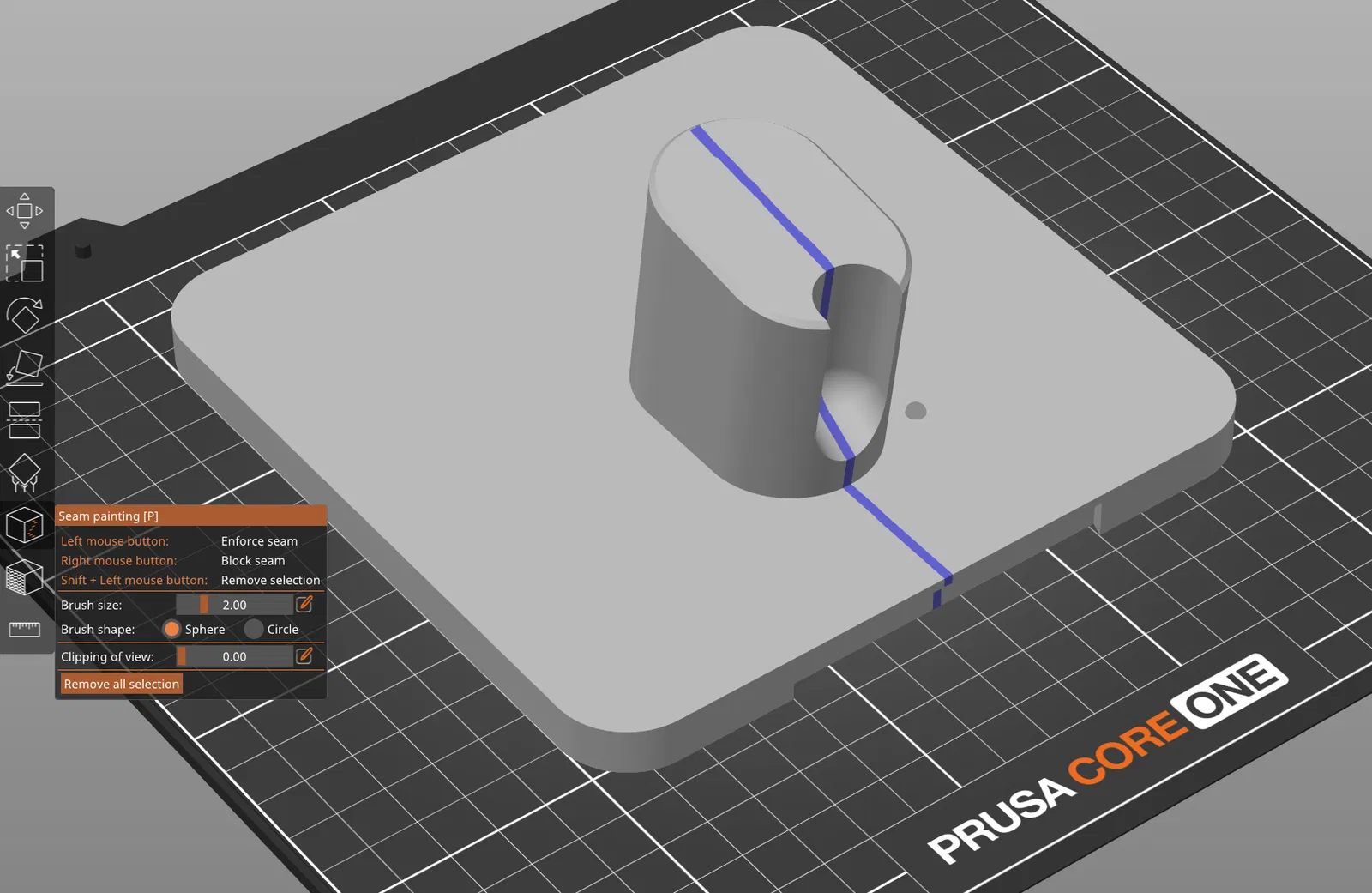

• Nếu muốn bề mặt tối đa đẹp, nhớ “paint” vị trí seam trong slicer để seam không xuất hiện ngẫu nhiên hoặc nằm ở mặt trước của bản in.

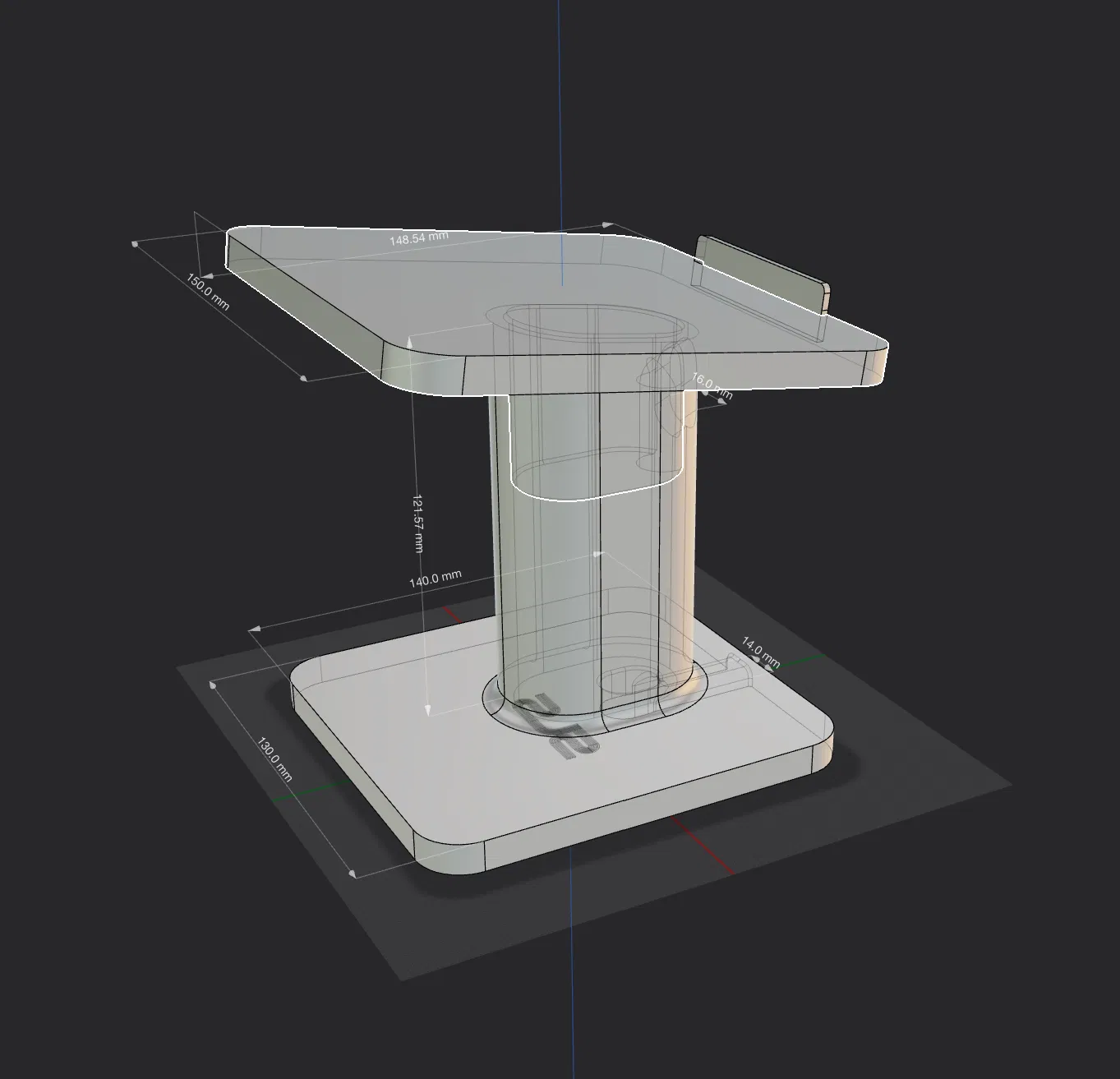

Model được thiết kế thành 2 phần để phần trên trượt vào cổ (neck) của phần dưới. Có thể sẽ cần supports cho phần dưới, chỗ kênh đi dây tích hợp có thể cần.

Mình dùng một ít miếng foam dán (adhesive foam strip) dưới đáy loa để cách ly nhẹ tại điểm tiếp xúc với stand, và cũng dán dưới chân đế để tiếp xúc với mặt bàn.

Mình in bằng filament e-sun black PLA+.

Chúc bạn in vui! Bản V1 vẫn còn trong mục downloads nếu bạn muốn in bản đó thay vì V2.
