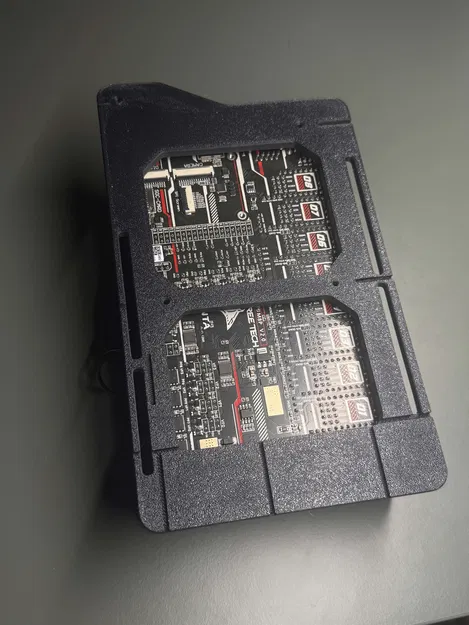

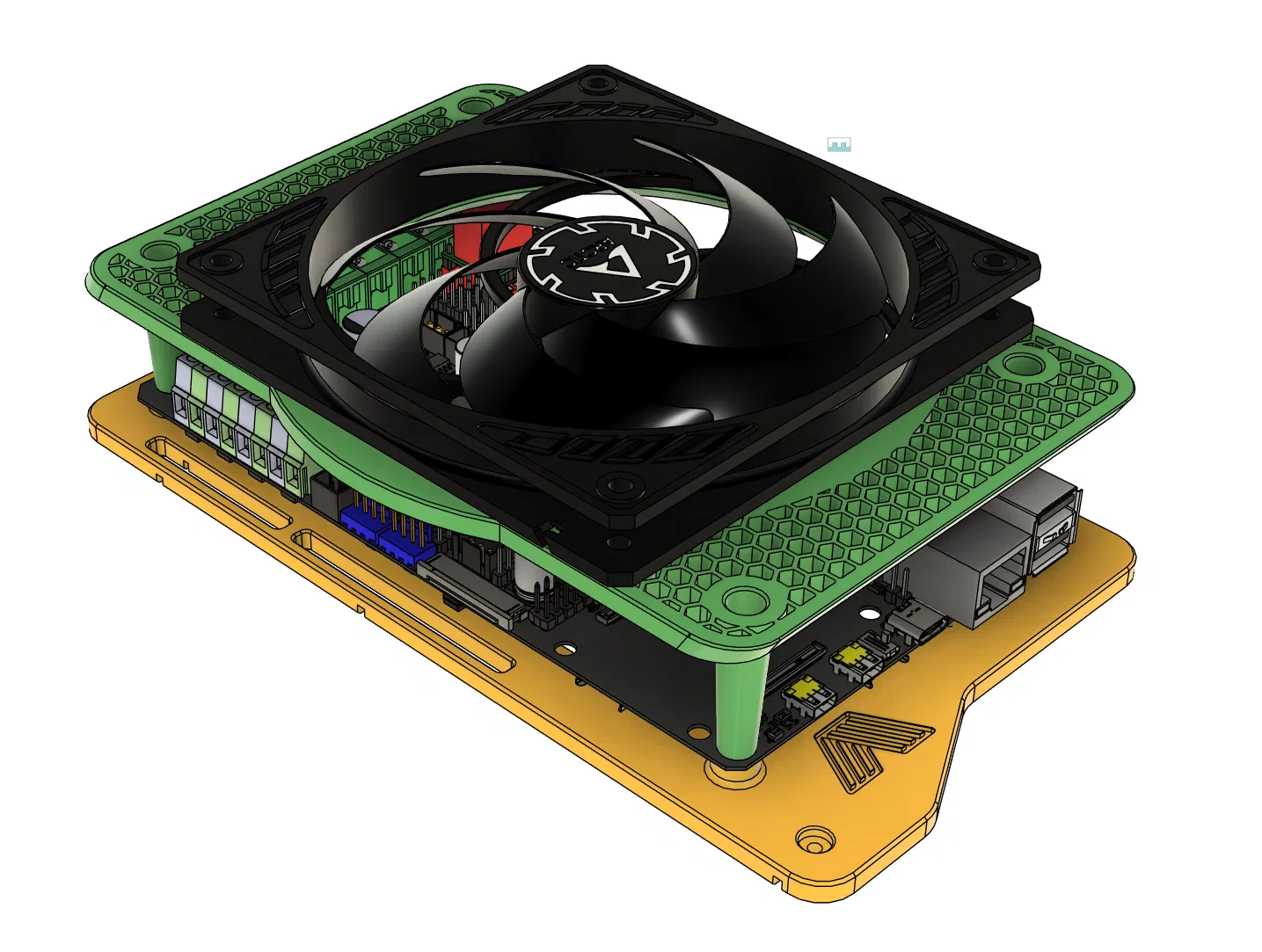

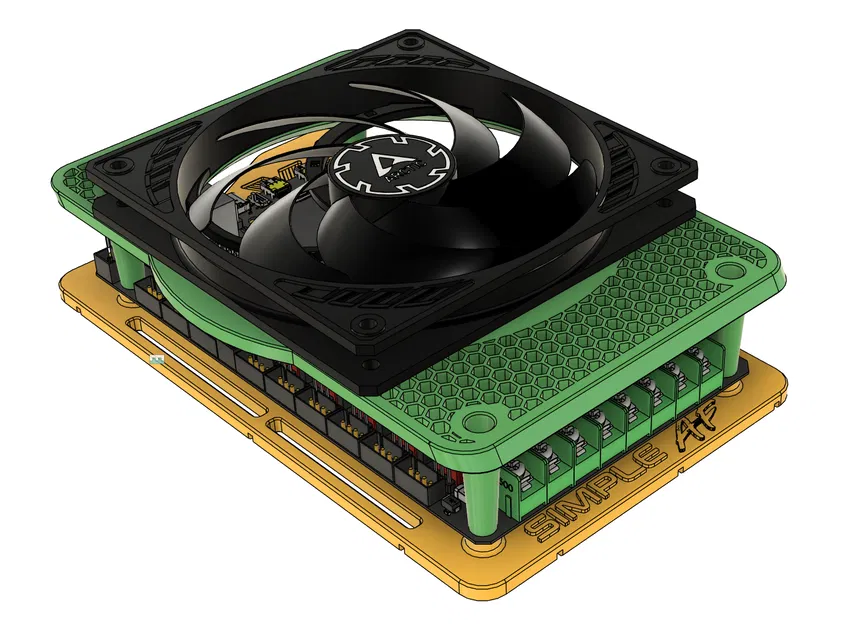

Ngàm gắn BTT M8P V2.0 cho Creality K1/K1C

Ngàm (mount) này được thiết kế cho K1/K1C với một tính năng chính trong đầu.

Không cần phải dùng Dremel cắt gọt máy in: mount này đã được chừa/“cắt” theo phần gân (bottom fins) ở đáy máy để bạn khỏi phải mài đi. Nó bắt bằng đúng các con ốc zin đang giữ MCU/motherboard mặc định của máy.

BOM:

• 8x voron heat inserts m3x5x4

• 4x m3x8 hoặc m3x20

• 4x m3x25

• Quạt Arctic P12 12v

Nhớ gắn jumper 12v trên board khi dùng Arctic P12!

INSTALLATION:

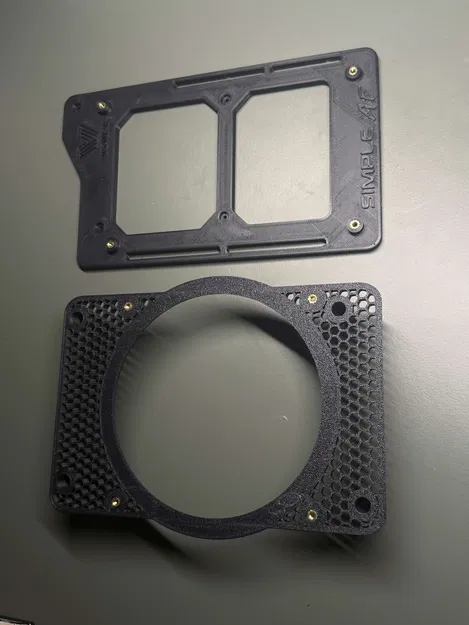

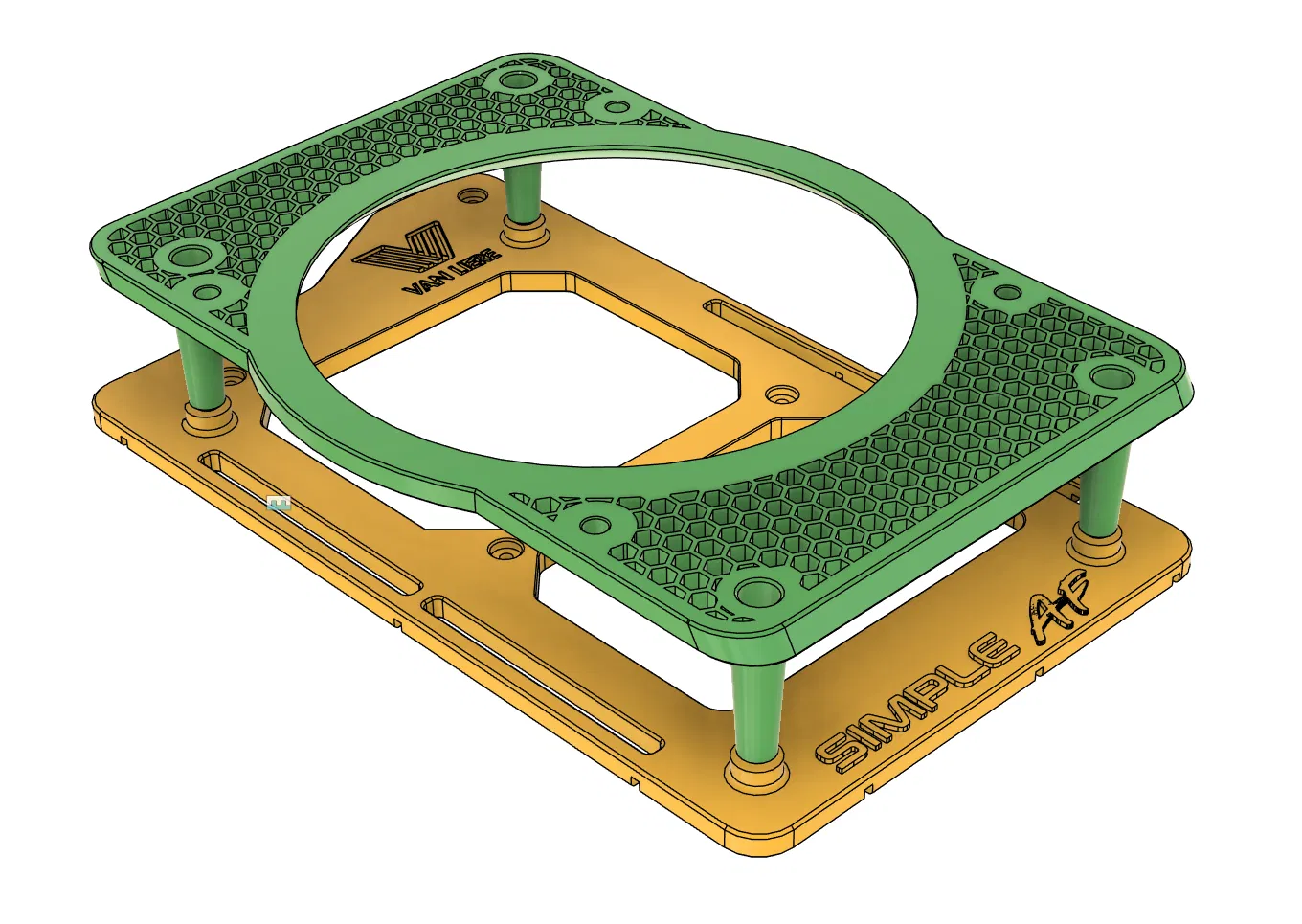

1. Ép heat inserts vào cả 2 chi tiết in như hình bên dưới

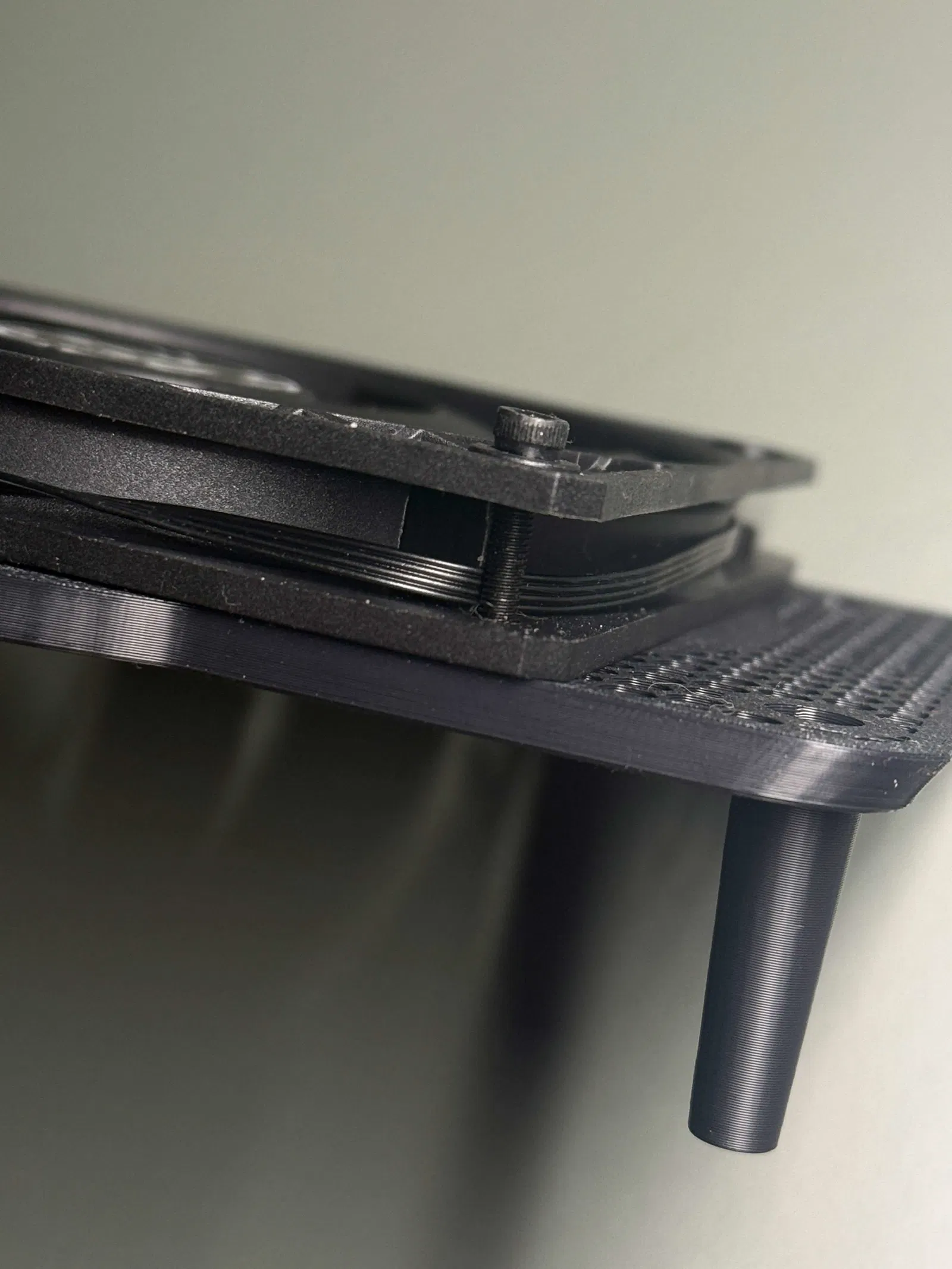

2. Bắt quạt Arctic vào shroud bằng ốc m3x8 hoặc m3x20.

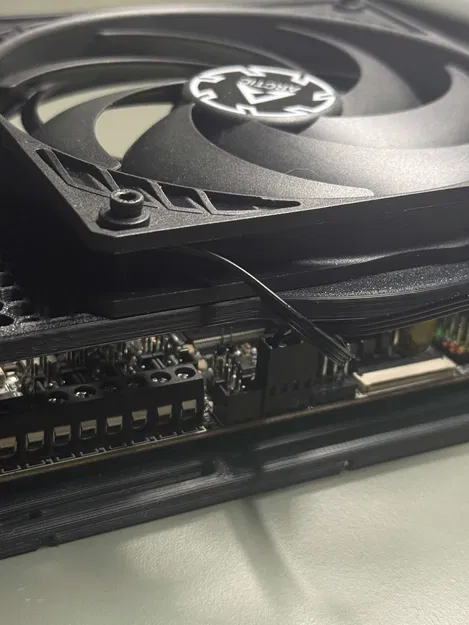

   Lý do có 2 lựa chọn là để đi dây gọn hơn.

m3x8: chỉ giữ quạt vào shroud.

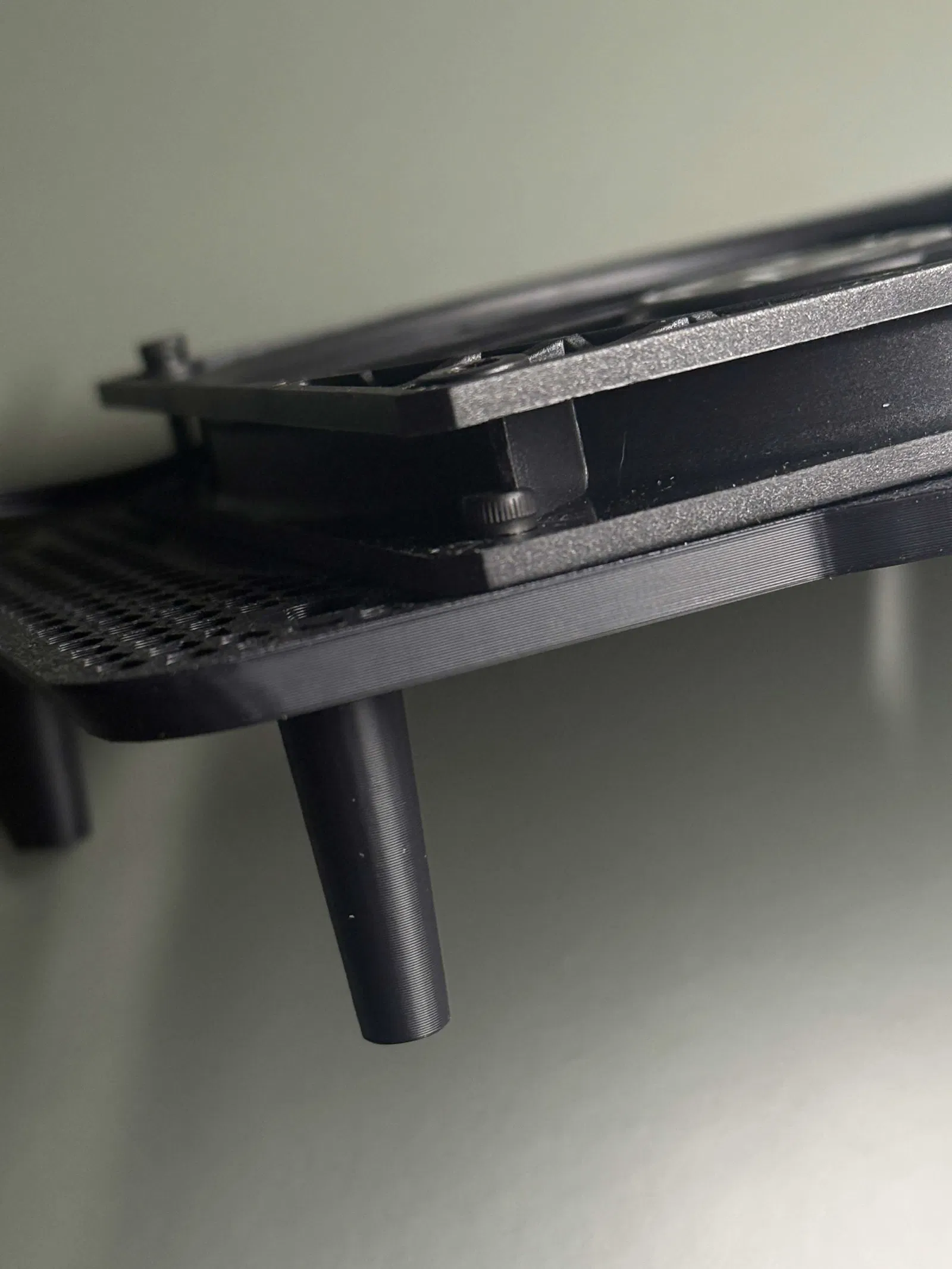

M3x20: kẹp/giữ dây phía sau con ốc.

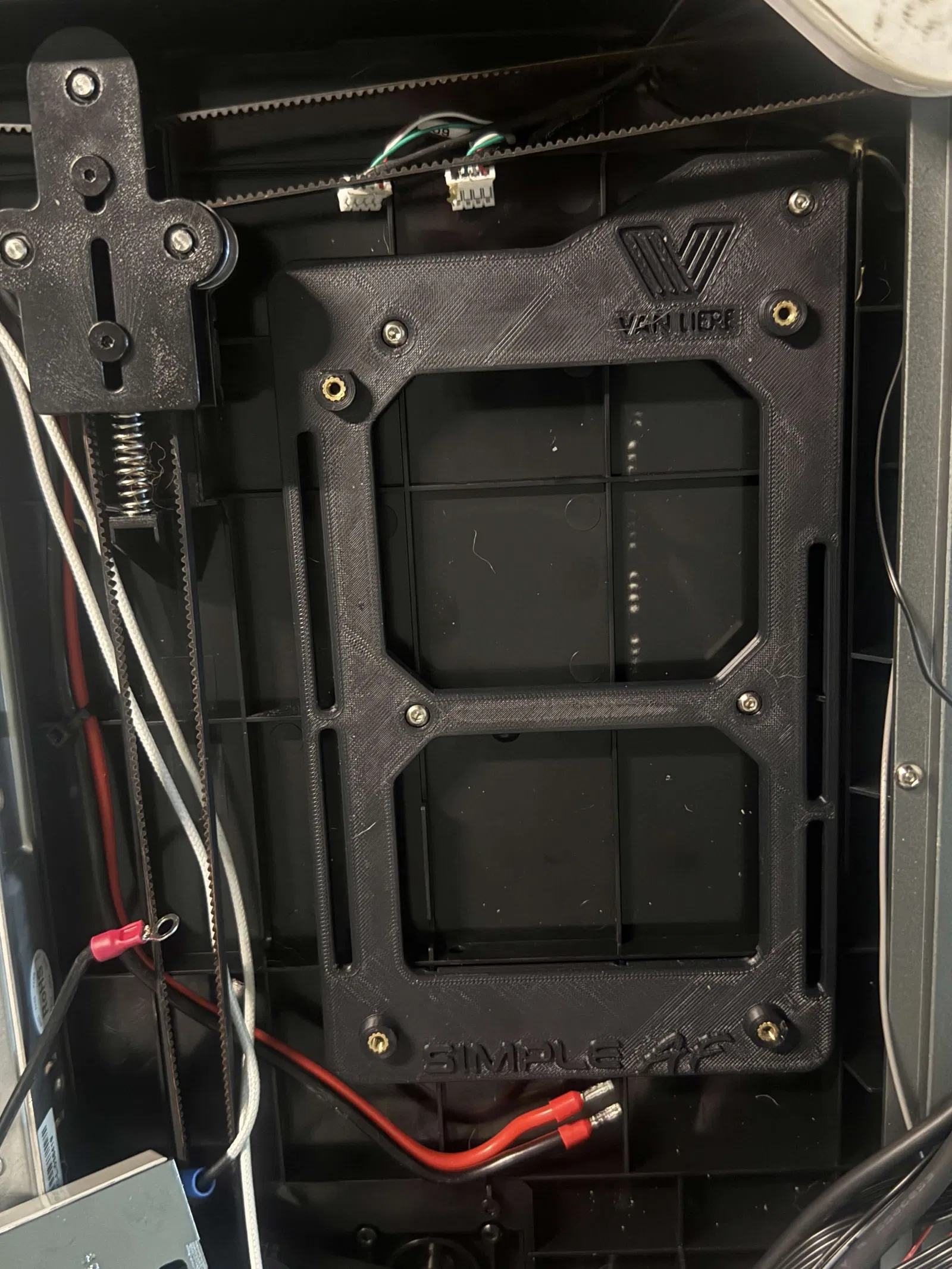

3. Bắt mount lên máy in của bạn.

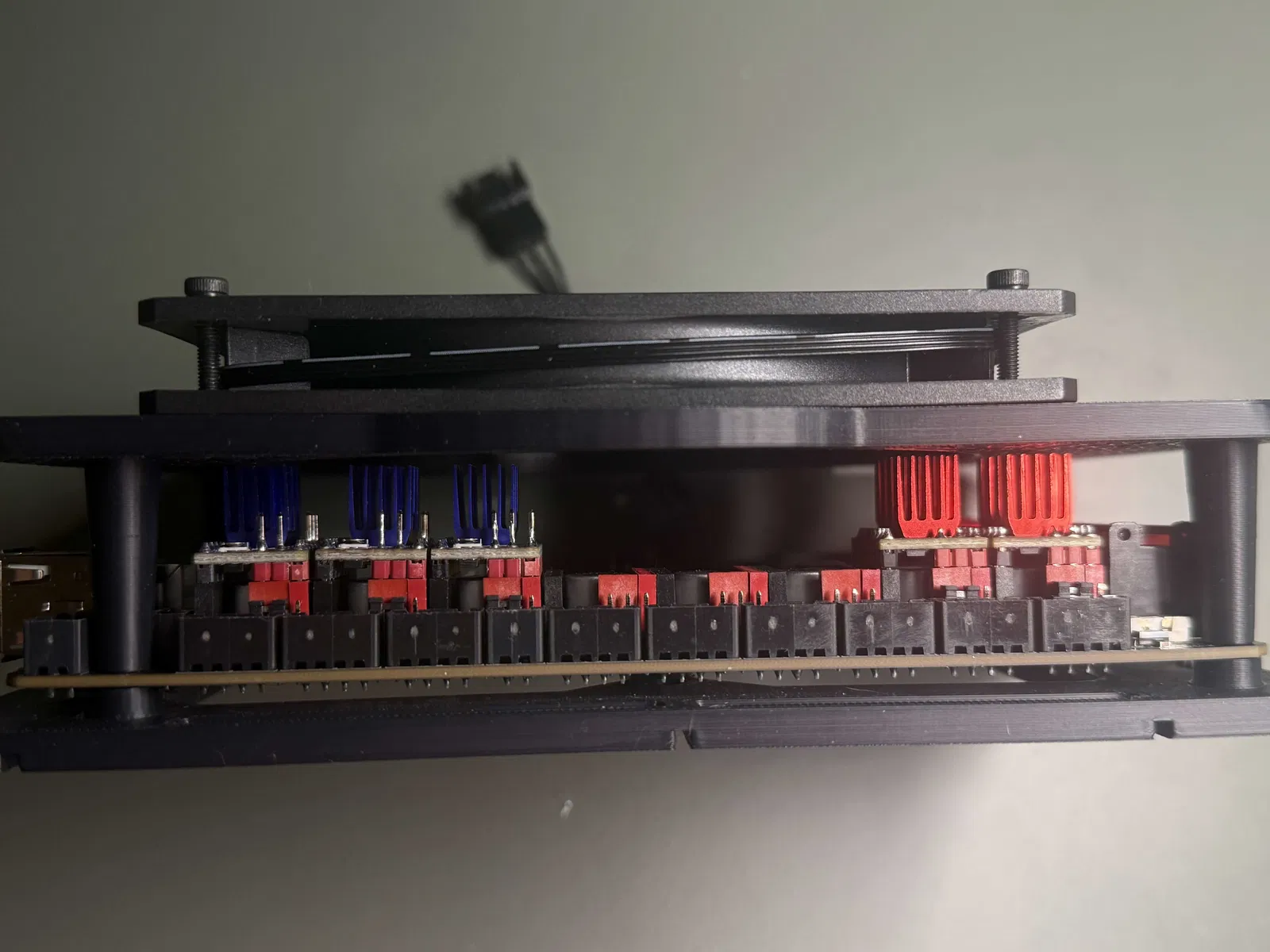

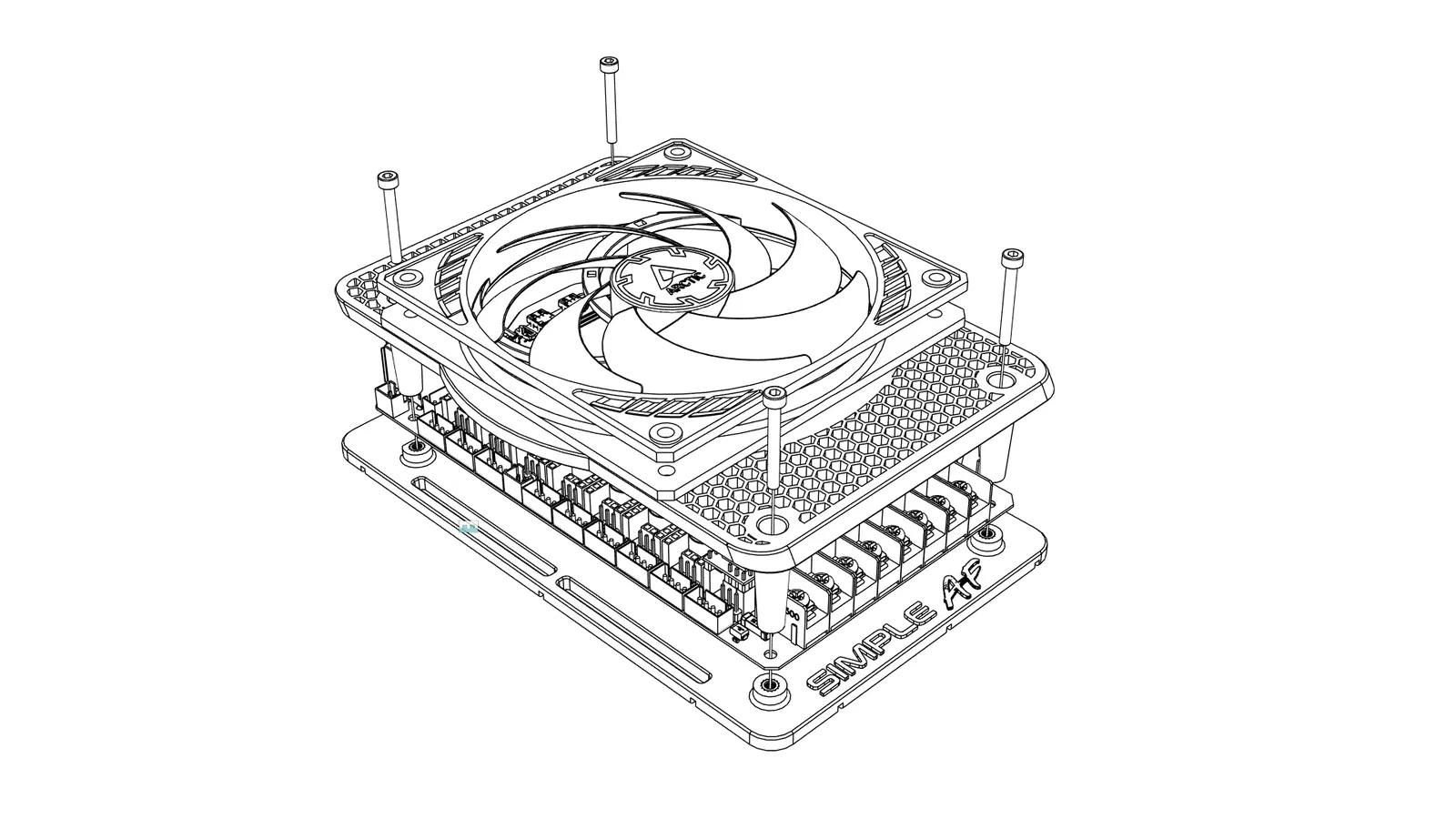

4. Khi đi dây xong, bạn có thể dùng ốc m3x25 để bắt fanshroud vào mount (ốc sẽ xuyên qua lỗ của M8P v2.0 và giữ board cố định)



PRINTING:

Không cần supports, các lỗ trên shroud đã được tối ưu kiểu partial bridging để in mượt.
Phần bridging của mount rất ít, không cần supports. Cứ in theo setting bạn muốn.

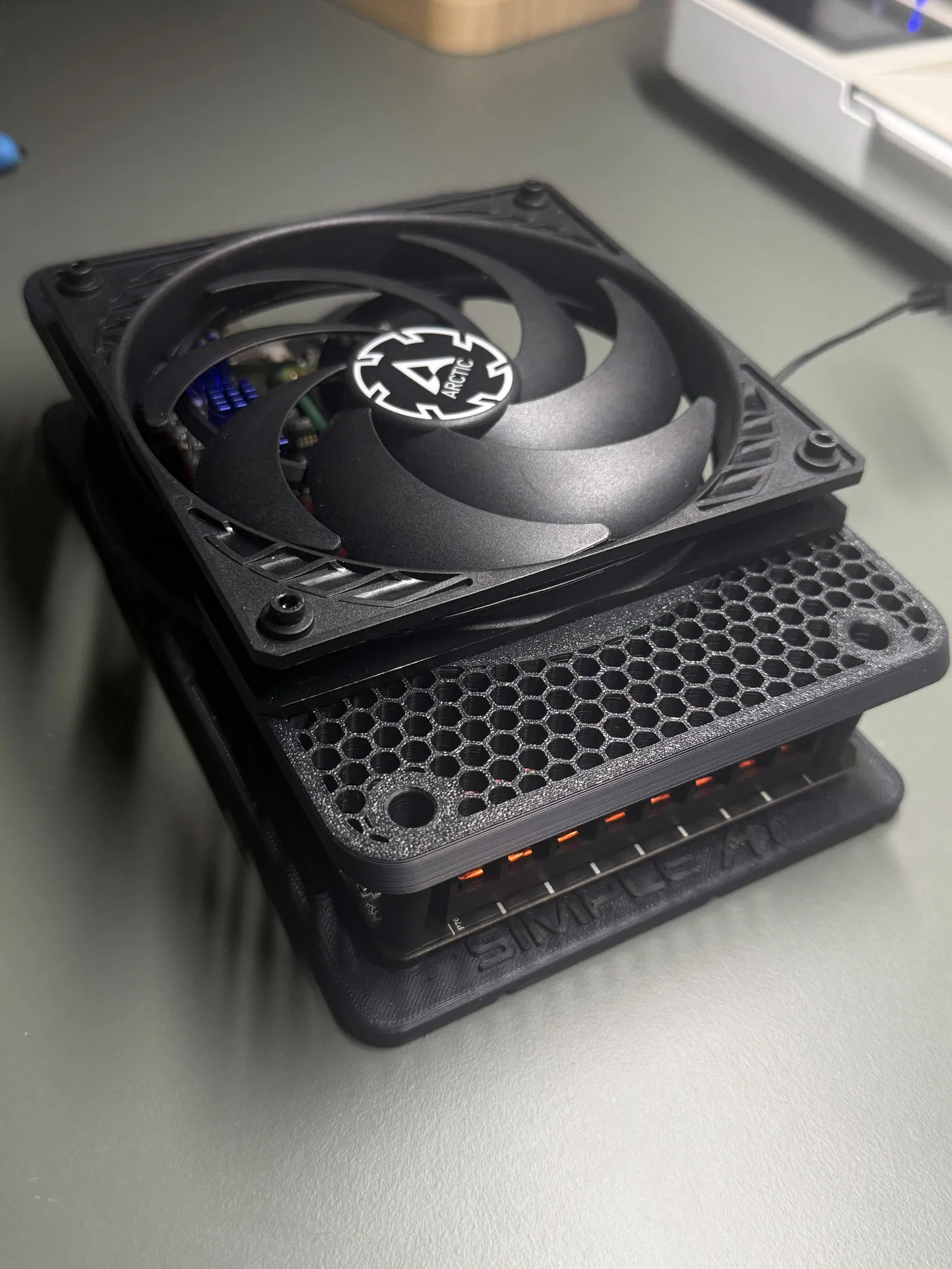

Bản của mình in bằng filament ASA màu đen
