Khung ảnh parametric kích thước 170 x 120 mm

Hôm nay tôi nhận ra rằng khung ảnh cho hầu hết các bức ảnh trên tường của tôi hoàn toàn vừa vặn trên bàn in của Prusa MK3s của tôi.

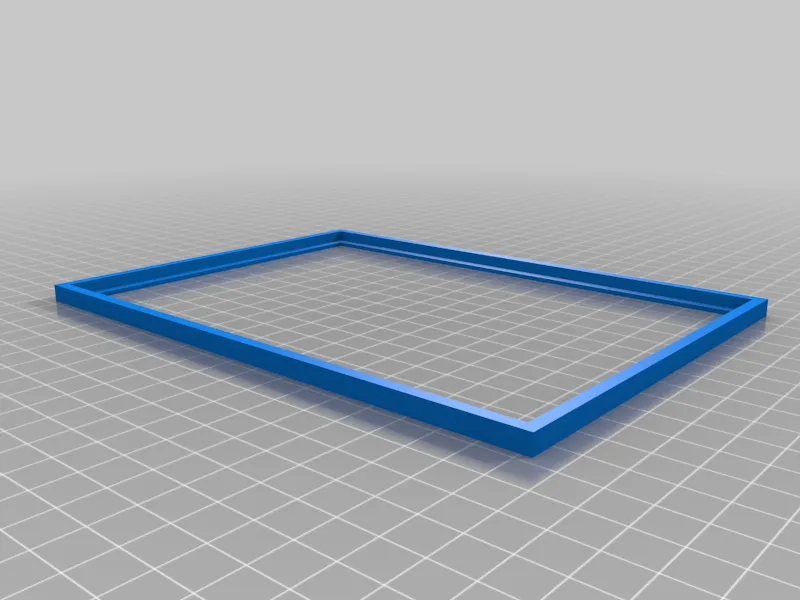

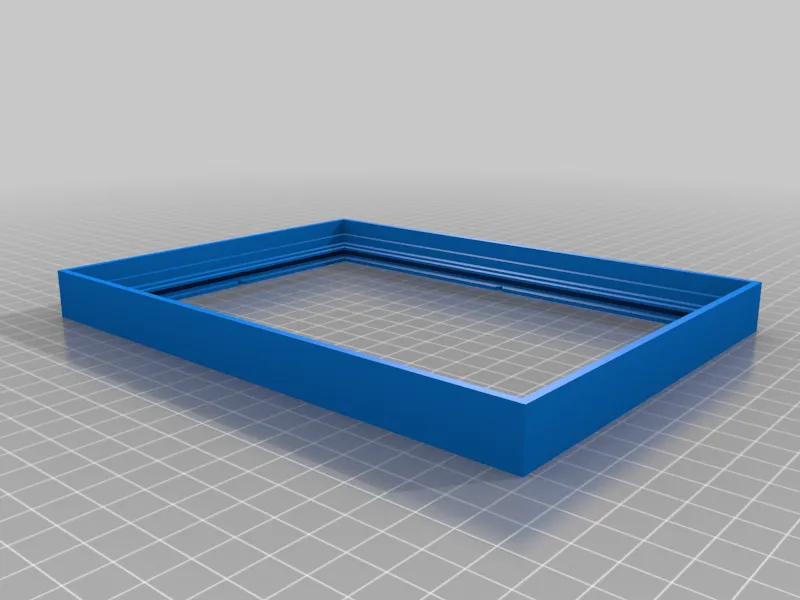

Vì vậy, đây là một khung, được cấu thành từ hai phần, một khung nhỏ bên trong và một khung lớn bên ngoài.

Nó được thiết kế như một khung mỏng, bao quanh trực tiếp một bức ảnh in, mà không cần passepartout.

Để dễ dàng in mà không cần hỗ trợ, việc lắp ráp diễn ra từ phía trước. Đặt bức ảnh của bạn vào rãnh 1mm của khung bên ngoài, sau đó đẩy khung bên trong vào. Nó sẽ giữ chặt nhờ vào lực ma sát.

Kích thước bên trong như đã tải lên ở đây là 170 x 120 mm.

Nếu bạn có một số kỹ năng cơ bản về FreeCAD, bạn có thể chỉnh sửa các kích thước này trong bản phác thảo "inner_size" - tìm bản phác thảo này trong thân "outer".

Để sáng tạo, bạn có thể điều chỉnh thiết kế của khung trong bản phác thảo "profile" - lưu ý rằng bản phác thảo này cũng có thiết kế cho cả khung bên trong và bên ngoài. Các đường cho khung bên trong là các đường xây dựng màu xanh. Bạn sẽ tìm thấy một bản phác thảo khác trong thân "inner", kế thừa mọi thứ từ bản phác thảo "profile" này, chỉ với các đường xây dựng bị đảo ngược, để mọi thứ thuộc về khung bên ngoài là một đường xây dựng ở đây.

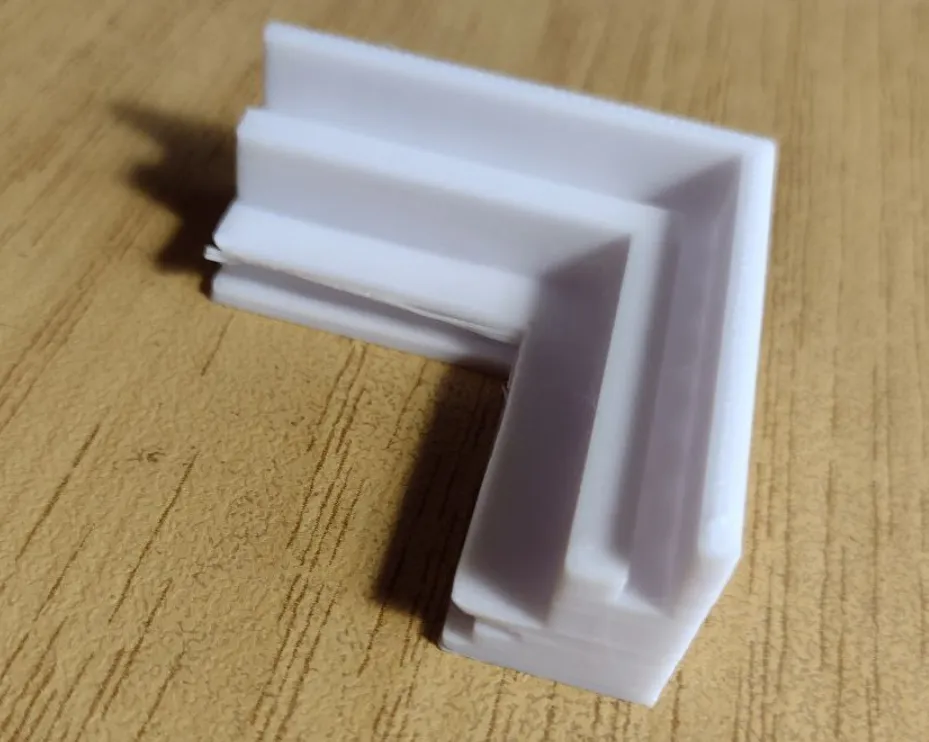

Có một bức ảnh, cho thấy một góc của khung. Đó là từ tệp picture-frame-Common.stl, chỉ được tạo ra để minh họa cho hồ sơ.

Chúc bạn vui vẻ!
