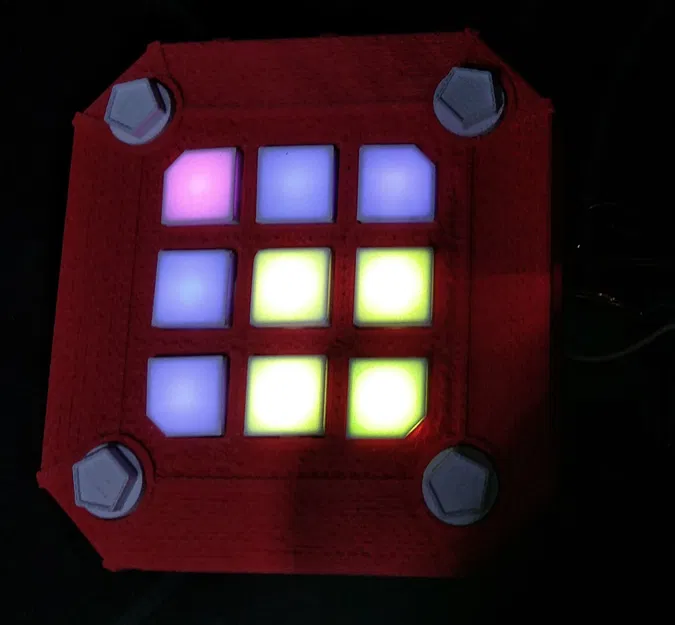

Hộp Mora Jai (Mora Jai Box) từ Blue Prince
Remix từ Hộp Mora Jai Box từ Blue Prince (in 3D, functional) Tác giả UnAutomation_2664738
- Lượt tải
- 1
- Lượt thích
- 1
- Lượt coi
- 66
- Bản remix
- 0
- Bình luận
- 0
File 20 11,1 MB
- button_plunger_6x6x9_1772313755.stlSTL · 241,7 KB
- button_corner_plunger_6x6x9_1772313756.stlSTL · 242,7 KB
- button_mount_6x6x9_1772313757.stlSTL · 924,4 KB
- button_plunger_8x8x8_1772313757.stlSTL · 136,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #231577
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Toàn bộ các phần đã mod để dùng 14x công tắc 8x8x8mm (DPDT)
https://www.amazon.com/Button-Switch-Self-Locking-Square-Latching/dp/B0FJQB8VTB
Đối với 13 công tắc trên gameboard: tách công tắc ra và cẩn thận tháo cái lẫy (latch).
Công tắc tactile SPST 6x6x9 ở đây
https://www.amazon.com/uxcell-Tactile-Tact-Button-Switch/dp/B008DS1F6E
Chỉ cần in cái board nút 6x6x9 và các plungers để dùng chúng thay cho loại 8x8x8.
a WS2812B strip 30 LED/m (cần 13 LED: 3 đoạn dài 3x3 LED, và 4 LED rời)
https://www.amazon.com/WS2812B-addressable-Neopixe-Non-Waterproof-16-4FT/dp/B09MTKB1G5
Vậy nên sẽ ít phải cắt hơn và đủ mềm/dẻo để nằm phía trên các switch, dùng ít dây hơn nhiều.
Cũng đã mod nắp và hộp để bản lề chắc hơn
Hộp có chỗ gắn board sạc/bảo vệ LiPo USB-C
https://www.amazon.com/dp/B0C3LB3JSZ
và chỗ gắn holder 18650 kèm cửa/nắp pin
https://www.amazon.com/DIANN-10pcs-Battery-Holder-Single/dp/B0BJV7SK5D
File .ino có kèm âm thanh, bạn sẽ cần loa/buzzer thụ động 5V
https://www.amazon.com/Terminals-Electronic-Electromagnetic-Household-Applicances/dp/B09BW1F9TT
*lưu ý: loại passive cần AC, đừng dùng DC buzzer.

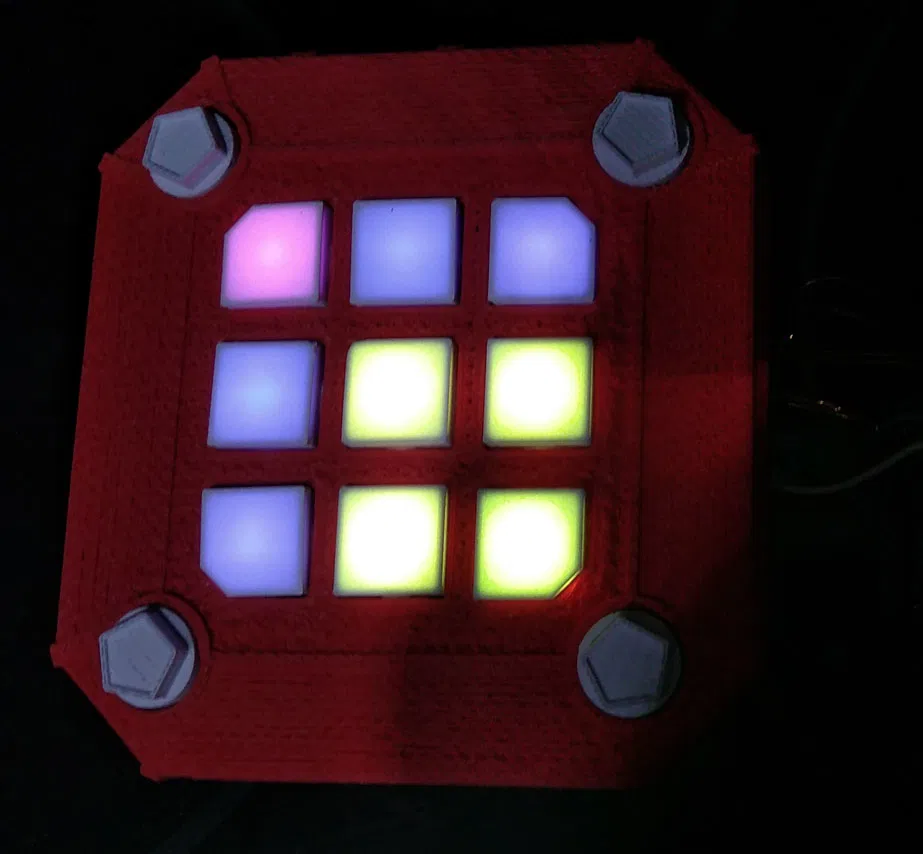

Các nút đã mod dạng rỗng với phần mặt trên mỏng, nên ánh sáng vẫn xuyên qua được dù in màu xám/trắng đục
Và với mọi màu khác nữa; không cần filament trong/transparent hay in 2 màu.
Model nút bấm, bracket và toàn bộ phần đã mod đều không cần supports
LED WS2812B bấm/snap vào đúng vị trí, switch trượt vào là xong; chỉ cần cắt bỏ 3 chân của power switch.
Và các library cho pcm.h, wire.h và Adafruit_NeoPixel.h.
Code có nhiều comment và debug,
Bạn có thể remap nút hoặc đổi thứ tự LED cũng khá dễ.

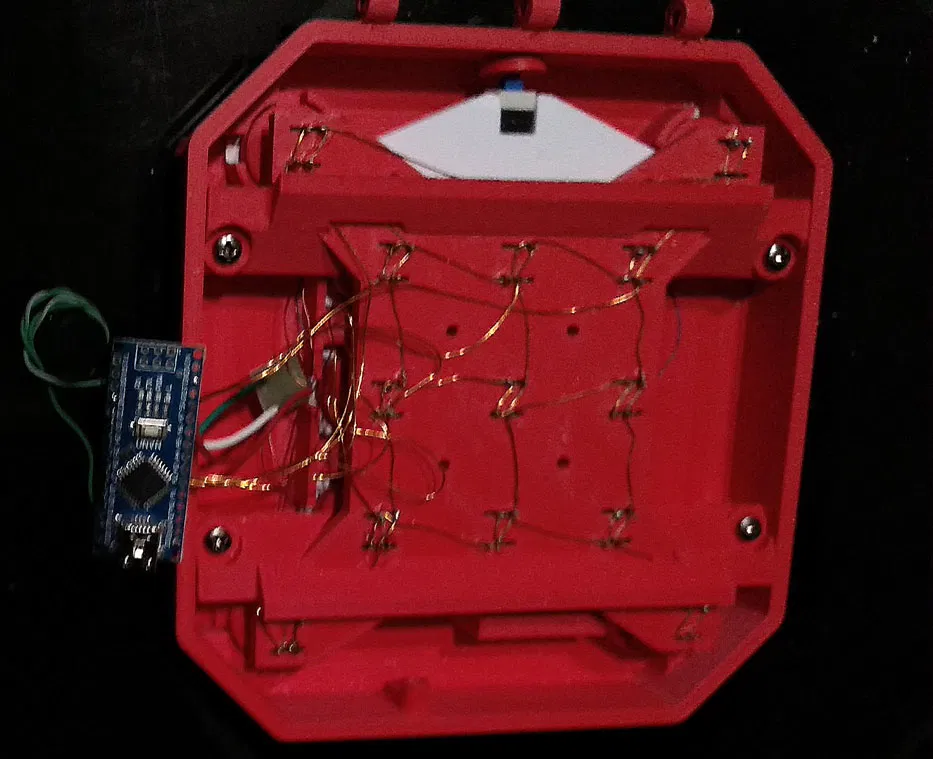

Kết nối Arduino Nano
pin D2-D4 và D5-D9 dùng cho nút bấm
D11 là speaker + và GND là speaker -
D13 là data WS2812B, cùng với +5V và GND
Đầu nối pin 9V vào VIN và GND, đi qua power button.
Giải xong hoặc double tap bất kỳ góc nào để chuyển qua puzzle kế tiếp. Có đủ cả 15 box puzzles.
Thông số in
- Định dạng
- inostl
- Số file mô hình
- 20
- Tổng dung lượng
- 11,1 MB
- File lớn nhất
- 4,4 MB
