Bracket góc cho bàn khung ống vuông (square tubing)
Bộ bracket góc in 3D dạng press-fit để nối các thanh ống vuông thành khung bàn. In infill cao, 4+ walls; bracket dưới cần mirror 2 cái. Phù hợp làm bàn offloading, tải nặng nên neo vào tường.
Mô tả

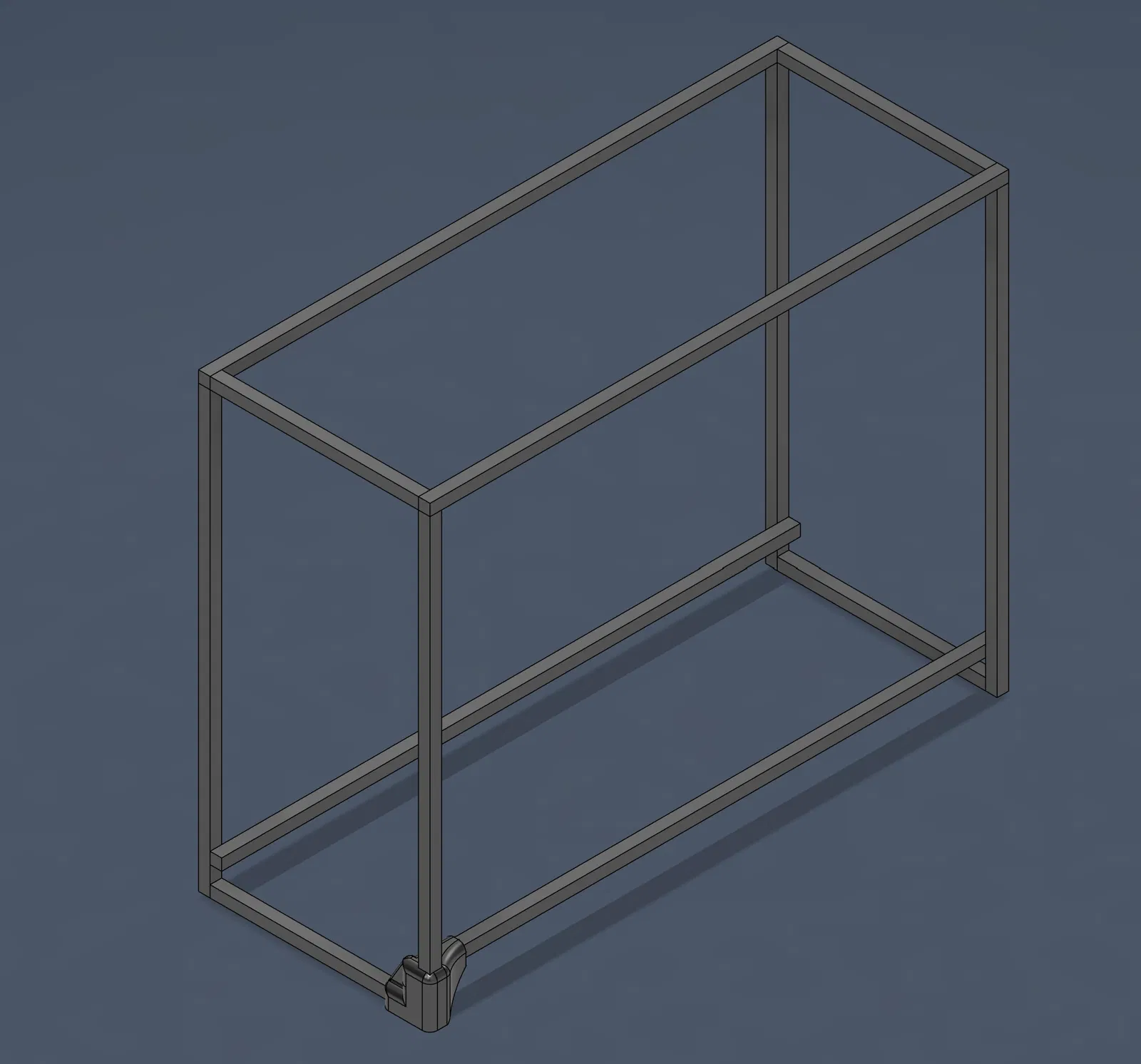

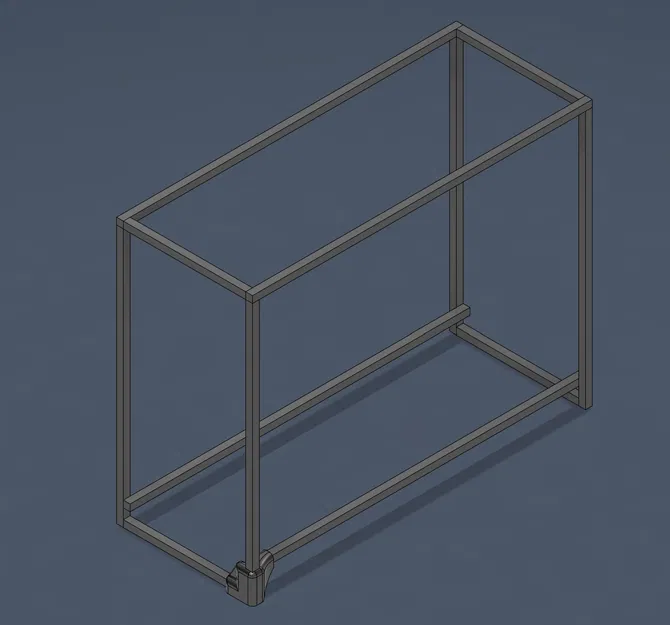

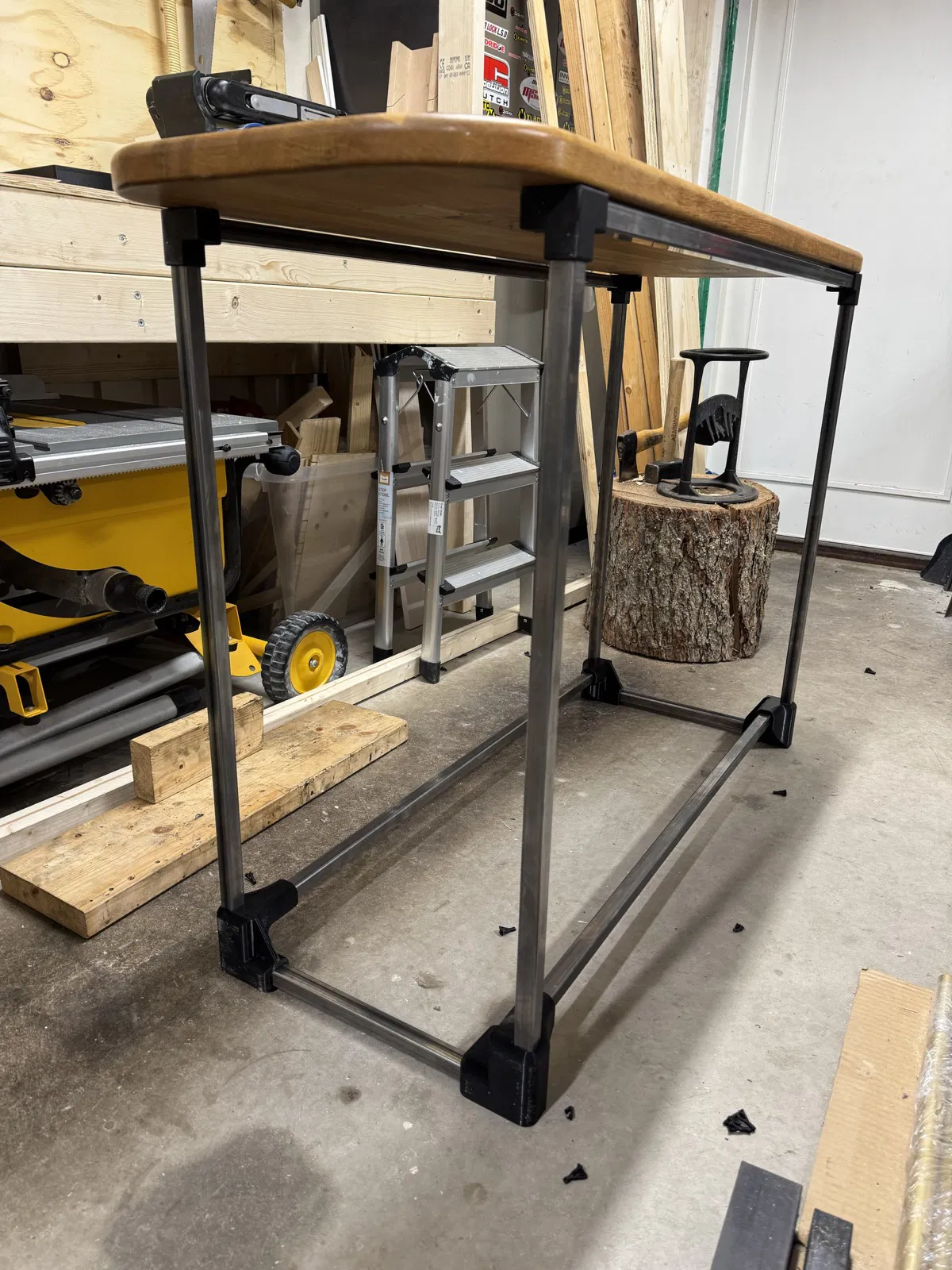

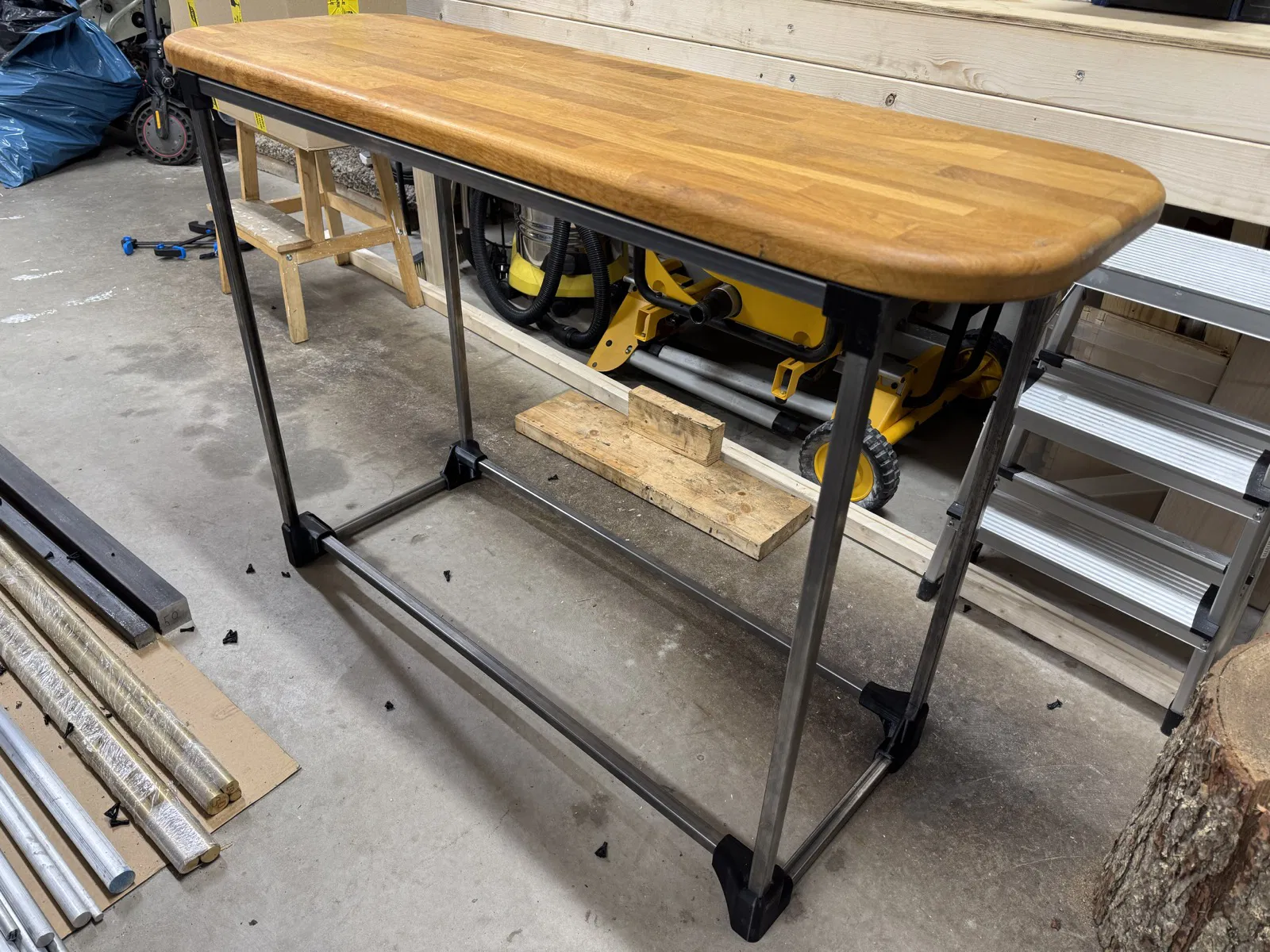

Máy hàn của mình bị hư nên phải xoay xở bằng những gì đang có. Đây là bộ corner bracket in 3D cho bàn offloading của mình.
Bracket dạng press-fit, độ khít khá chặt và còn tùy theo filament cũng như độ chính xác của máy in. Độ cứng/kết cấu đạt tốt nhất khi tất cả các góc đều được liên kết. Nếu tải nặng, bàn nên được neo vào tường hoặc kết cấu tương tự.

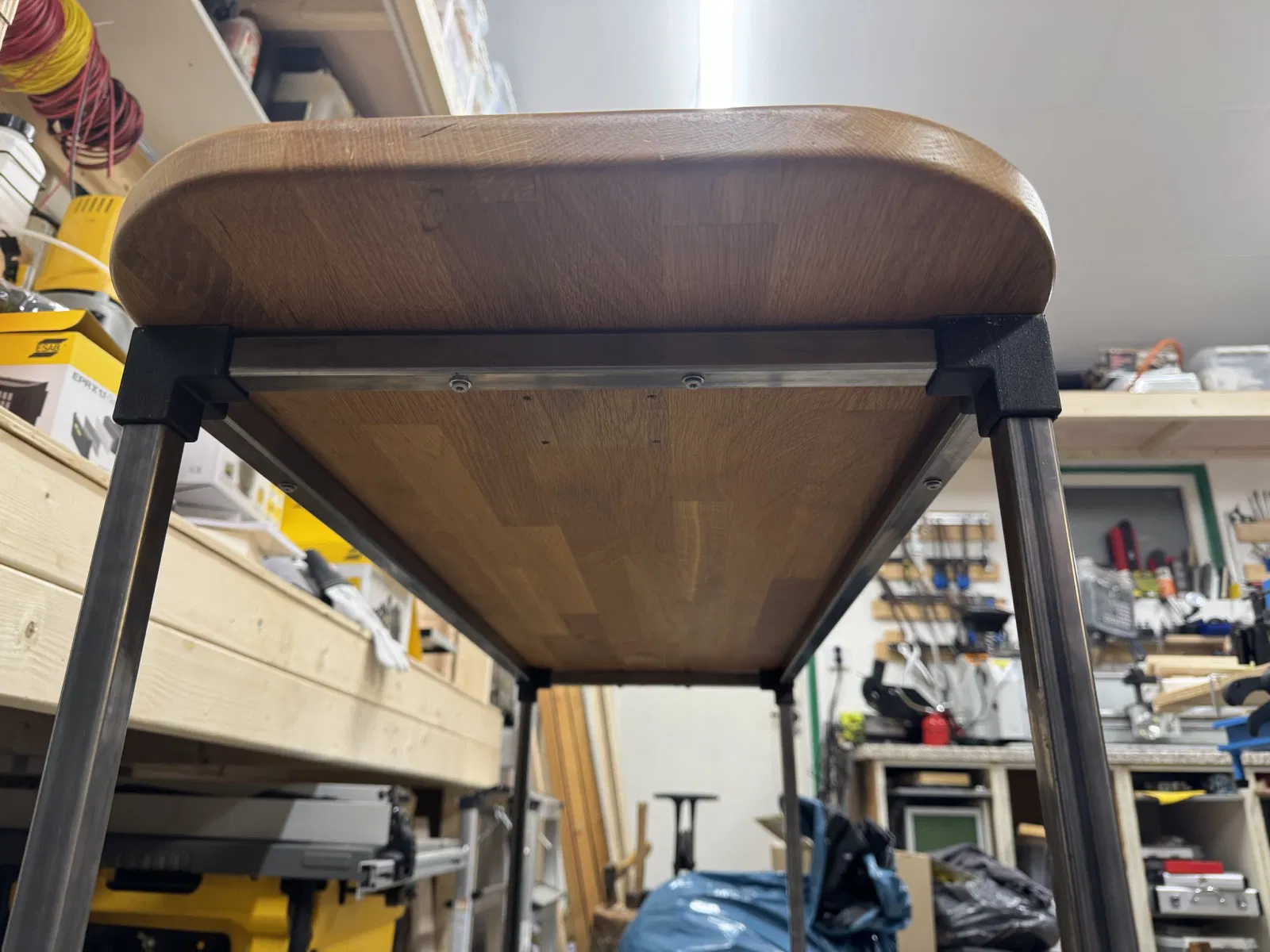

Phần cứng dùng chỉ gồm các ống vuông (mình dùng square tubing 20x20mm), cắt theo chiều dài theo nhu cầu, và vít gỗ để bắt mặt bàn gỗ.
Khi in, dùng infill cao và 4+ walls. Bộ bracket dưới có 4 cái, trong đó có 2 cái cần mirror trong slicer để ra "hai góc còn lại". Bracket trên thì giống nhau cho cả 4 góc.
Mình dùng PET-CF (có thể cần scale một chút tùy độ chính xác máy in của bạn để fit chuẩn nhất).
