PYLE Microphone Stand Boom Pivot (chốt pivot boom) thay thế

Chi tiết thay thế chốt pivot cho boom arm, dùng chung với cái chân PYLE giống trong mẫu “tripod junction” của mình.

Cụm boom pivot trên chân OEM là miếng sheet metal dập mỏng, ép không đủ lực lên ngàm giữ nên bị trượt và xệ xuống dù chỉ gắn micro nhẹ nhất. Còn lại thì cái chân vẫn chắc chắn, cứng cáp.

Mình muốn xử lý vụ pivot bị xệ/droop và tận dụng tối đa phần hardware zin. Chi tiết này gắn lên pad-eye nguyên bản của chân bằng đúng các món zin: rubber washers, carriage bolt, steel pressure washer và bộ locking lever/bolt assembly. Cái stud/knob khóa boom slider zin bị ngắn, nên mình thay bằng cây 5mm mình có sẵn. Phía còn lại của lỗ gắn locking knob được thiết kế theo kích thước để lắp M5 heat-set insert.

Mình in trên Core One với nozzle .4 và layer height .2mm (speed), vật liệu Sunlu PLA+. Úp ngược và dùng supports cho ra bản in sạch, đẹp.

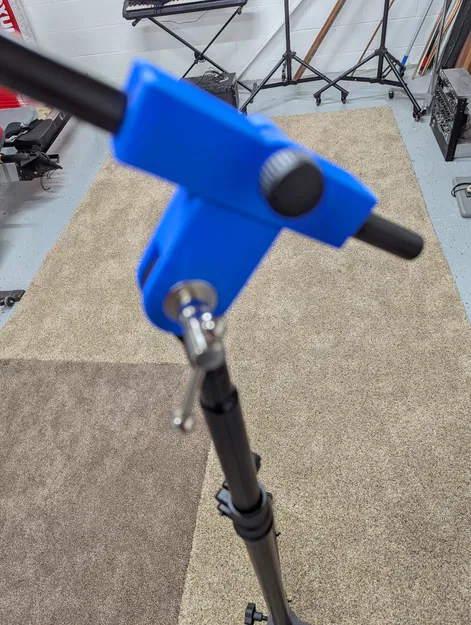

Lắp vô khít, và ngay cả khi không gắn núm khóa boom slide (cái ở trên), boom cũng không bị chạy.
