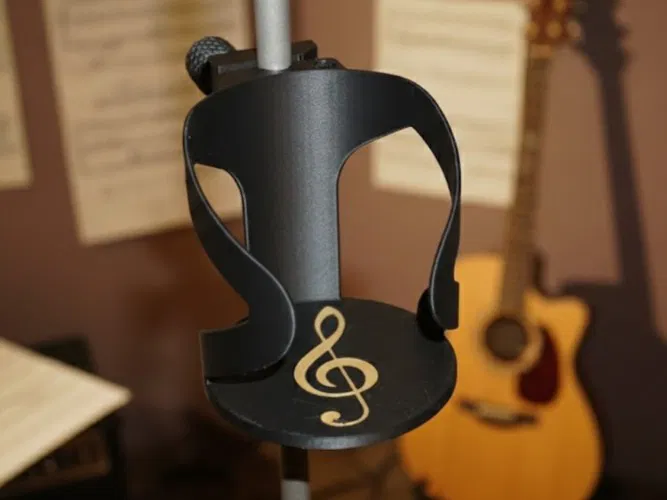

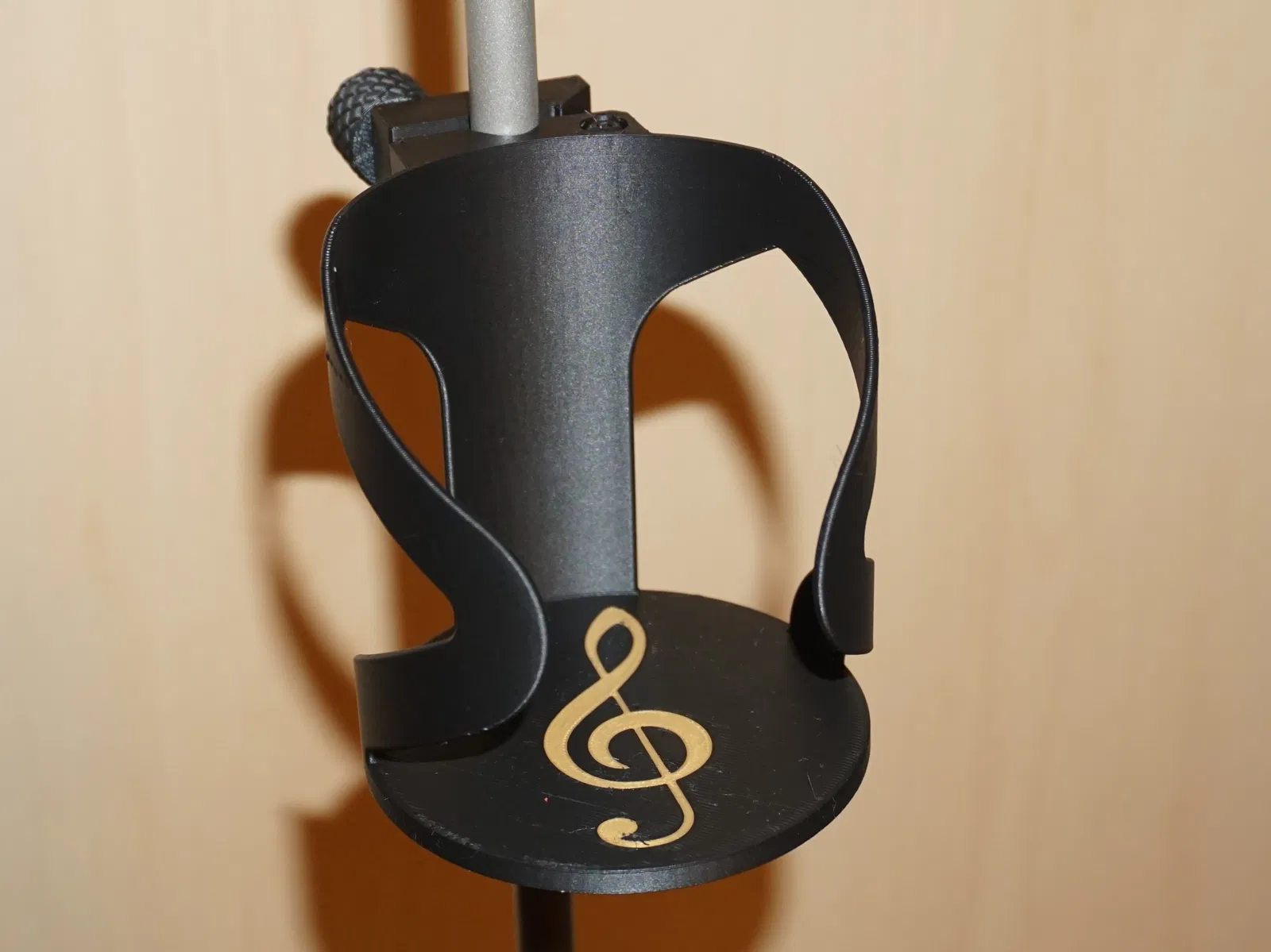

Giá treo ly/chai gắn giá nhạc “Ultimate Glass Holder for Music Stands”

Thiết kế này có hệ thống “Clipper” (kẹp) dạng module. Tùy theo đường kính ống trụ của chân giá nhạc, bạn có thể in đúng cỡ clipper để ôm sát và vừa khít với đồ của mình.

!! LƯU Ý QUAN TRỌNG !! ĐỌC KỸ DƯỚI ĐÂY TRƯỚC KHI IN !!

Bạn cần dừng in ở mức 85.8mm (layer 429 với chiều cao lớp 0.2mm) và lắp đai ốc M5 vào phần holder.

!! LƯU Ý QUAN TRỌNG !! ĐỌC KỸ Ở TRÊN TRƯỚC KHI IN !!

Phần cứng cần có (Hardware Needed)

Để lắp ráp holder, bạn cần các món sau:

• 1x vít M4 x 12mm: Dùng cho cơ cấu bản lề chính.

• 1x vít M5 x 30mm: Dùng để siết Clipper vào ống trụ của giá nhạc.

• 1x đai ốc M5

• Tùy chọn: Một mẩu nhỏ ống co nhiệt 5mm hoặc 5.5mm (hoặc một vòng O-ring/đệm cao su nhỏ) để gắn vào đầu vít M5. Mục đích là tránh cho vít bị rớt ra khi kẹp mở hết cỡ.

Mẹo lắp ráp & in (Assembly & Printing Tips)

• Chọn Clipper: Trước khi in, đo đường kính ống trụ của giá nhạc. Chọn file Clipper đúng với đường kính đó để kẹp ôm chặt.

• Vật liệu: Khuyến nghị dùng PLA cho tất cả các chi tiết.
