Delta-Rockwell 1 x 42 Grinder/Sander 31-35x — Pulleys

Delta-Rockwell 1 x 42 Grinder/Sander Pulleys/Wheels. Các chi tiết này vừa cho model 31-350 & 31-351.

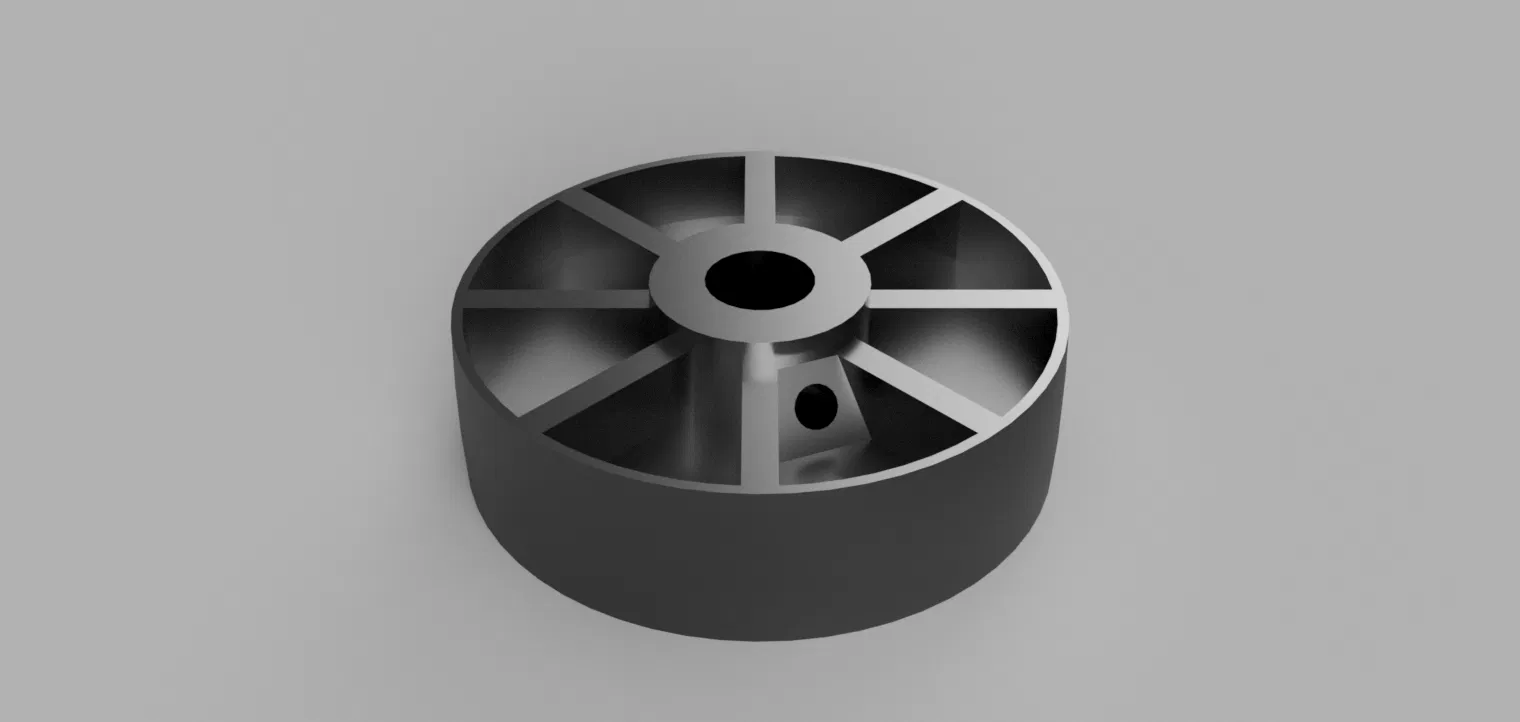

• Drive Pulley - PN: 926-11-991-9441

  • Rockwell 31-351 Drive Wheel NoTire v6

  • Mẫu này in nguyên khối 1 part. Mình in bằng PLA, infill 90%, bật supports everywhere, và để lỗ set screw hướng lên trên.

  • Sau đó taro lỗ set screw bằng tap 5/16-18. (Mình không taro xuyên suốt hết lỗ (có thử tới thử lui chút) để nó tự khóa khi gần chạm trục.)

• Large (Top) Pulley - PN: 406-04-406-002 (Cái zin đi kèm shaft và bearing, bạn sẽ phải tháo/chuyển từ đồ cũ sang)

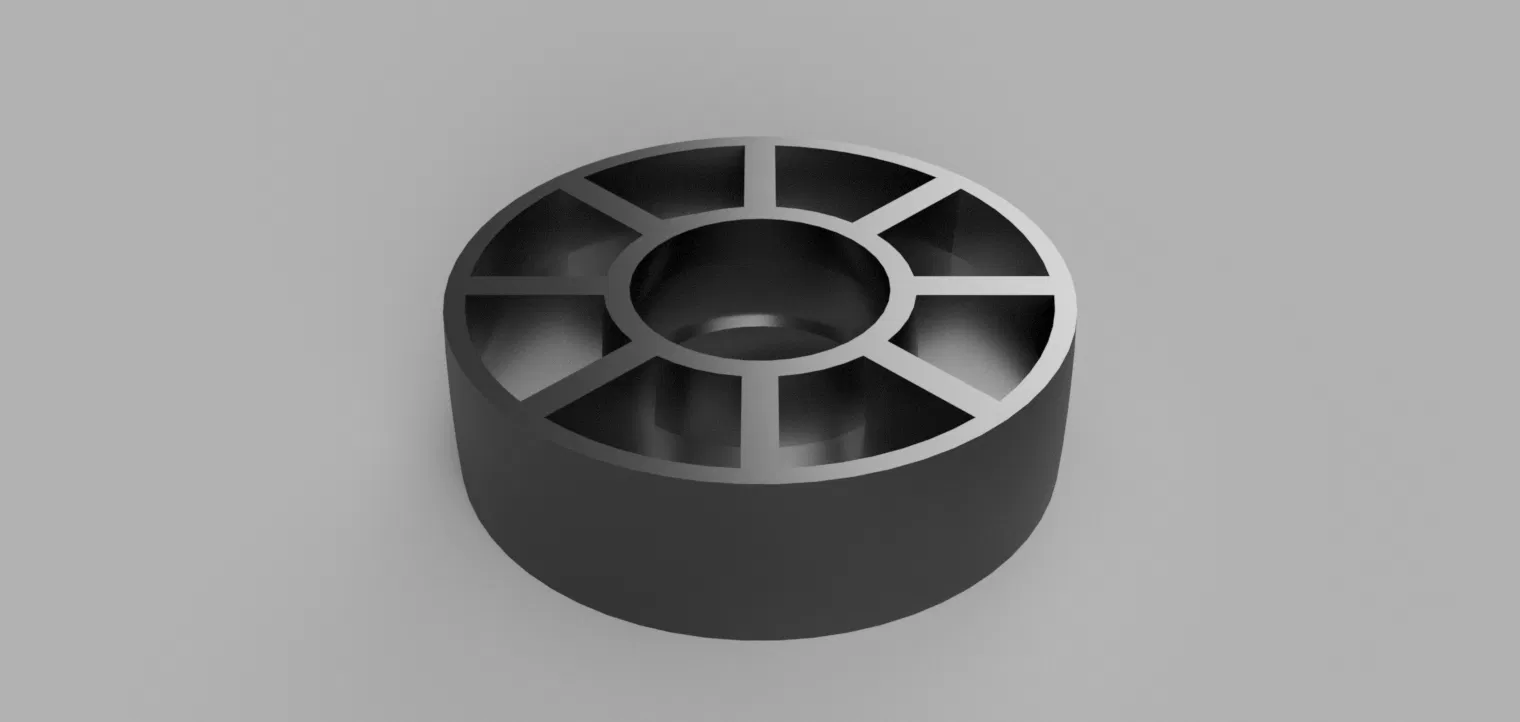

  • Rockwell 31-351 Large Idler NoTire (split) v5

  • Mẫu này in 2 nửa. Mình in bằng PLA, infill 90%.

  • Lắp bearing mới Fafnir 203PP.

  • Dán 2 nửa lại bằng keo acrylic (Weld-On / SCIGRIP 3)

• Idler Pulley (Small) - 926-11-991-9440 (Cái zin đi kèm bearing, bạn sẽ phải bổ sung/tháo chuyển)

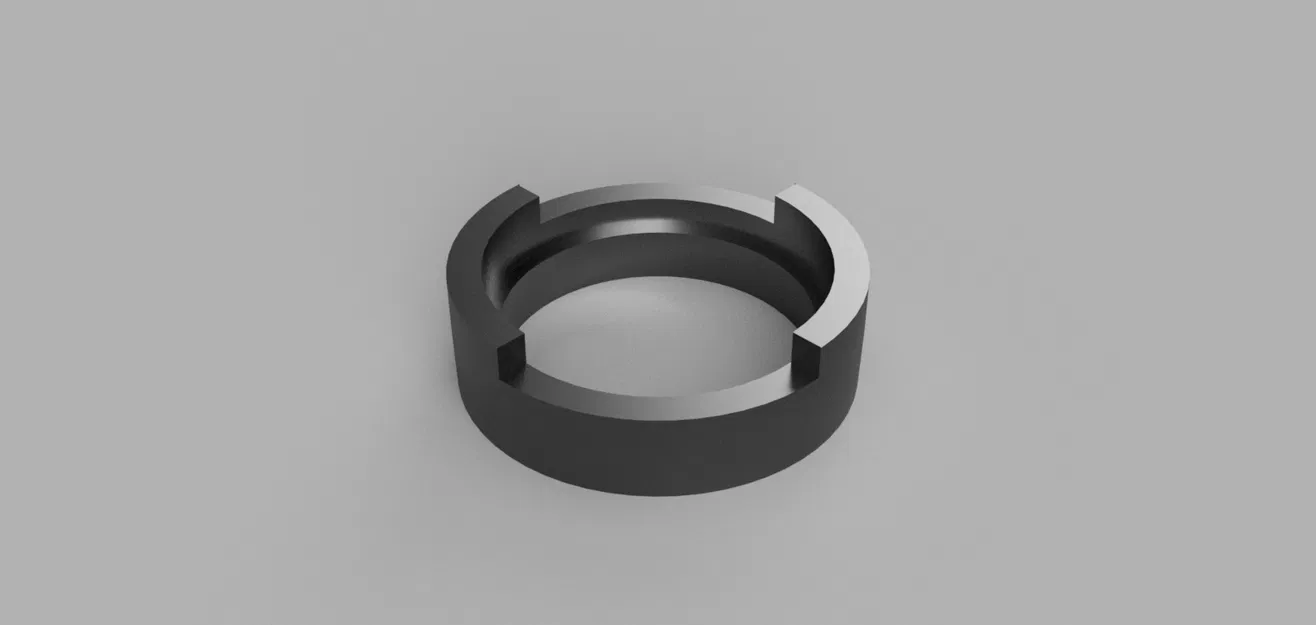

  • Rockwell 31-351 Small Idler NoTire (half) v2

  • In 2 cái vì file model chỉ là 1 nửa. Mình in bằng ABS, infill 90%.

  • Mình dùng ABS vì mấy bánh này quay nhanh và bearings nóng lên khá nhiều, nên mình không muốn bị biến dạng do nhiệt.

  • Lắp bearing mới Fafnir 203PP.

  • Dán 2 nửa lại bằng keo cyanoacrylate.

Ghi chú về bearing: Pulley lớn và pulley idler dùng chung một loại bearing. Mình thay bằng Fafnir 203PP vì sẵn có nhiều. Nó tương đương loại zin Triad 203 K: bore 17 mm, đường kính ngoài 40 mm, bề rộng 12 mm. Tính tốc độ pulley quay nhanh nhất (idler nhỏ) thì khoảng 7700 RPM. Fafnir được rating 10,000 RPM.
