Bench PSU với USB PD3.1 và module XY-SK150S

Mô tả

Bench PSU dạng switching dựa trên module MPPT Sinilink XY-SK150S, cho công suất 150W qua DC5525 hoặc 140W qua USB PD3.1.

BOM cần có

1. Module MPPT Sinilink XY-SK150S;

2. USB PD 3.1 trigger loại compact trên Aliexpress (lưu ý chọn bản “high voltage”; cũng có thể thay bằng PD trigger khác cùng kích thước, miễn là không vượt quá điện áp vào tối đa 36V của module);

3. Jack DC5525 gắn panel, ren ngoài M8;

4. Công tắc gạt MTS-103;

5. Cọc Banana gắn panel dòng cao trên Aliexpress (có thể dùng loại khác nếu chịu được 8A và kích thước tương thích)

6. 1x heat insert M2 và 1x vít M2 dài 6–8mm;

7. 0,5m dây đồng mềm bọc cách điện tiết diện 0,75–1mm2 (AWG 17–18) (nhỏ hơn sẽ không đủ cho dòng tới 8A; lớn hơn sẽ khó hàn vào các lỗ via của PD trigger);

8. 4x chân cao su dán.

In 3D

Mình dùng PLA xanh và trắng, layer 0,2mm, 3 perimeters, infill 35%; tuy vậy giảm infill và chất lượng một chút vẫn đủ để ra chi tiết dùng được.

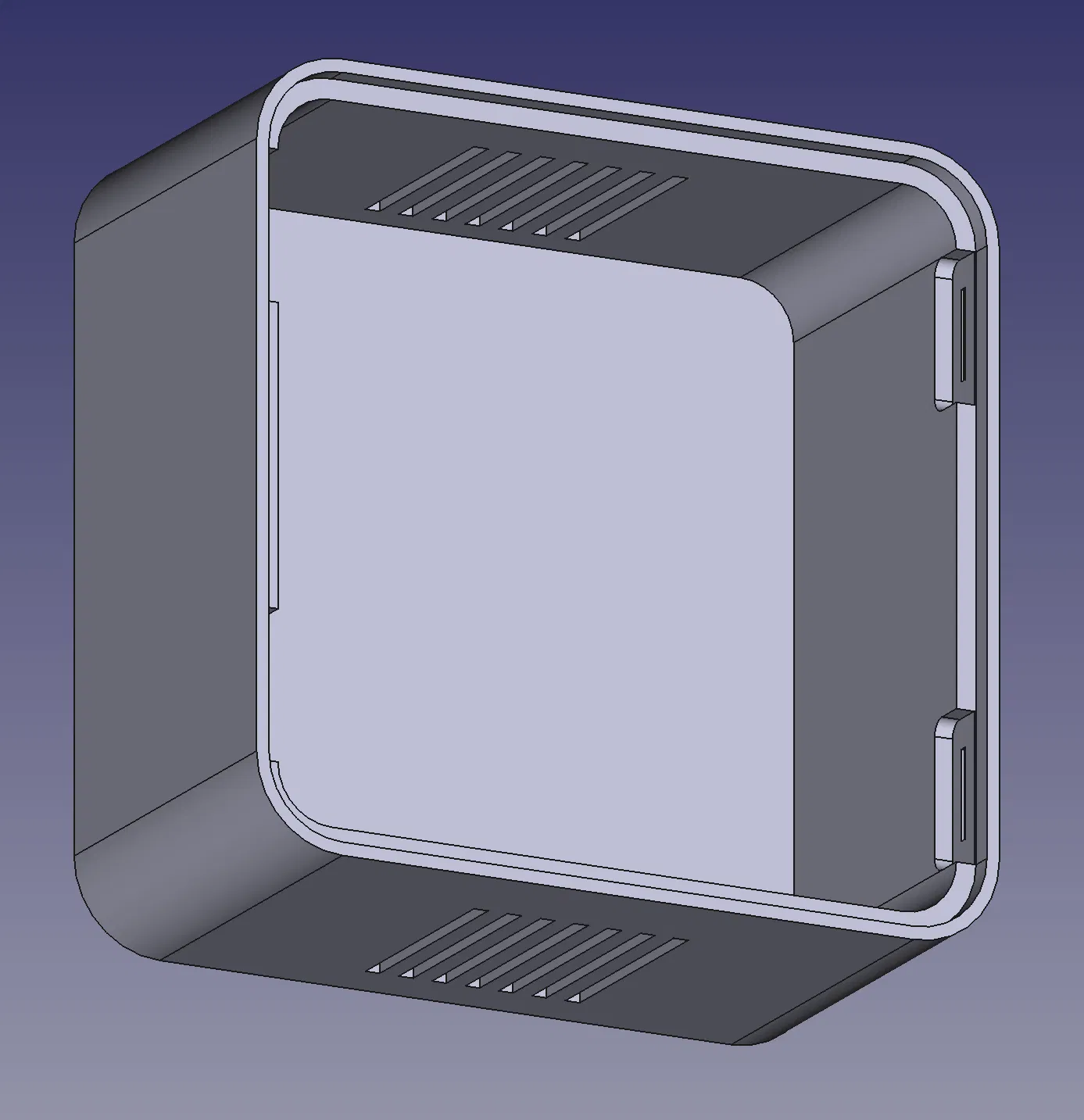

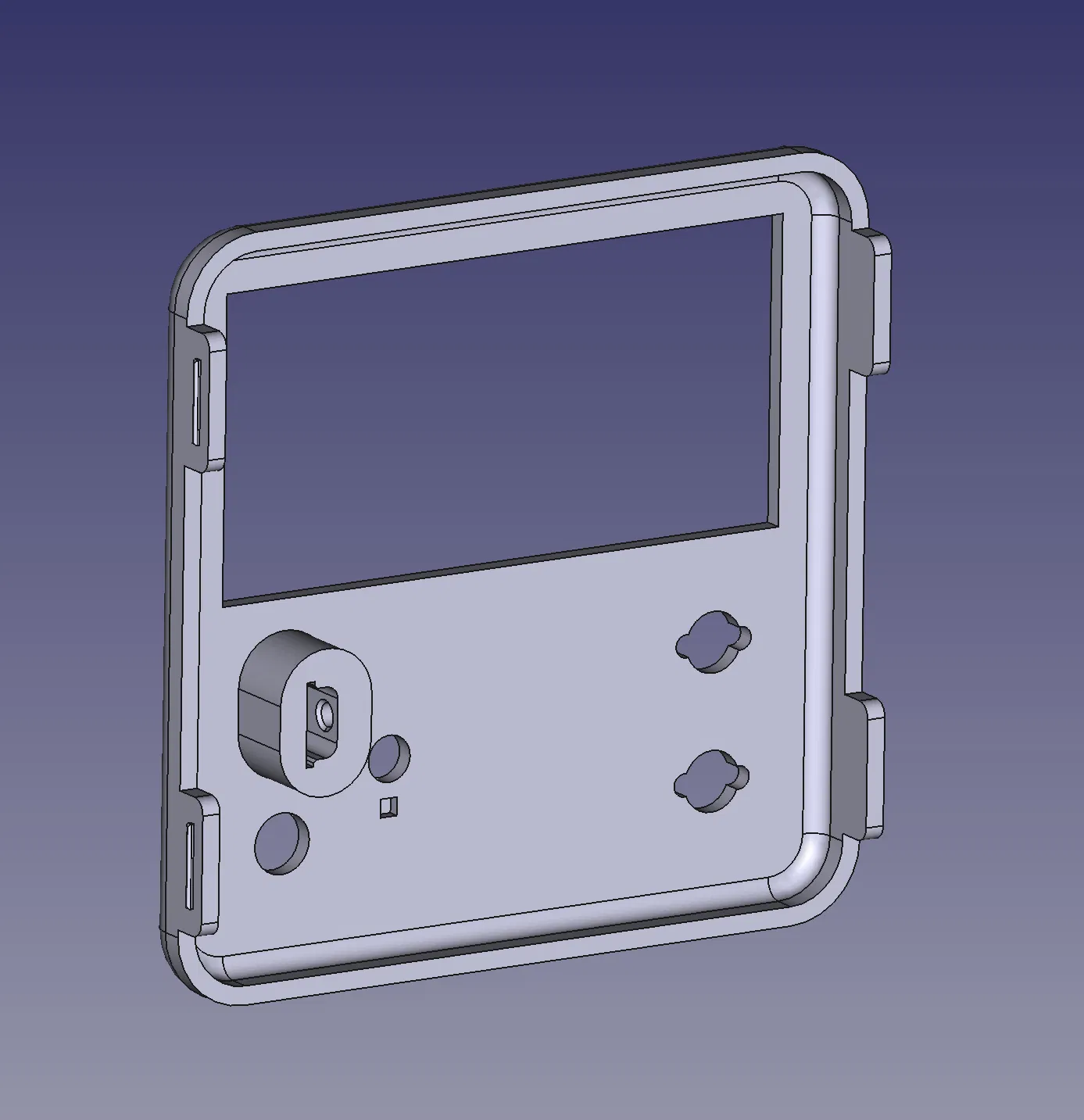

Hướng đặt mẫu khi in theo hình dưới:

Lắp ráp

Quy trình lắp gồm các bước:

1. Ép heat insert 2mm vào ngàm gắn PD trigger;

2. Set PD trigger về 28V (để chừa chút biên điện áp, nhưng sẽ giới hạn công suất PD còn 140W) hoặc giới hạn 36V (để tối đa công suất, nhưng đẩy MPPT lên sát mức điện áp tối đa) bằng cách hàn nối (solder bridge) pad số 2 hoặc số 3 tương ứng;

3. Lắp PD trigger và siết cố định bằng vít M2;

4. Lắp các linh kiện còn lại: module MPPT, jack DC5525, cọc Banana, công tắc gạt;

5. Đi dây và hàn tất cả. Nhớ tráng thiếc (tin) và dẹt đầu dây đưa vào MPPT và quanh cọc Banana để tiếp xúc tốt. Hoặc có thể dùng ferrules và cos tròn dạng O;

6. Kiểm tra lại dây và test PSU khi cấp nguồn từ jack DC và sạc PD. Có thể thử chập hai cọc Banana, đặt giới hạn 8A trên module MPPT để kiểm tra xem có mối nối nào lỏng gây nóng không;

7. Nếu mọi thứ chạy đúng thì bấm FrontPanel vào BackCase;

8. Dán chân cao su vào đáy BackCase;

9. Xong.

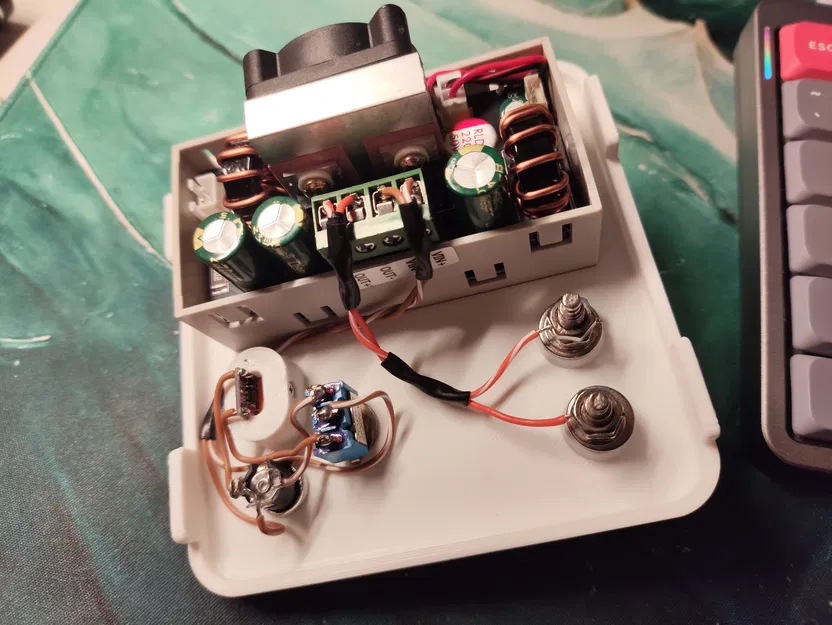

Bạn có thể tham khảo ảnh sau:
