Bộ Autostream Mount Kit cho đầu CD Technics SL-PG3/4/5

Bản in này cho phép lắp một Raspberry Pi Zero hoặc Zero2W vào bên trong đầu CD Technics SL-PG3/4/5.

Warning: Mod này yêu cầu mở máy và can thiệp vào thiết bị dùng điện lưới (mains), đồng thời phải cắt nắp (lid) của đầu CD. Hãy chắc chắn bạn thật sự tự tin khi làm việc với đồ điện tử vintage trước khi tiếp tục.

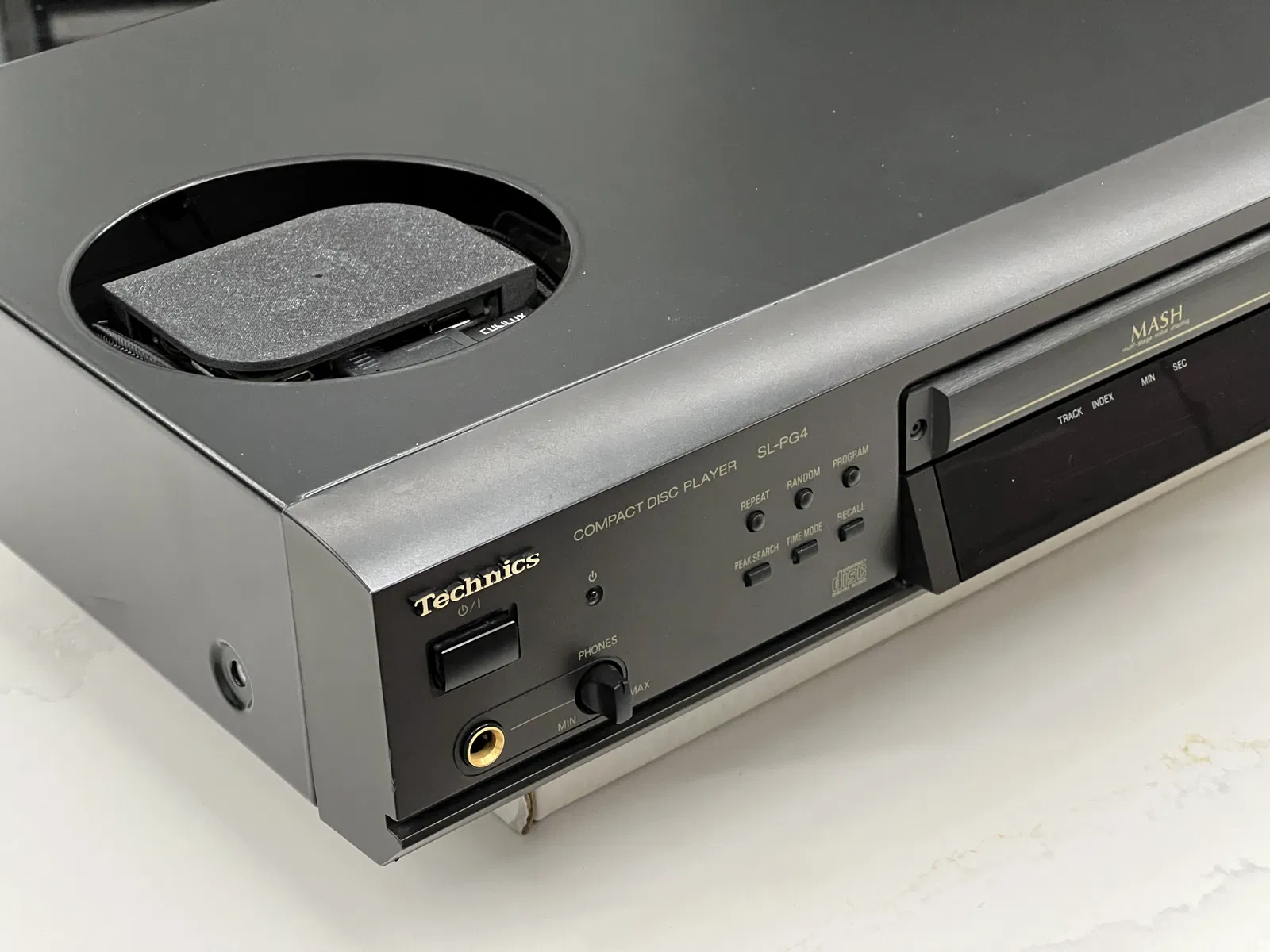

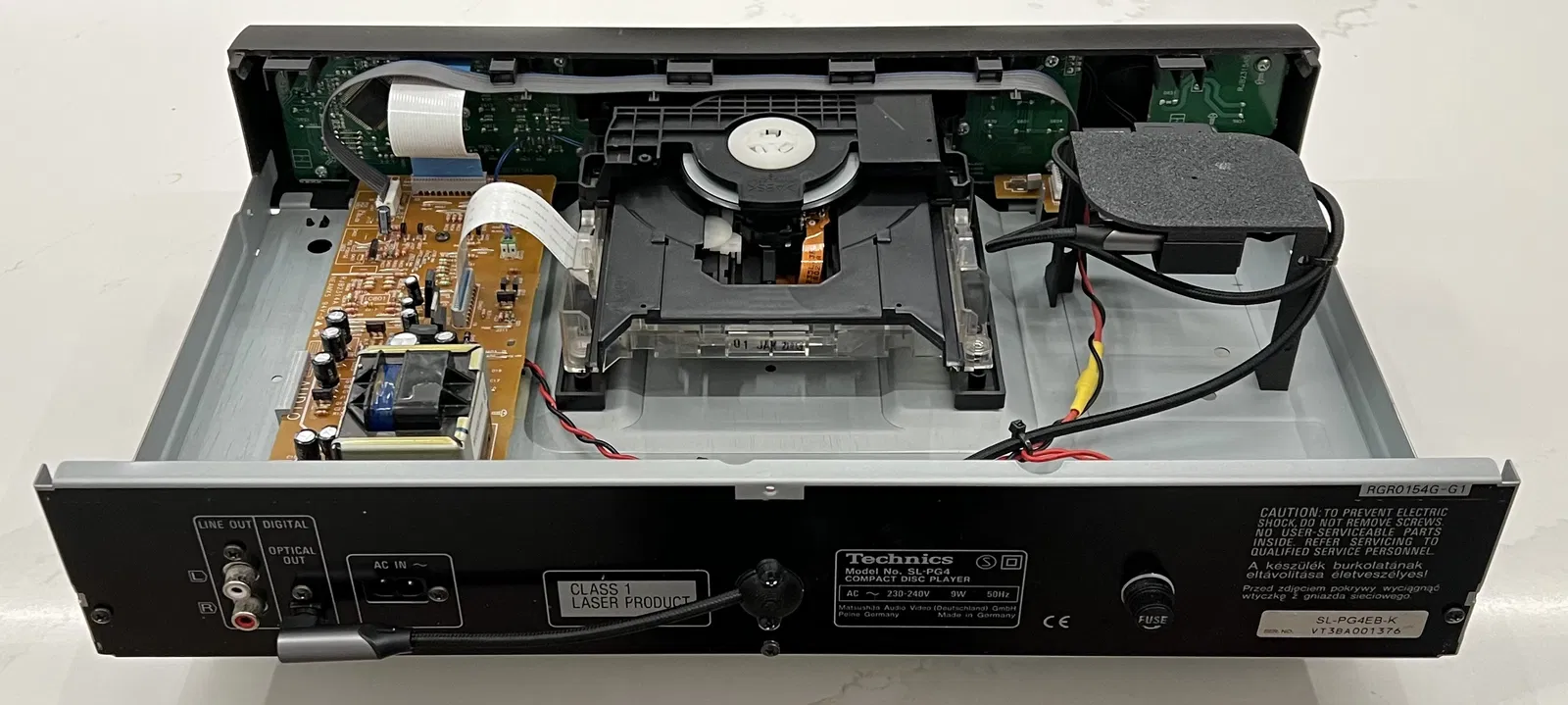

Bộ mount được thiết kế dựa trên các lỗ sẵn có từ nhà máy nhưng đang không dùng trên chassis, và đặt Pi Zero sát ngay phần trên của vỏ máy. Nên dùng mũi khoét lỗ (hole-saw) 114mm để cắt trên nắp máy. Mục đích là để tín hiệu WiFi có đường thoát rõ ràng ra ngoài vỏ. Sau đó, nắp tròn lớn sẽ che lỗ này và được gắn bằng 4 ngàm lò xo (spring mounts).

Nên in bằng PETG vì cần độ đàn hồi cho các ngàm kẹp (clip-mounts) của nắp, và cho phần snap-on phía trên của SPDIF dongle.

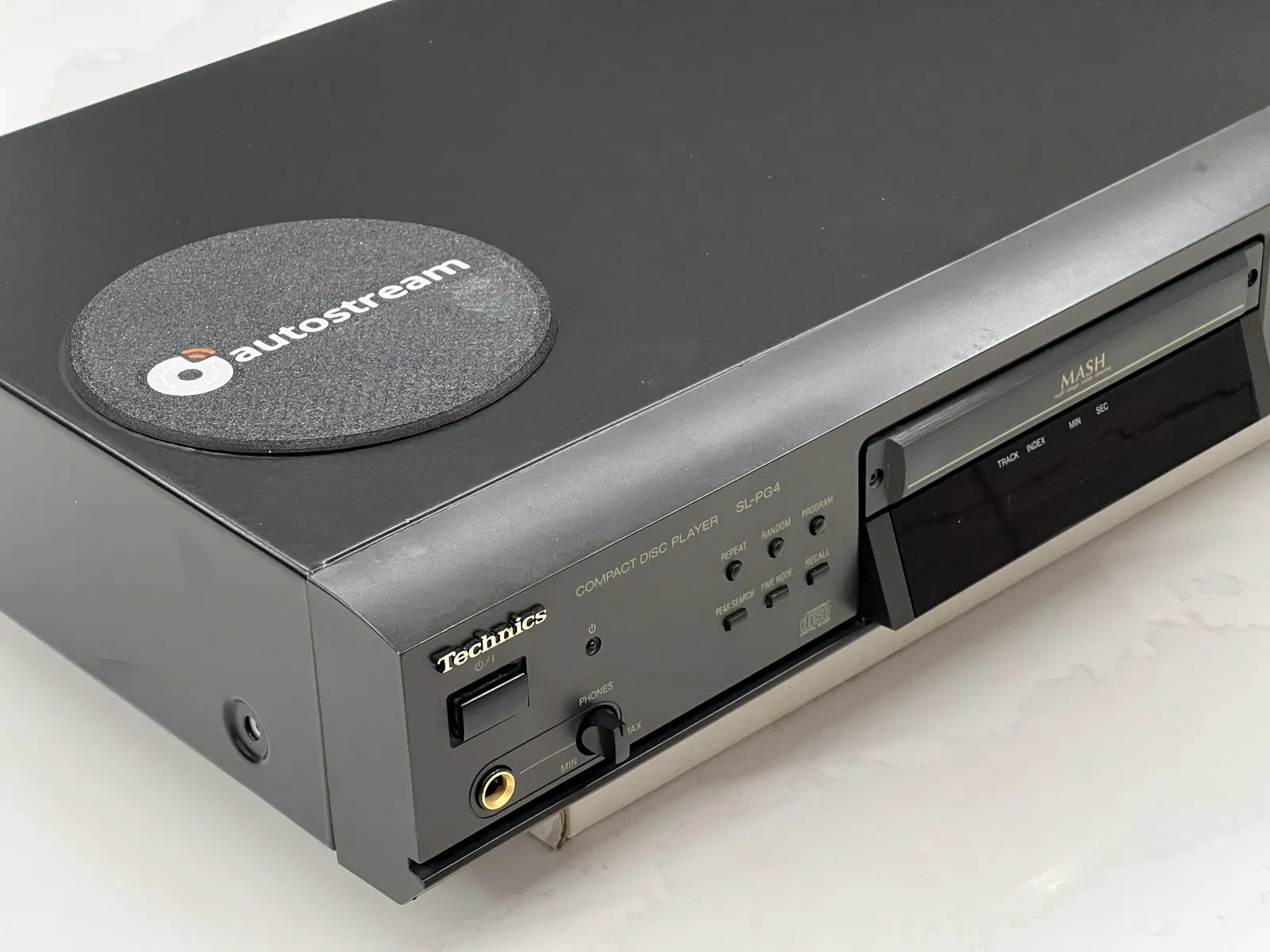

Logo Autostream có thể in nhiều màu nếu bạn muốn (xoay model 180° trên build plate để làm việc này, rồi xoay lại đúng hướng để in).

Yêu cầu:

1. 4x vít M2.5 dài 5mm để bắt các spring mounts vào đĩa cover

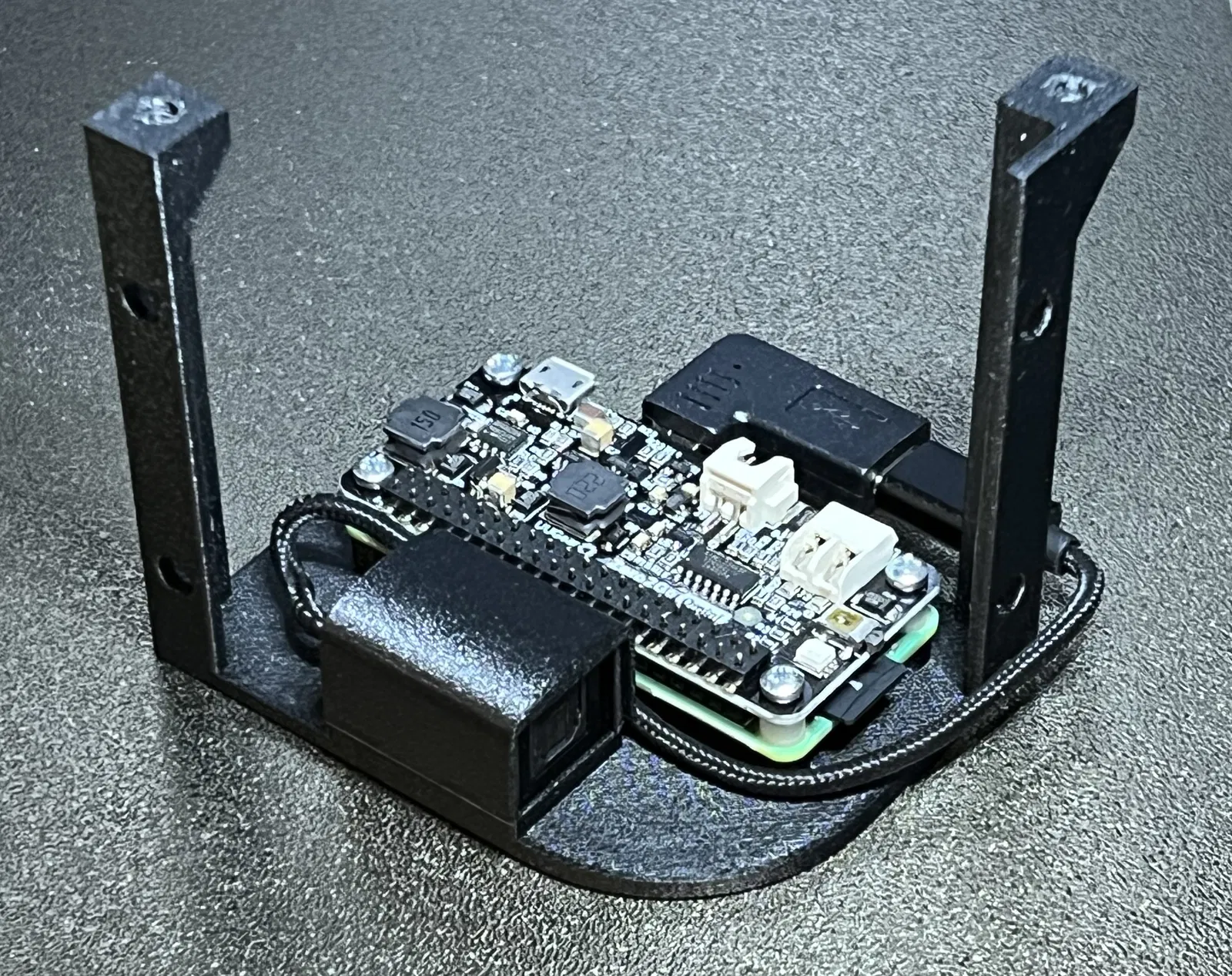

2. 4x vít M2.5 dài 10mm để bắt Raspberry Pi (kèm PSU Zero2Go đã gắn)

3. 2x vít tự ren M3 (self-tapper) để bắt bracket vào chassis của đầu CD

4. 2x vít tự ren M3 (self-tapper) để cố định grommet của cáp SPDIF

5. Mũi khoét lỗ 114mm (hoặc jigsaw) để cắt tấm nắp trên của máy

Thiết kế dành cho:

1. Raspberry Pi Zero 2W

2. UU Gear Zero2Go power supply hat cho Zero

3. Cubilux SPDIF dongle

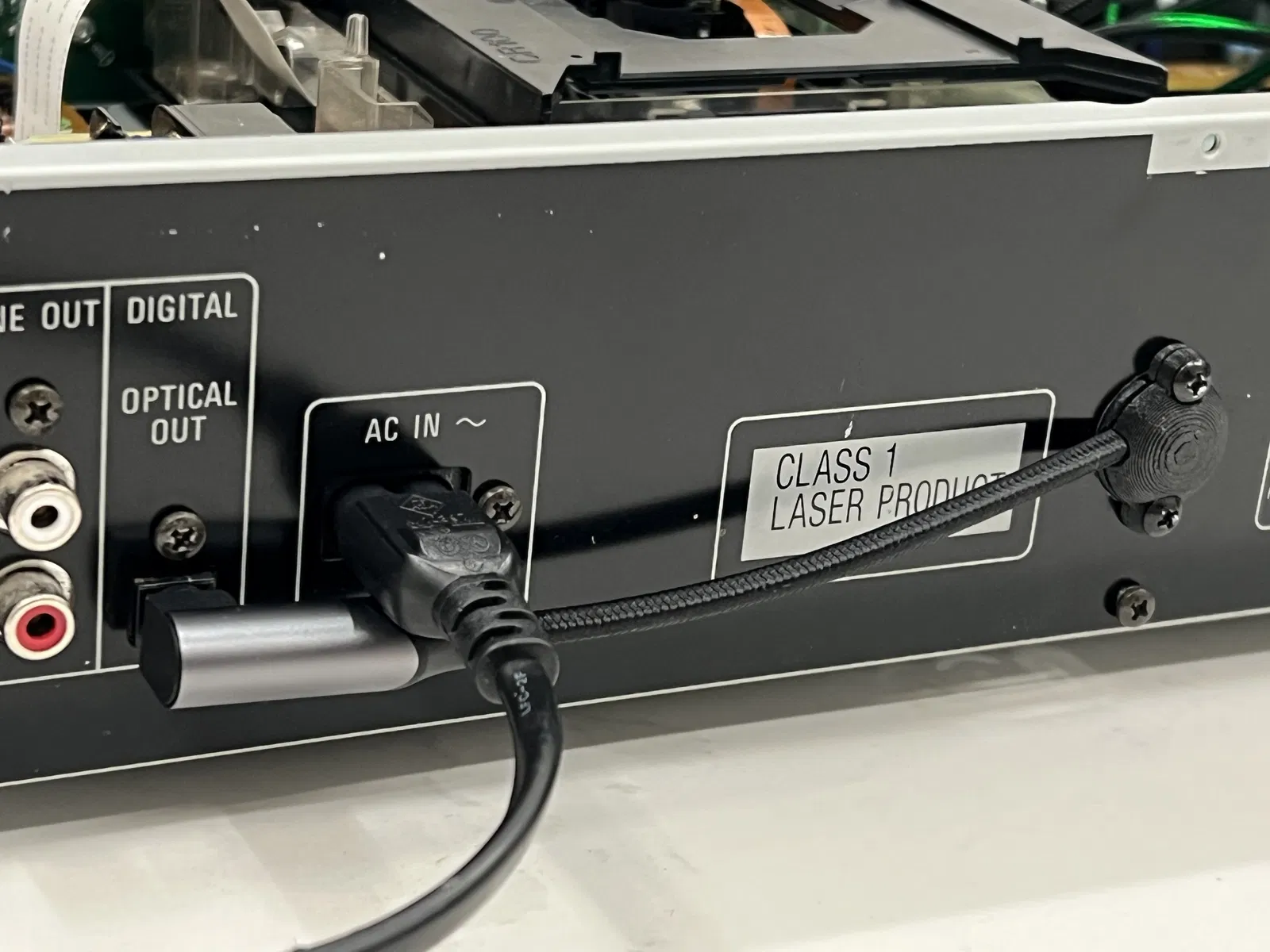

Grommet cho cáp quang cần một lỗ 20mm ở mặt lưng (back panel) của chassis và có thể kẹp chắc cáp bện (braided) 4.5mm như VENTION Right Angle Toslink Cable.

Thiết lập in khuyến nghị:

• Vật liệu: PETG

• Layer height: 0.2mm

• Wall Loops: 6

• Infill: 25%

• Supports: Không cần

• Orientation: Theo file cung cấp (xoay model để tô màu logo nếu cần, rồi xoay lại để in)

Xem thêm thông tin tại Lo-tech.co.uk.
