Ngàm gắn console Havis cho Motorola APX-8500 Mobile Remote Head Mount

Havis console mounting Motorola APX-8500 Mobile Remote Head Mount

Món này để giúp màn hình radio dễ nhìn hơn. Ban đầu nó được gắn nằm phẳng nên rất khó nhìn màn hình, và cũng không an toàn cho người vận hành.

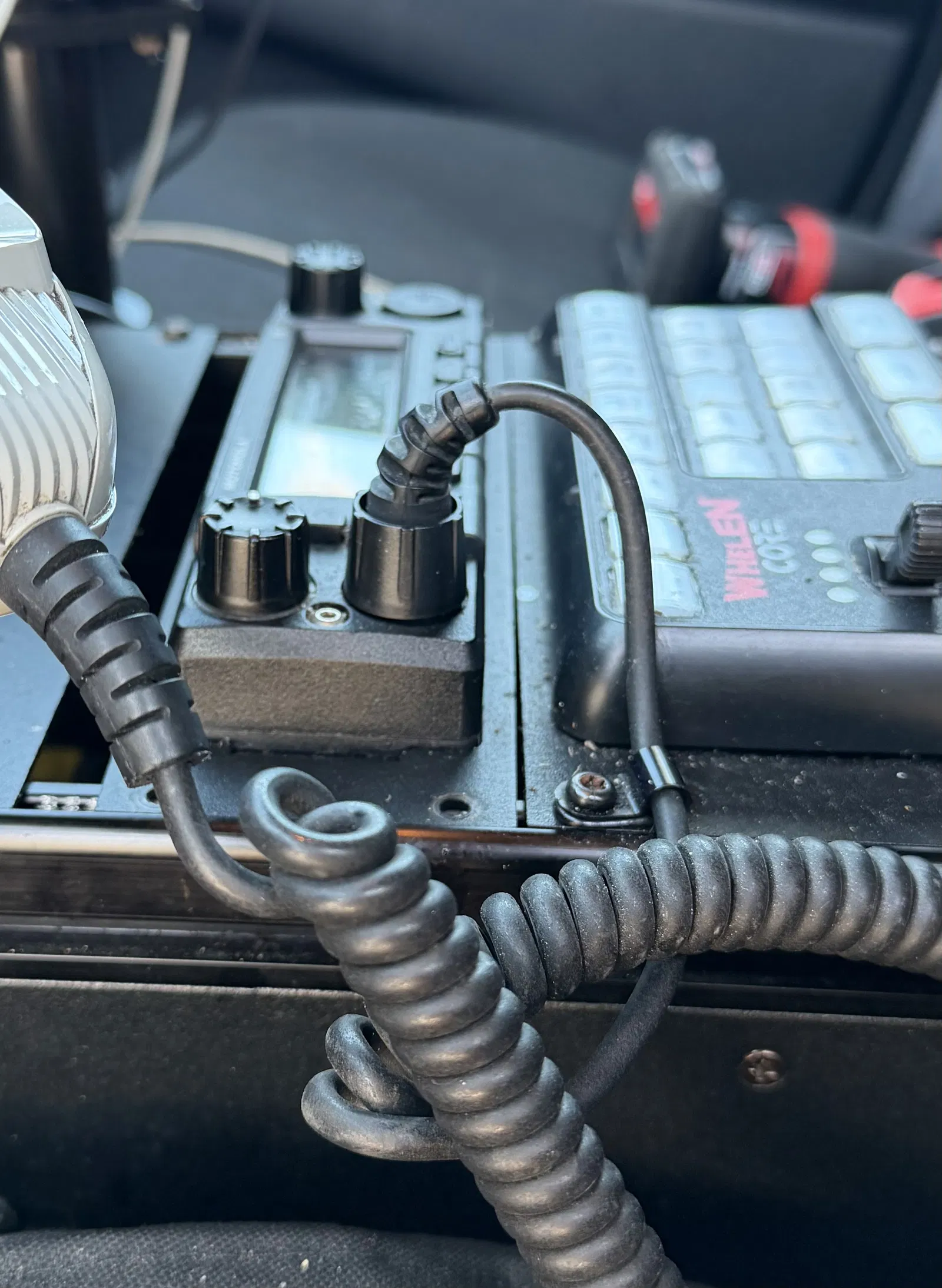

Bữa trước tôi chạy chiếc xe này đem đi bảo dưỡng mà ngồi ghế tài xế gần như không nhìn được màn hình radio. Để màn hình hướng thẳng lên trên thì quá tệ. Bị chói nhiều và góc nhìn gần như không thể. Tôi quyết định xử lý chuyện này bằng kỹ năng kỹ thuật của mình và máy in 3D. Góc cuối cùng là ngẩng lên 22 độ so với vị trí phẳng ban đầu.

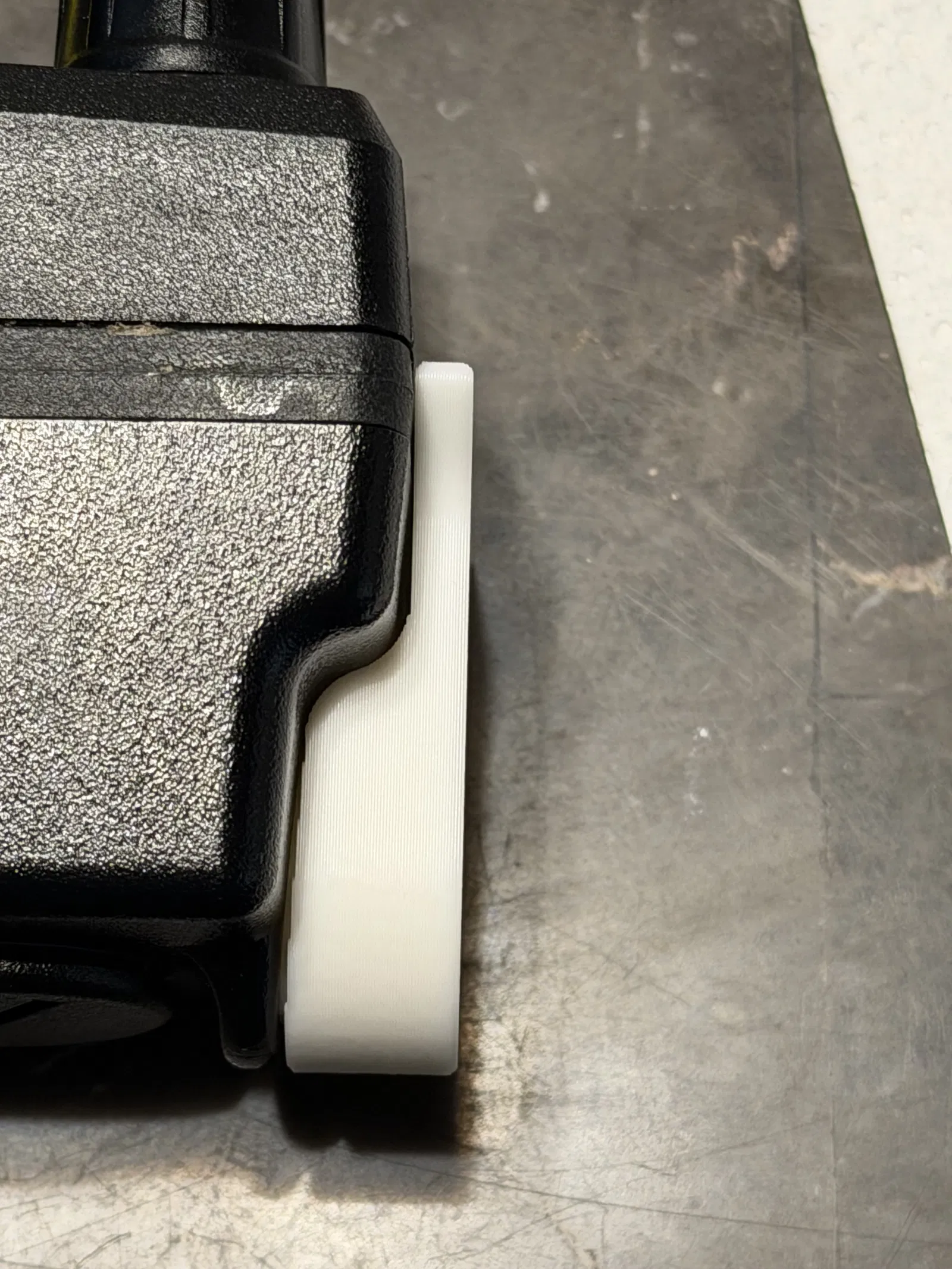

Tôi đo hình học kỹ nhất có thể. Tôi in thử phần “tai” màu trắng (trong hình) bằng PLA để kiểm tra hình học, bao gồm cả góc draft 3 độ. Kết quả ra ổn.

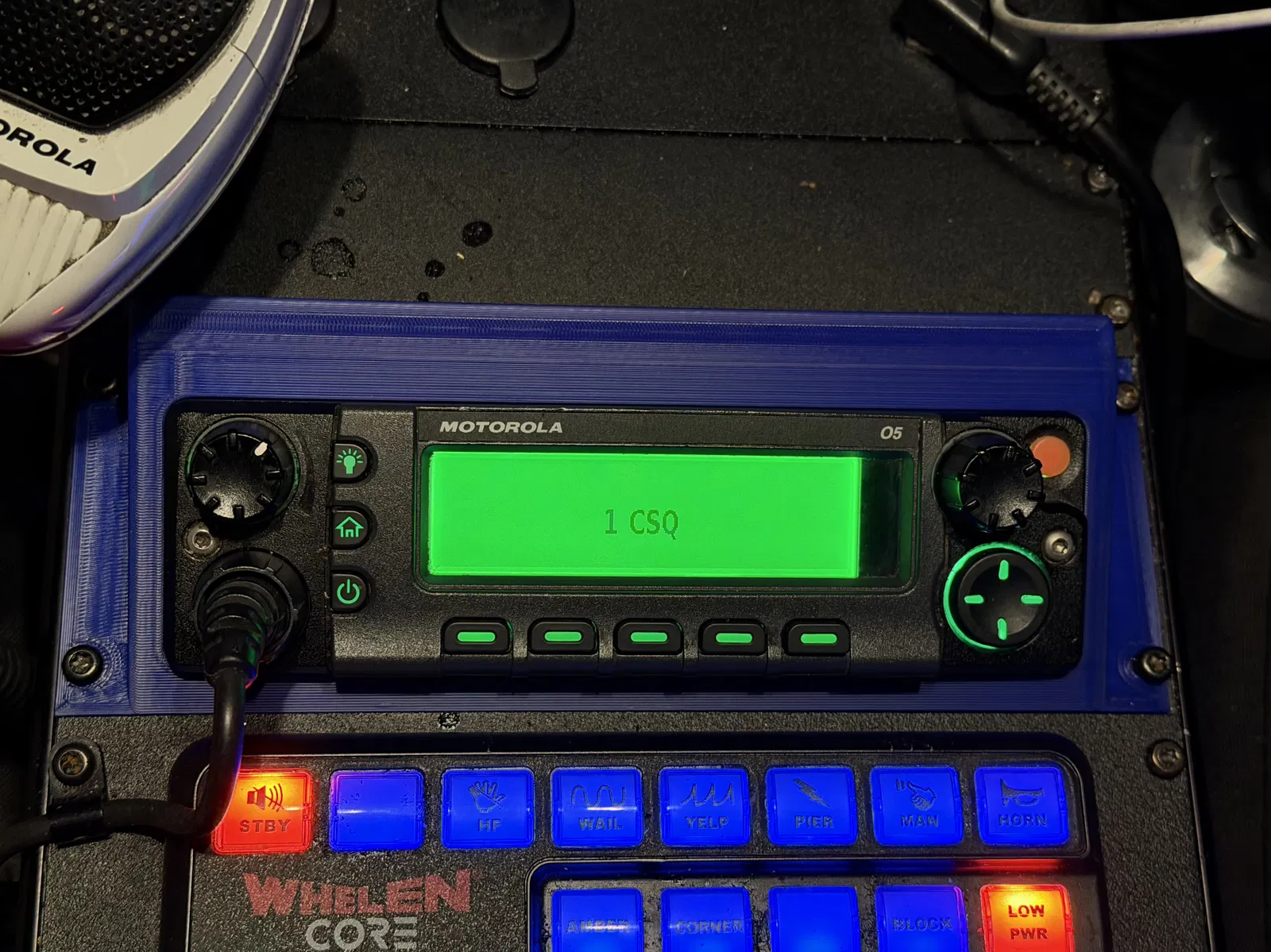

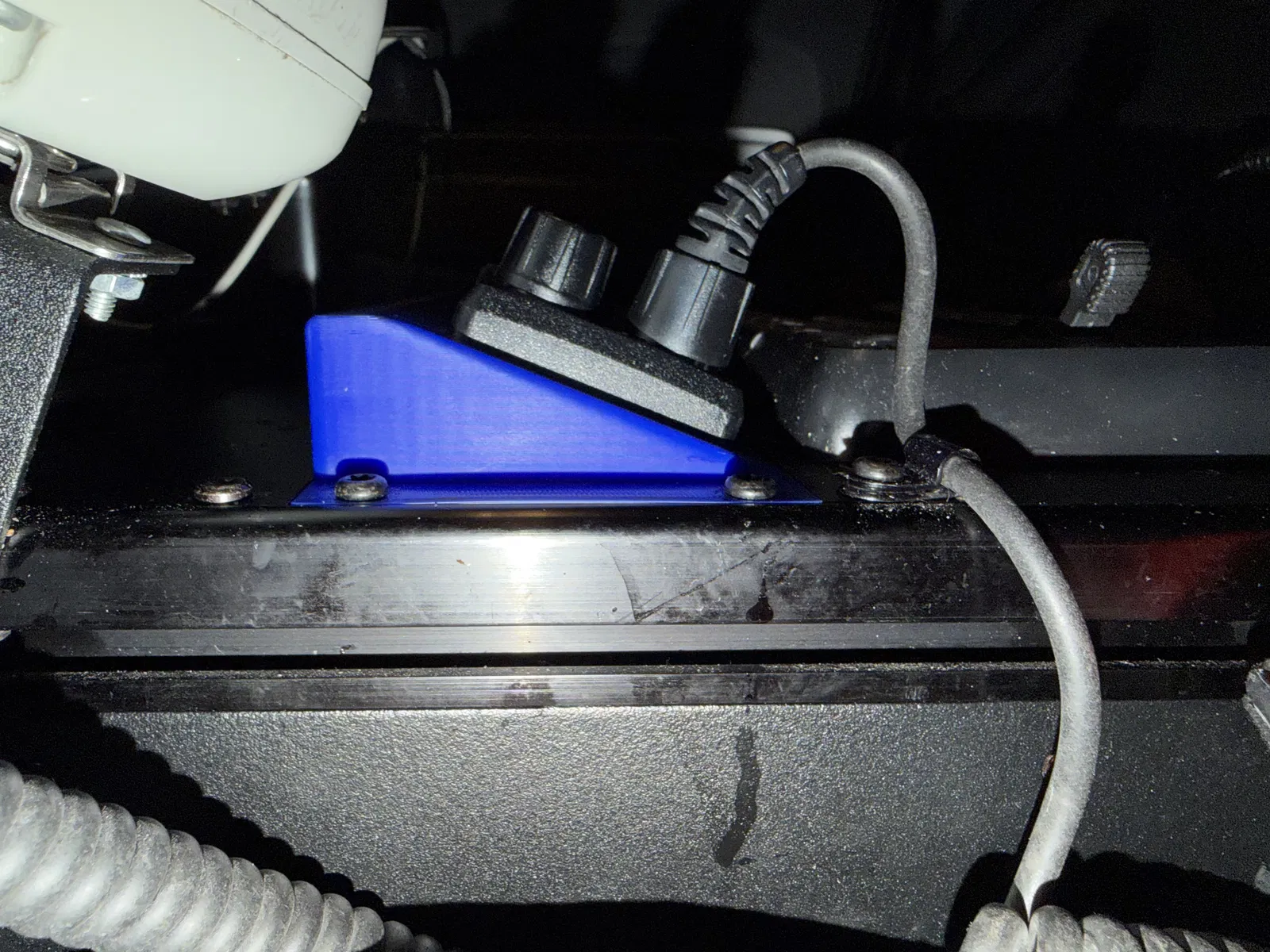

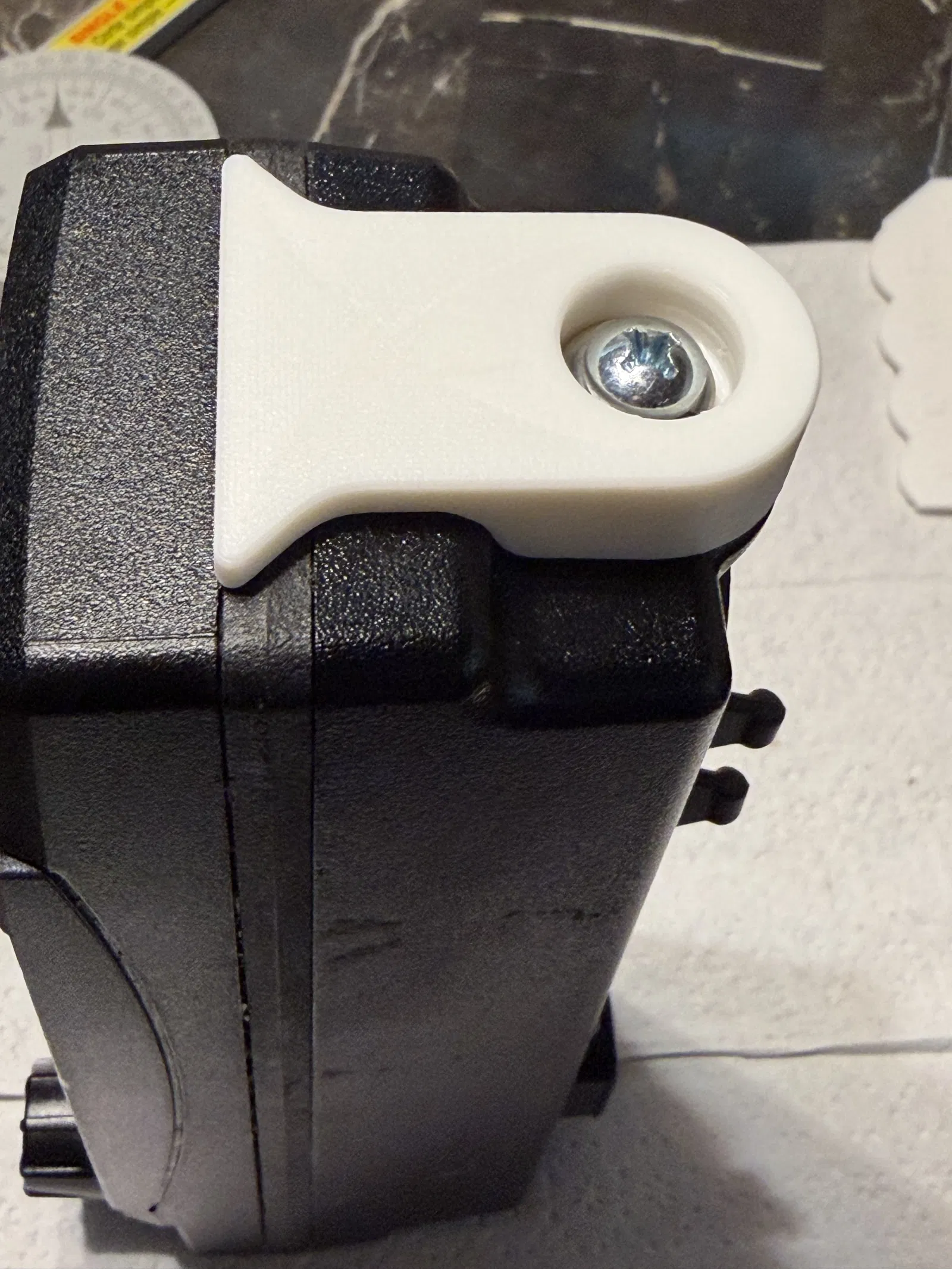

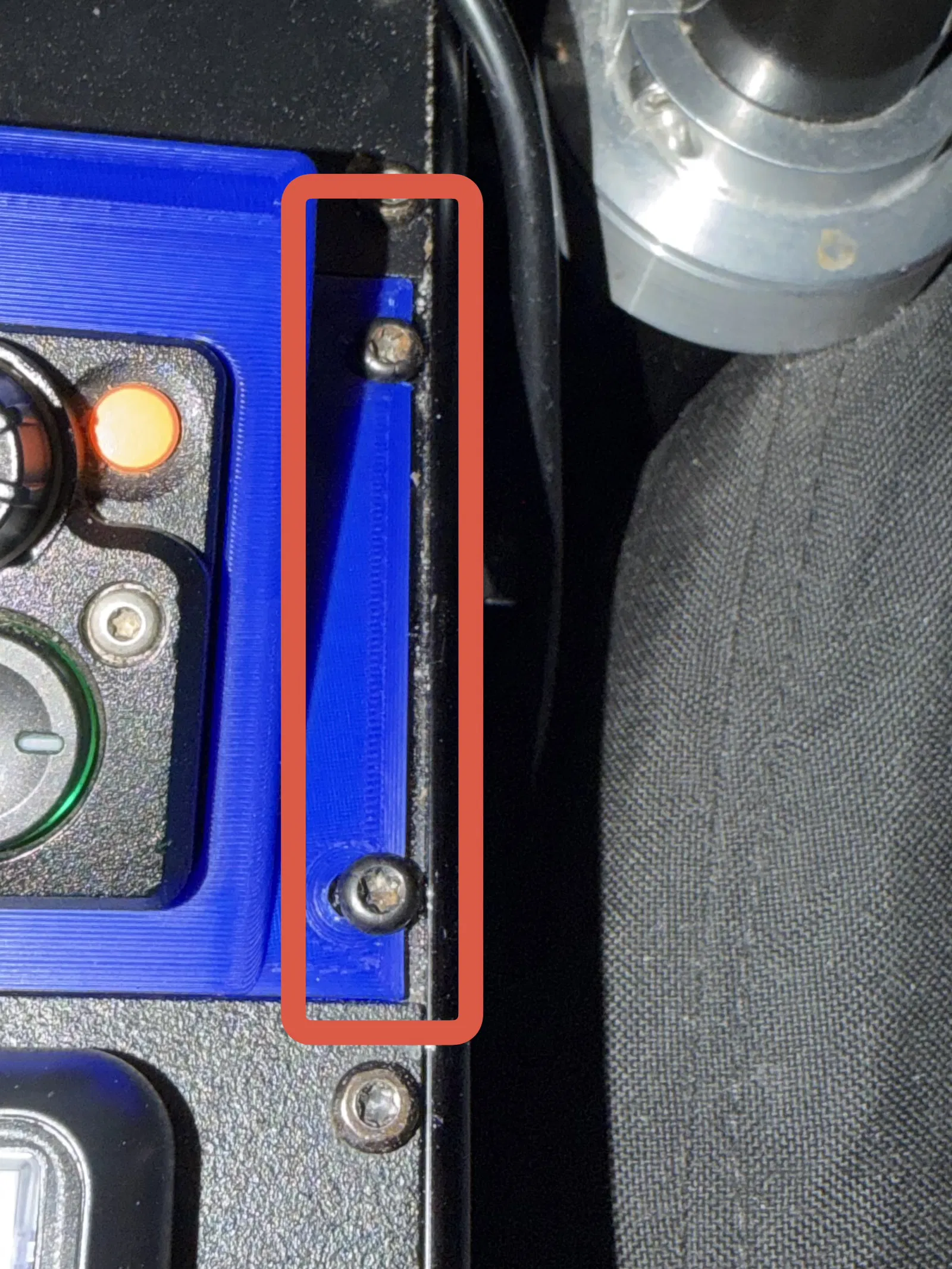

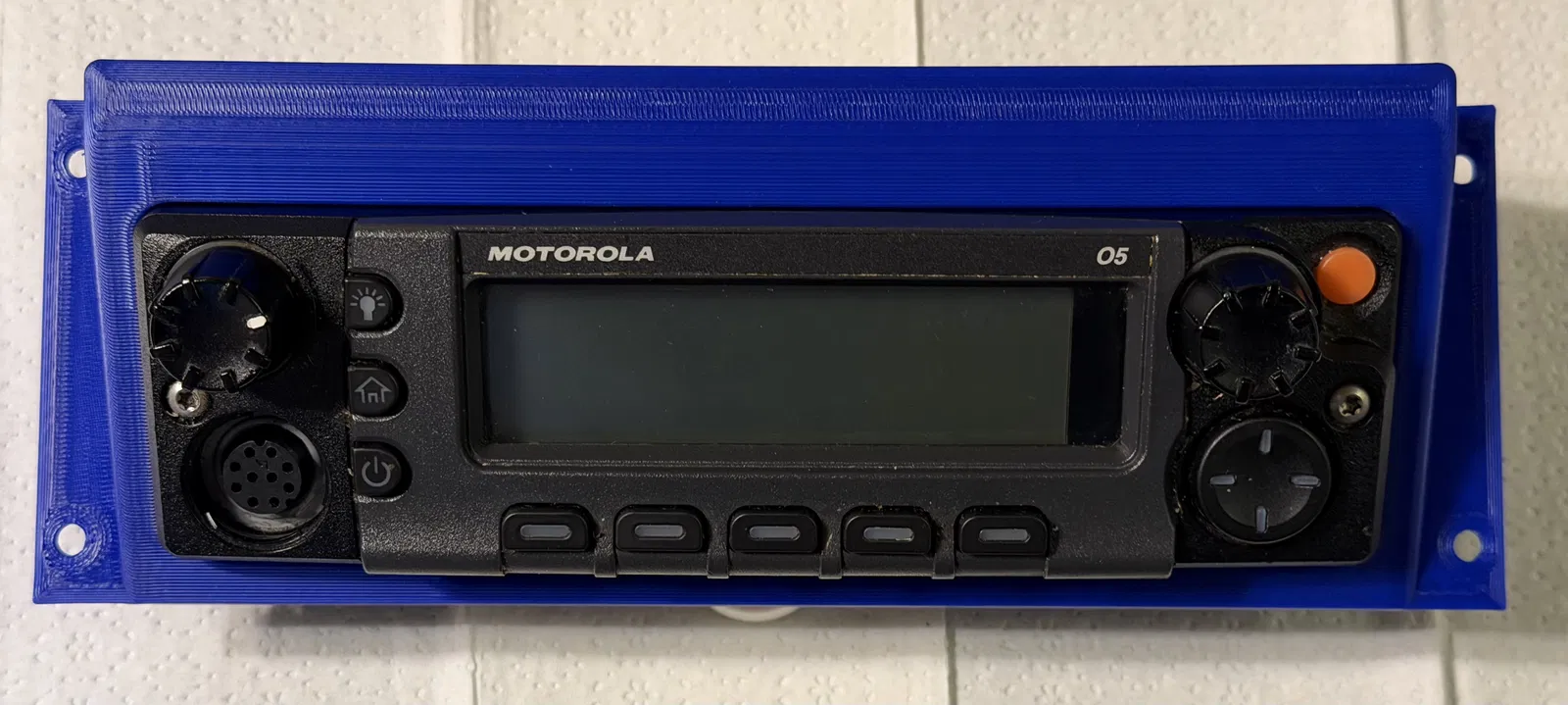

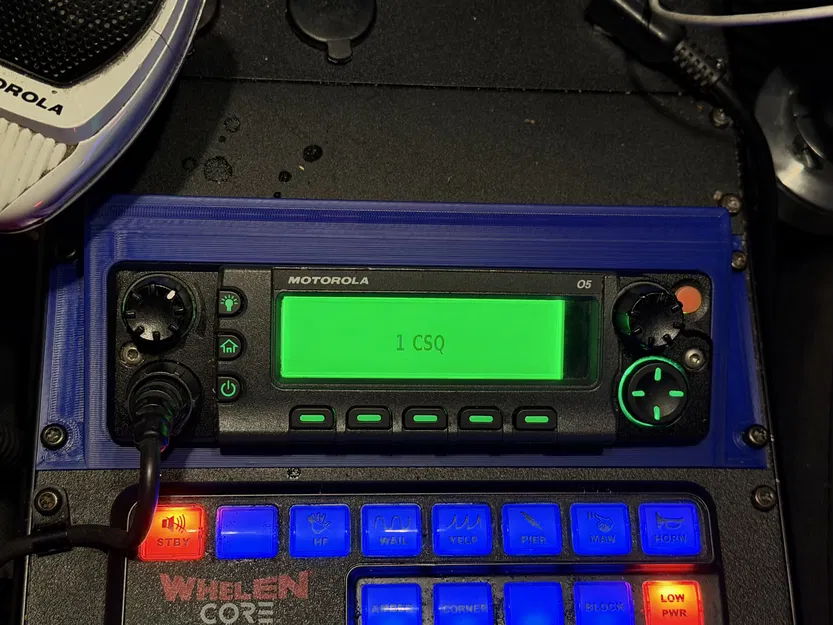

Sau đó tôi in phần ngàm chính, dùng keo superglue dán các “tai” vào ngàm chính. Rồi gắn đầu điều khiển (Radio Head) Motorola APX-8500 lên bản prototype nhựa PLA màu xanh. Tôi lắp nó vào cụm center console của Dodge Durango. Bên phải bị thiếu 0.08” (version-12), trong hình có khung đỏ đánh dấu khe hở. Tôi cũng không rõ sao lại bị vậy.

Tôi đã sửa lại khe hở hình học và dời các lỗ qua luôn (version-13).

Version-13 là mẫu chuẩn và là mẫu được đăng bên dưới.

Center console của Dodge Durango này tương tự như món bên dưới.

https://www.havis.com/product/con_vs_23tms_hc_dur_21_24-132847-0/

Mẫu này miễn phí cho mọi cơ quan công quyền, doanh nghiệp, hoặc cá nhân sử dụng. Nói chung, nếu nó giúp công việc của bạn an toàn hơn thì quá tốt. Chạy Code-3 vốn đã đủ nguy hiểm rồi.

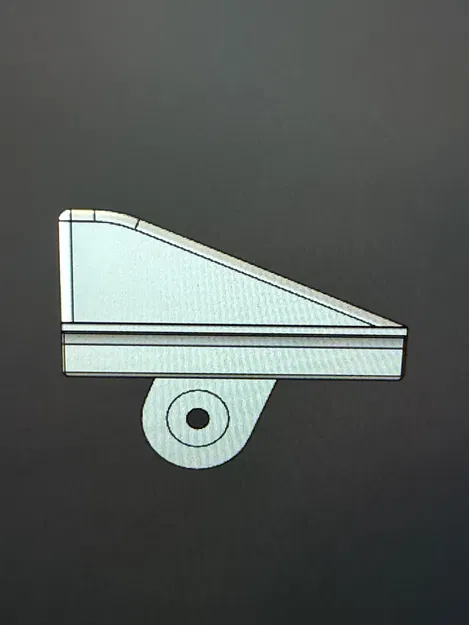

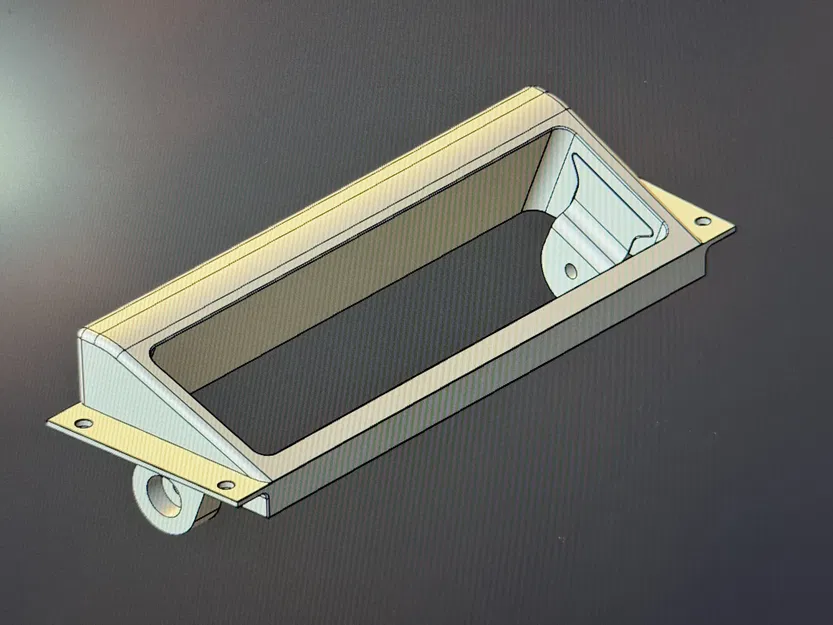

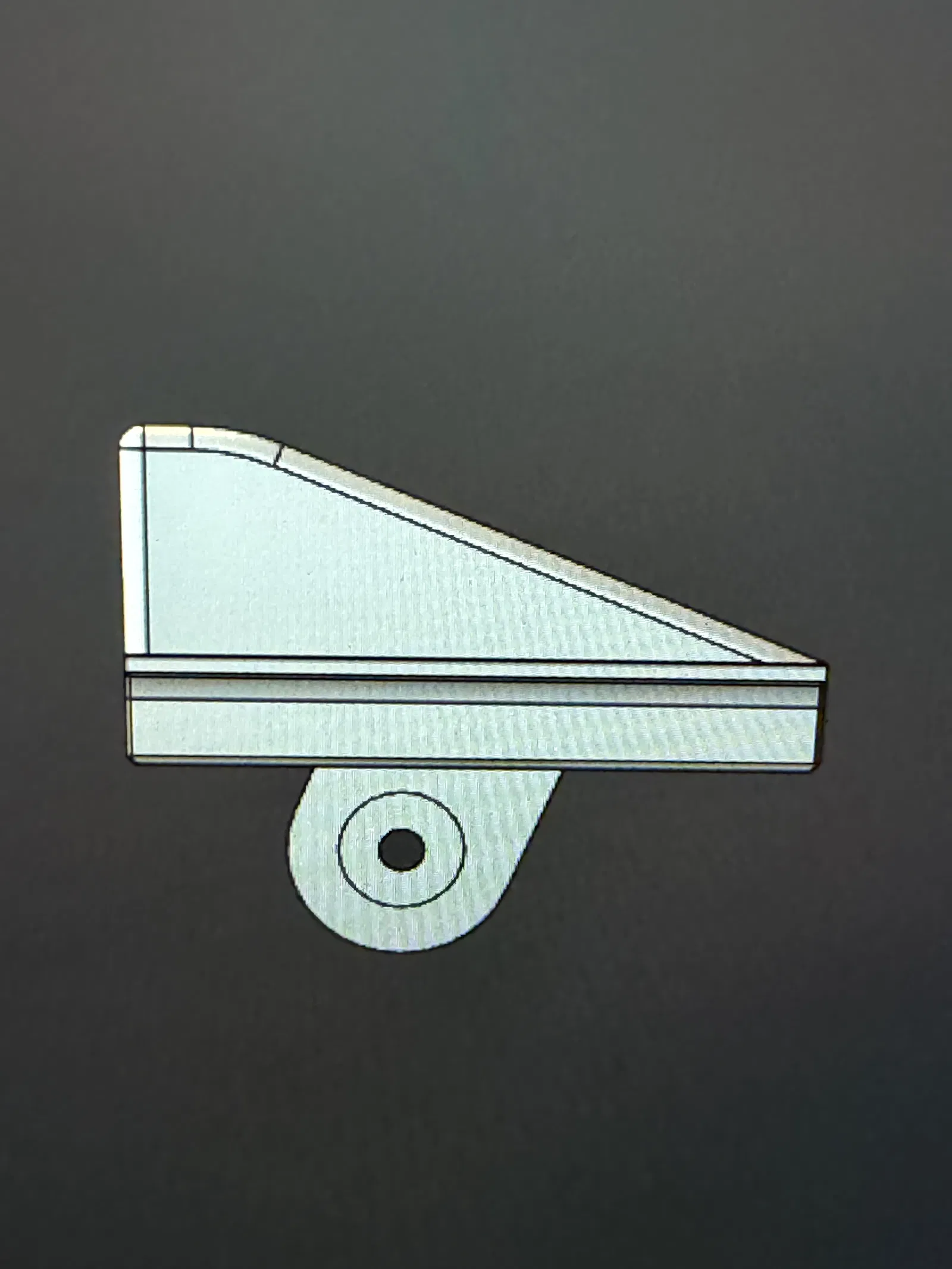

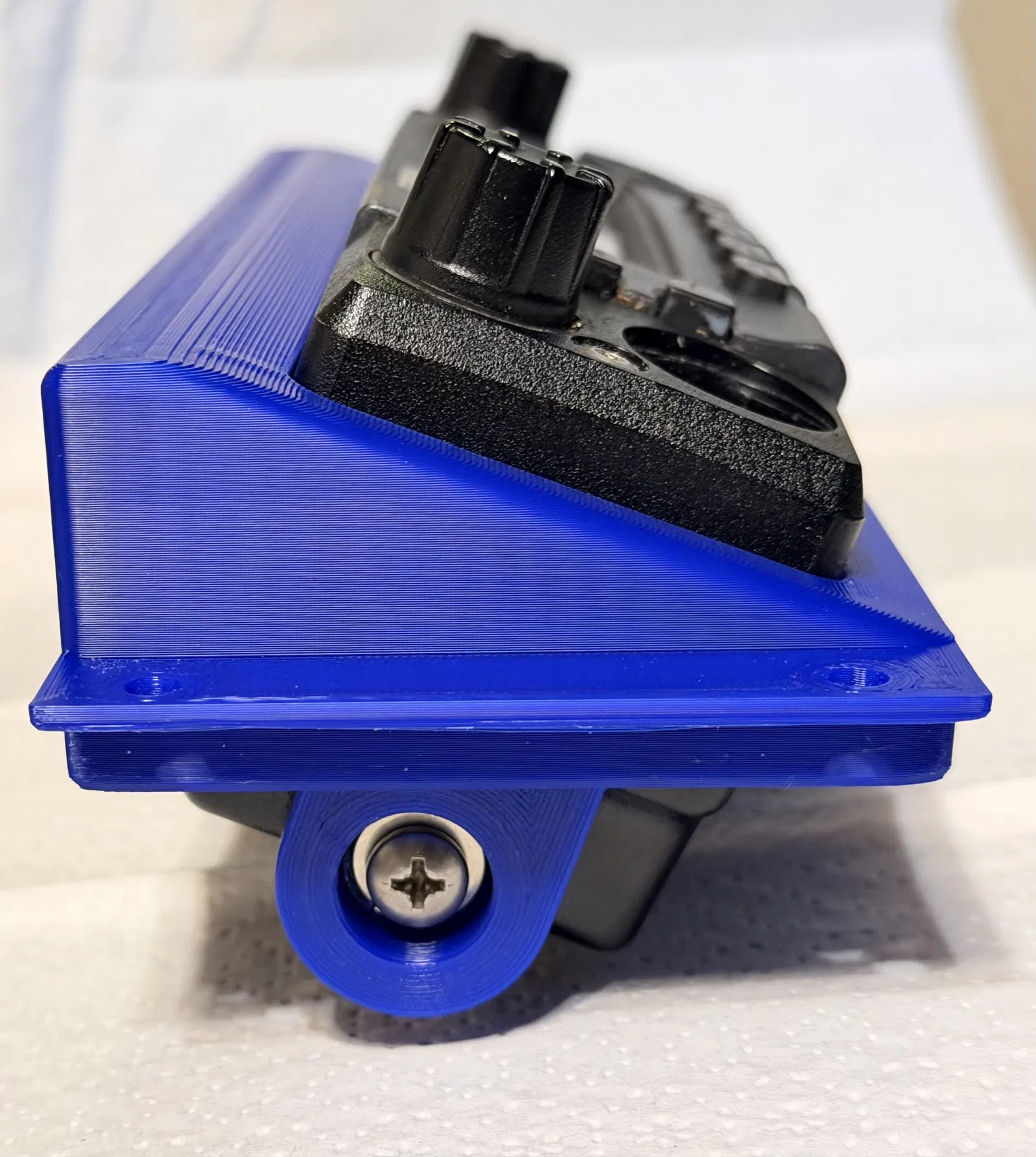

Tôi sẽ kèm file 3D STEP để tải về để bạn có thể chỉnh sửa cho phù hợp nhu cầu. Remote Radio head sẽ từ vị trí phẳng chuyển sang nghiêng lên 22 độ.

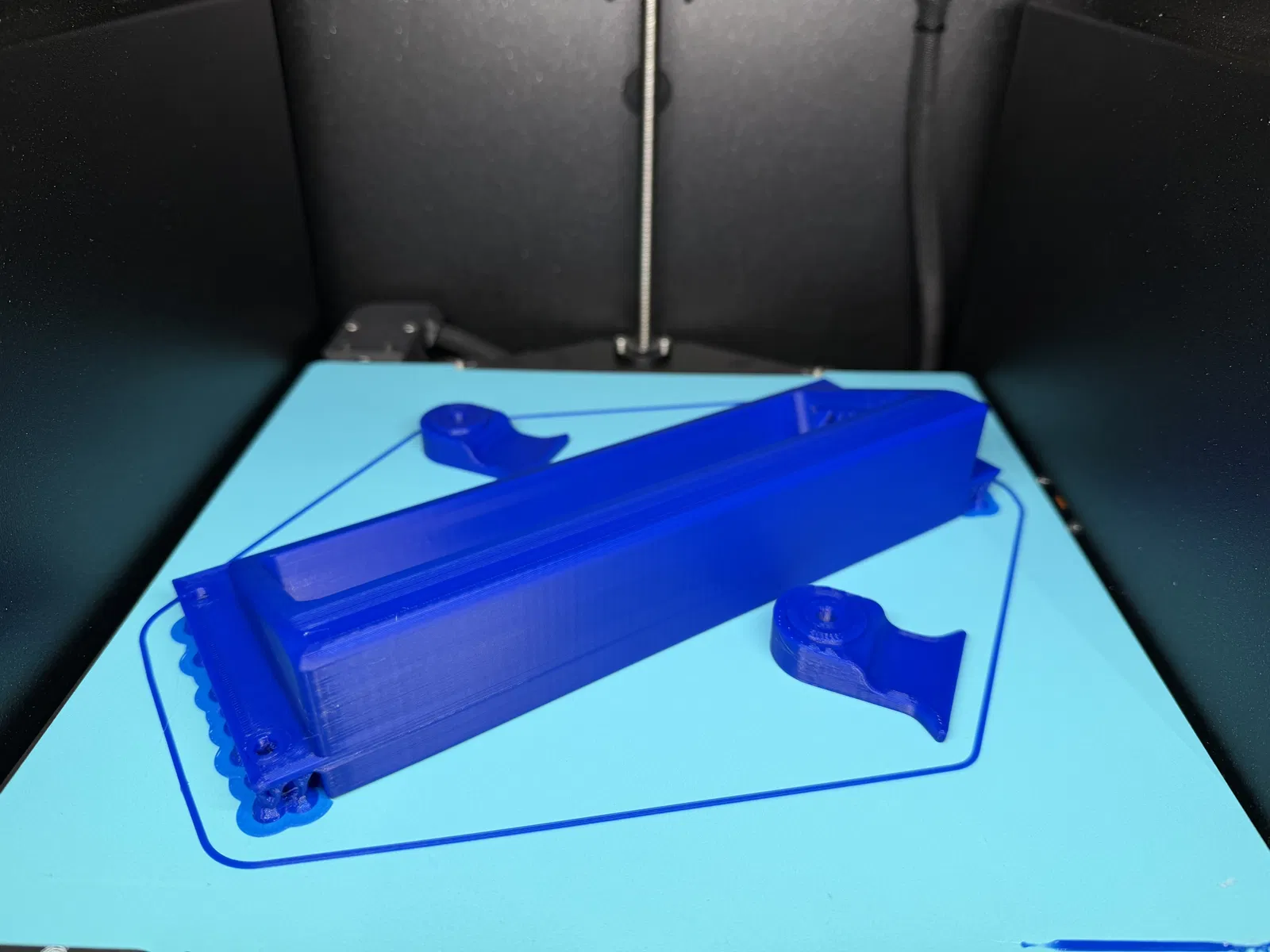

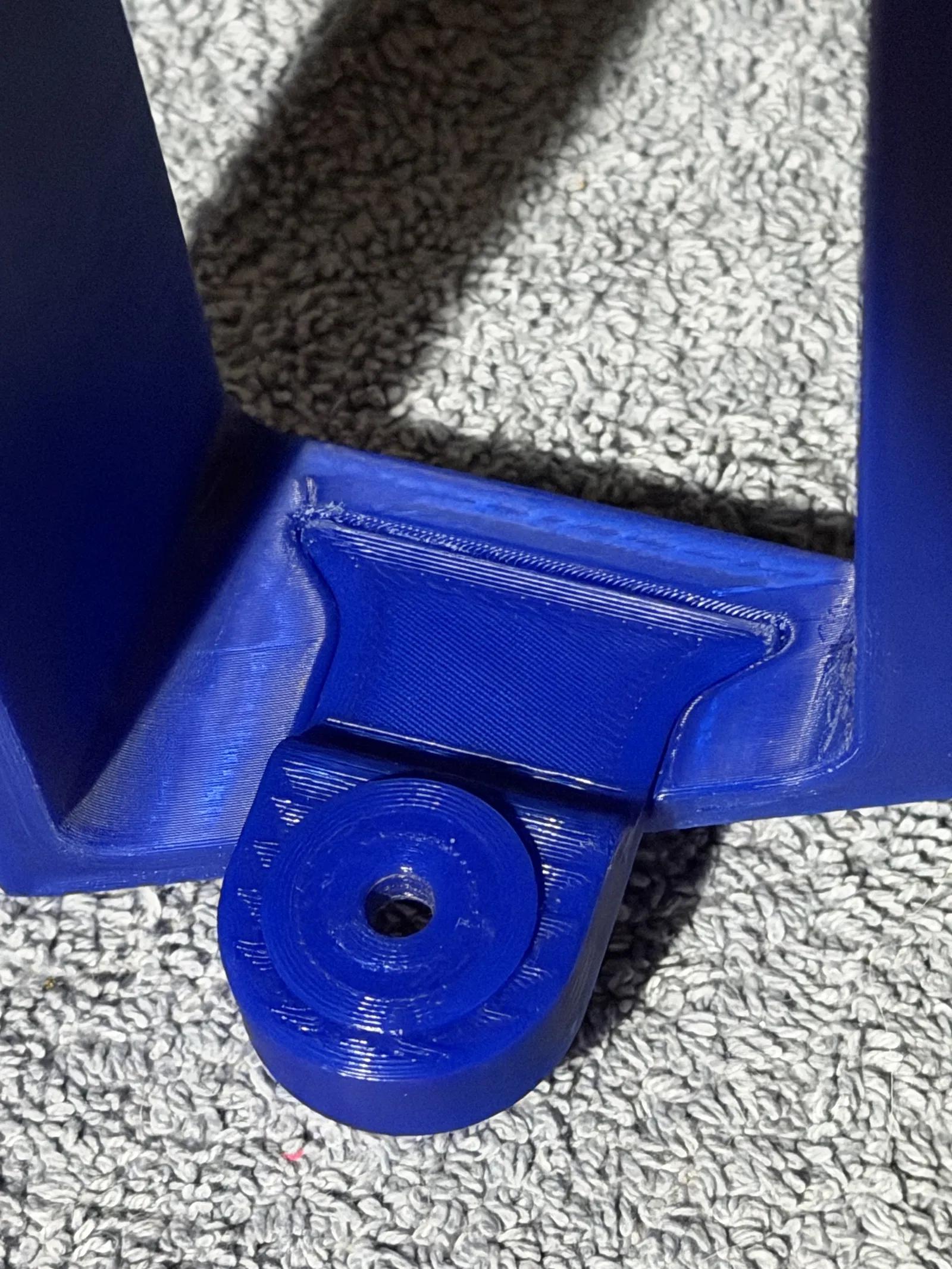

Tôi có thể in nguyên khối một miếng, nhưng để tối ưu độ bền cho từng phần và dễ in hơn, tôi chia làm 3 miếng. Phần “tai” được in nằm phẳng để tăng độ bền. Nếu in bằng Resin thì làm một miếng sẽ dễ dàng.

Thông số in bên dưới:

6 vertical walls

6 bottom layers

6 top layers

15% Gyroid infill

3D Fuel Tough Pro PLA +

Bed temp - 70 Deg C

Nozzle temp - 230 Deg C

https://www.3dfuel.com/collections/tough-pla-filament/products/pro-pla-filament-cobalt-blue-1-75mm
