Prusa Core One Heater

Quan trọng: Mình sẽ không đăng sơ đồ mạch điện ở đây. Làm việc với điện áp cao rất nguy hiểm và chỉ nên thực hiện khi bạn có chuyên môn phù hợp.

Dù mình đã trang bị cầu chì nhiệt, mình vẫn khuyến nghị mạnh là không để thiết bị chạy mà không có người trông coi vì nguy cơ cháy, và bạn nên có biện pháp phòng ngừa.

Mình đã cố gắng làm mọi thứ an toàn nhất có thể, nhưng mình không chịu trách nhiệm cho bất kỳ thiệt hại nào.

Phần sưởi dùng một phần tử PCB 200 watt/230V kèm quạt 220V.

Hệ điều khiển có cảm biến ngoài sẽ tự động điều chỉnh nhiệt độ về đúng dải mong muốn.

Cầu chì 120°C sẽ ngắt điện khi quá nhiệt, ví dụ như lúc quạt bị hư.

Cần chuẩn bị:

- PTC heating element kèm quạt (INSULATED) 220V 200W  https://de.aliexpress.com/item/1005007808891618.html?spm=a2g0o.order_list.order_list_main.56.5ce85c5faKhppV&gatewayAdapt=glo2deu

- Control system    https://de.aliexpress.com/item/1005006952222408.html?spm=a2g0o.order_list.order_list_main.51.5ce85c5faKhppV&gatewayAdapt=glo2deu

- Thermal fuse https://www.amazon.de/dp/B0DS4LKF4T?ref=ppx_yo2ov_dt_b_fed_asin_title

- Dây silicone chịu nhiệt

- 2x Wago 221/5  https://www.amazon.de/Wago-Hebelverbindungsklemme-St%C3%BCck-Packung-BLV221415/dp/B071LPMGMB/260-9904306-1537515?pd_rd_w=MvlJ4&content-id=amzn1.sym.a3262f15-f867-491e-909e-9c5989acfe7d&pf_rd_p=a3262f15-f867-491e-909e-9c5989acfe7d&pf_rd_r=S4THVWR67CN7RA8VA758&pd_rd_wg=aXONb&pd_rd_r=6f8bf462-8f60-45a2-bc60-08a6f95d233b&pd_rd_i=B071LPMGMB&th=1

Tấm hông (side panel) có thể mua từ Prusa với giá khá rẻ.

Dùng template khoan để cắt các lỗ.

Nhét 4 đai ốc M3 vào vỏ (housing) để cố định ống dẫn (channel).

Mình cố định chúng bằng một ít keo 502.

Sau đó, nung chảy (melt) 4 M3 fusion nut vào phần trên của channel và 2 cái vào housing để cố định bộ sưởi.

Luồn dây quạt qua lỗ nhỏ đến bộ điều khiển.

Đặt thermal fuse vào tấm đáy (base plate). Uốn các thanh (bars) sao cho khớp vào các rãnh và cách tấm vài mm. Luồng khí nóng phải có thể đi vòng quanh cầu chì.

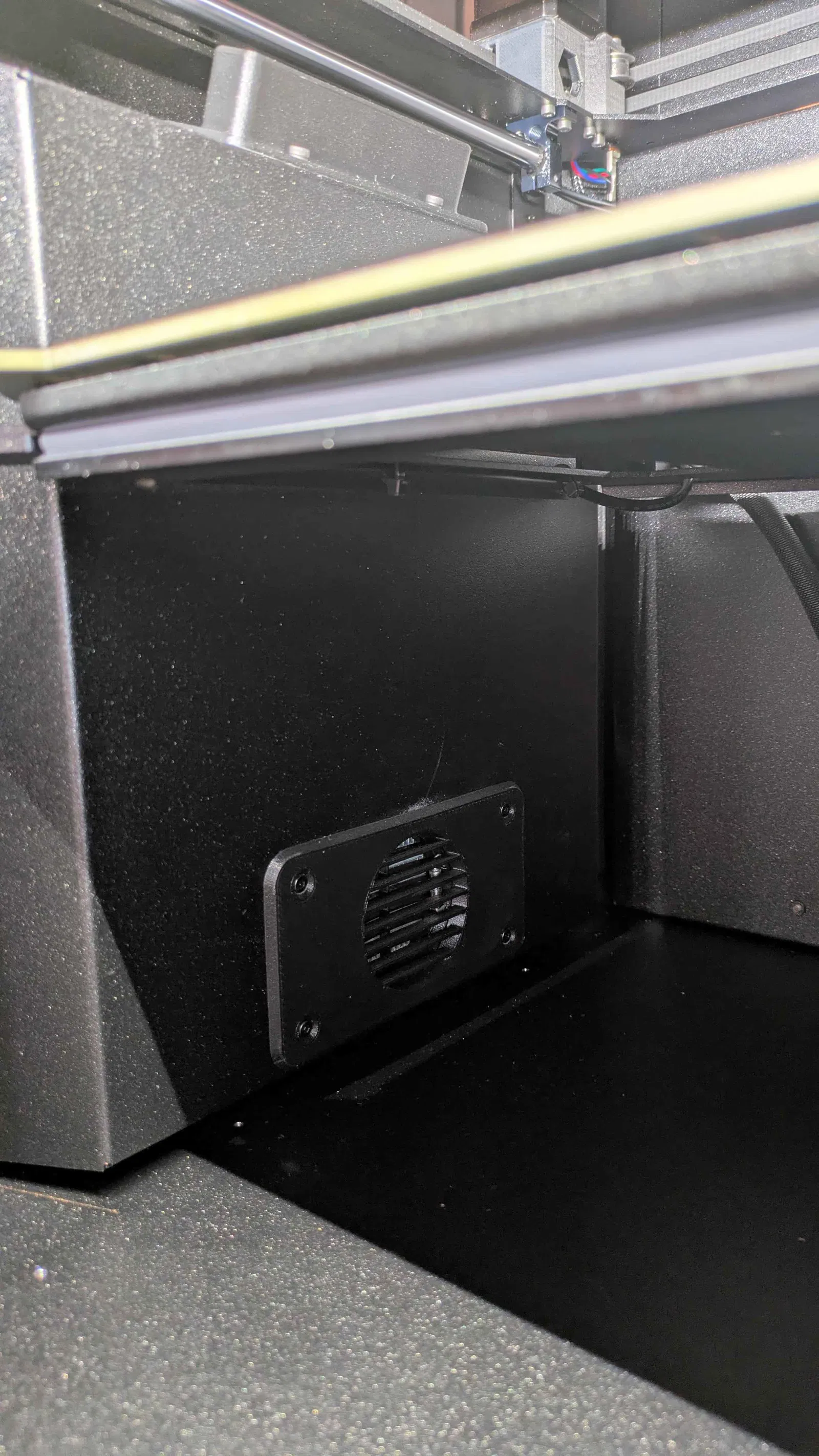

Lắp heater và luồn dây qua khe (slot) đến bộ điều khiển. Lắp base plate vào và siết bằng 2 vít M3.

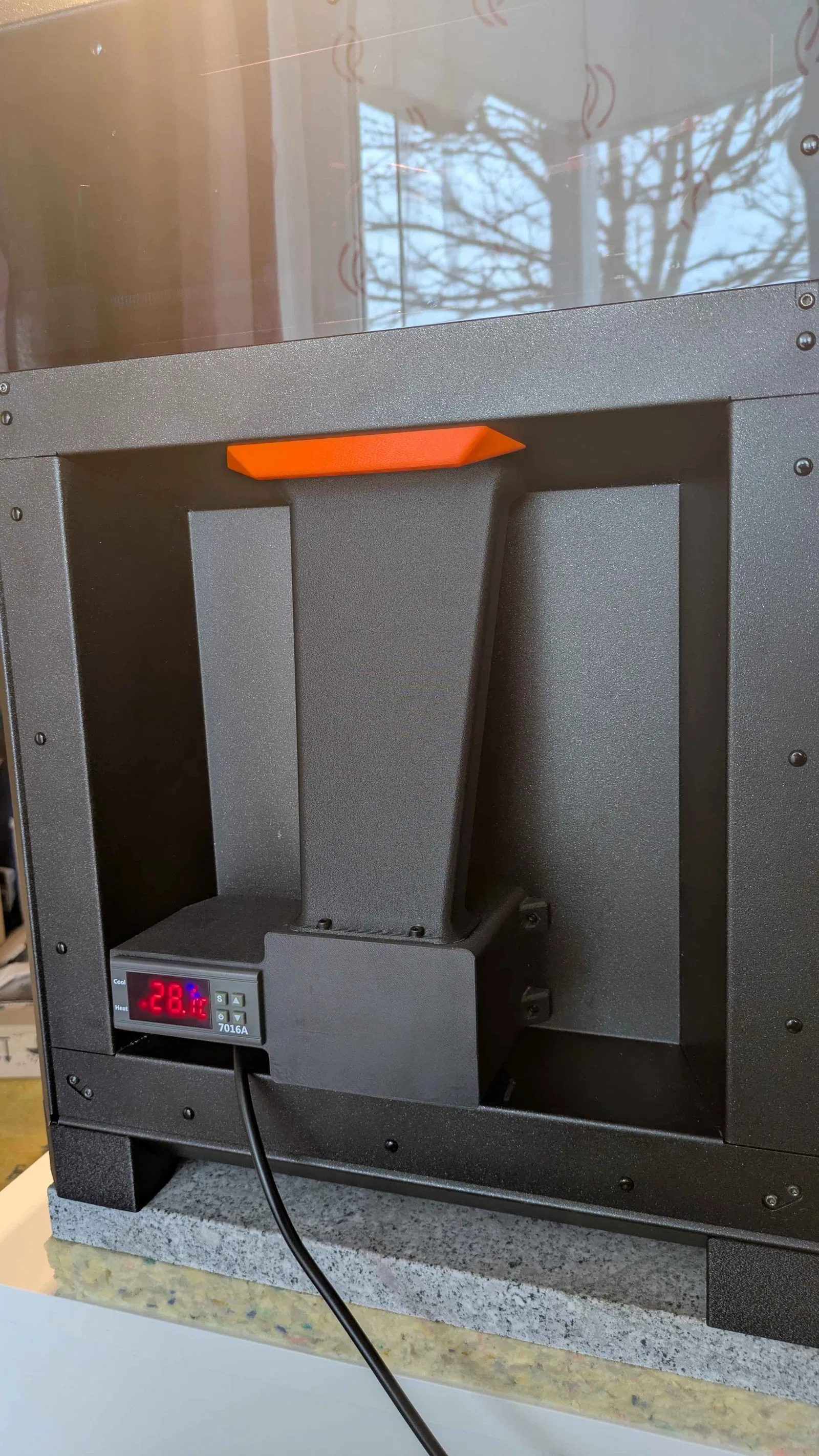

Bắt ống dẫn (duct) vào housing bằng 4 vít M3.

Ở phía sau housing có 2 hốc để gắn 5 đầu nối Wago. Sau khi đấu dây xong, bắt tấm dưới (lower panel) vào housing từ phía trong bằng 4 vít M3.

Giờ bắt nắp (cover) lên phía trên của channel.

Với cảm biến (sensor), mình khoan thêm một lỗ ở mặt sau rồi đi dây qua rãnh đi dây (cable channel) tới hai quạt, chỗ đang đặt cảm biến zin.

Nếu bạn có câu hỏi gì thì cứ liên hệ mình nha.
