Ikea Platsa Enclosure Pass Through w Magnetic Connector

Mẫu này là một bản remix của mẫu gốc “Join PTFE Tubes Together Magnetically” của Line Arc Line.

Ý tưởng nối PTFE bằng nam châm của bản gốc rất hay.

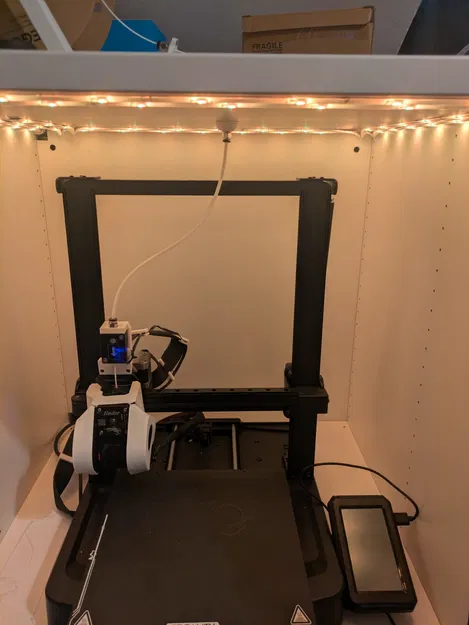

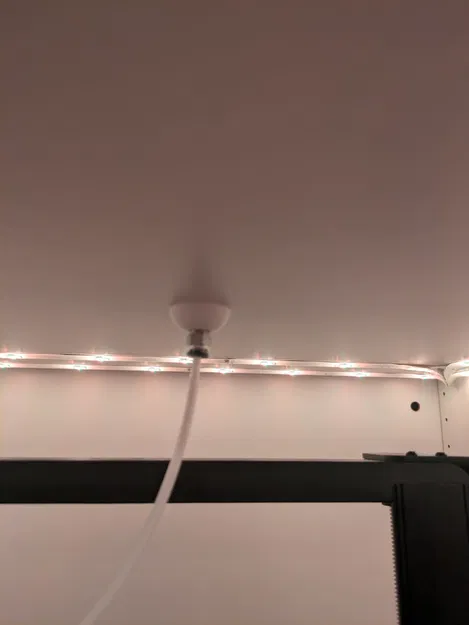

Mình đã thiết kế lại phần housing để dùng như một giải pháp pass-through xuyên panel cho tủ IKEA PLATSA enclosure của mình, đồng thời vẫn giữ chức năng quick-connect bằng nam châm.

Phiên bản này được thiết kế để dùng với:

PC4-M10 Male Straight Pneumatic PTFE Push Fittings (có ren)

Các đầu fitting được vặn ren trực tiếp vào thân, giúp mối nối chắc chắn về cơ khí và canh thẳng chuẩn.

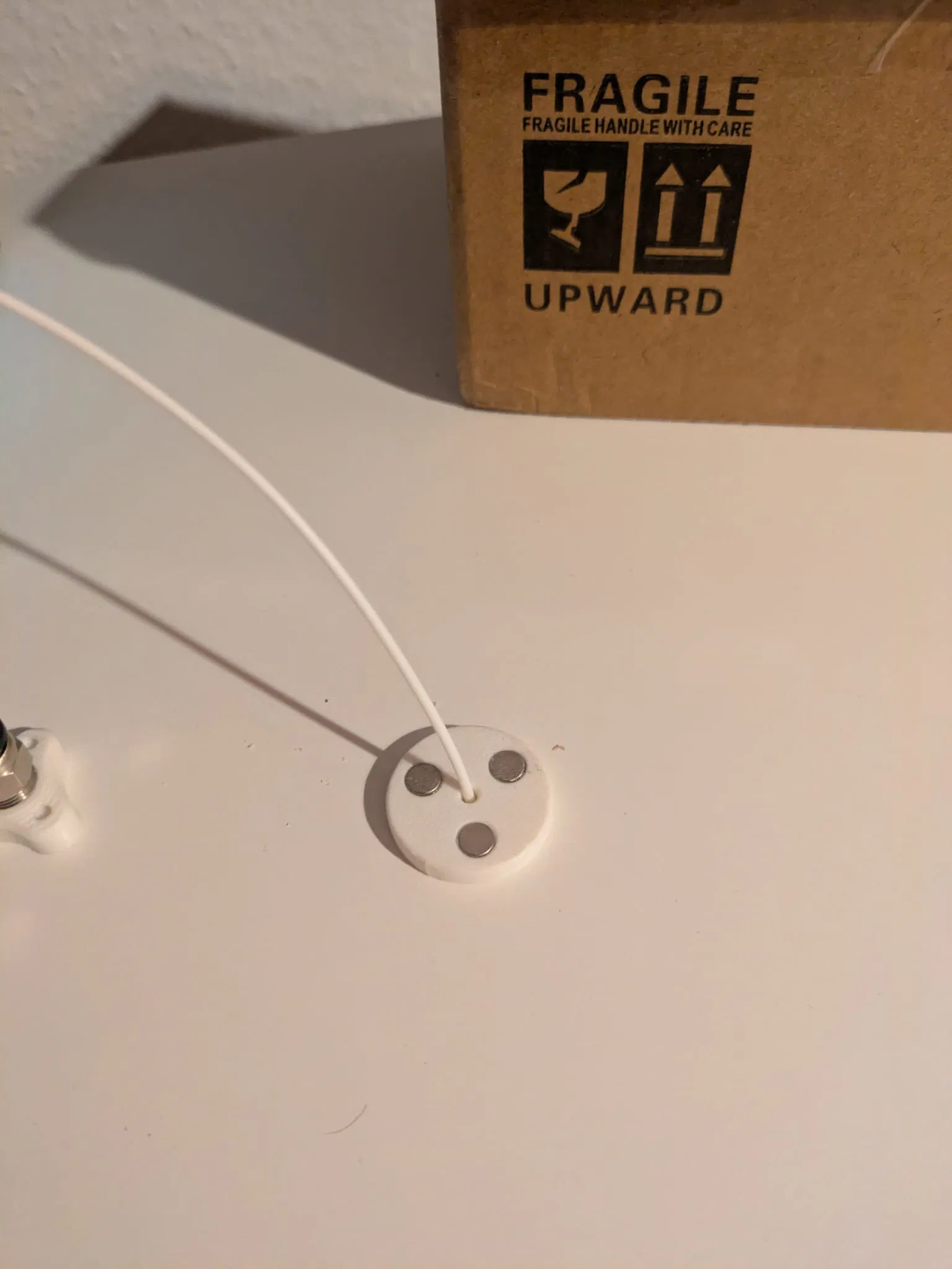

🧲 Nam châm

Thiết kế cho:

• Đường kính 6 mm

• Dày 3 mm

Lắp kiểu press-fit tùy theo độ sai số/tolerance của máy in.
Nếu cần thì dùng keo CA.

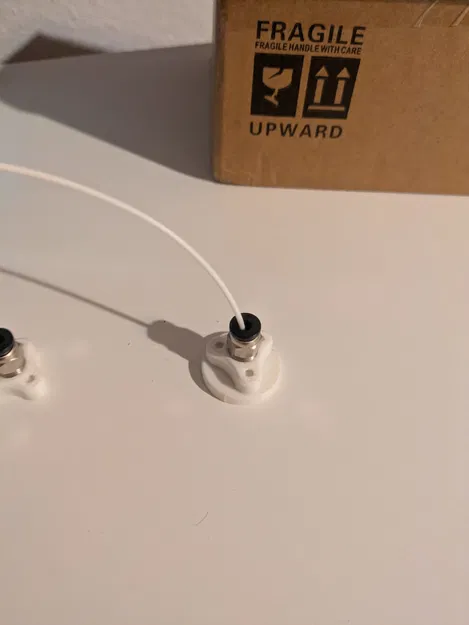

🔩 Fittings

Tương thích với:

• PC4-M10 Male Straight Pneumatic Push Fittings

• Ren M10 tiêu chuẩn

Fitting được vặn thẳng vào phần thân đã in.

🖨 Thiết lập in khuyến nghị

• Vật liệu: PETG (khuyến nghị khi dùng trong enclosure)

• Layer height: 0.2 mm

• 3–4 perimeters

• 20–30 % infill

• In không cần support (tùy theo hướng đặt)

🙏 Credits

Toàn bộ công lao cho ý tưởng nối PTFE bằng nam châm thuộc về Line Arc Line.
Đây là bản remix tập trung cho enclosure, tối ưu để dùng push fitting có ren và gắn xuyên panel.
