Giá đỡ lưu trữ Jerky Gun (Jerky Gun Storage Cradle)

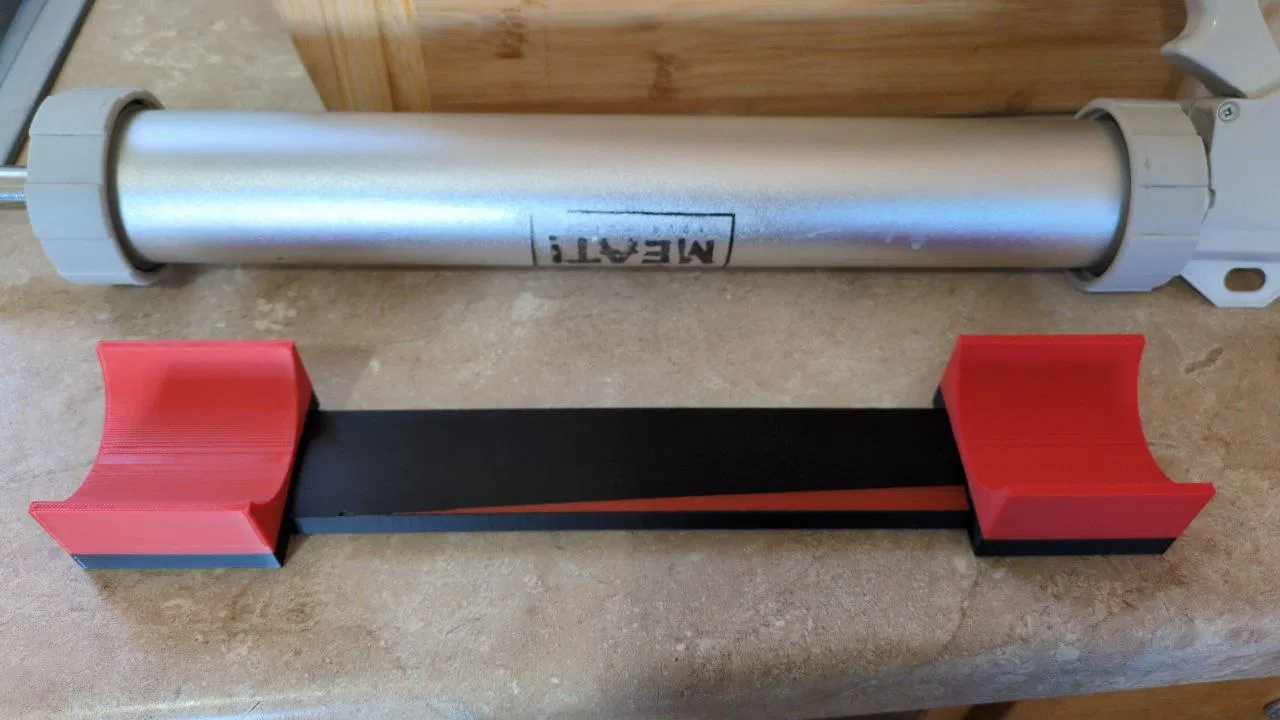

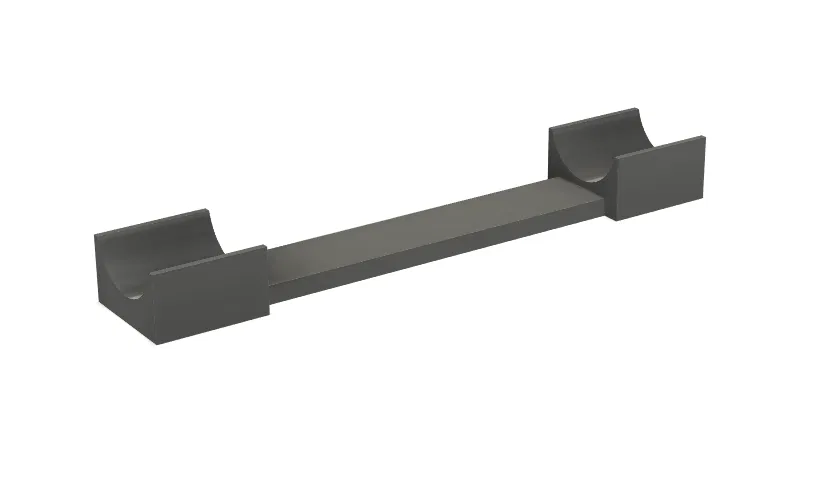

Mình có cái jerky gun mà cất kiểu gì cũng thấy phiền. Mỗi lần dựng nó lên trong tủ bếp là y như rằng nó sẽ tự lăn/đổ nằm ngang, rồi mắc kẹt với cả đống đồ phía sau. Nên mình làm cái cradle nhỏ này để giữ nó đứng yên. Ống (tube) của jerky gun mình đường kính 54mm, và chiều dài giữa hai mép ngoài của cradle là 330.0mm, nhưng bạn chỉnh sửa lại cho phù hợp kích thước của bạn cũng dễ.

Ghi chú in (Printing notes):

(Trước khi bắt đầu, phối màu đỏ/đen là hoàn toàn do “tai nạn” (mà vui); mình hết filament đen. File này không thiết kế để in nhiều màu, nhưng mình lại thấy in 2 tông màu nhìn cũng đã. Nên nếu bạn tải về để in nhiều màu filament, nhớ đăng vài tấm hình nha. Mình rất muốn xem bạn làm ra sao!)

• In 2 cái cradle và 1 cái spine

• In tất cả các phần với mặt đáy đặt xuống build plate

• Cần supports. Chỉ cần supports trên print bed là đủ, để đỡ phần overhang ở dovetail của cradle.

• 15% infill là dư xài rồi

• Không cần brim trừ khi máy bạn bị vấn đề bám dính (adhesion).

Ghi chú lắp ráp (Assembly notes):

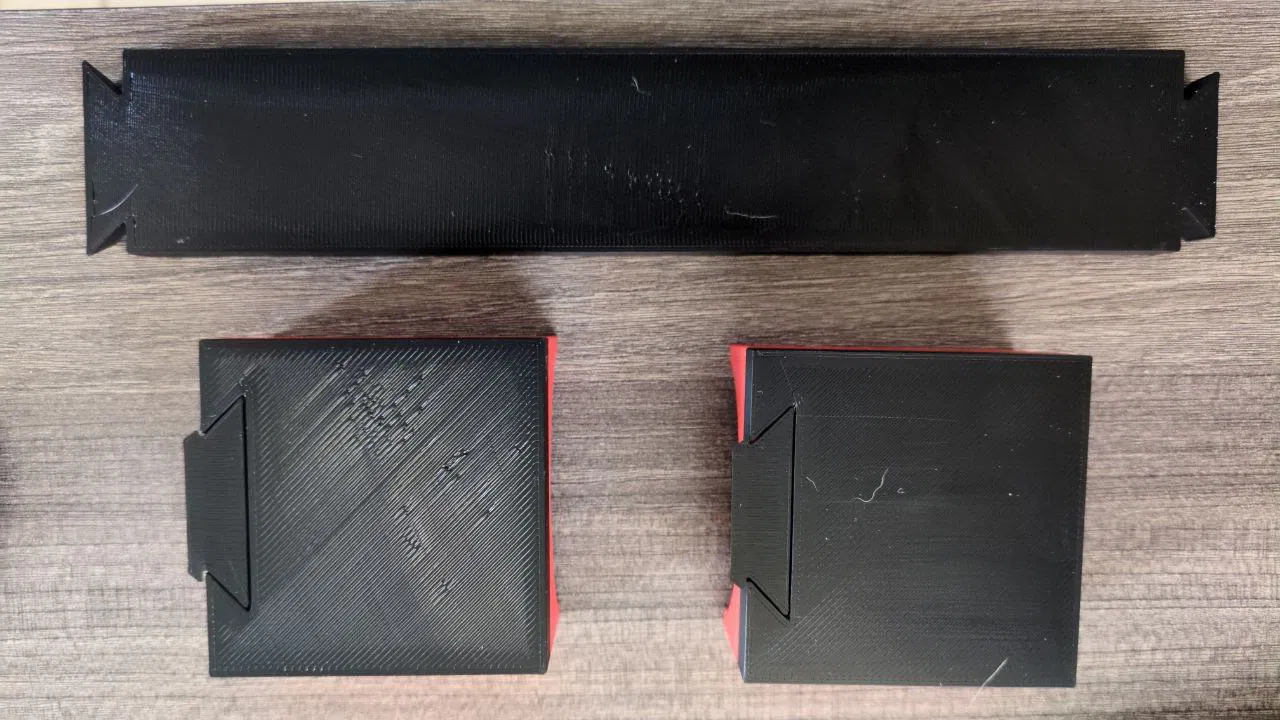

• Cái cradle trong hình có lỗi hình học hơi kỳ ở phần dovetail. Mình đã dọn/clean lại trong file bạn tải về nên chắc sẽ không gặp vấn đề. Bản prototype của mình, phía làm đúng thì khóa khít với nhau mà không cần keo hay ốc vít gì. Tùy máy/tùy cỡ in có thể khác, nhưng chấm nhẹ một chút keo CA vô là dính chắc luôn.

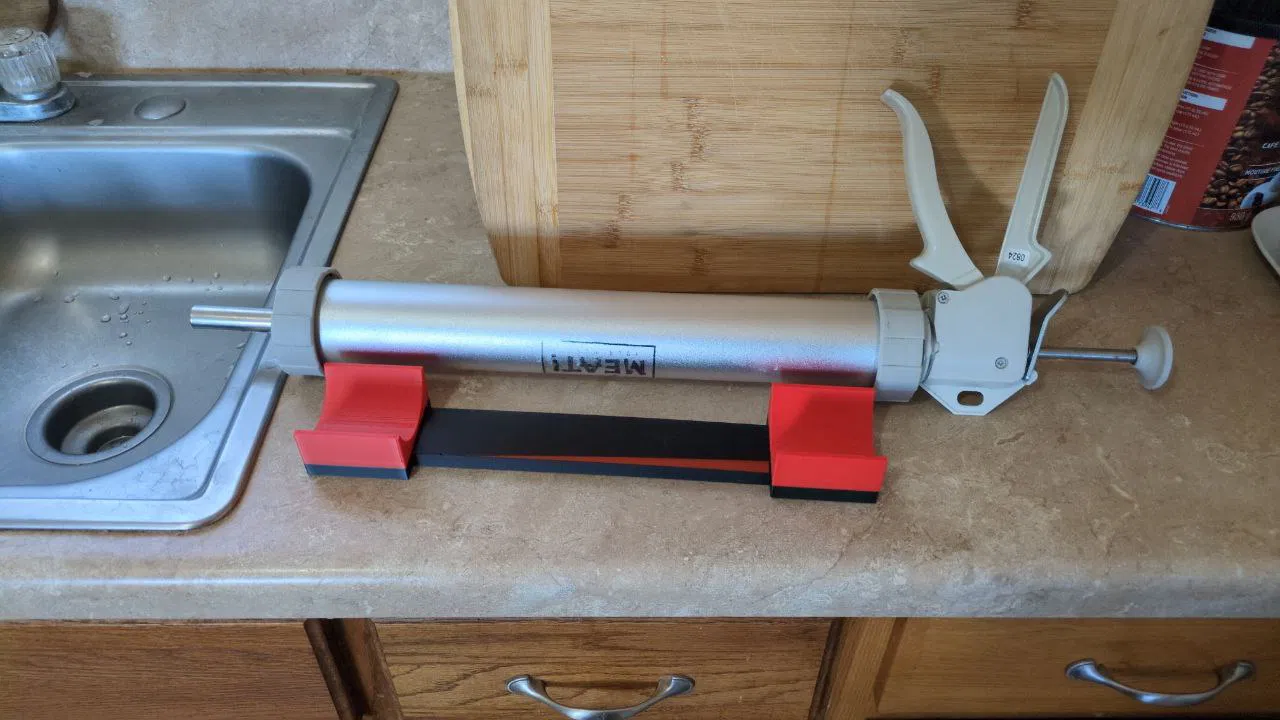

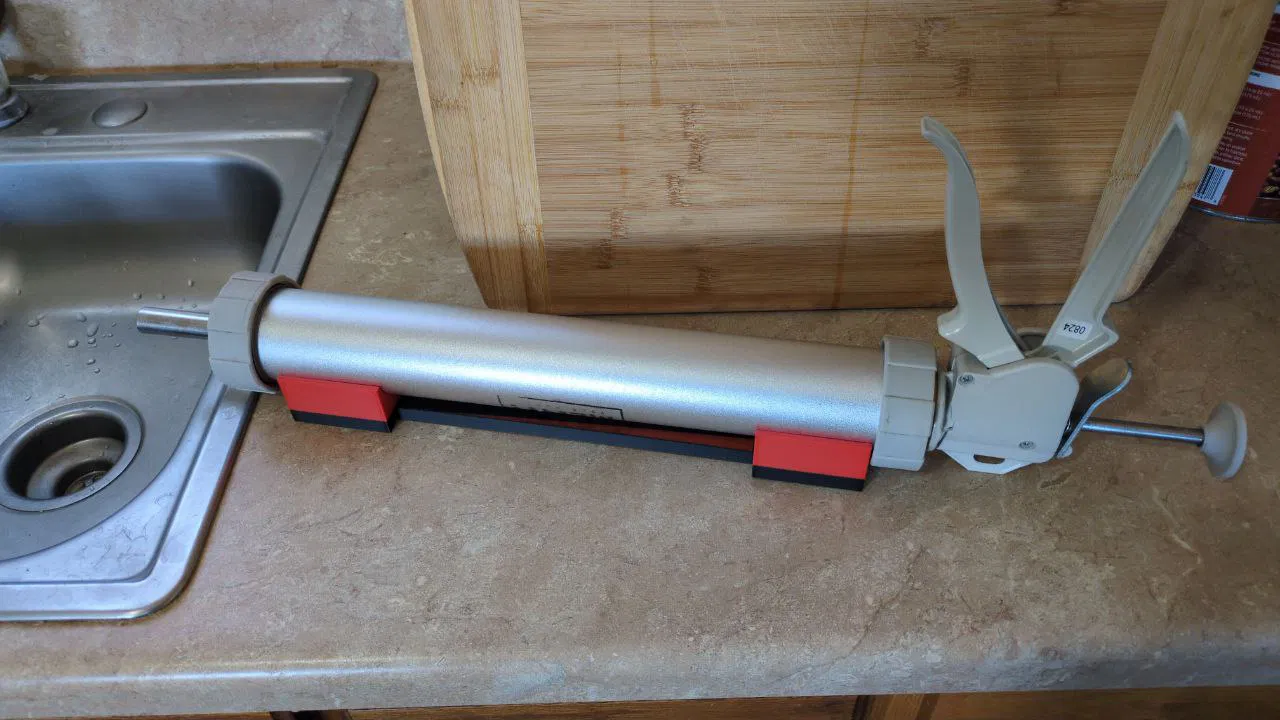

• Jerky gun của mình rất nhẹ, bề mặt lại trơn mịn nên nó xoay khá dễ. Nhưng dù vậy, khi đặt vô đúng vị trí thì nó vẫn đứng yên. Nếu bạn muốn đỡ một món “khó chiều” hơn, chấm nhẹ silicone, HOẶC dán một lớp cork mỏng, HOẶC dán một miếng rubber mỏng dưới đáy cradle sẽ hạn chế xoay đáng kể.

Ghi chú của designer:

• Chúc bạn in vui vẻ! Nếu có trục trặc, góp ý hay phản hồi gì thì nhắn mình nha. Và nhớ chia sẻ hình bản in của bạn nữa. Mình rất muốn biết cái này có giúp được người khác không!

  --Squirrel!
