Hộp điều khiển ESP32 (ESP32 Control Case)

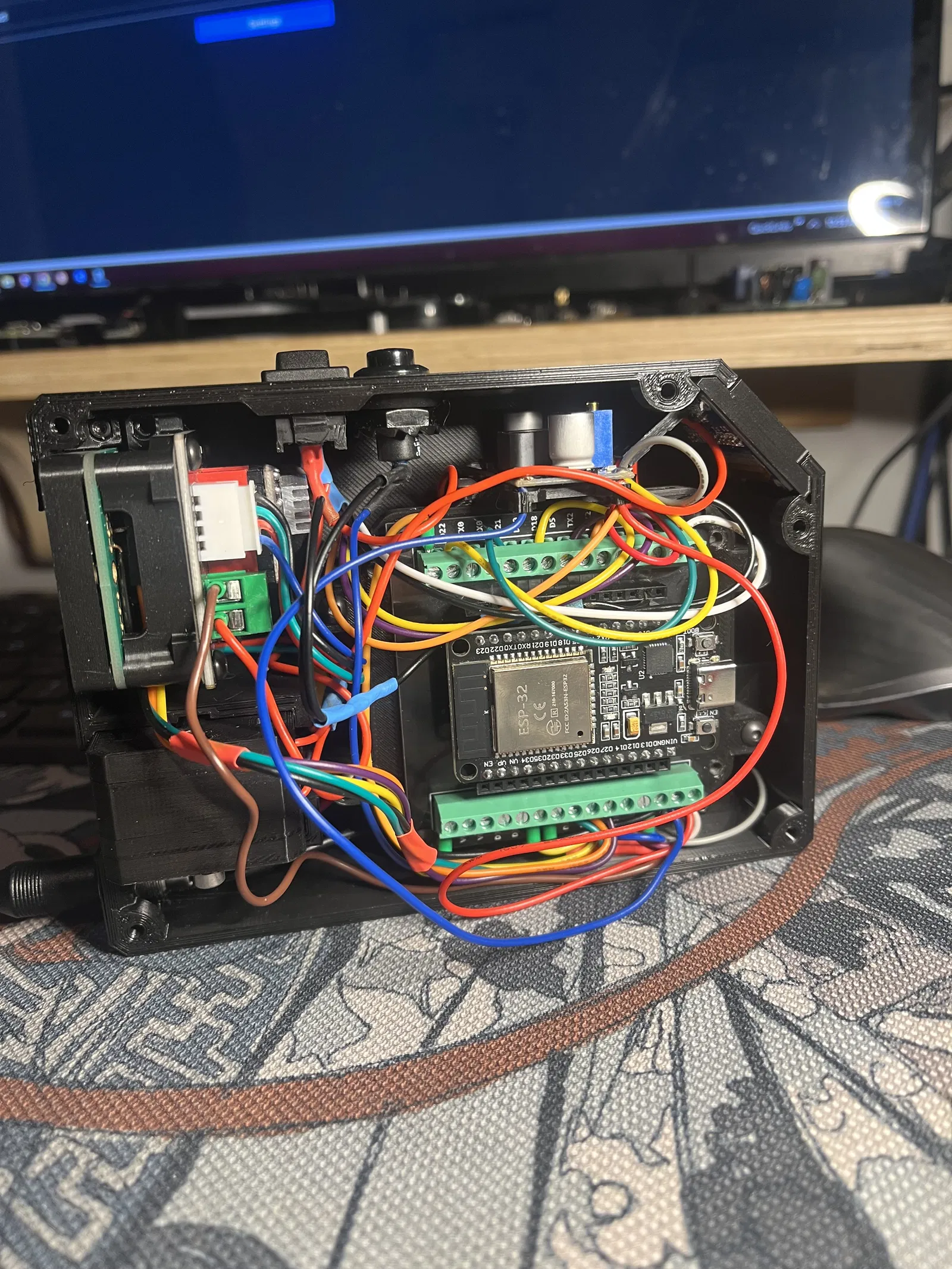

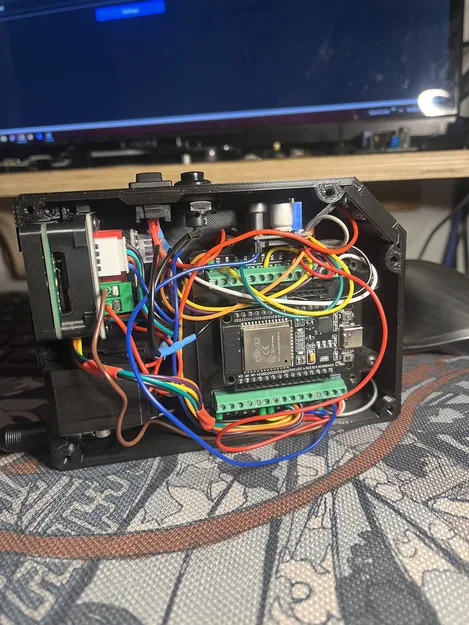

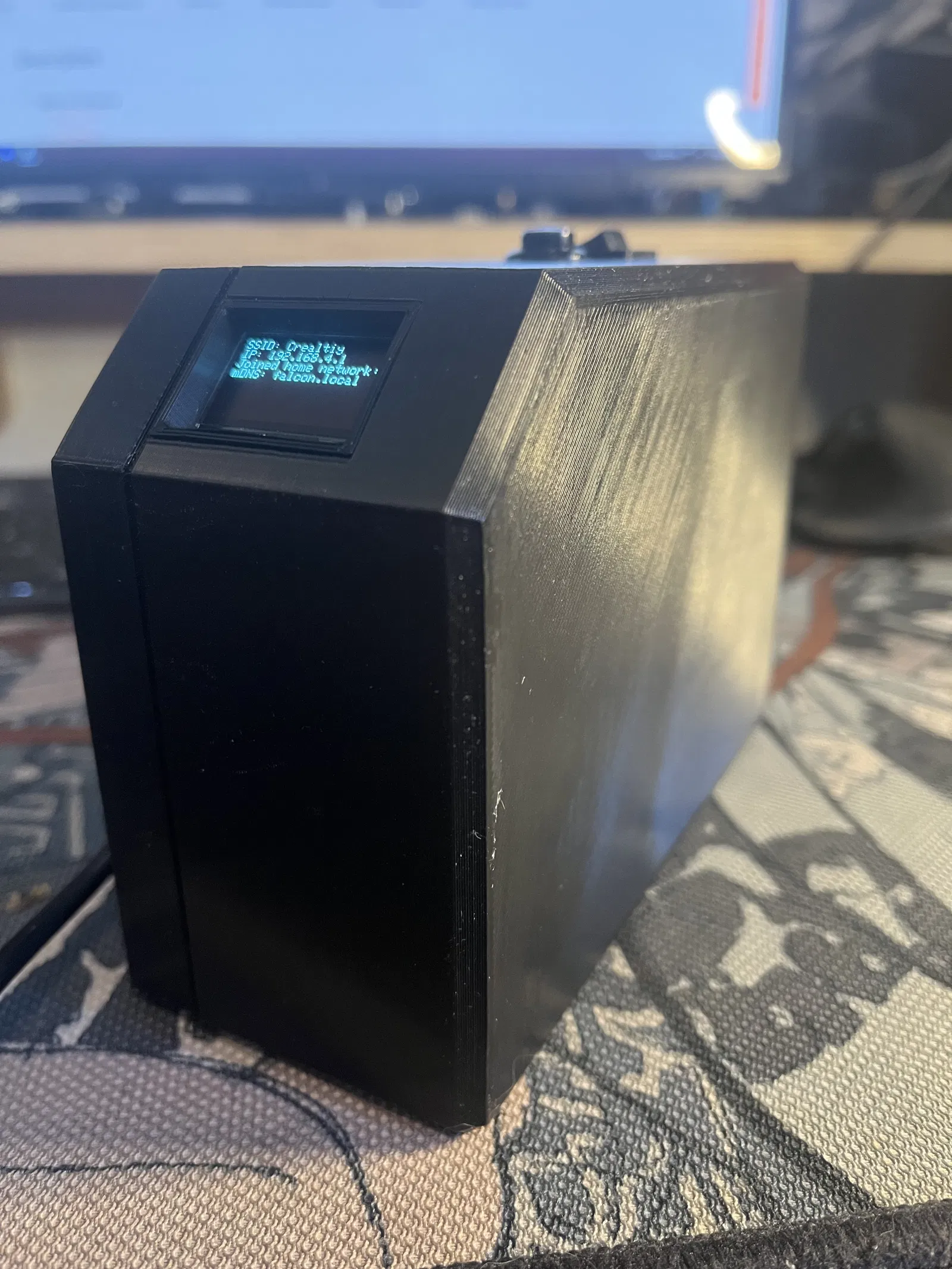

Hộp này được thiết kế để chứa cụm điều khiển cho Bàn Z‑Axis có thể chỉnh được của máy khắc laser Creality Falcon 2 của mình (xem: ). Vỏ hộp được làm để quản lý 1 stepper motor, 4 công tắc hành trình (limit switch), và 4 cổng nguồn USB‑A điều khiển qua relay.

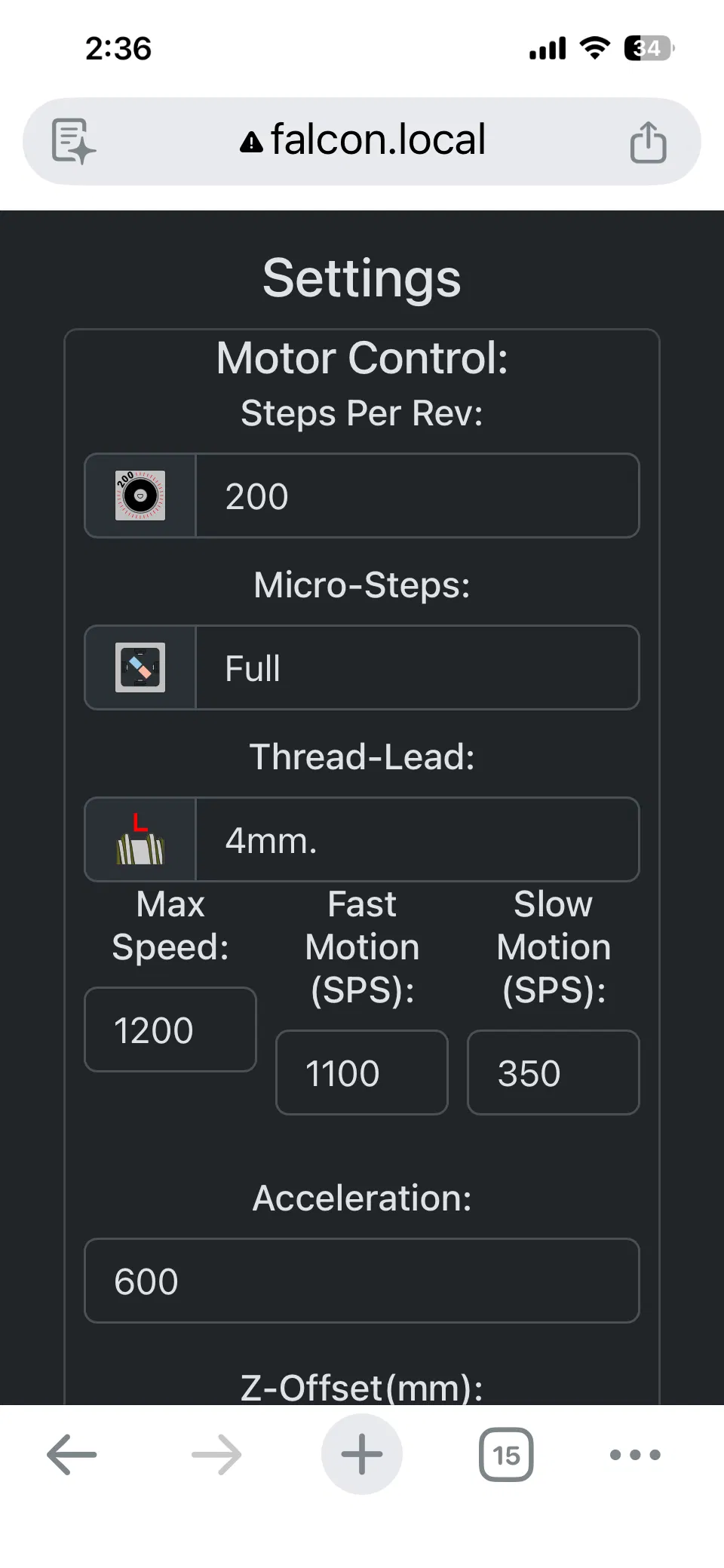

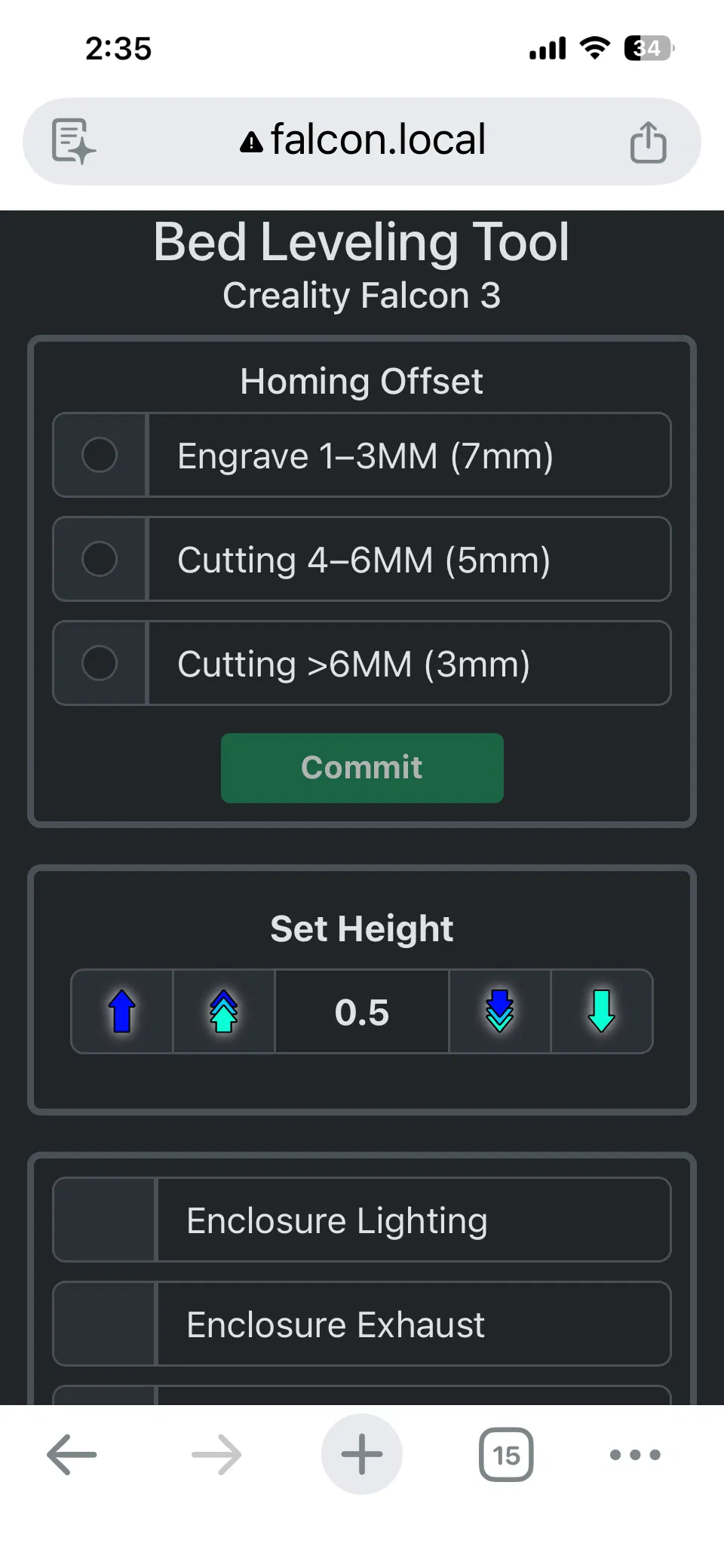

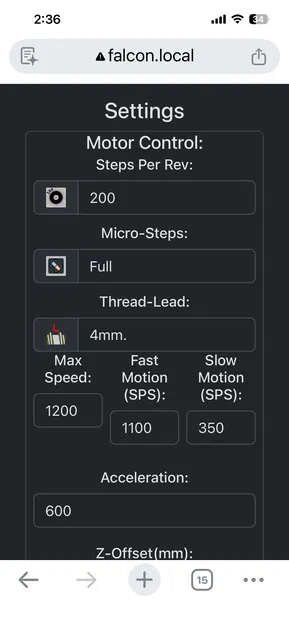

Trung tâm của hệ thống là một module ESP32, chạy giao diện web để cấu hình và điều khiển motor cũng như các ngõ ra relay. Nó cũng có thể kết nối vào mạng gia đình của bạn nếu nhập đúng thông tin đăng nhập. Ngoài ra, màn hình OLED sẽ hiển thị thông tin kết nối và trạng thái hiện tại của các tiến trình đang hoạt động.

Mã nguồn vẫn đang trong quá trình hoàn thiện, nhưng hiện dự án đã được host trên GitHub: ESP-32_Laser-Riser-Control

Electronics:

1 x ESP32 Breakout Board 30 Pins

1 x 4 Channel DC 5V Relay Module with Optocoupler Relay Board

1 x ElectroCookie Mini PCB Prototype Board

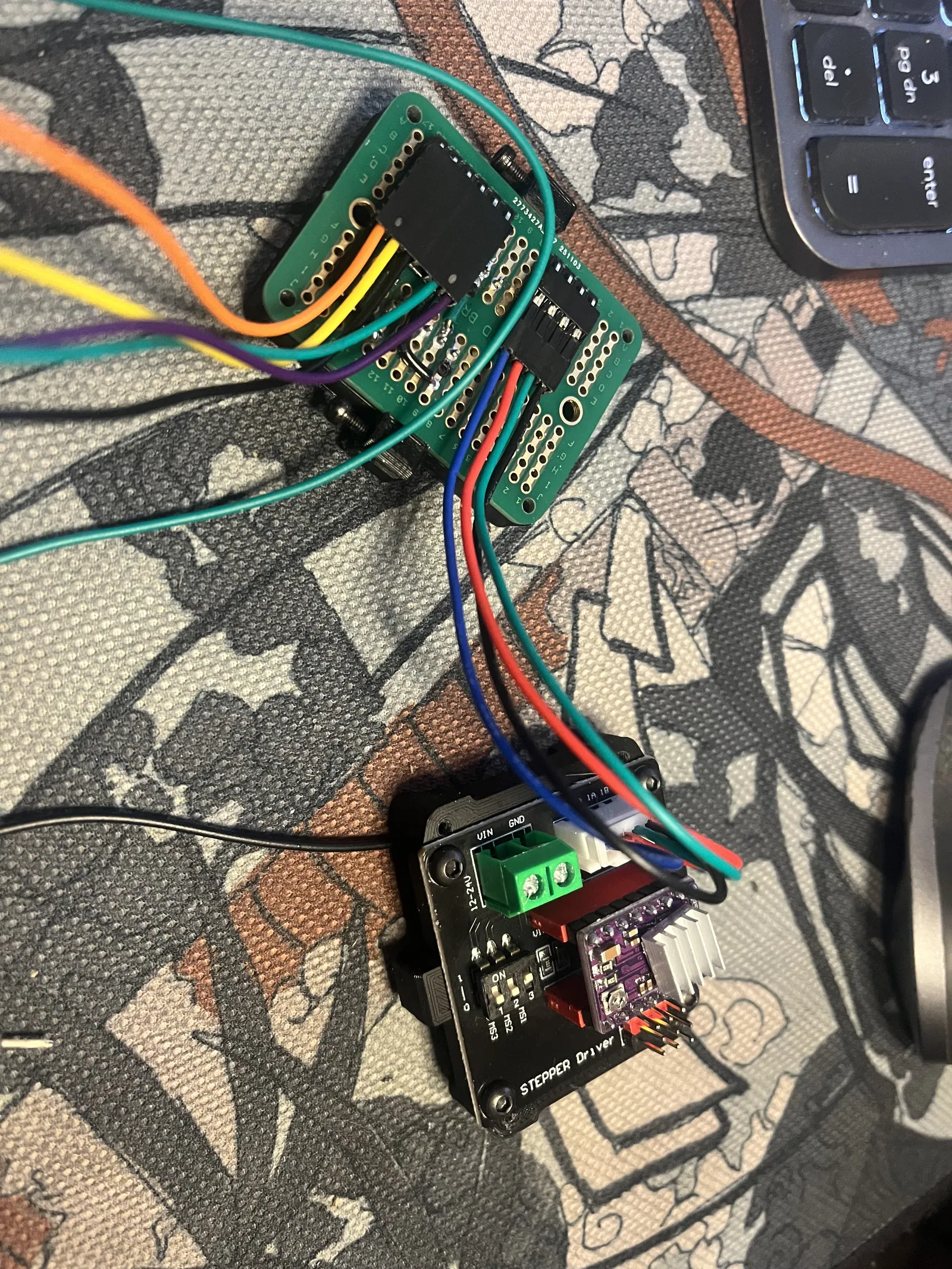

1 x Stepper Motor Driver Expansion Board DRV8825 A4988 Control Shield Module

1 x 0.96'' I2C IIC 12864 128X64 Pixel OLED LCD Display Shield Board Module 4 Pin

1 x Momentary SPST Push Button Switch 10mm.

1 x Mini Rocker Switch T85 KCD1-101 2 Pin SPST Toggle Switch.

4 x DC-DC Buck Converter 6-24V 12V 24V to 5V Car USB Charger Module 3A Step-Down Voltage Regulator Power Supply Module

1 x LM2596 DC-DC Buck Converter Step Down Module Power Supply DIP Output 1.25V-30V 3A

4 x 3 Pin Male JST XH Terminal Connectors with 2.54 mm Pitch

1 x 4 Pin Male JST XH Terminal Connectors with 2.54 mm Pitch

1 x 4 Pin 2.54mm Right Angle 40-Pin Male Pin Header Connector

1 x 6 Pin 2.54mm Right Angle 40-Pin Male Pin Header Connector

1 x 6 pin Dupont 2.54mm Pitch Single Row Rectangular Connector Housings / Cable

2 x 4 pin Dupont 2.54mm Pitch Single Row Rectangular Connector Housings  / Cable

Hardware:

4 x vít 2mm x dài 8mm

9 x vít 2mm x dài 12mm

5 x ốc chèn nhiệt (brass heat inserts) 2mm

8 x vít 3mm x dài 8mm

2 x vít 3mm x dài 20mm

2 x ê-cu chuẩn 3mm

Tools:

Ta-rô 3mm

Ta-rô 2mm

Mỏ hàn

Kìm bấm cos (crimper)

Kềm tuốt dây

Bộ lục giác (Allen wrenches)

Thời gian

Builder Notes:

Màn hình OLED của dự án này được cố định vào file DisplayClip.stl bằng chỉ nylon; trên clip có sẵn các rãnh để giữ cho sợi chỉ luôn căng sát vào clip. Sau khi quấn chỉ vài vòng, chấm một ít keo CA để khóa màn hình chắc chắn tại chỗ.

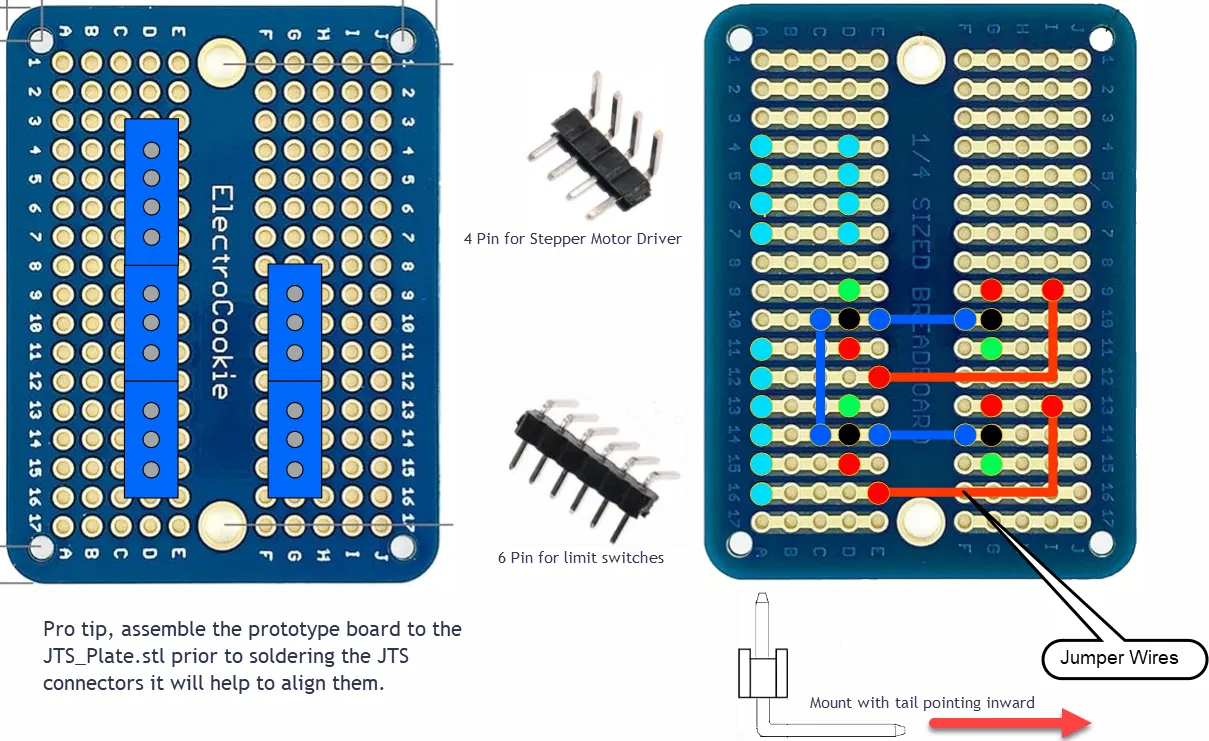

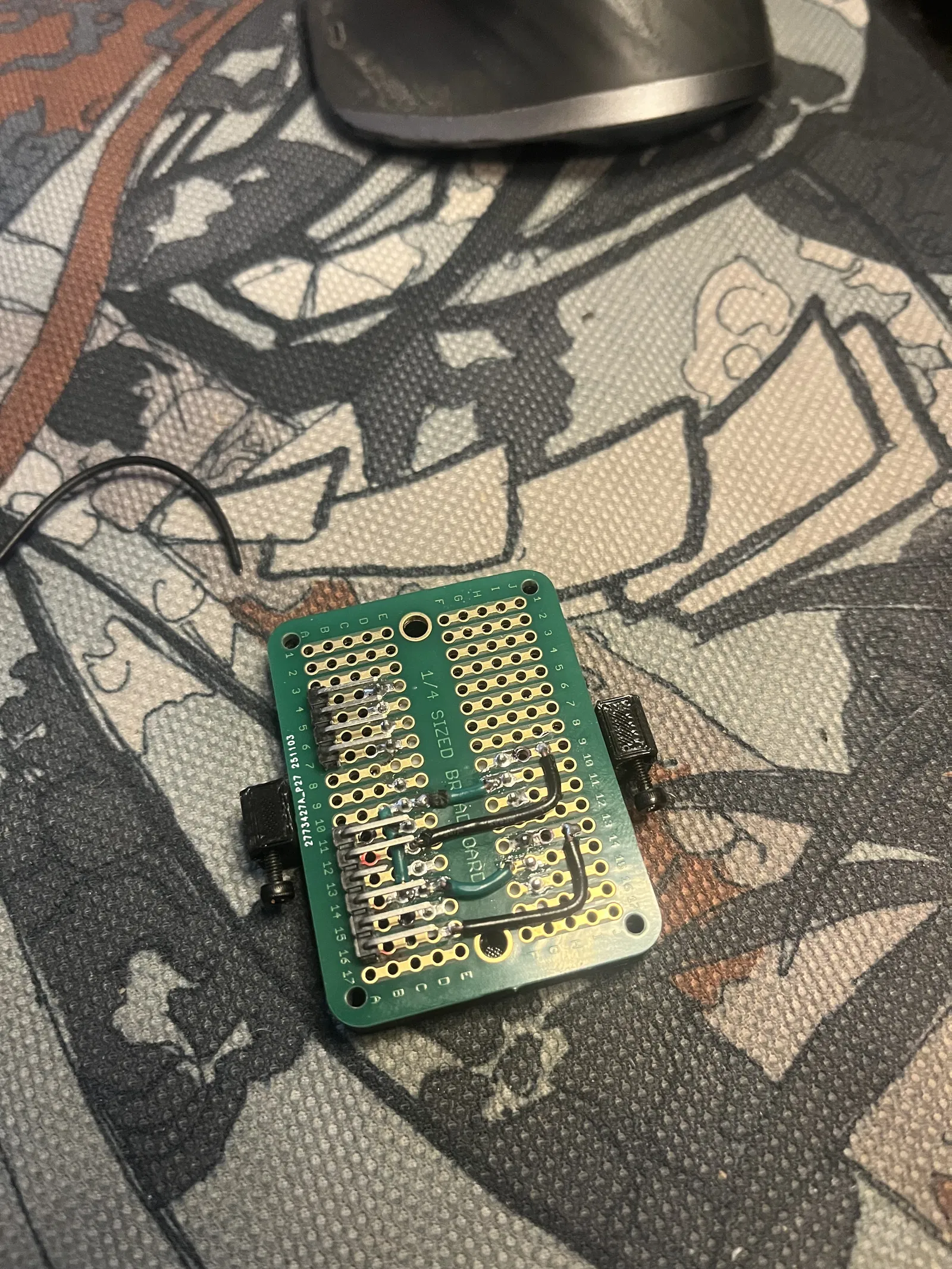

Trước khi hàn lên prototype board, bạn gắn nó lên JTS_Plate.stl trước. Làm vậy sẽ giúp canh thẳng các đầu nối JTS và đảm bảo vị trí connector đúng chuẩn trong lúc lắp ráp.
