Hộp phụ kiện cho board game Vault Assault

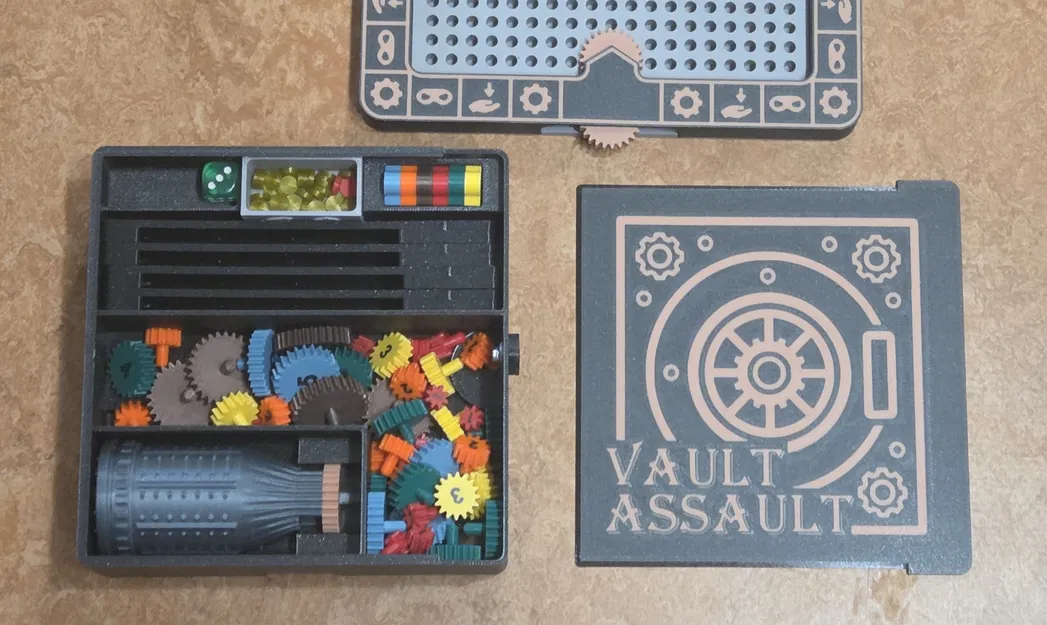

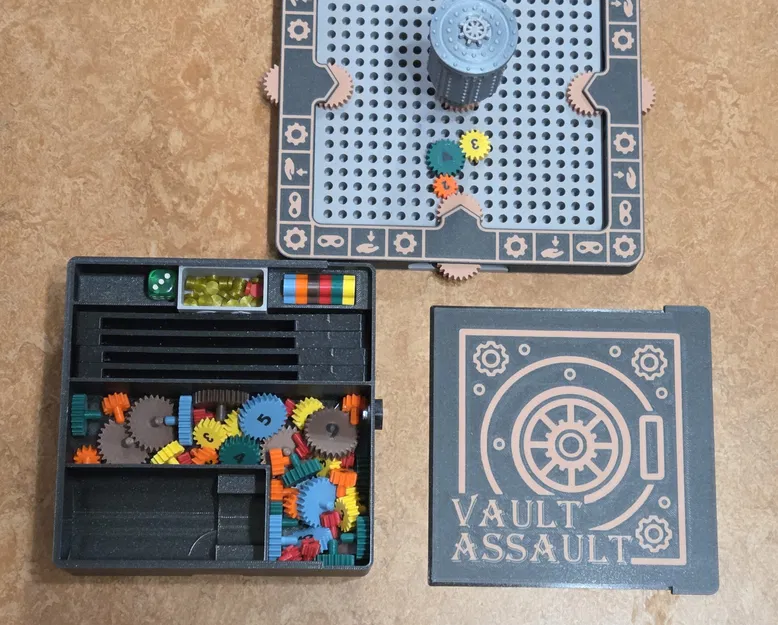

Gia đình mình rất mê chơi board game Vault Assault. Hộp gốc không đủ lớn và sắp xếp đồ vào bên trong cũng hơi bất tiện. Có vẻ như giấy phép của game trên Makerworld không cho mình đăng lại hay chỉnh sửa các model gốc, nên ở đây mình chỉ chia sẻ cái hộp và các phần bổ sung mình tự thiết kế từ đầu; còn phần game bạn cần tải từ đường link ở trên.

Hướng dẫn in & lắp ráp

Tất cả model ở đây đã được tối ưu cho chiều cao lớp (layer height) 0.2 mm.

Case Body - In với 4 perimeters để hộp cứng cáp. Bạn có thể gắn nam châm tuỳ chọn 20x6x2 trong lúc in để giữ coin box nằm yên trong hộp khi để trống; trường hợp này hãy pause khi lên tới 22.4 mm. Tuy nhiên nam châm không bắt buộc, vì khi đã để cards vào thì coin box vẫn sẽ nằm đúng chỗ. Xem hình.

Case Bottom - Tuỳ chọn, in nếu bạn muốn bắt hộp vào board để cất trữ. In với 4 perimeters và bắt vào body bằng 4 vít M3x10 hoặc M3x8.

Case Lid - Nếu in 1 màu thì chỉ in model NoAMS. Nếu in nhiều màu thì ghép NoAMS với Logo, hoặc dùng bản AMS và tô màu (color smart paint) trong slicer. In 1 màu thì giữ nguyên orientation như file; in nhiều màu thì mình khuyên lật ngược nắp, để logo áp xuống mặt plate. Dùng satin sheet cho PETG hoặc smooth sheet cho PLA.

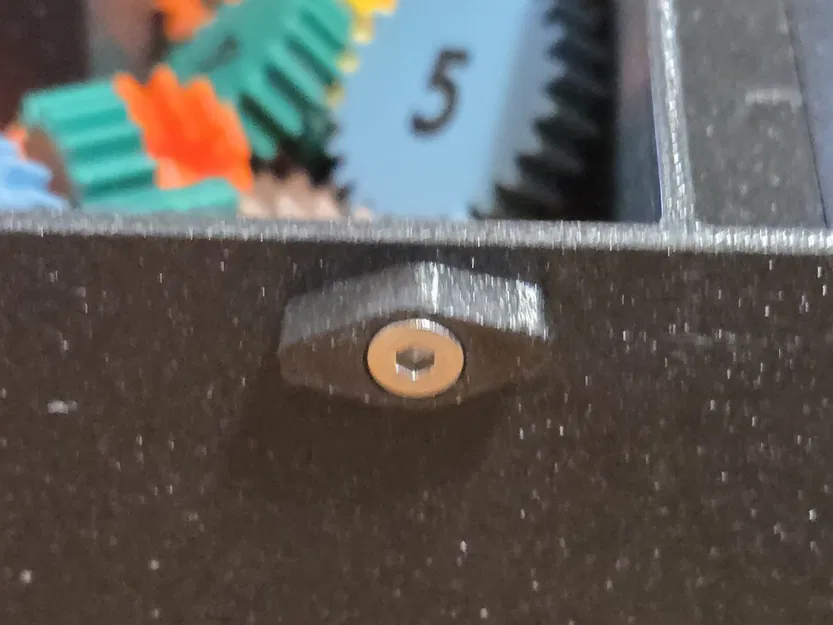

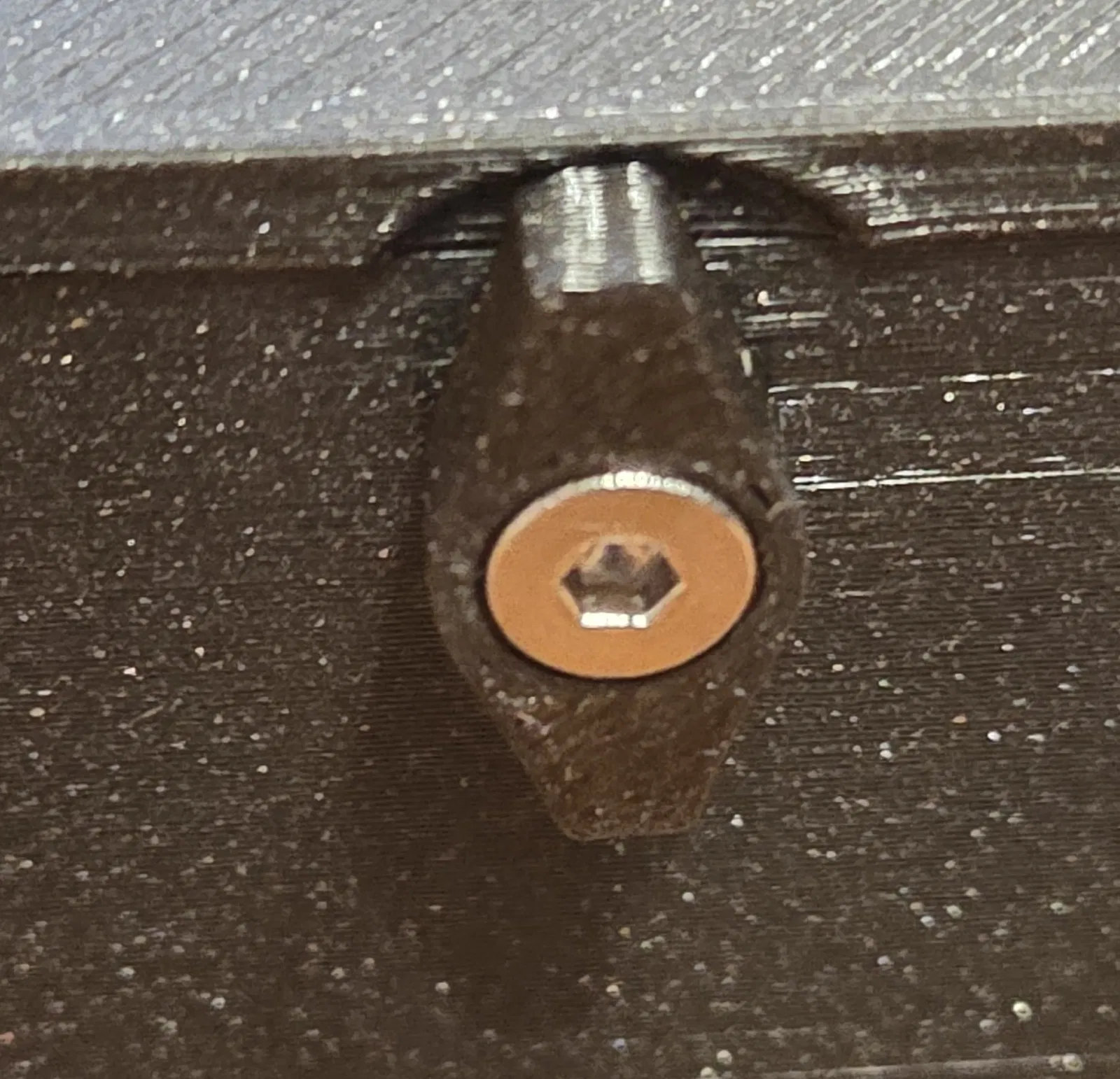

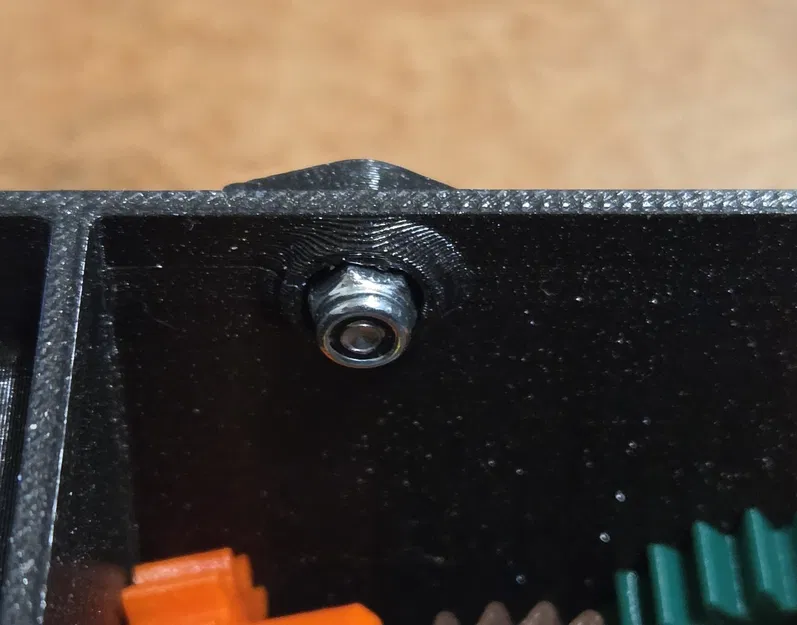

Lock Pin - In với 6 perimeters trở lên và gắn vào body bằng vít M3x10. Siết bằng ê-cu M3 loại có vòng silicone chống tự tháo, hoặc bạn có thể dán ê-cu thường bằng Loctite 243. Đừng siết ê-cu quá chặt, để pin còn xoay/trượt nhẹ nhàng.

Coin Box - In với 4 perimeters. Nếu muốn gắn nam châm tuỳ chọn 20x6x2, hãy pause ở cao độ 3 mm. Nhớ canh đúng cực (polarity) với nam châm đã đặt trong hộp!

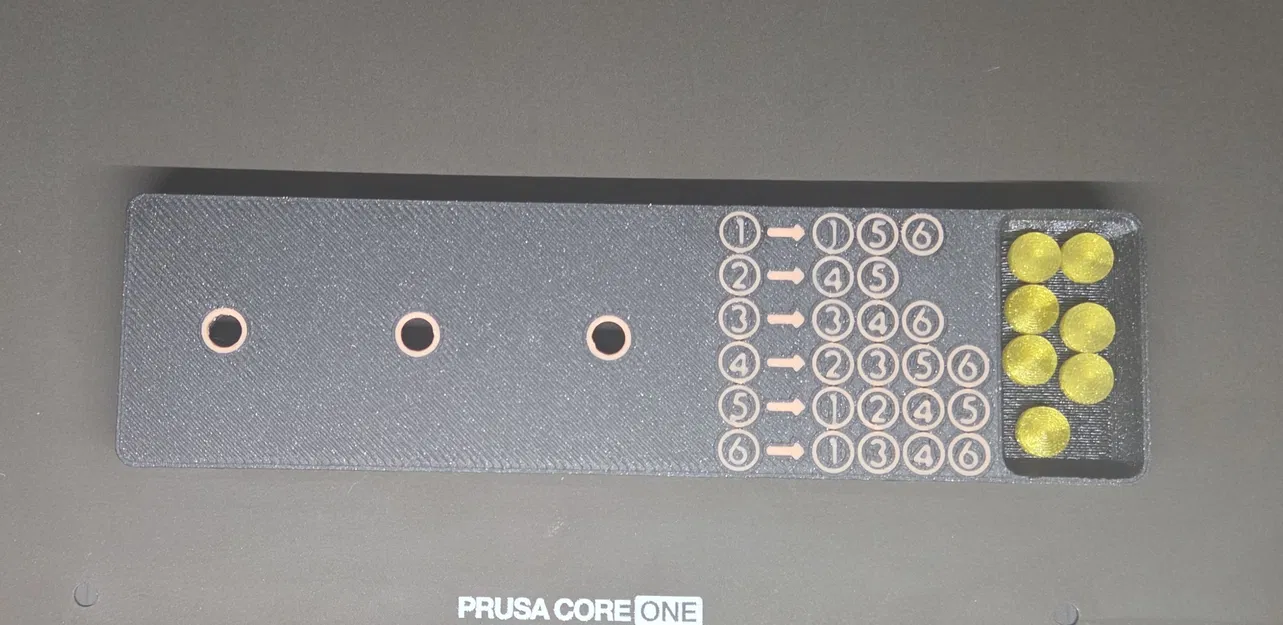

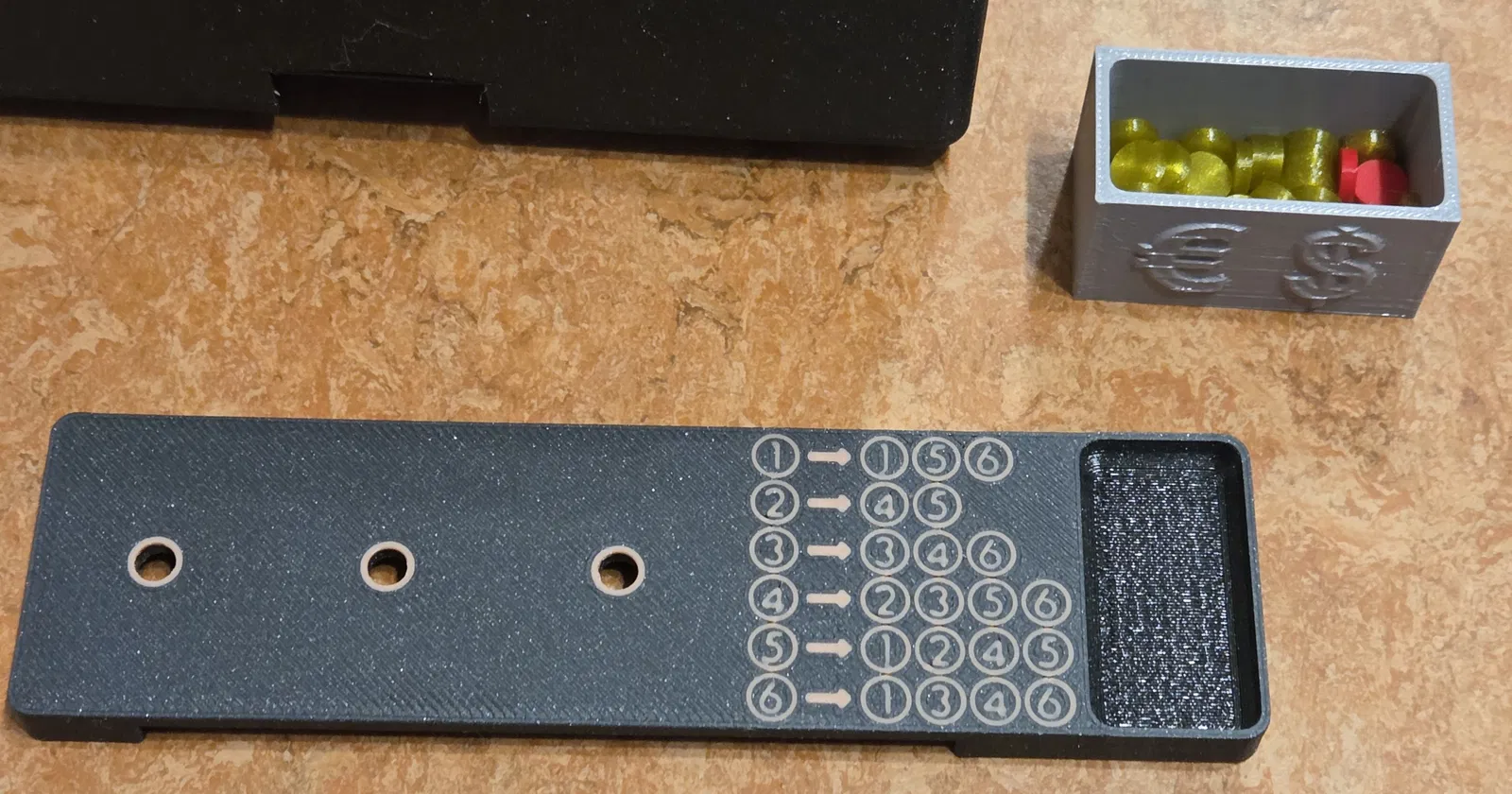

Cards Extension - Mình không muốn vi phạm license của game, nên phần này bạn tự merge model Cards.stl gốc với extension này. Import cả hai model vào slicer, group lại rồi đặt extension về phía bên phải của Cards để tạo thành một khối liền để in. In lật ngược và bật support. Xem hình để biết kết quả.
