Y-Endstop có soft stop và hard stop
Y-endstop dùng với switch Omron D2HW A201, có hard stop để chặn trước khi switch bottoms out. Giúp tránh hư switch khi đẩy gantry bằng tay hoặc khi endstop mount không có điểm chặn cơ khí.
Mô tả

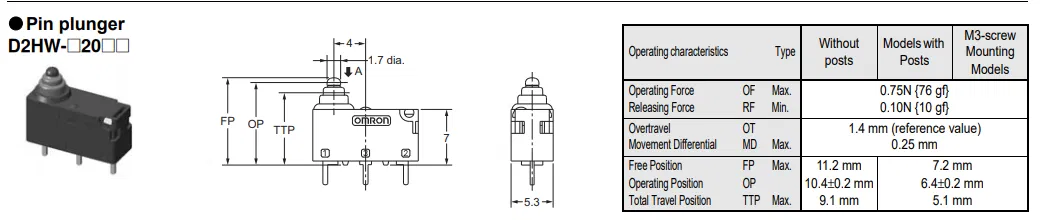

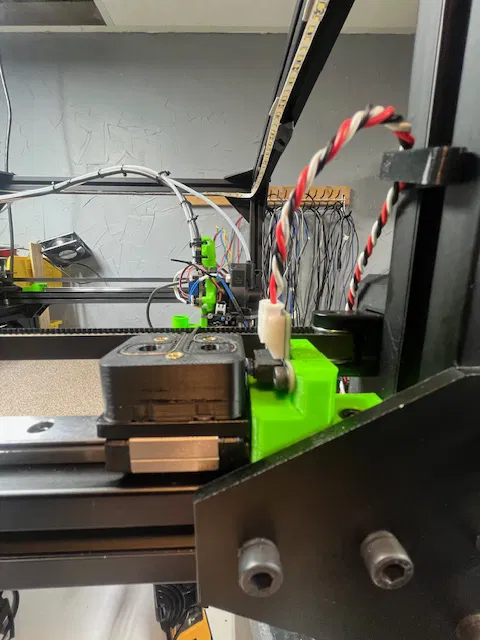

Bạn có thể thấy trong datasheet của switch Omron D2HW A201 là sau khi switch actuation thì chỉ còn thêm khoảng 0,9 đến 1,1mm hành trình nữa trước khi nó chạm đáy (bottoms out). Nhiều endstop mount không có hard stop mà phụ thuộc hoàn toàn vào electrical switch để chặn chuyển động. Nếu xảy ra lỗi, hoặc nếu bạn đẩy gantry bằng tay và làm switch bị nhấn quá giới hạn hành trình, rất dễ làm hư switch. Cái mount này có một hard stop được canh chuẩn để nằm giữa điểm actuation và giới hạn tổng hành trình của switch.
