Nút vặn cải tiến cho bộ sạc điện thoại ô tô Anker

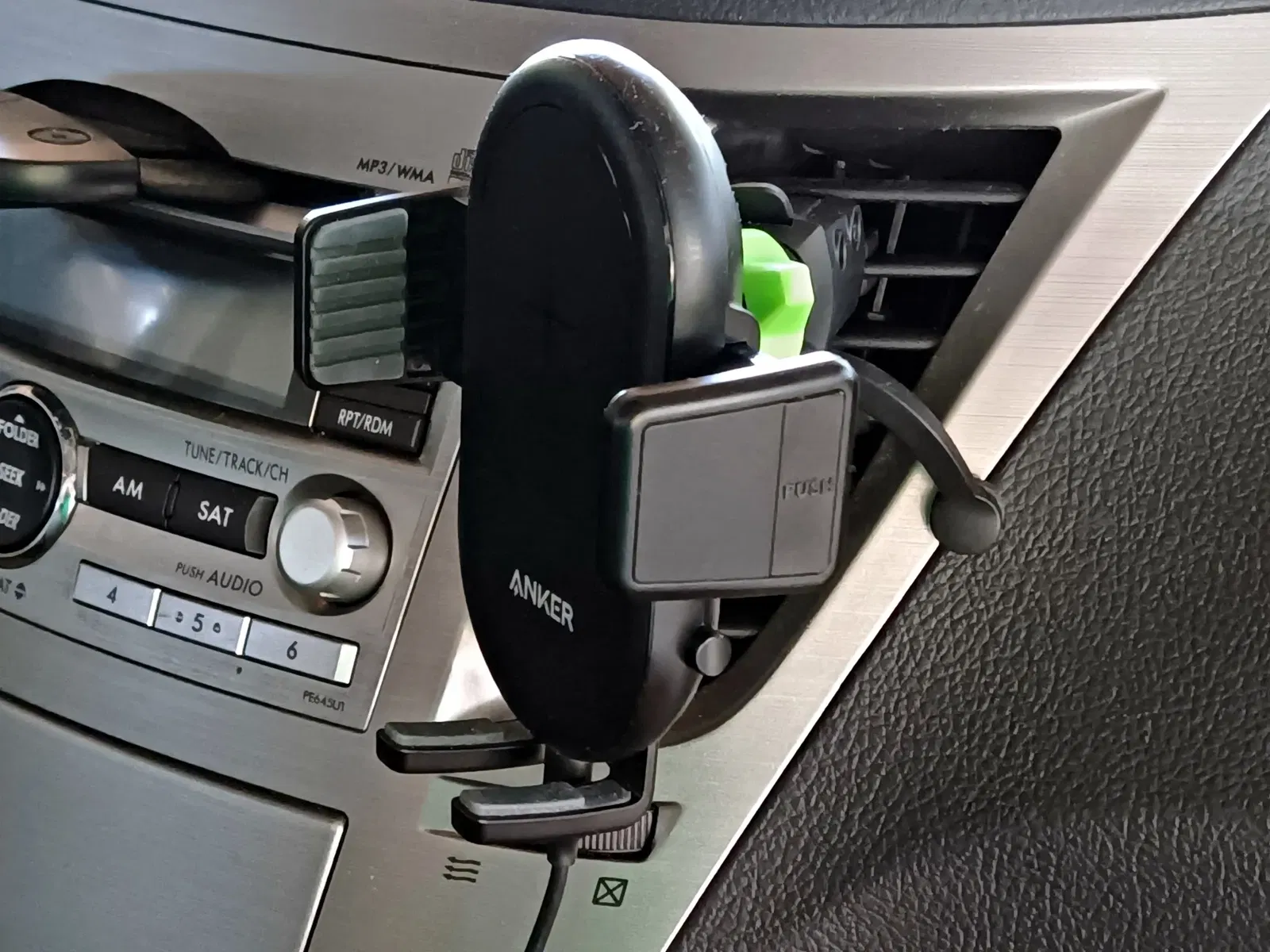

Vợ tôi có một Anker PowerWave 7.5 Wireless Car Charger. Nó có một khớp bóng và ổ cắm với một đai ốc để siết chặt.

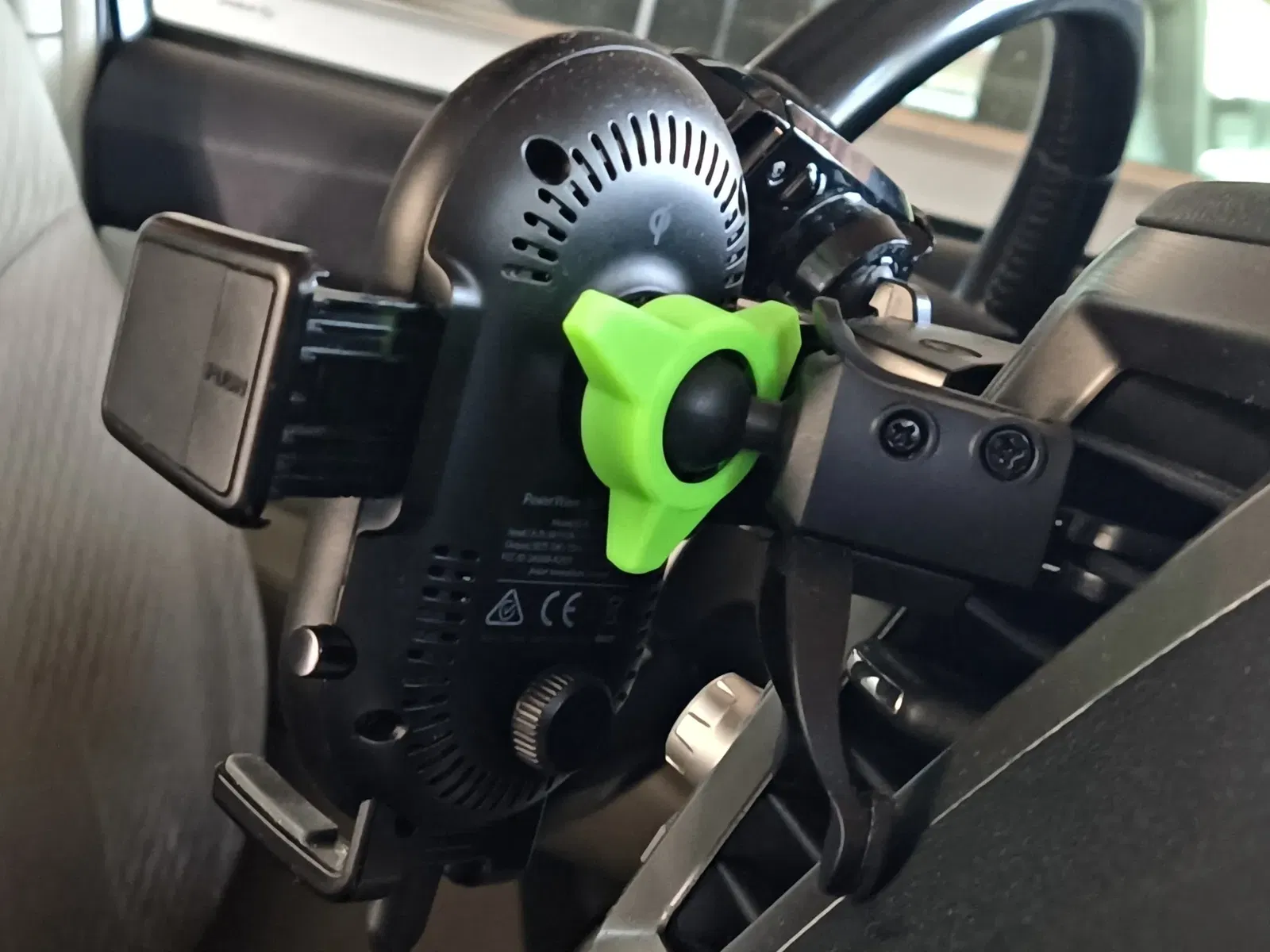

Đai ốc gốc đã bị nứt, khiến giá đỡ điện thoại trở nên vô dụng. Thay vì mua một bộ sạc không dây/giá đỡ điện thoại mới cho ô tô, tôi đã thiết kế và in một đai ốc cải tiến.

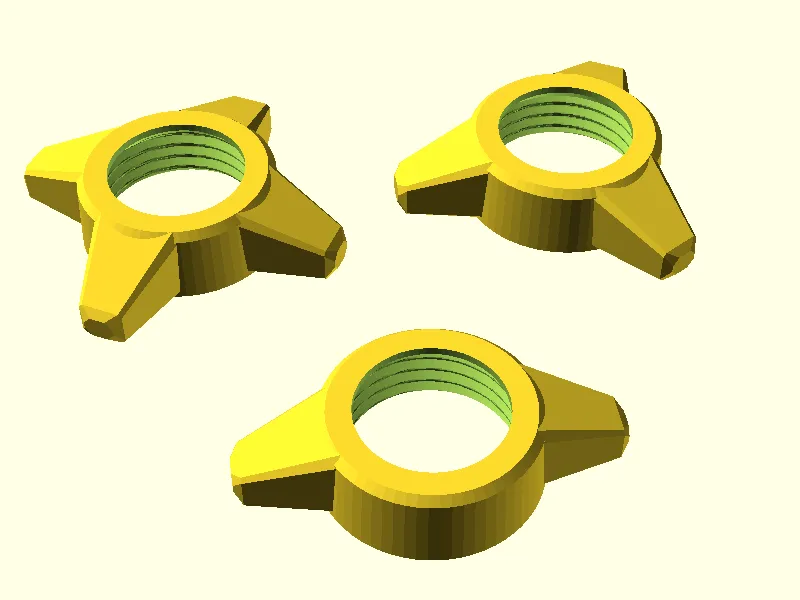

Thiết kế này có ba cải tiến so với bản gốc: các cánh có độ dốc steeper hơn để cho phép khớp bóng xoay xa hơn, thân của đai ốc dày hơn để chống nứt, và có thể có nhiều hơn hai cánh. Tôi đã quyết định chọn ba (điều này dễ dàng thay đổi trong tệp .scad đi kèm).

Cài đặt in

3 biên, chiều cao lớp 0.2 mm, 25% lấp đầy hình khối.

In bằng ABS vì nó tốt hơn PETG cho các ren và không bị biến dạng trong một chiếc xe nóng.

Tùy chỉnh

Tệp carchargernut.scad đi kèm có thể được sử dụng để tùy chỉnh thiết kế này. Nó yêu cầu thư viện ren của tôi circlestack_thread3.scad, mà tôi đã phát triển cho đồ chơi khéo léo cho trẻ em nuts&bolt. Thư viện có thể được tải xuống từ đó. Nó không phải là thư viện ren hiệu quả nhất (tôi tạo ra nó như một bằng chứng về khái niệm) nhưng tôi đã có nó sẵn và nó hoạt động tốt, vì vậy tôi đã sử dụng nó.
