Ngàm gắn Orbitool O2S Toolboard cho RatRig VC4 Toolhead

Xin chào!

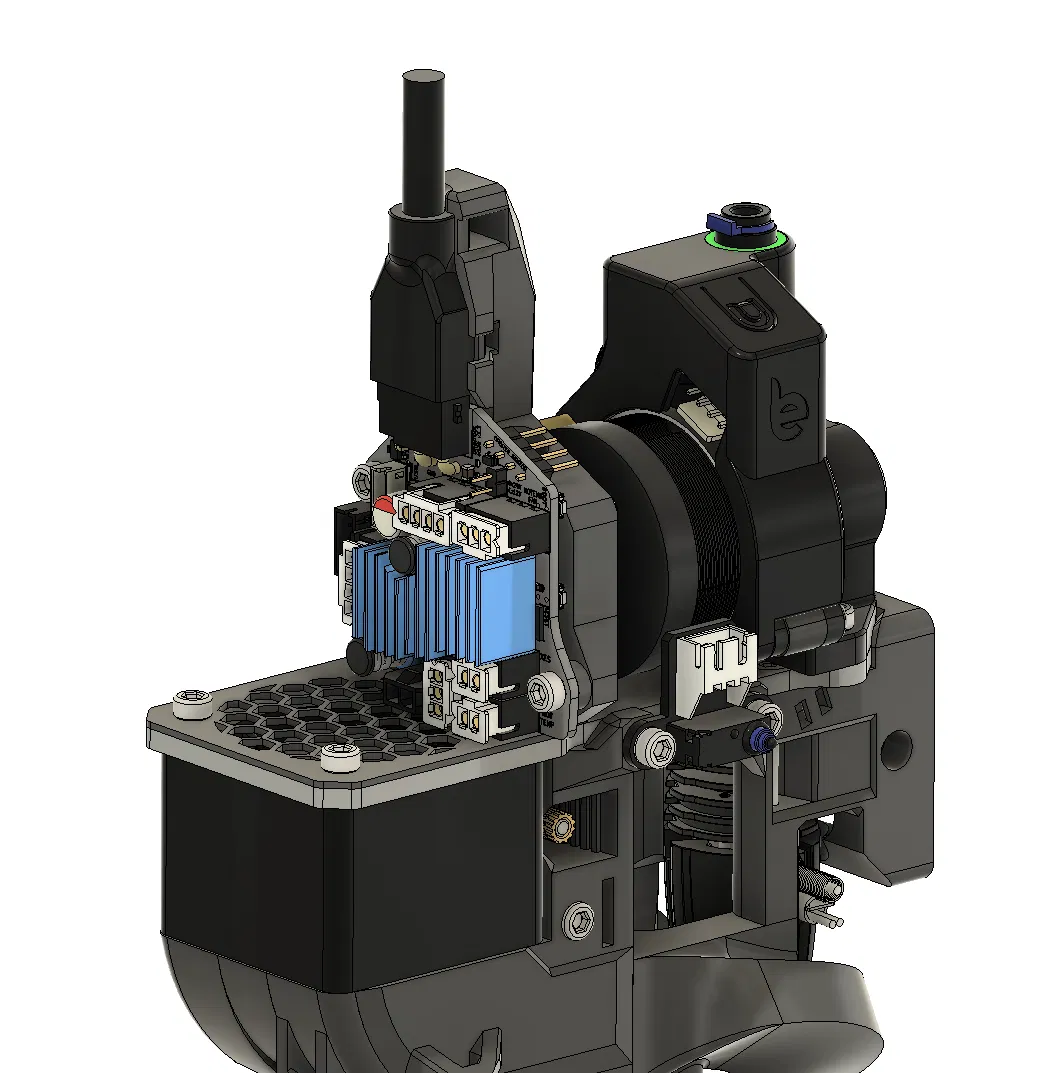

Dưới đây là phiên bản ngàm (mount) toolboard của mình cho Orbitool O2S trên toolhead RatRig VCore 4 stock.

Vì cái endstop nằm vướng đúng vị trí trụ bắt ốc (lower mounting standoff) phía dưới nên mình không dùng trụ này. Chỉ có lỗ trên của toolboard là có liên kết trực tiếp hơn với extruder.

Có 2 phiên bản:

V1:

• dùng cả hai con ốc M3x35 mm đi kèm để cố định mount vào top plate / back piece

• cần trụ dài hơn (dài 22 mm khi dùng chung với Smart Filament Sensor / dài 24 mm khi không dùng Smart Filament Sensor) để bắt mount vào con ốc trên của extruder
• cần ốc M3x16 mm dài hơn để bắt toolboard vào trụ
• cần heatset insert cho lỗ trên mount, kèm theo một con ốc M3x6 mm ngắn hơn

V2:

• chỉ dùng một trong các con ốc M3x35 mm đi kèm
• con M3x35 còn lại cần ngắn hơn 5 mm: hoặc kiếm ốc M3x30 mm, hoặc cắt con ốc có sẵn
• dùng cùng loại trụ dài 20 mm khi kết hợp với Smart Filament Sensor (nếu không dùng Smart Filament Sensor thì cần trụ dài hơn 22 mm)
• cần ốc M3x16 mm dài hơn để bắt toolboard vào trụ
• cần heatset insert cho lỗ trên mount, kèm theo một con ốc M3x6 mm ngắn hơn

Cả hai phiên bản đều cần một fan grill mới (mình có kèm theo) và cần dây/đường kết nối dài hơn giữa filament sensor và các chân (pins) của toolboard.

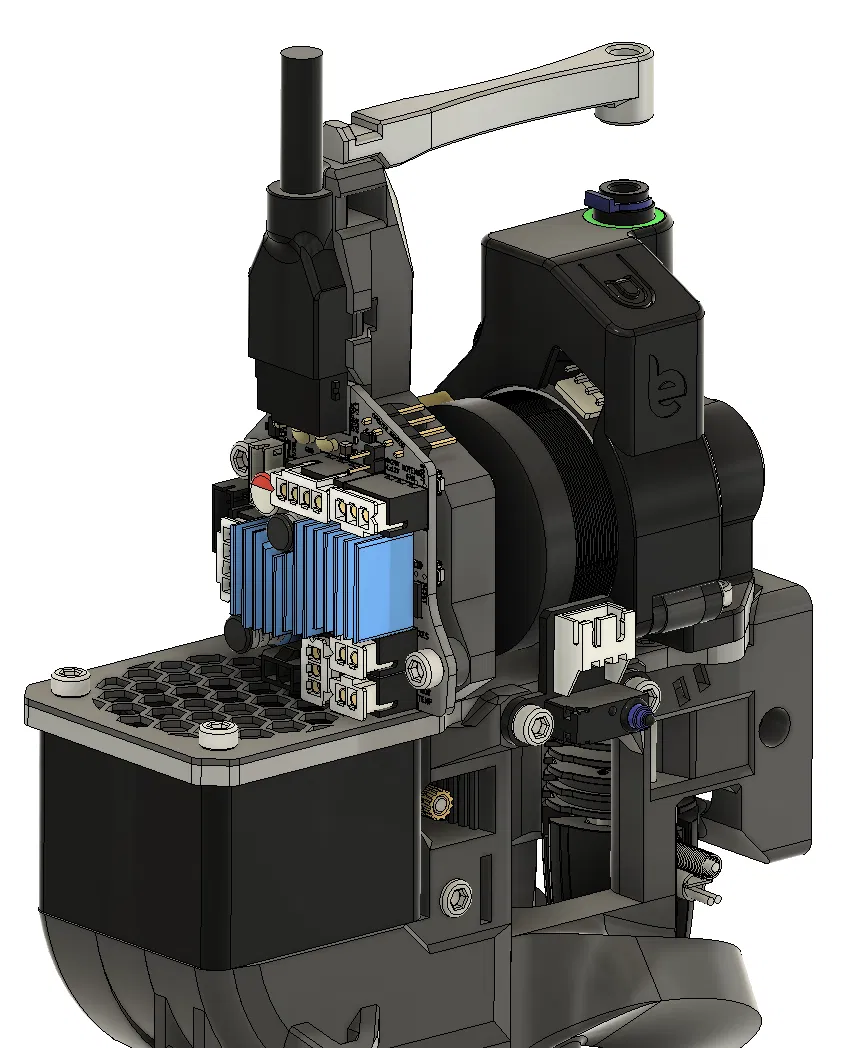

Mình cũng có kèm một cái pát đỡ PTFE (PTFE support bracket) khi chạy Smart Filament Sensor. Cái pát này có vẻ giúp giảm tình trạng trigger không mong muốn của cảm biến Tangle detection, và được gắn bằng dây rút (zip tie) lên phía trên của mount toolboard mới.

Vì hiện tại mình không còn chạy toolhead stock nữa và cũng không còn toolboard O2S, nên mình muốn nhờ ai sẵn lòng test giúp các phiên bản này và cho mình xin phản hồi: có chạy ổn không, hoặc cần chỉnh sửa gì để cải thiện.

Cảm ơn nhiều!
