Mặt nhật/Hộp thánh tích phong cách Ambrosian (Ambrosian-style monstrance/reliquary)

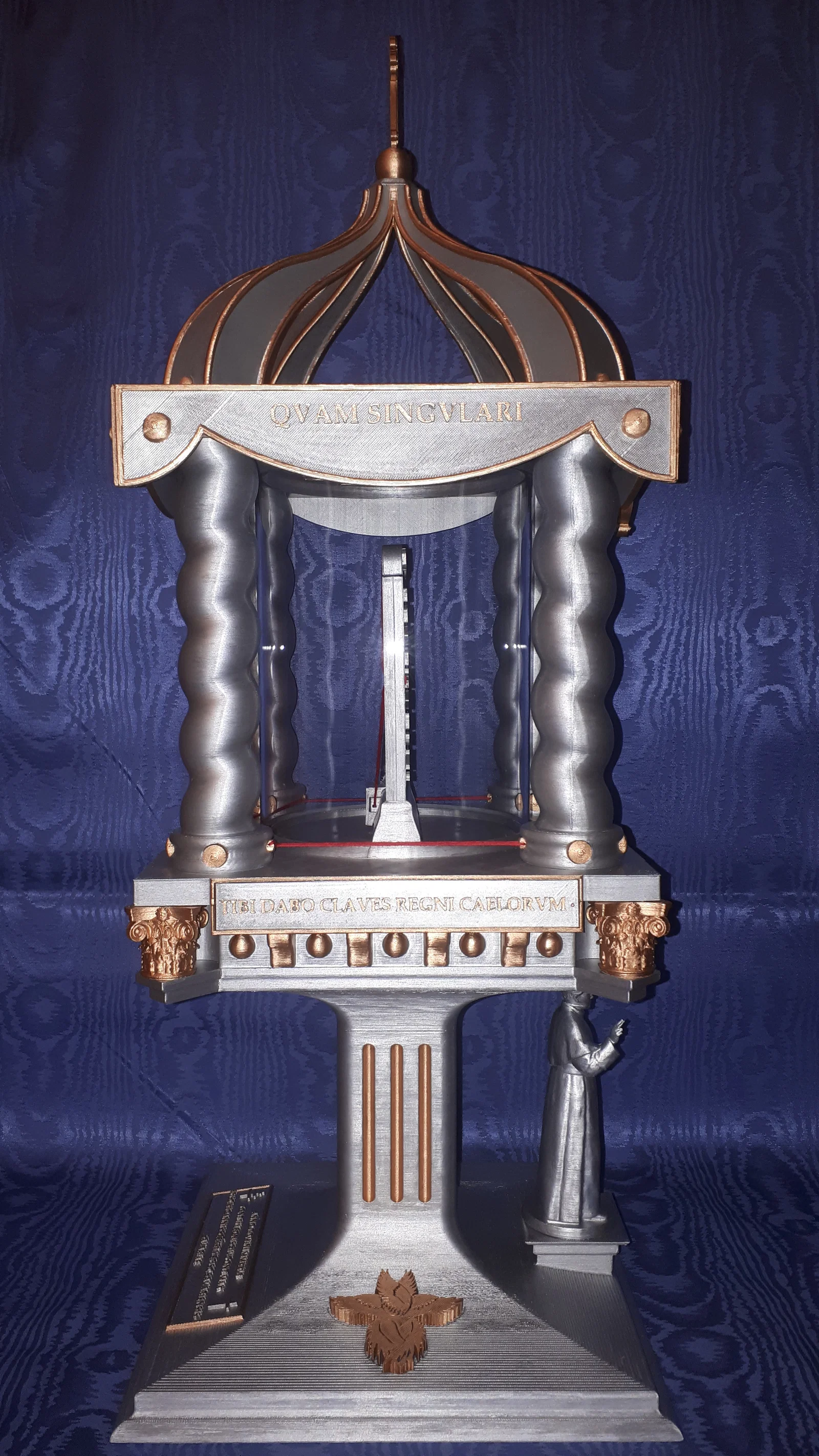

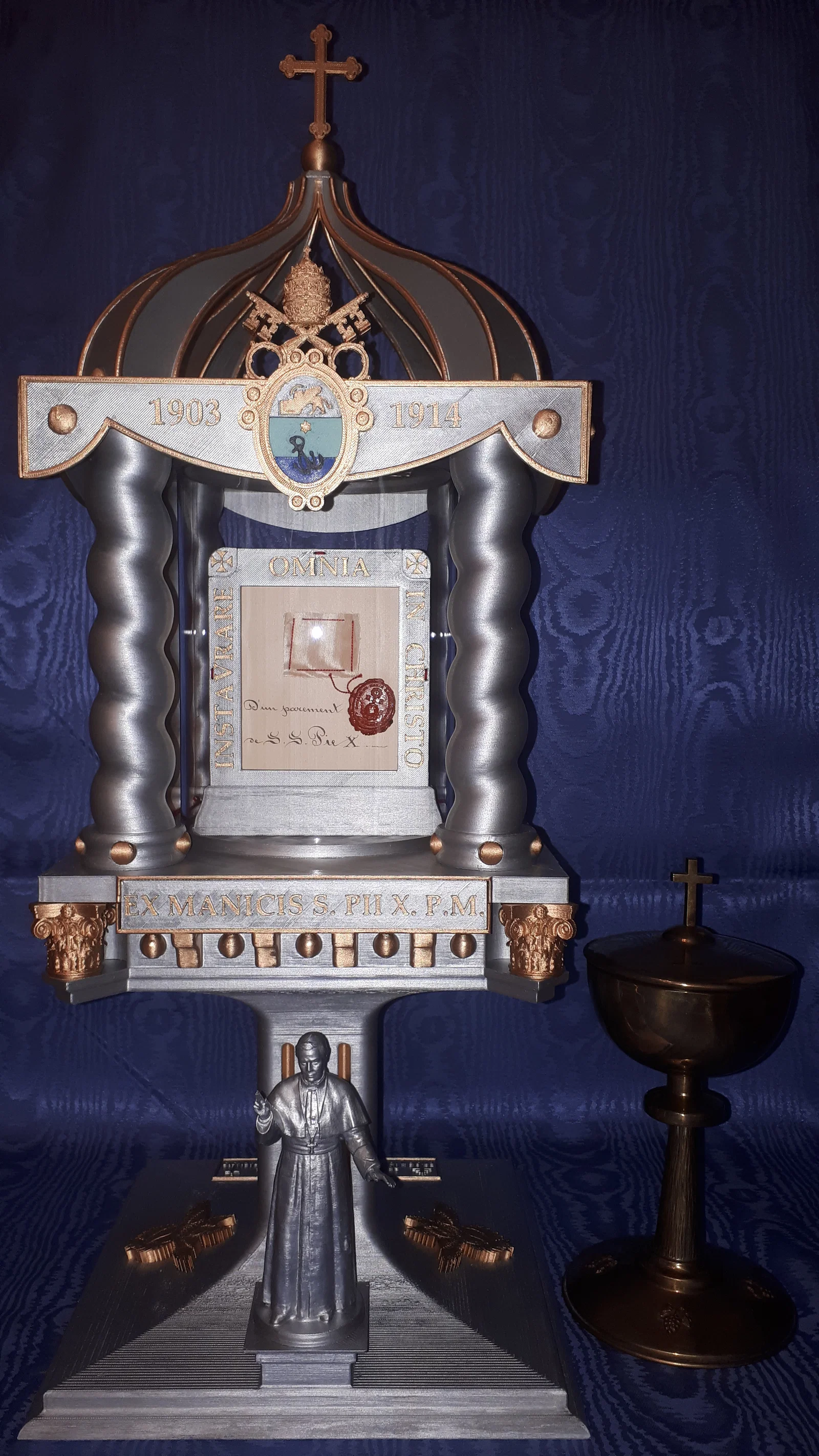

Mặt nhật (monstrance) hoặc hộp thánh tích (reliquary) phong cách Ambrosian. Tổng chiều cao: 684 mm hoặc 26 9/10 inch (xem hình, đặt cạnh ciborium để so tỉ lệ). Kích thước lớn nhất theo từng trục khi in là x: 264 mm, y: 264 mm, z: 230 mm. Tùy thánh tích đặt bên trong, các tấm panel có thể trang trí bằng những đoạn chữ, biểu tượng hoặc thuộc tính liên quan. Phần adapter cần được chỉnh sửa theo đúng thánh tích cụ thể.

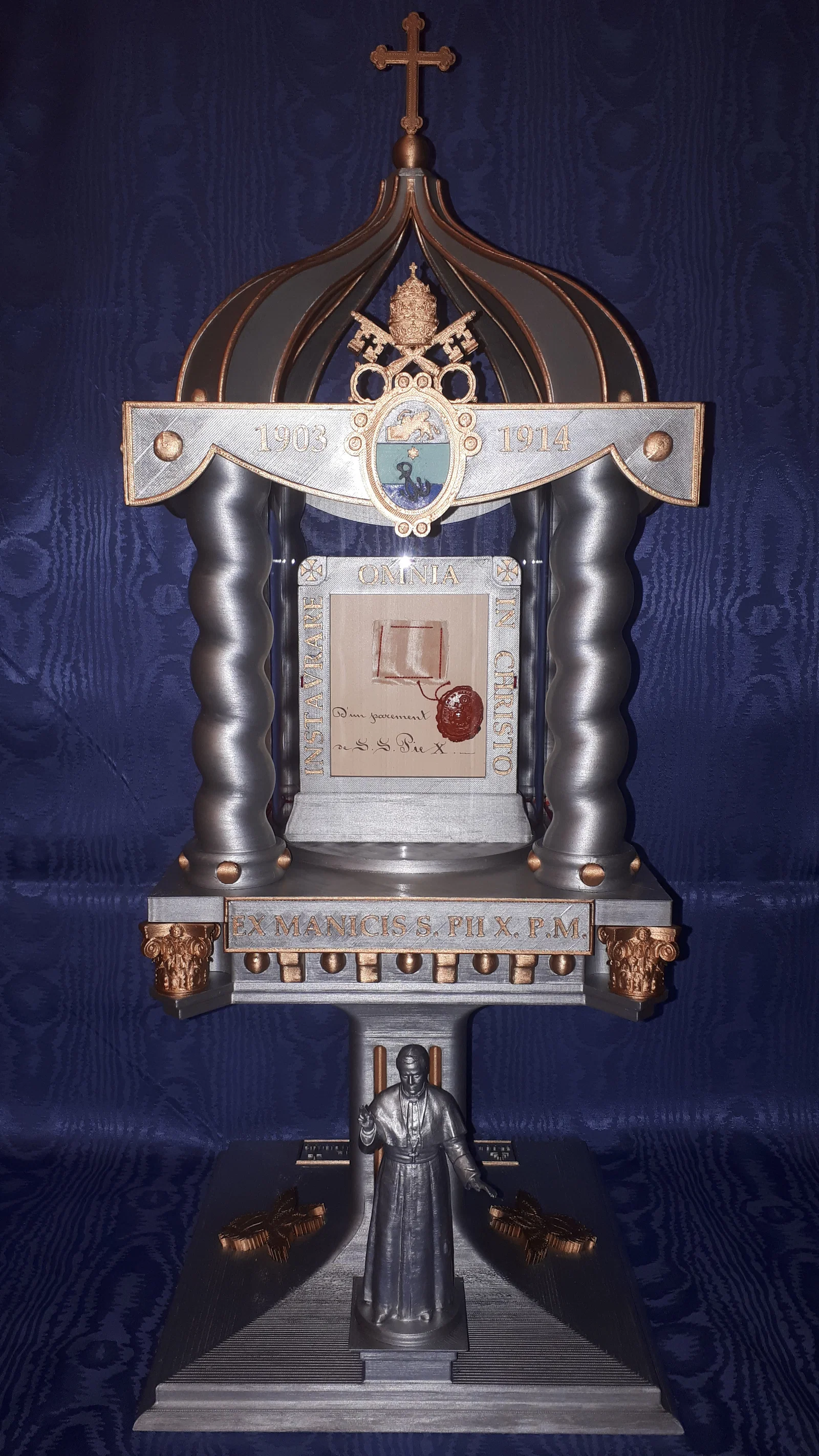

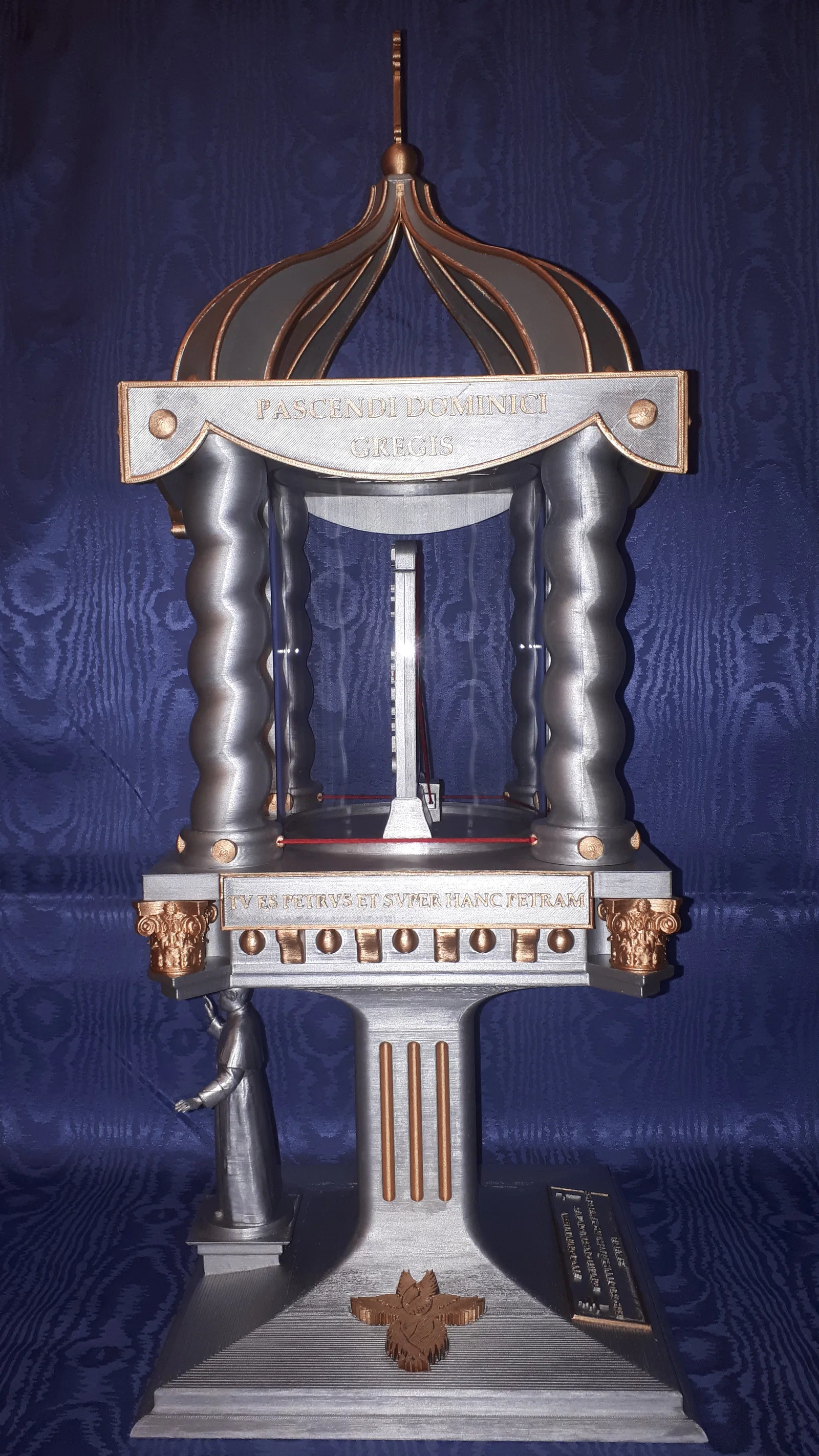

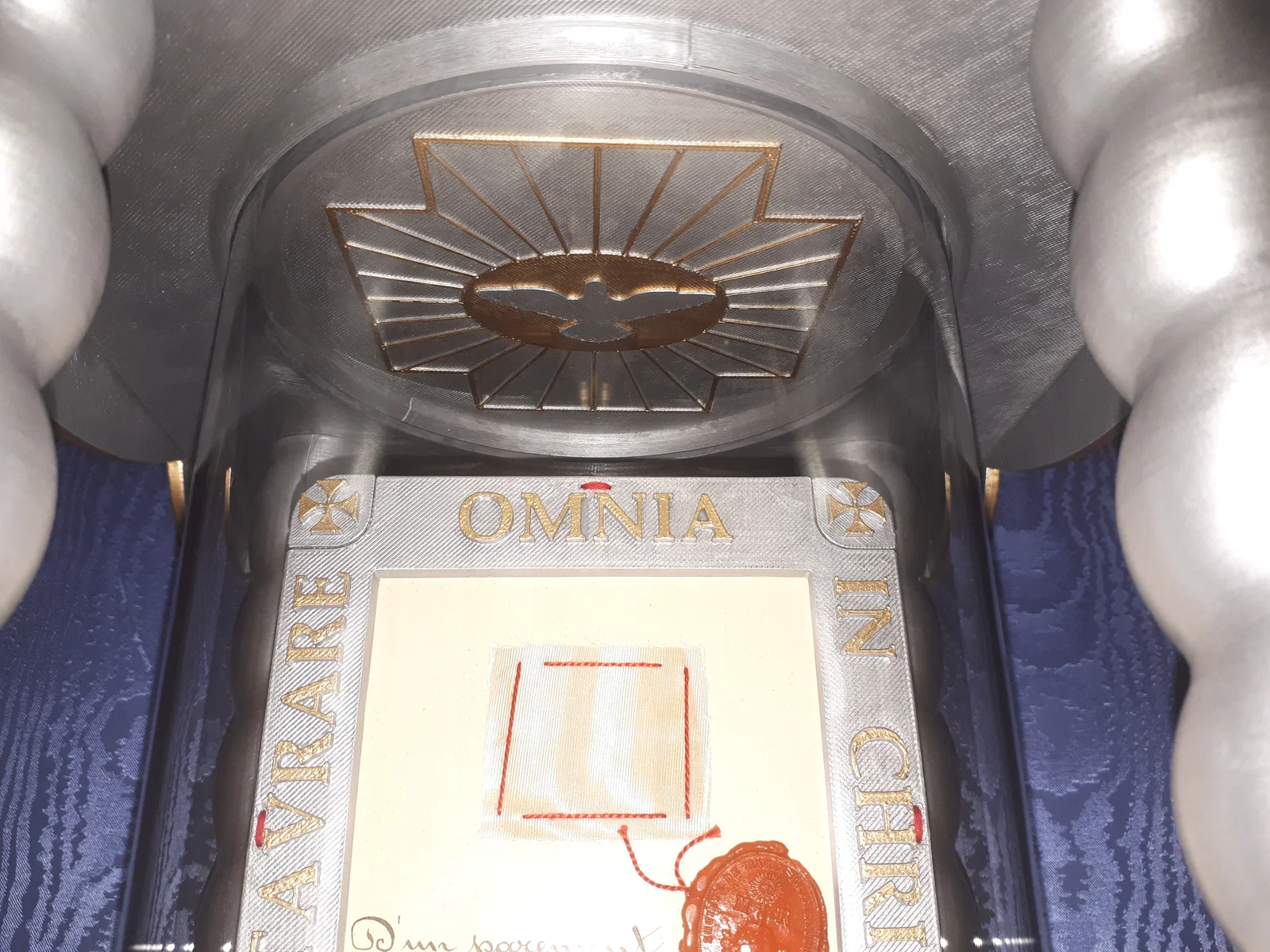

Phiên bản upload này theo chủ đề Thánh Piô X (S. Pius X.), nhưng chỉ cần đổi nội dung chữ trên 4+4+1 tấm panel, thay tượng và thay adapter khác là có thể chỉnh sửa rất dễ. Các panel phía dưới có đế là một khối hộp chữ nhật 166x22x3 mm; với các panel phía trên, tôi đã upload hai phiên bản rỗng khác nhau. Tấm panel trên bệ có kích thước 141x36x3 mm. Huy hiệu giáo hoàng tiara+keys có thể bỏ hoặc thay bằng mẫu khác; ổ cắm của nó rộng 44x4.325 mm và sâu 6 mm. Các hốc dành cho wax seal cần được chỉnh sửa. Ngoài ra, mặt dưới của phần trên có hình chim bồ câu với các tia sáng.

Ống kính (glass tube) không phải là phần cấu trúc bắt buộc và có thể bỏ đi nếu bạn loại bỏ các bích (flanges) của nó. Trong model upload, đường kính ngoài lớn nhất là 152 mm, đường kính trong nhỏ nhất là 143 mm. Chiều cao danh định là 200 mm, nhưng có thể dao động trong khoảng 194–202 mm.

Các bộ phận gồm: lower base, 2 seraphim, upper base, middle part, 8 connectors, main part, 4 corinthian (composite) capitals, 4 columns, 4+4 headed pins, upper part, canopy, orb, cross, 1+1+1 wax seal covers, 4+4+1 panels, statue, papal emblem, glass tube, relic adapter. Kích thước các mối ghép chủ yếu được thiết kế theo dạng nominal, nên tùy setting của bạn có thể cần hậu xử lý hoặc dán keo. Đã dùng 1.5 lon sơn mô hình Revell 94 Gold và 3.5 lon Revell 90 Silver (1 lon = 14 ml/0.47 fl oz). In bằng Creality HyperABS. Tổng khối lượng KHÔNG tính glass tube là 1.7 kg.

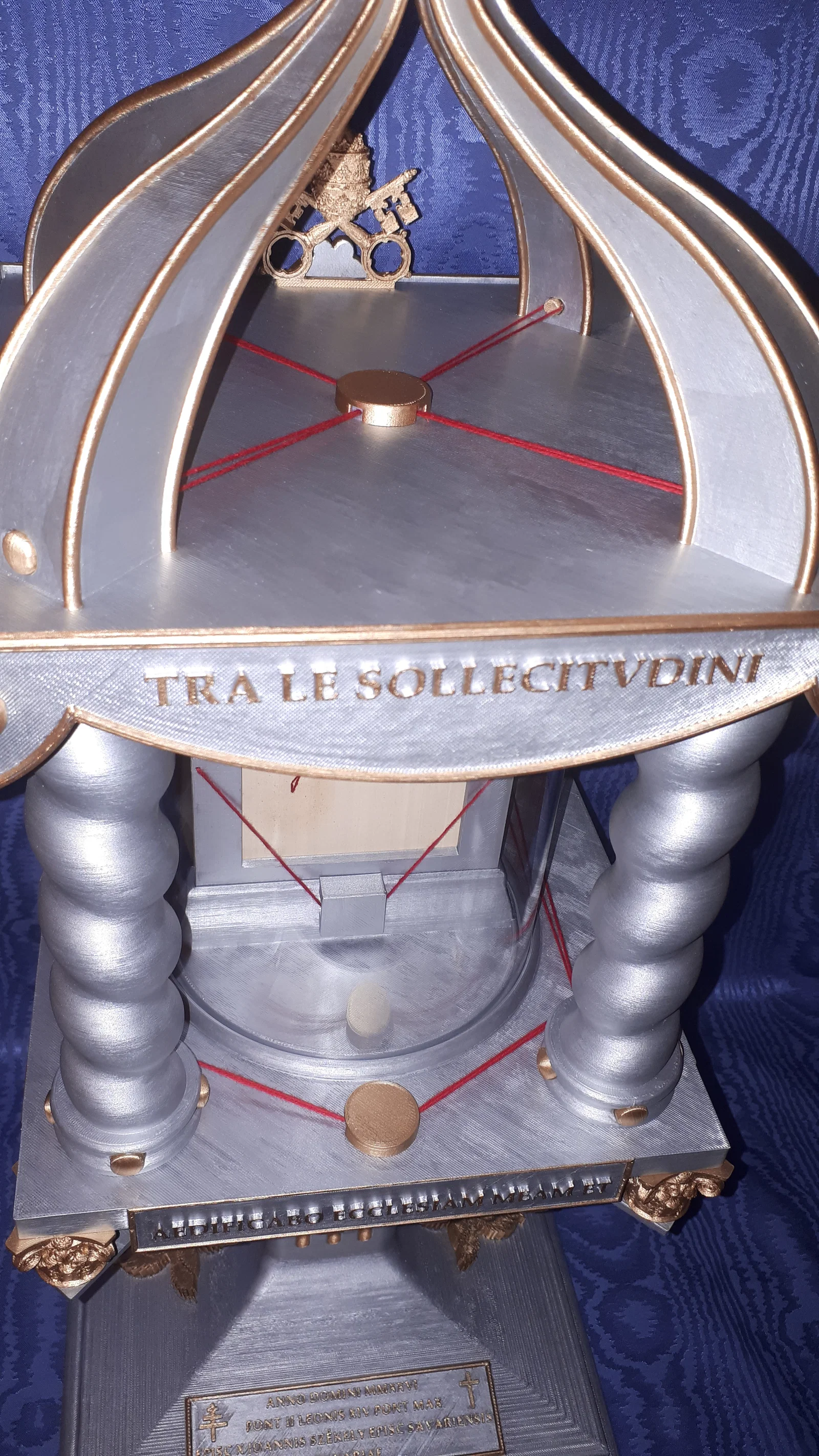

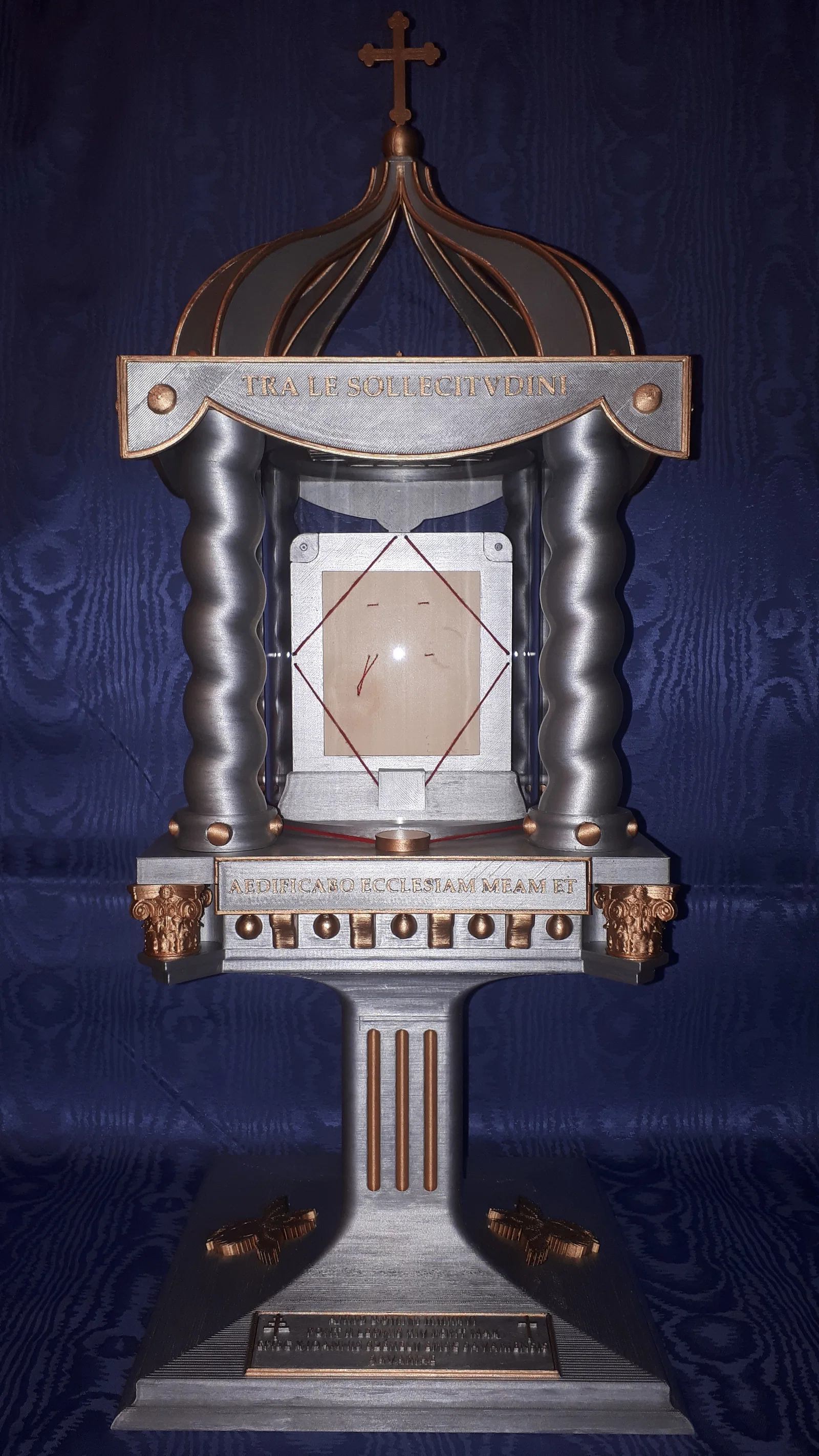

Toàn bộ cụm có thể khóa bằng hai wax seal để ngăn không cho tháo các chốt (pins) của cột. Ngoài ra còn một seal bổ sung ở mặt sau của adapter. Nếu các ren (threads) được niêm phong bằng wax seal hoặc vật liệu tương tự, thì sẽ không thể tháo rời cụm lắp mà không để lại biến dạng hoặc gây hư hại cho một hay nhiều bộ phận. Xem hình.

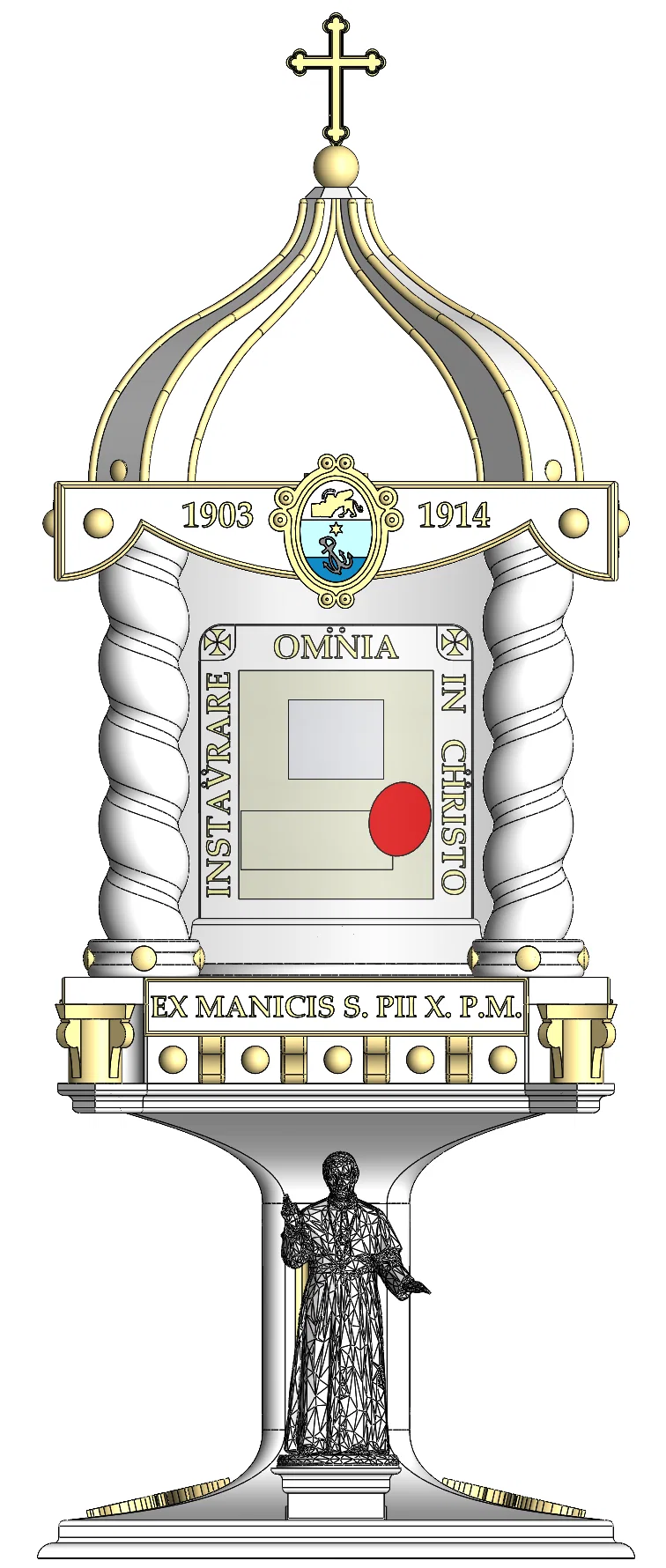

Links cho các thành phần tải về (file SolidWorks và .step là phiên bản đã được đơn giản hóa, file .stl độ phân giải cao tách riêng):
Tượng Pope Pius X. (cao: 140 mm): https://cults3d.com/en/3d-model/art/pope-pius-x-statue-estatua-papa-pio-x
Seraph (remodel lại hoàn toàn): https://www.thingiverse.com/thing:3331413/files
Đầu cột Corinthian/Composite: https://makerworld.com/en/models/1445350-doric-ionic-and-corinthian-column
Huy hiệu Papacy (đã chỉnh sửa): https://cults3d.com/en/3d-model/home/papacy-emblem
