Bản test độ khít plate phím cho Cherry MX, Alps hoặc Choc
Mẫu in hiệu chuẩn để canh kích thước cutout khi in 3D plate bàn phím cơ. In và thử độ vừa switch; lỗ giữa là size gốc, lỗ hai bên tăng/giảm theo bước 0.1 mm. Có bản cho Cherry MX, Alps và Choc.
Mô tả
Đây là bản in hiệu chuẩn để xác định kích thước lỗ cắt (cutout) chuẩn cho plate bàn phím in 3D. In ra rồi thử độ khít của switch. Giá trị điều chỉnh có thể dùng khi tạo plate hoàn chỉnh.
Mỗi plate dày 1.5 mm. Lỗ ở giữa dùng kích thước gốc; các lỗ bên phải được nới theo giá trị bước (0.1 mm) và các lỗ bên trái được thu nhỏ lại. Có các biến thể sau đã được tạo sẵn:
Name
Width (mm)
Height (mm)
Spacing (mm)
Number of holes
cherry_mx_short
14
14
19.05
7
cherry_mx_long
14
14
19.05
11
choc_cpg1232_short
13.7
12.7
18
7
choc_cpg1232_long
13.7
12.7
18
11
alps_skcml_short
15.5
12.8
19.05
7
alps_skcml_long
15.5
12.8
19.05
11

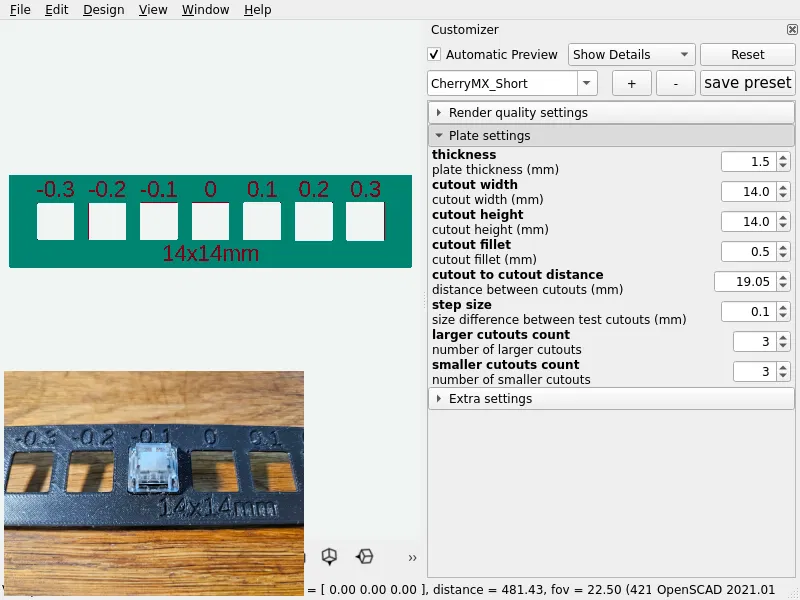

Để tuỳ biến, dùng file code OpenSCAD được cung cấp.
Xem thêm: https://adamws.github.io/3d-printed-keyboard-prototype-with-freecad/
