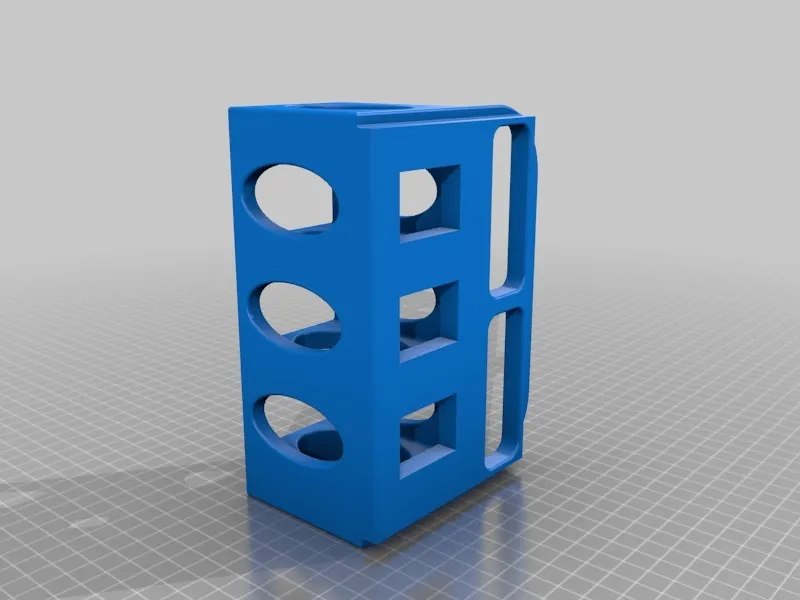

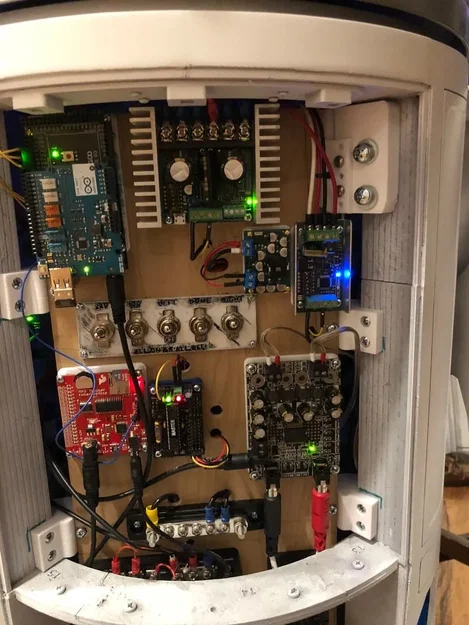

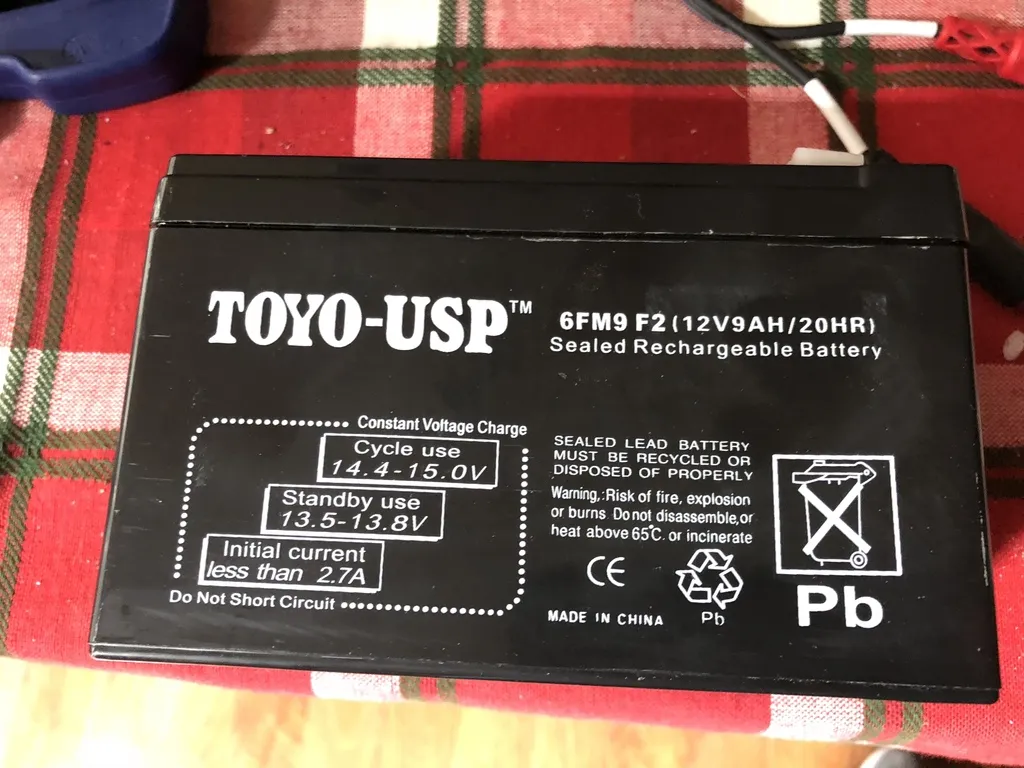

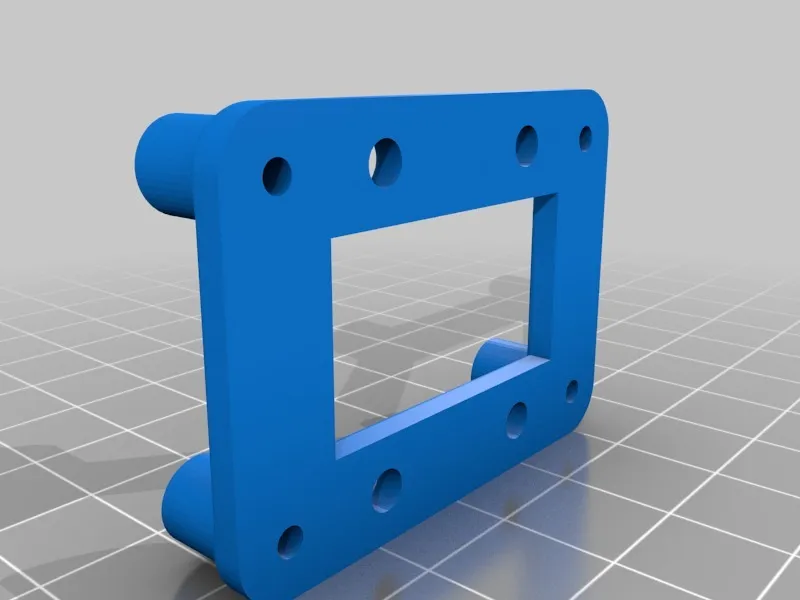

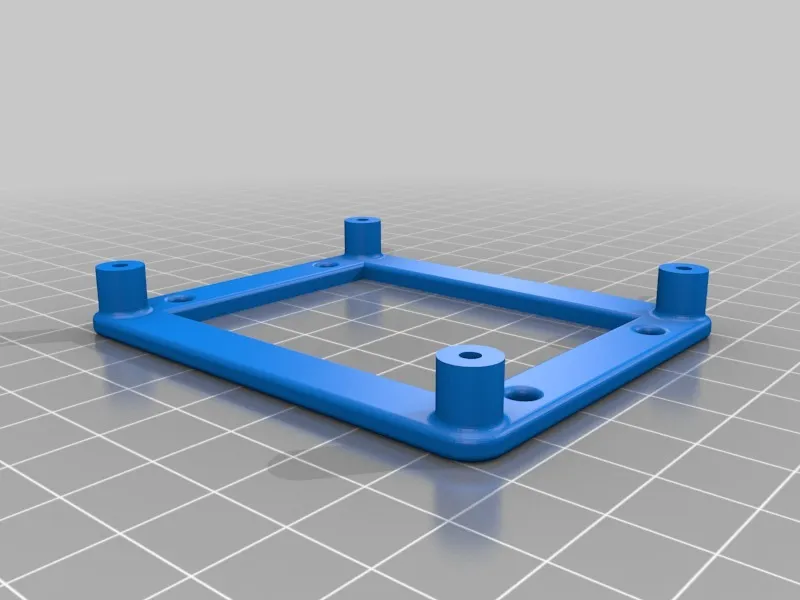

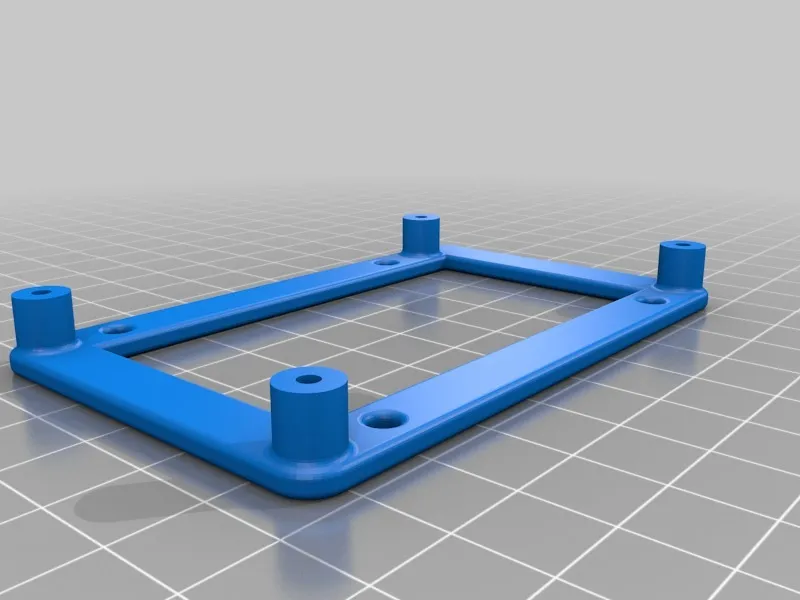

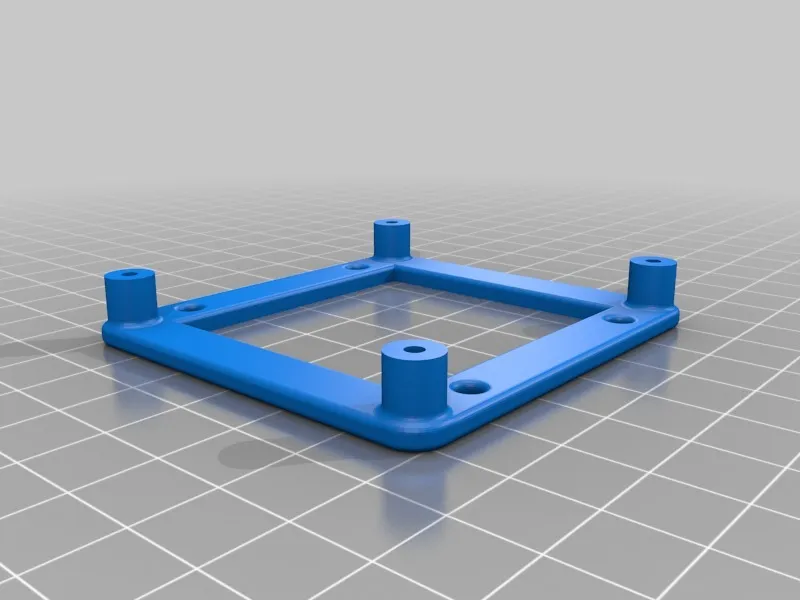

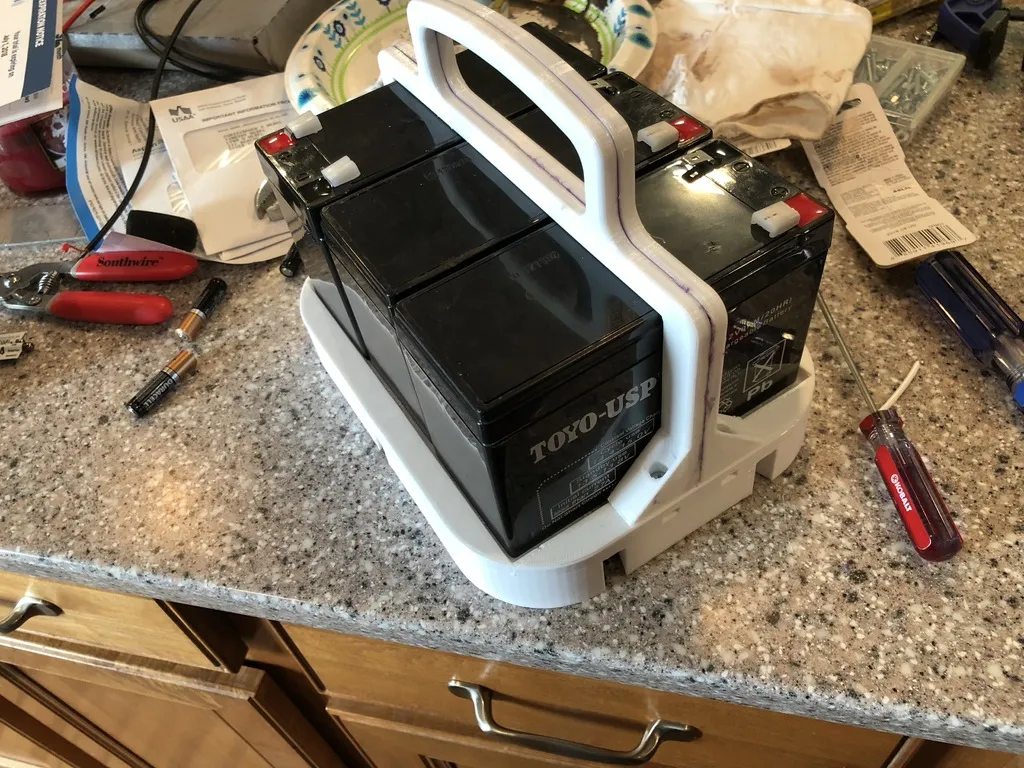

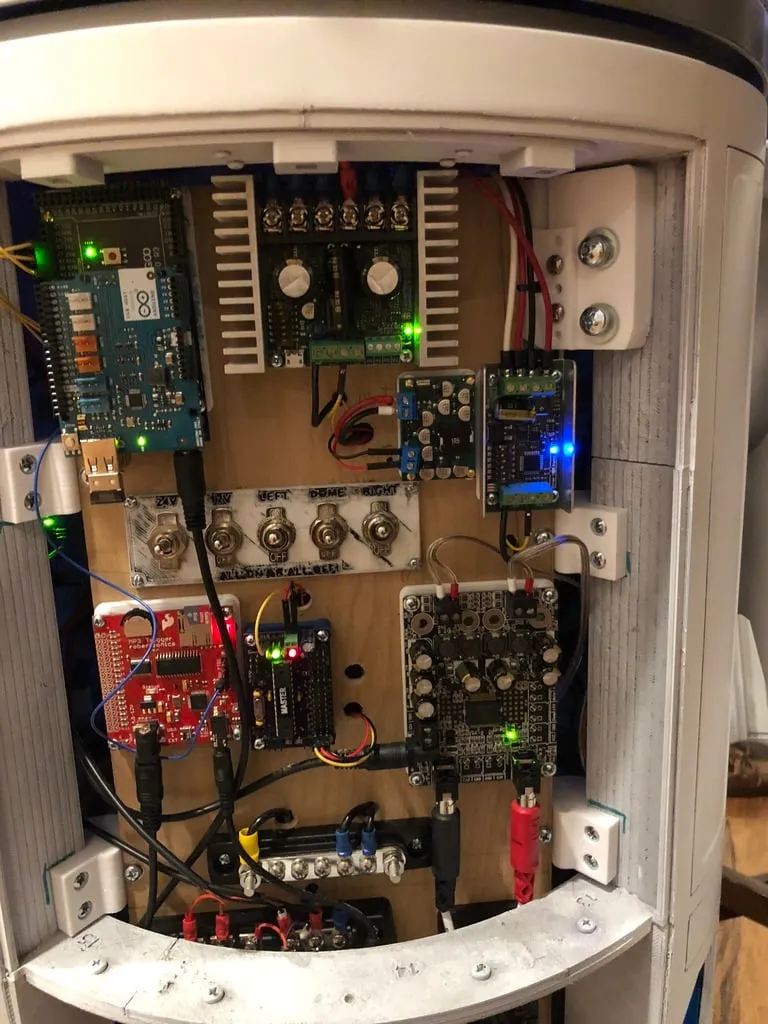

Dưới đây là tất cả các giá đỡ cho điện tử của R2-D2. Tôi cũng đã bao gồm một giá đỡ pin cho ba viên pin 12V 9AH SLA. Tôi dự định nâng cấp cho nó lên pin LIPO khi tôi chuyển đổi nó sang cấu hình chân 2-3-2. Nhưng hiện tại, những cái này hoạt động rất tốt. Tôi có một viên pin 12V cho tất cả các Arduinos, đèn LED, âm thanh và servos. Hai viên pin còn lại được nối tiếp để cung cấp 24V cho động cơ mái vòm và động cơ chân.

Bạn sẽ cần in bốn giá đỡ cho bảng plywood. Nó chỉ là một mảnh plywood dày 1/4 inch mà tôi đã mua từ Lowes.

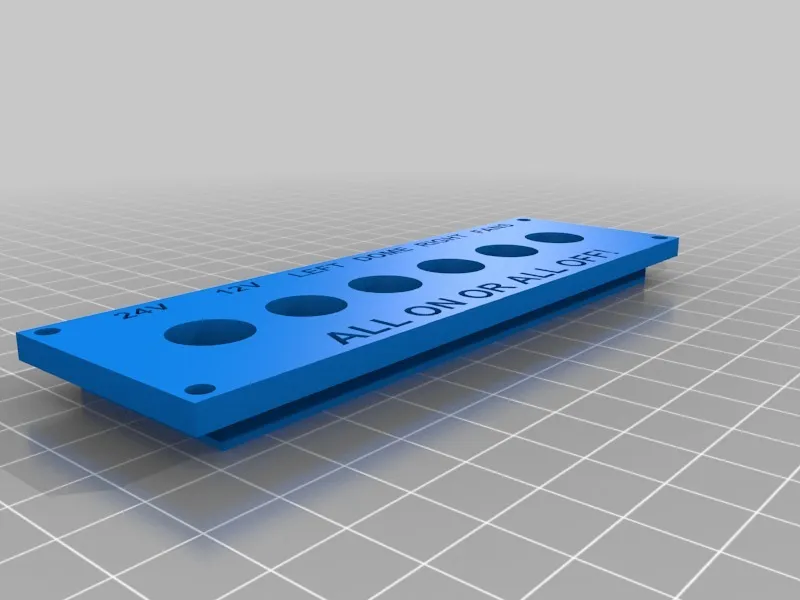

Tôi đã thêm một phiên bản công tắc sáu công tắc của mặt bảng công tắc để thêm tùy chọn bao gồm quạt trong các hộp pin.

Tôi cũng đã thêm tùy chọn để thêm pin LiPo. Tôi có sáu viên trong droid của mình. https://www.amazon.com/gp/product/B073S34V1J/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1
