Scrub/Wiper cho Voron Trident 250mm

Mình biết là có rất nhiều mẫu wiper / purge bucket cho Voron ngoài kia, nhưng mình loay hoay hoài không tìm được cái nào chạy ổn với combo của mình: dây đai 4WD Monolith chạy ngang phía trước trên XY beam, và Beacon Probe thì lại thò ra phía sau toolhead.

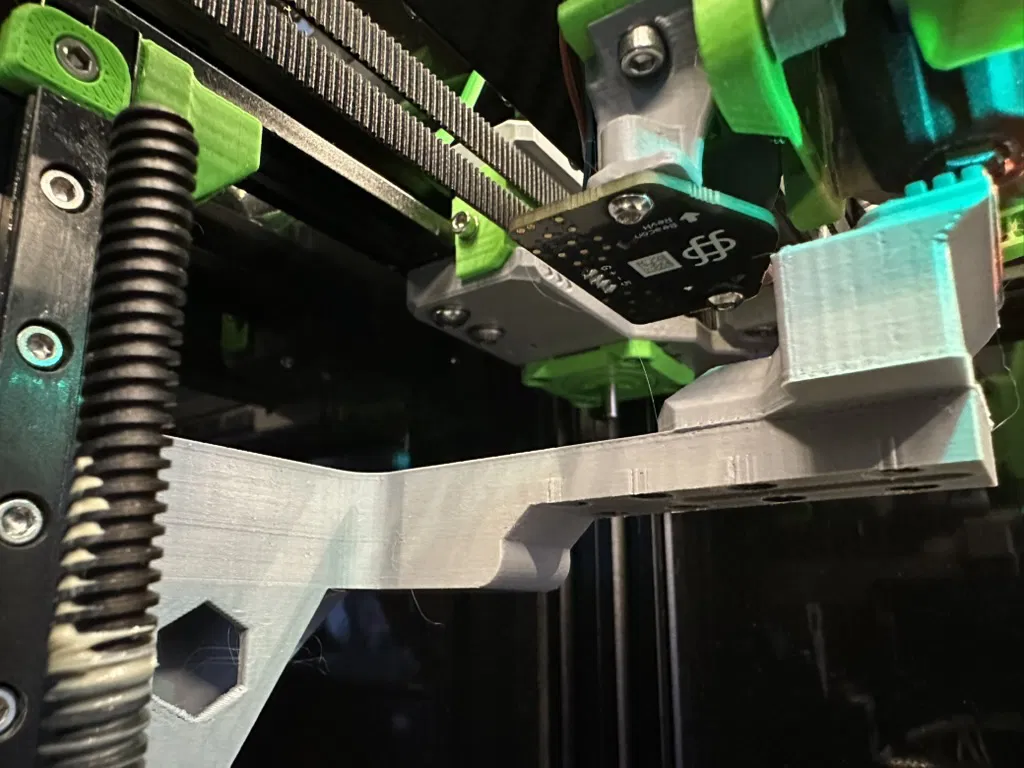

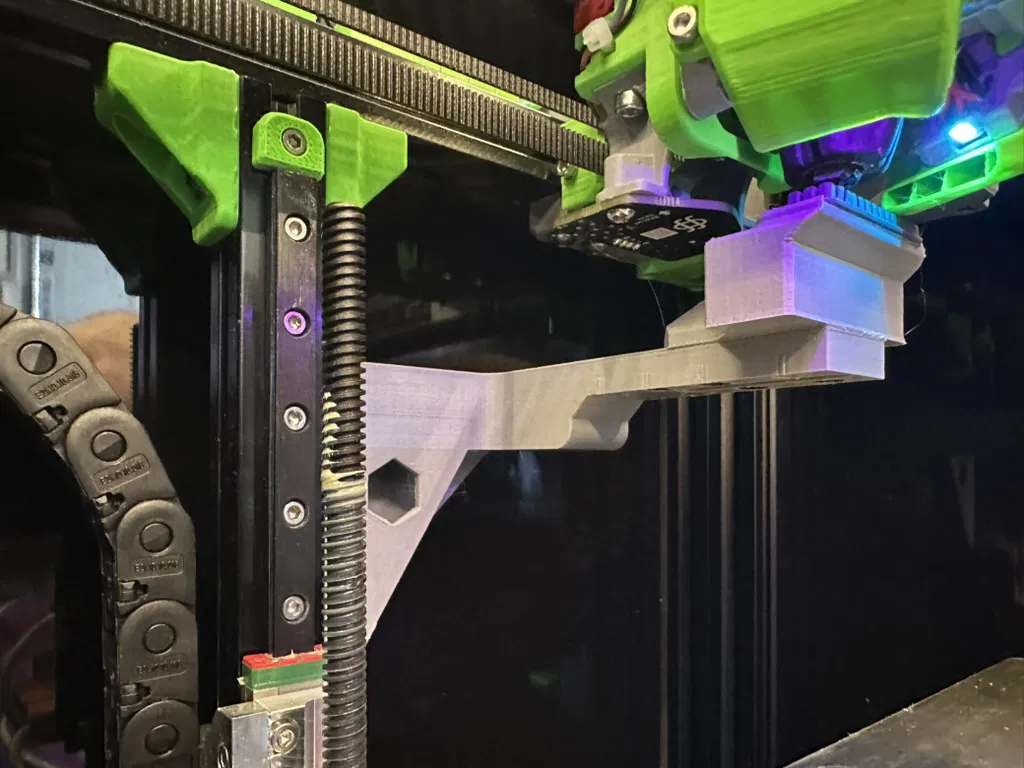

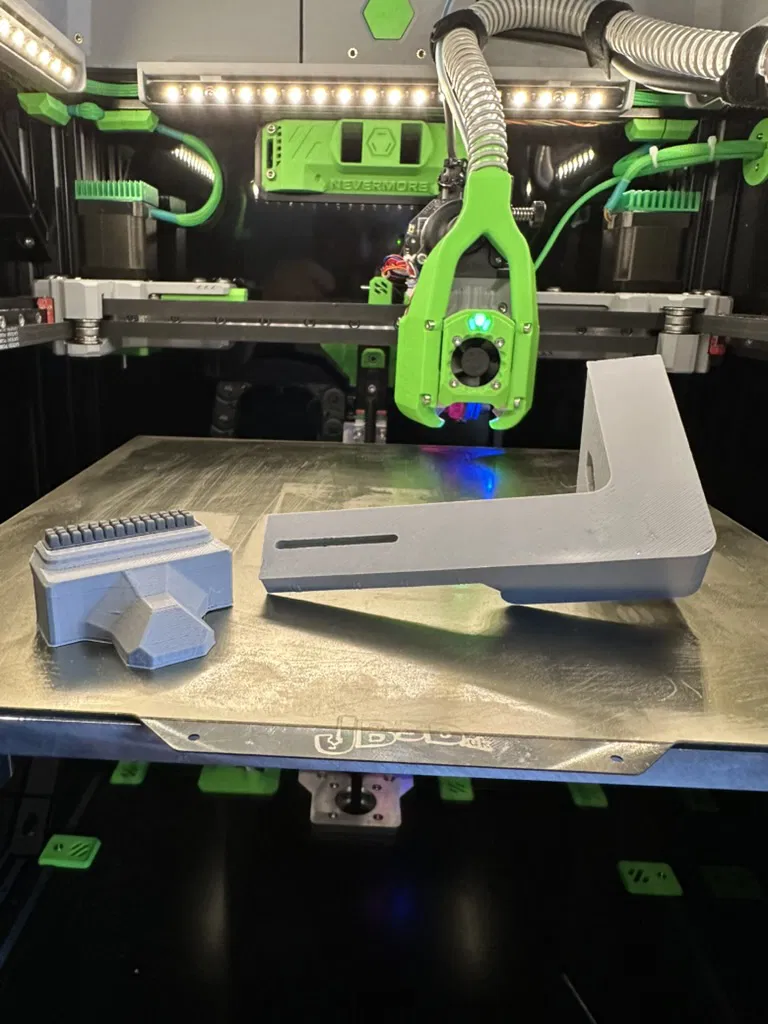

Cái main arm này bắt vào thanh extrusion Rear H, nên không bị vướng mấy sợi Monolith belts hướng ra phía trước. Dùng 2 con vít M5 dài 12mm loại Socket Cap Head bắt vào Roll-in Spring T-Nuts.

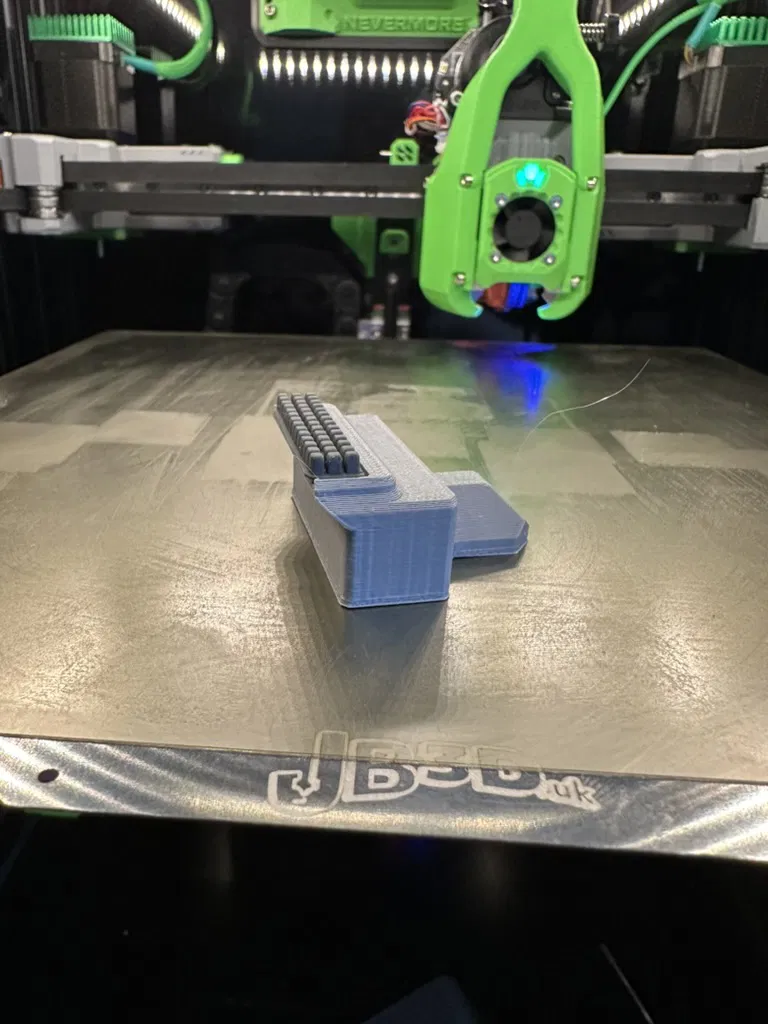

Phần mount wiper / scrubber gắn vào main arm bằng 2 con vít M3 dài 8mm, vặn từ dưới lên vào 2 cái M3 heat set insert nằm ở mặt dưới của mount.

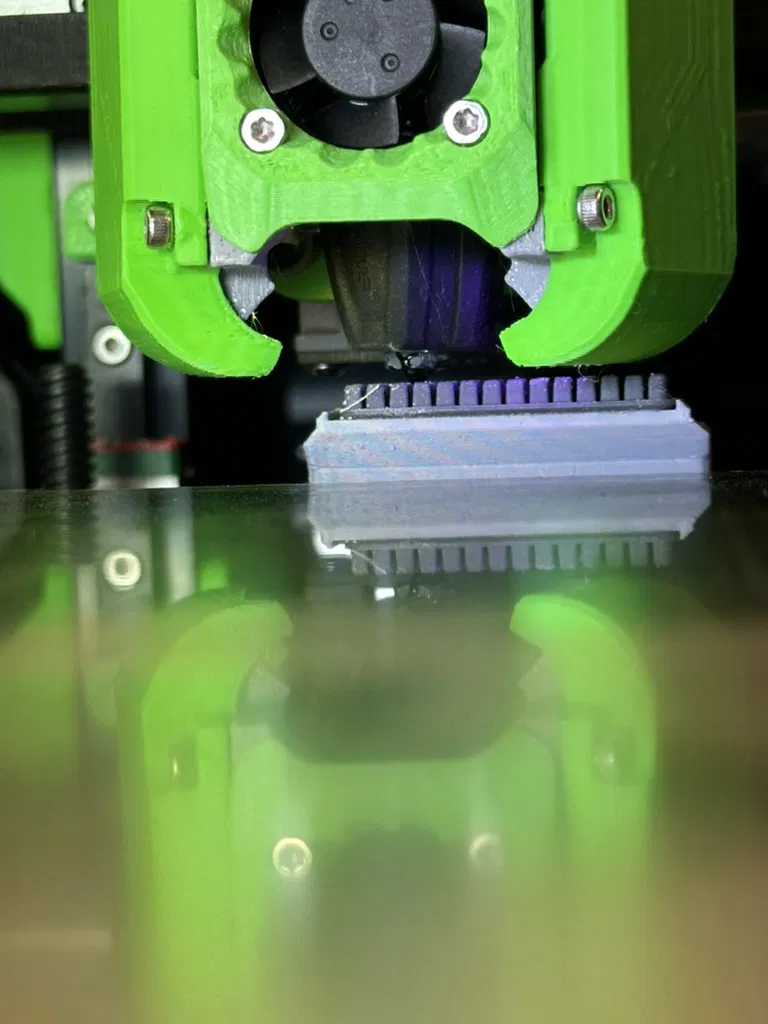

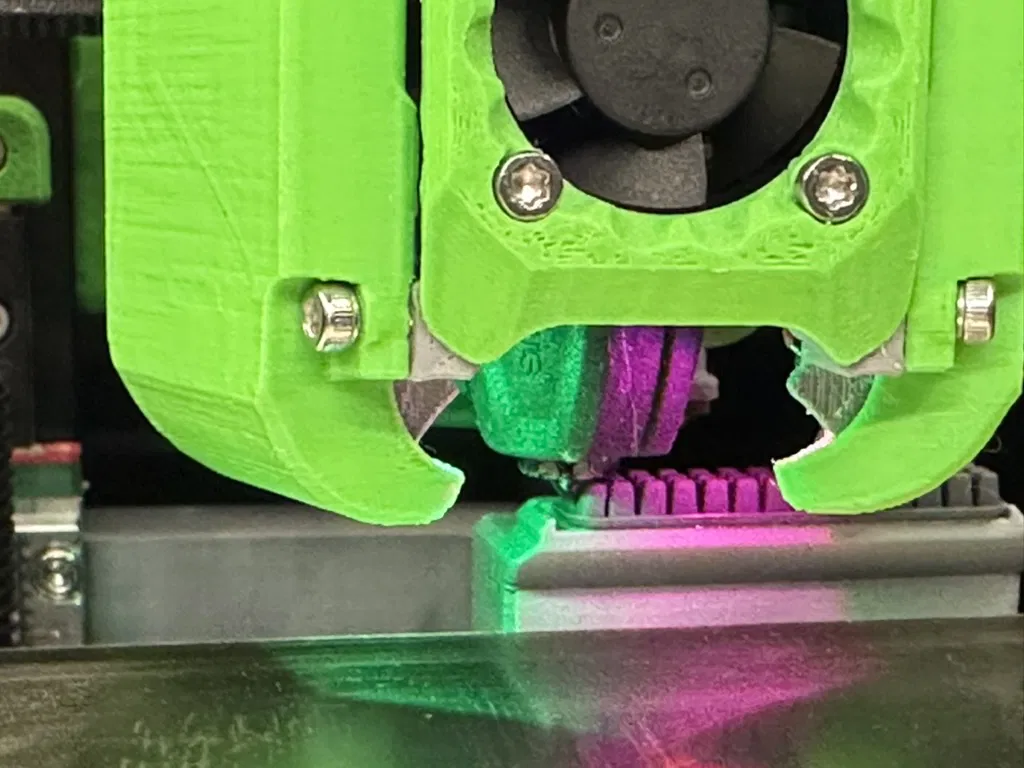

Để đảm bảo không bị chạm chập gì với Beacon probe, mount wiper dùng cái "Heatbed Nozzle Wiper" của máy in Bambu A1.

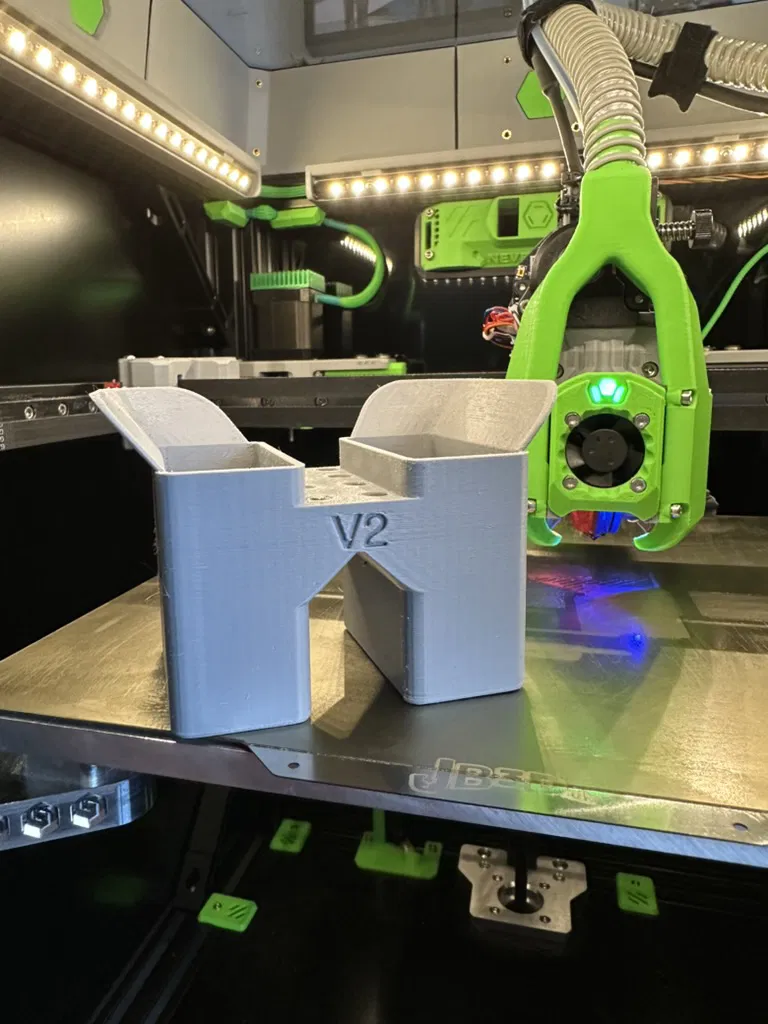

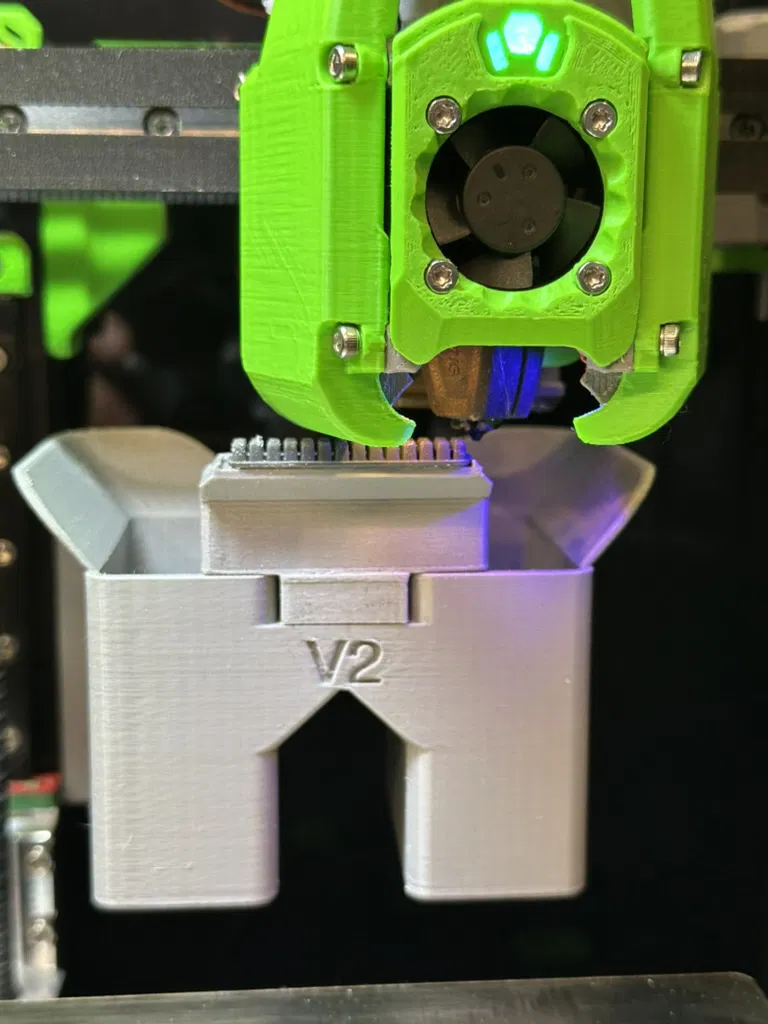

Bucket được cố định vào main arm bằng 8 cặp nam châm 6mm x 3mm. Bucket chỉ lắp đúng theo một chiều — để số version ở phía trước. Số lượng nam châm này có thể hơi dư, nhưng đây là loại nam châm rất phổ biến nên giá cũng mềm; mình muốn nó bám cho chắc. Mình phải dùng nam châm để bucket gắn từ mặt dưới của main arm, để không có gì cản Beacon probe. Hai cái “cánh” trên bucket cũng được thiết kế để không quẹt vào toolhead.

BOM

• 2 x vít M5 12mm - Socket Cap Head Screws

• 2 x M5 Roll-in Spring T-Nuts

• 2 x vít M3 8mm - Socket Cap Head Screws

• 2 x M3 Heat Set Inserts (M3x5x4)

• A1 Nozzle Wiper

• 16 x nam châm neodymium 6x3mm

Mình in tất cả các phần bằng Polymaker PolyLite ASA Grey, dùng Voron Parts print profile.
