Giá đỡ siro SodaStream dạng đứng (Sodastream Syrup Holder Vertical)

Tóm tắt:

Giá đỡ siro SodaStream dạng đứng (Vertical Soda Stream Syrups Holder), phù hợp với đa số chai có đường kính < 70mm. Mỗi đoạn có thể in riêng để ghép thành giá đỡ với chiều cao đúng nhu cầu.

Lưu ý: khe hở ở các khớp nối được thiết kế rất khít (0.05mm) để đảm bảo trụ không bị flex, nên khi đã gắn vào rồi có thể sẽ khó tháo rời các phần ra.

Có 2 phiên bản:

• gờ đáy (bottom lip) ngắn – khuyến nghị

• gờ đáy dài

Cả hai đều dùng được ngay cả với chai khá dài. Bạn chọn theo gu nhìn cho đẹp, hoặc chọn bản gờ dài nếu bạn chỉ dùng chai dài, hoặc muốn đặt chai xuống dễ hơn (bản gờ ngắn vẫn đặt dễ, nhưng với ai thao tác kém linh hoạt thì mấy chi tiết nhỏ như vậy có thể giúp nhiều).

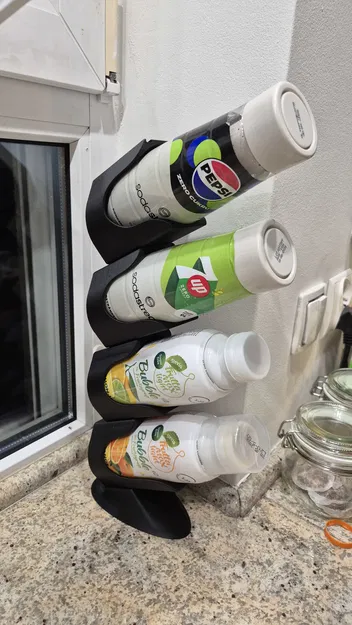

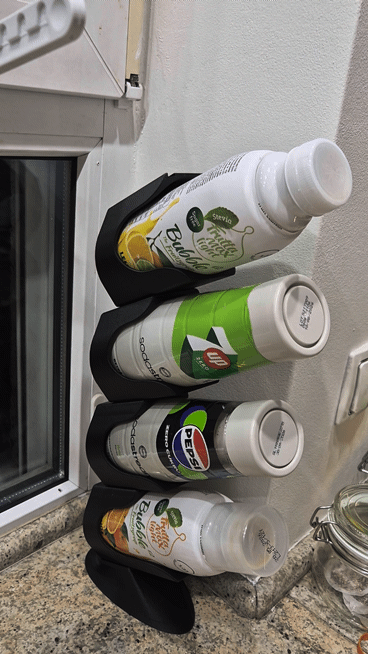

Bản gờ ngắn và gờ dài tương thích chéo và có thể trộn lẫn (xem ảnh đầu tiên).

Nội dung/tệp:

1. Sodastream Vertical Holder Bambu.3mf – đã cấu hình theo thiết lập khuyến nghị, đã sơn (painted) vị trí seam blocking/enforcing đúng chỗ, tắt fuzzy skin (nhưng có paint sẵn)

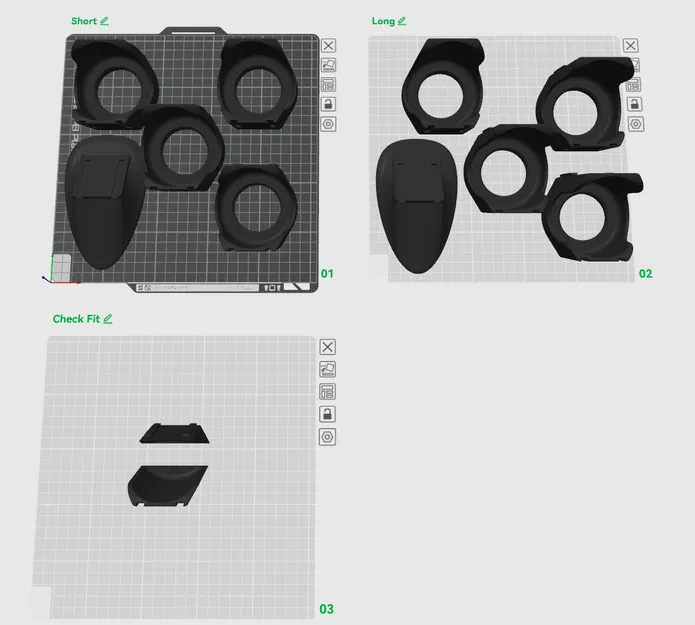

   1. Plate 1: trụ và 4x kẹp chai, gờ đáy ngắn (~390g PLA)

   2. Plate 2: trụ và 4x kẹp chai, gờ đáy dài (~430g PLA)

   3. Plate 3: Fit check (~46g PLA)

2. Sodastream Vertical Holder Bambu Fuzzy Skin.3mf – giống như trên, nhưng bật fuzzy skin

3. STLs (giống như trên, trừ các chi tiết fit check, nhưng ở dạng STL).

File 3mf được lưu bằng Bambu Studio 2.5.0.66, nhưng cũng chạy đúng trên Orca Slicer 2.3.2-beta. Mình chưa kiểm tra các slicer khác.

Nếu bạn chưa chắc về calibration của filament (hoặc của mình và mức clearance đã chọn :D) – hãy in các chi tiết fit check, chỉ tốn 46g filament và khoảng 90 phút.

Vật liệu khuyến nghị:

Nên dùng vật liệu cứng hơn như PLA, ABS, PC, v.v. PETG đàn hồi quá, và có thể sẽ creep khá nhanh.
Các loại vật liệu gia cường carbon fiber/glass fiber (không phải TPU) cũng dùng được (nhưng cá nhân mình tránh vật liệu -CF/-GF trong khu vực bếp, nhất là khi bề mặt sẽ bị cọ xát thường xuyên như mẫu này).

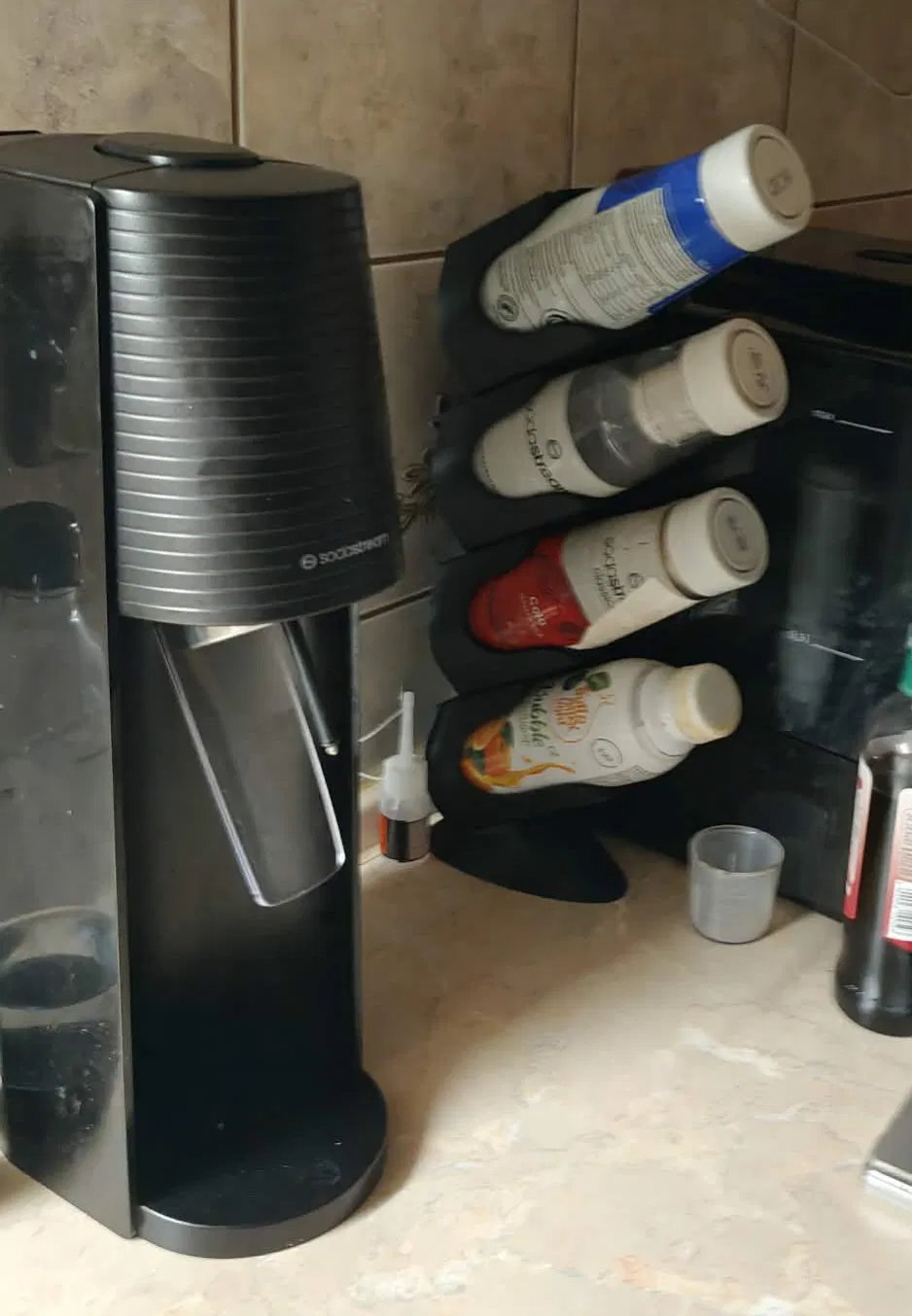

Trên ảnh in bằng Bambu Lab PLA Matte và Sunlu PLA Classic (Matte HS).

Thiết lập slicing khuyến nghị:

Nếu bạn dùng Bambu Studio/Orca Slicer, cứ dùng các file 3mf đính kèm.

Còn slicer khác – nếu 3mf load không đúng thì xem ảnh chụp màn hình phần setting và phần paint seam blockers/enforces khuyến nghị. Nếu được thì cho mình biết trong phần bình luận bạn dùng slicer nào và kết quả không chạy/chạy ổn.

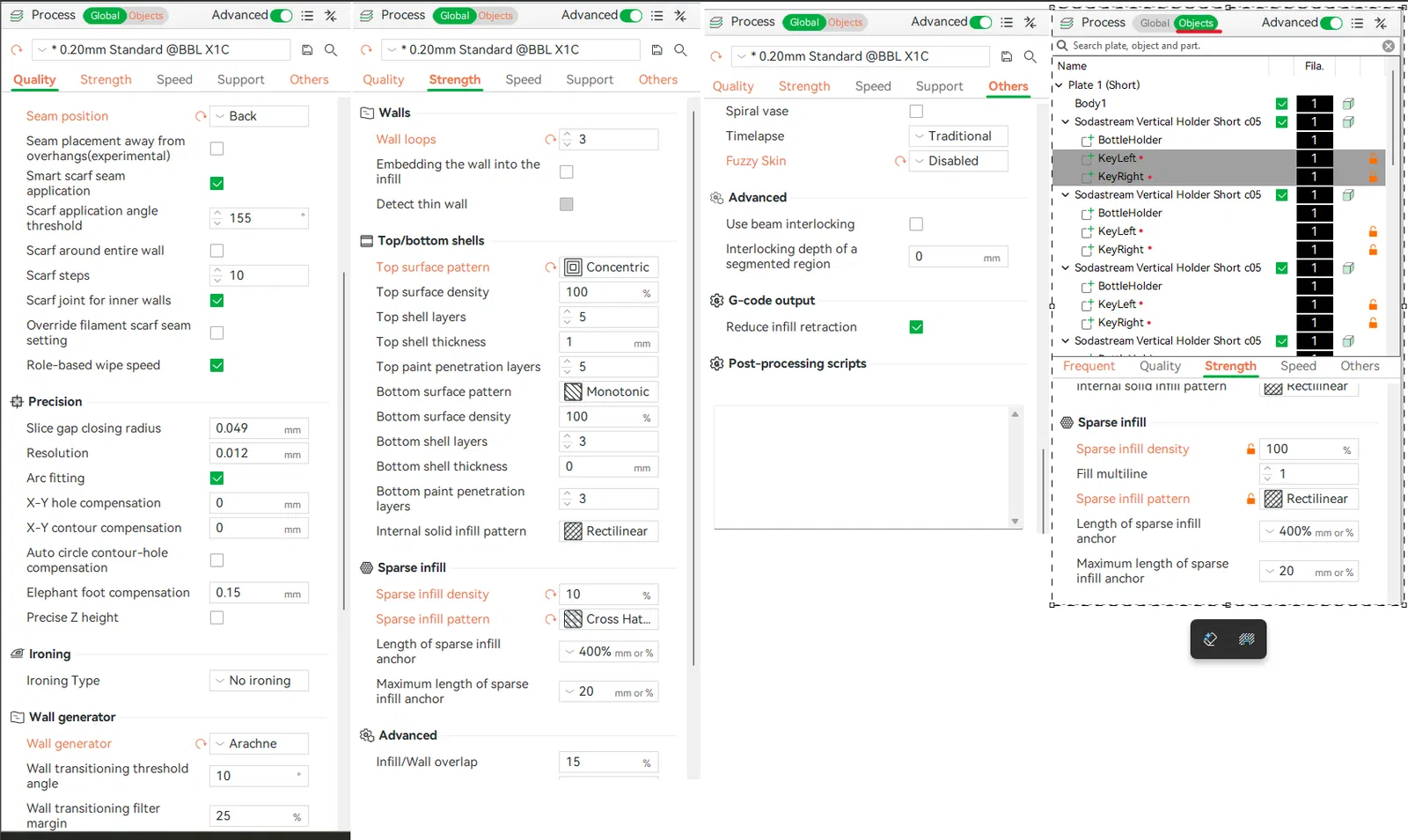

Settings:

Seam painting:

Fuzzy skin painting:

Lưu ý là các khớp dovetail được thiết kế khít với clearance chỉ 0.05mm. Nếu bạn bị over-extrusion thì có thể sẽ không gài vào được, còn nếu under-extrusion thì có thể phải dùng keo vì chi tiết sẽ bị lỏng.

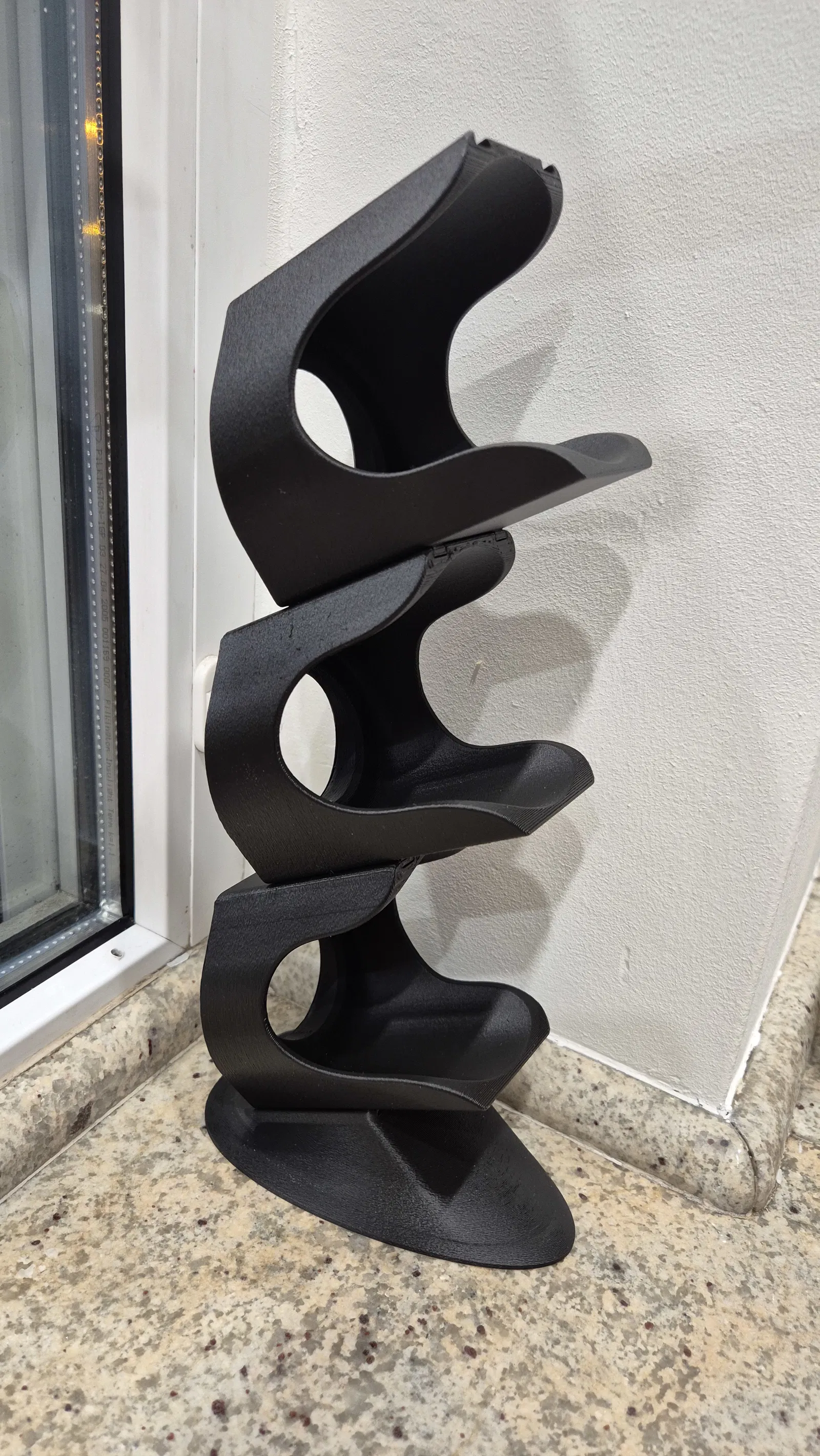

Ảnh thành phẩm là bản in layer height 0.28mm và có fuzzy skin.

Các bước in và lắp ráp:

1. Tùy chọn, nhưng rất khuyến nghị:

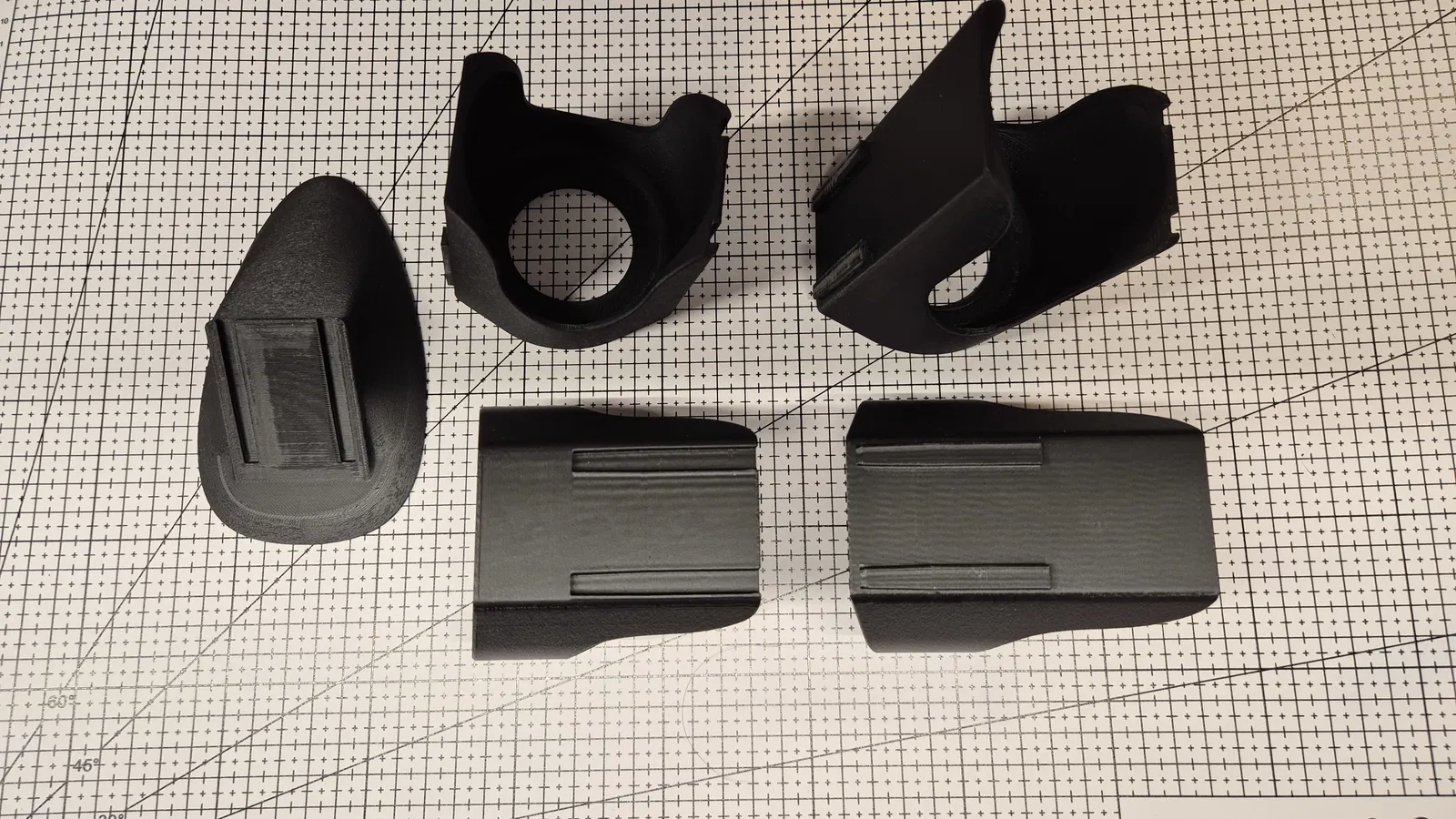

   1. In plate fit check (hoặc nếu dùng STL – cắt một cái kẹp chai ra làm đôi để bạn có cả phần “key” và “slot” riêng).

   2. Kiểm tra xem có gài vào khít không,

      1. nên là khít (nhưng vẫn có thể tháo ra nếu dùng lực) hoặc rất khít nhưng vẫn đẩy vào hết.

      2. Nếu bị lỏng – flow của bạn có thể đang thấp quá. Hãy calibrate lại filament.

      3. Nếu quá khít, không vào hết – flow có thể đang cao quá, nhưng cũng có thể do sai số hoặc filament bị ẩm. Kiểm tra xem phần key/slot có lỗi bề mặt hay có seam không; các bề mặt này cần gần như hoàn hảo.

      4. Nếu sau khi recalibration và thử các bước xử lý khác mà vẫn quá khít (hoặc quá lỏng), hãy để lại bình luận kèm chi tiết để mình thêm phiên bản chi tiết khít hơn/lỏng hơn.

      5. Lưu ý! Rất dễ test sai bên – nhớ gài phần key trước vào phía hẹp hơn của slot.

2. Chọn phiên bản gờ đáy ngắn/dài rồi in.

   1. Không có thứ tự cố định cho các đoạn và bạn có thể chồng bao nhiêu cũng được, nhưng mình không khuyến nghị quá 5–6 đoạn (và nếu trên 4 đoạn thì nên kiểm tra độ ổn định).
