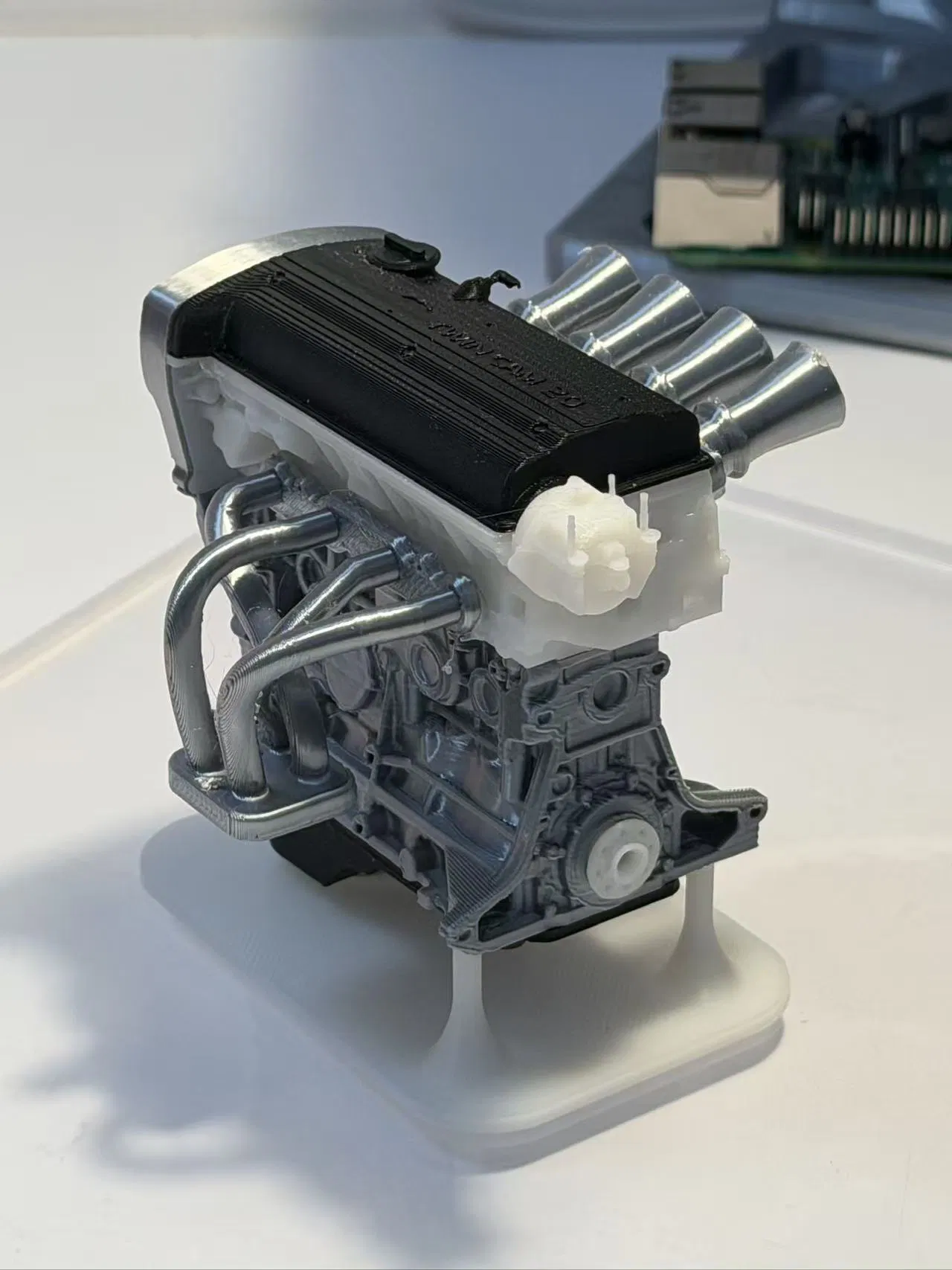

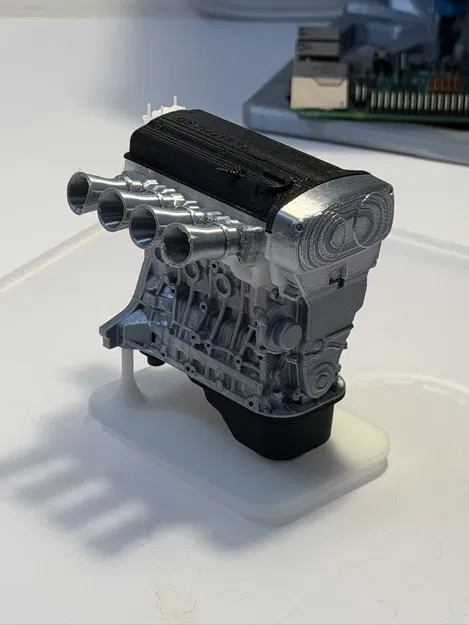

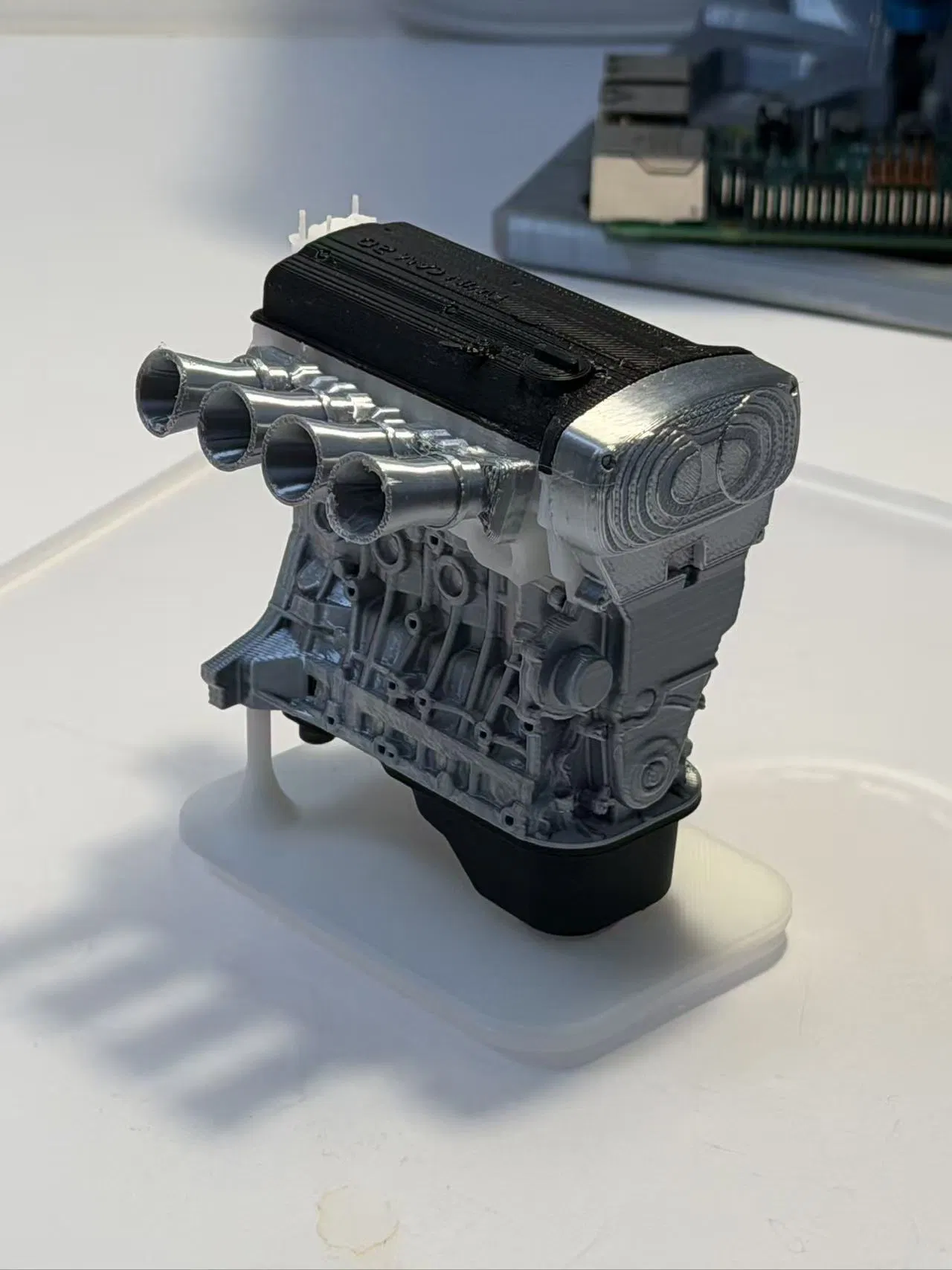

Mô hình thu nhỏ động cơ Toyota 4A-GE 20V Inline-4

📌 Introduction | Giới thiệu dự án

Dự án này dựa trên mẫu 3D scan gốc của động cơ Toyota 4A-GE 20V, lấy từ:

Bremar 3D Scan Store
https://www.bremar3dscanstore.com/cad-models/p/toyota-4age-20-valve-engine

Dự án dựa trên mô hình scan 3D của động cơ Toyota 4A-GE 20V, nguồn scan ban đầu từ:

Bremar 3D Scan Store

🔧 Model Modification | Tinh chỉnh & tối ưu mô hình

Mẫu scan gốc đã được:

• Làm sạch và remesh
• Chỉnh sửa và đơn giản hóa hình học
• Tinh chỉnh bề mặt để phù hợp in FDM
• Điều chỉnh độ dày thành
• Tối ưu overhang
• Dựng lại các phần kết cấu

Ngoài ra, mình đã thiết kế lại và bổ sung:

• Cổ hút (intake trumpets) tách rời
• Cổ xả (exhaust headers)
• Đế trưng bày
• Kết cấu lắp ráp dạng modular

Đây không phải là file scan thô đăng lại — mà là phiên bản đã được chỉnh cơ khí và tối ưu để in.

🖨 Printing | Gợi ý in 3D

Layer Height | Lớp in: 0.2mm
Infill | Độ đặc: 15–25%
Supports | Hỗ trợ: phần cổ xả khuyến nghị bật support
Material | Vật liệu gợi ý:

• Filament màu bạc cho headers
• Phần cổ xả nên dùng màu bạc hoặc màu kim loại

• Màu đen cho cam cover
• Nắp cam (cam cover) nên dùng màu đen

• Màu trắng / xám cho block
• Thân máy (block) nên dùng trắng hoặc xám

Nếu thích chi tiết cao hơn, in resin sẽ cho độ nét tốt hơn.
Nếu dùng in quang đông (resin), có thể đạt mức thể hiện chi tiết cao hơn.

🔩 Assembly | Hướng dẫn lắp ráp

⚠ Cần dùng keo để cố định khi lắp hoàn thiện.
⚠ Bắt buộc dùng keo khi lắp ráp mẫu này.

Do chi tiết nhỏ và dung sai mỗi máy in khác nhau, khuyến nghị dùng keo CA (super glue).

Vì kết cấu khá mịn và dung sai in có thể lệch, nên dùng keo CA (keo 502/super glue) để dán cố định.
