RatRig Minion úchyt BTT U2C / RatRig Minion BTT U2C holder

RatRig Minion – Giá đỡ mod CAN (thay vị trí RPi)

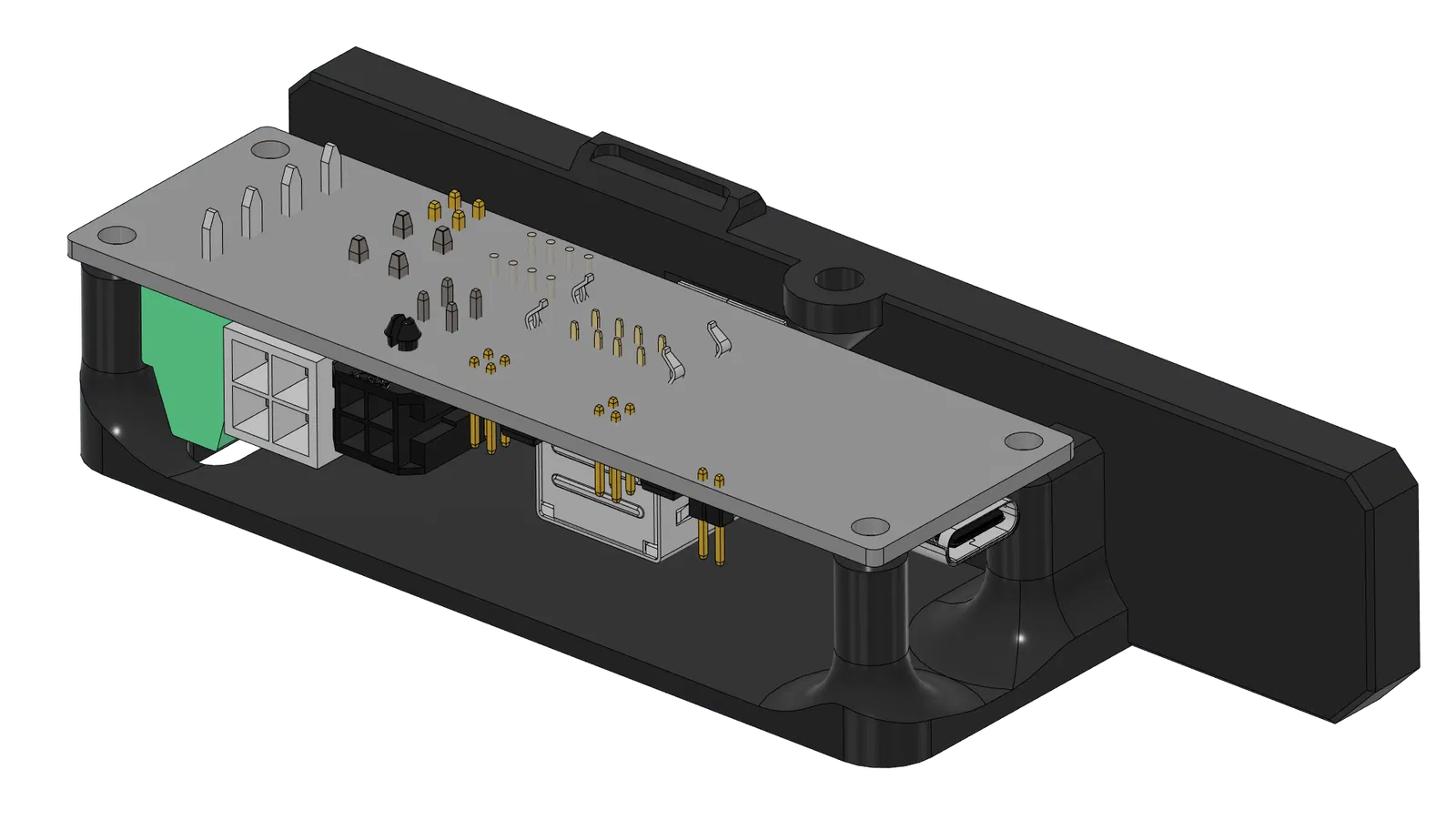

Giá đỡ để nâng cấp máy in RatRig Minion lên giao tiếp CAN.
Cho phép gắn CAN adapter/convertor vào đúng vị trí Raspberry Pi nguyên bản, đồng thời dời RPi về gần màn hình TFT50, nơi RPi được đặt trong một hộp/box riêng.

Giải pháp này giúp đi dây (cable management) gọn hơn và bố trí phần điện tử rõ ràng hơn khi chuyển sang CAN.

🔧 Tính năng

• Thay thế trực tiếp vị trí gắn Raspberry Pi ban đầu

• Sẵn sàng để lắp CAN adapter

• Tối ưu để vẫn dễ thao tác/tiếp cận các connector

• Lắp đặt đơn giản, không cần can thiệp/mod khung máy

• Giải pháp chuyển sang CAN gọn gàng và “pro”

🖨 Tương thích

• RatRig Minion

• Màn hình TFT50 (RPi được dời sang hộp riêng đặt gần màn hình)

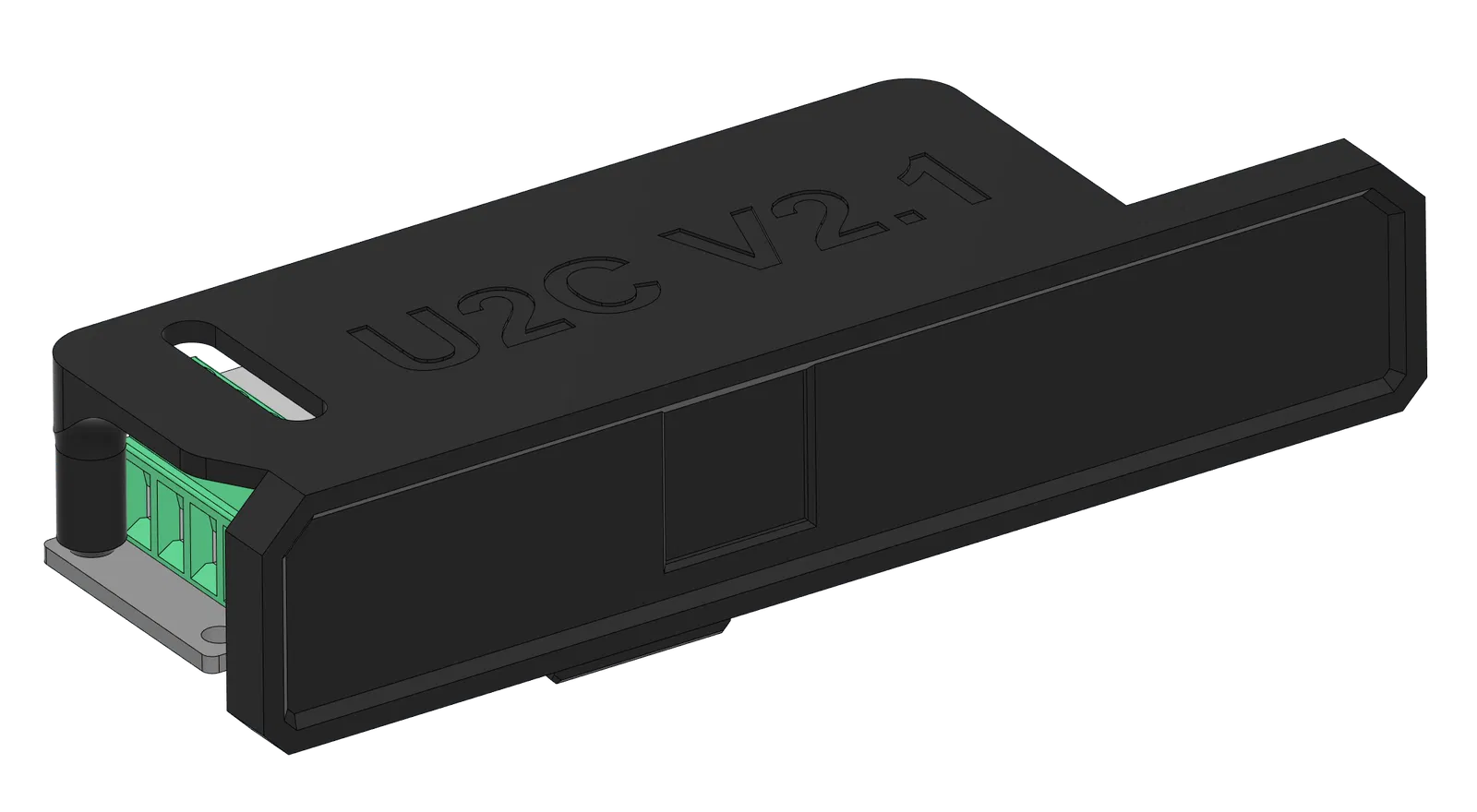

• Các CAN adapter phổ biến (đã kiểm tra với module dạng U2C / các form factor tương tự)

         (Nếu bạn dùng loại adapter khác, nên kiểm tra khoảng cách lỗ bắt vít trước khi in.)

🛠 Cài đặt/Lắp đặt

1. Tháo Raspberry Pi khỏi vị trí ban đầu.

2. Gắn giá đỡ vào đúng các điểm bắt vít (mounting points) nguyên bản.

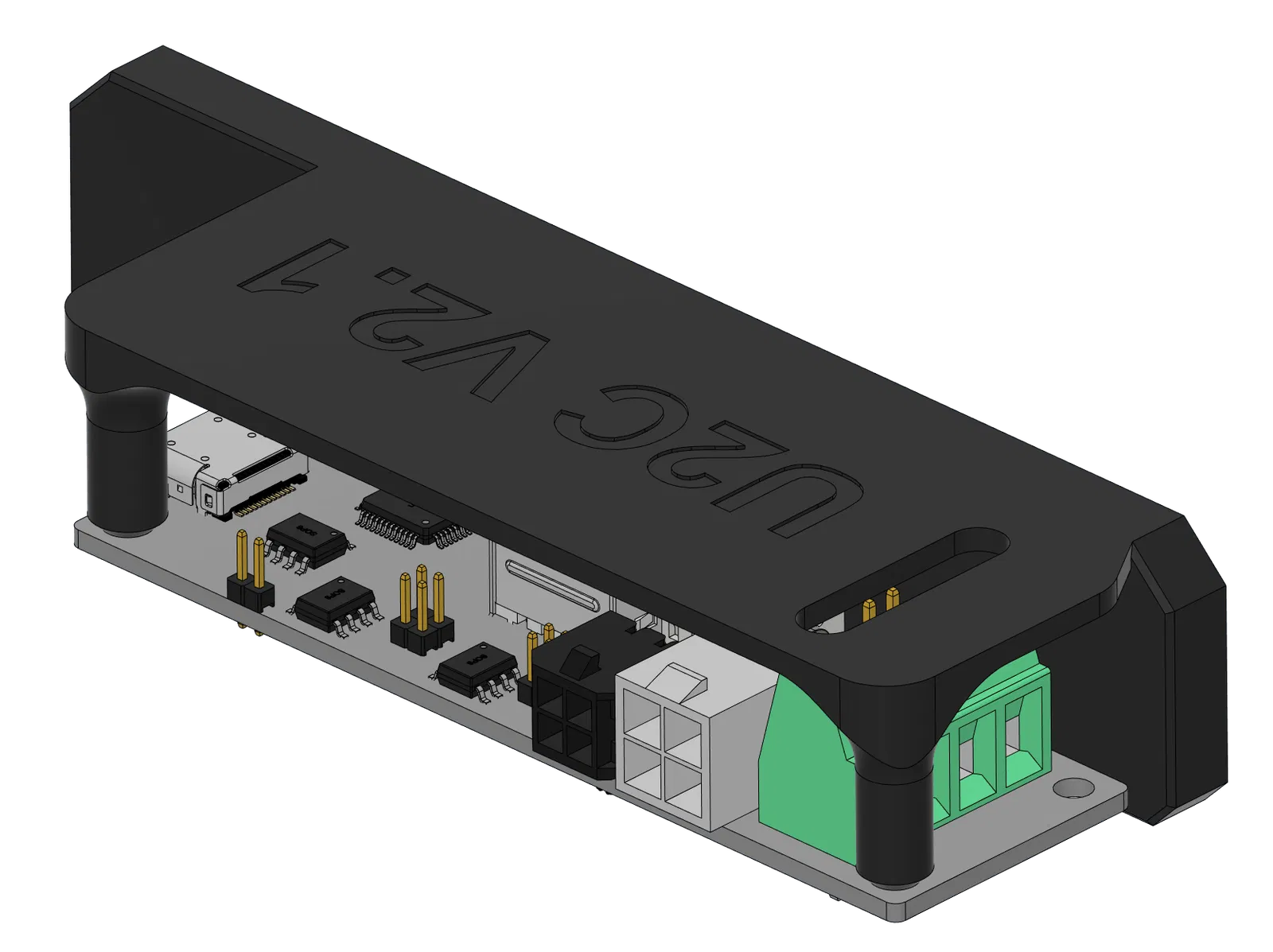

3. Cố định CAN adapter vào giá đỡ.

4. Dời Raspberry Pi về gần TFT50 và đặt trong một hộp/box riêng.

5. Đi dây CAN và dây nguồn theo cấu hình của bạn.

🧵 Thiết lập in khuyến nghị

• Vật liệu: ABS / ASA

• Chiều cao lớp: 0,2 mm

• Infill: 15–30%

• Perimeters: tối thiểu 3

Nếu bạn thấy mẫu này hữu ích, mình rất vui nếu bạn để lại đánh giá hoặc đăng hình bản build của bạn 😊

RatRig Minion – Giá đỡ mod CAN (thay vị trí RPi)

Giá đỡ được thiết kế để nâng cấp RatRig Minion sang giao tiếp CAN.
Nó cho phép lắp CAN adapter vào vị trí Raspberry Pi ban đầu, đồng thời dời RPi sang cạnh màn hình TFT50 và đặt trong một hộp/box riêng.

Giải pháp này giúp đi dây gọn hơn và bố trí cụm điện tử ngăn nắp hơn khi chuyển sang CAN.

🔧 Tính năng

• Thay thế trực tiếp vị trí Raspberry Pi nguyên bản

• Thiết kế để gắn CAN adapter

• Tối ưu để vẫn dễ tiếp cận các connector

• Lắp đặt đơn giản, không cần chỉnh sửa khung máy

• Giải pháp nâng cấp CAN gọn gàng, chuyên nghiệp

🖨 Tương thích

• RatRig Minion

• Màn hình TFT50 (RPi dời sang hộp riêng gần màn hình)

• Các CAN adapter phổ biến (đã test với module dạng U2C / form factor tương tự)

(Nếu bạn đang dùng CAN adapter khác, vui lòng kiểm tra khoảng cách lỗ bắt vít trước khi in.)

🛠 Lắp đặt

1. Tháo Raspberry Pi khỏi vị trí ban đầu.

2. Lắp giá đỡ theo các điểm bắt vít nguyên bản.

3. Bắt chặt CAN adapter lên giá đỡ.

4. Dời Raspberry Pi sang cạnh TFT50 trong một hộp/box riêng.

5. Kết nối dây CAN và dây nguồn theo setup của bạn.

🧵 Thiết lập in khuyến nghị

• Vật liệu: ABS / ASA

• Layer height: 0.2 mm

• Infill: 15–30%

• Perimeters: tối thiểu 3

Nếu bạn thấy mẫu này dùng ổn, mình rất cảm ơn nếu bạn để lại rating hoặc đăng ảnh bản build của bạn 😊
