Chốt Khóa Cửa Xếp Chống Mèo (Spring-Loaded Lock In 3D)

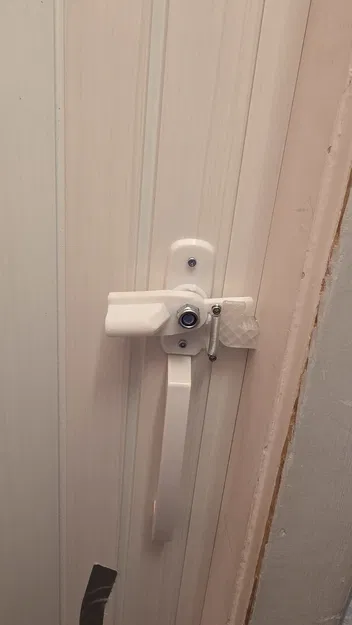

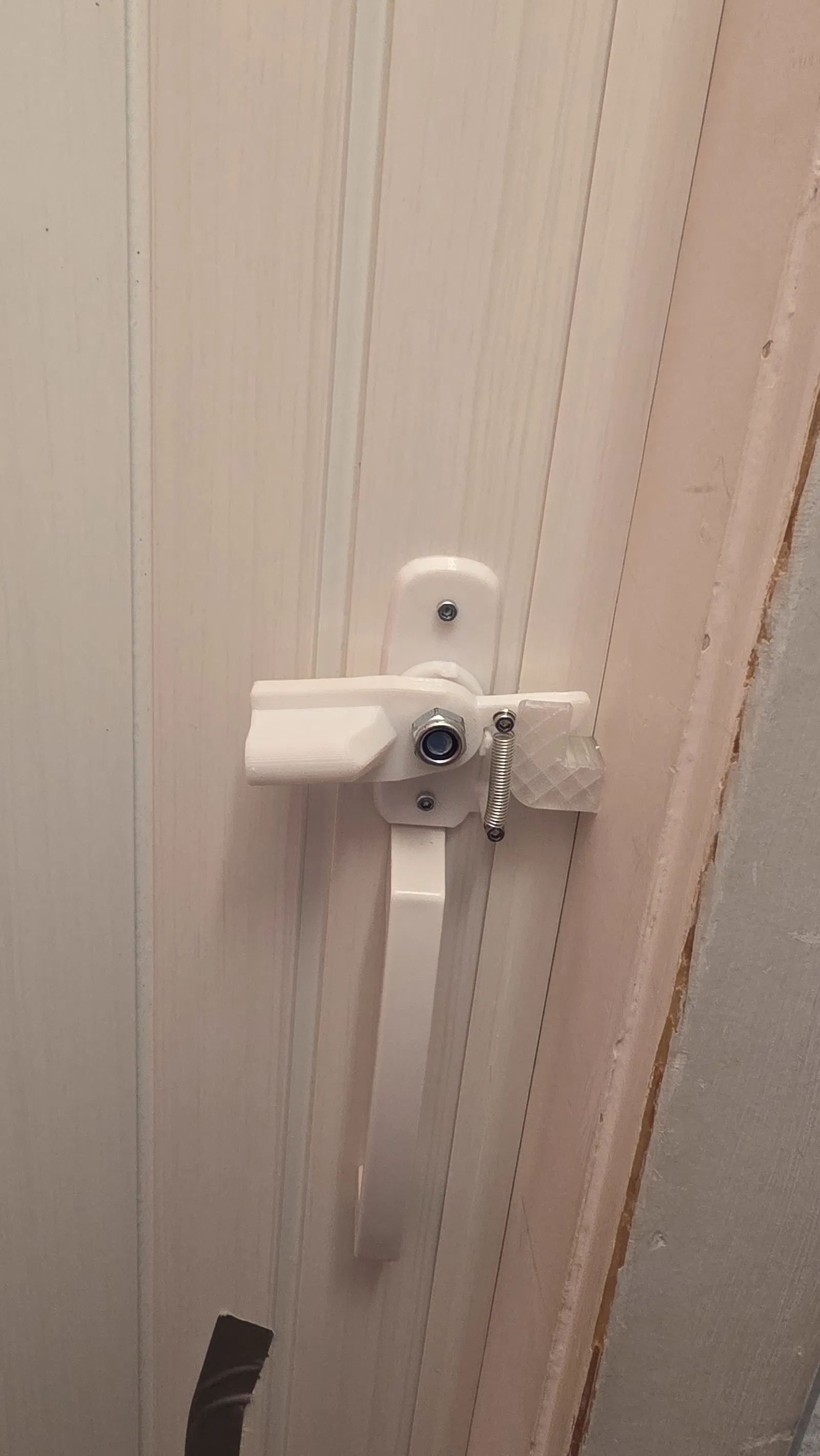

Con mèo nhà mình cứ biết cách đẩy mở cửa xếp, nên mình thiết kế một cái chốt cơ đơn giản để giữ cửa đóng chắc chắn mà người vẫn thao tác dễ dàng. Đây là cơ cấu khóa nhỏ gọn, spring-loaded gắn trực tiếp lên khung cửa, giúp tấm cửa không bị đẩy bật ra.

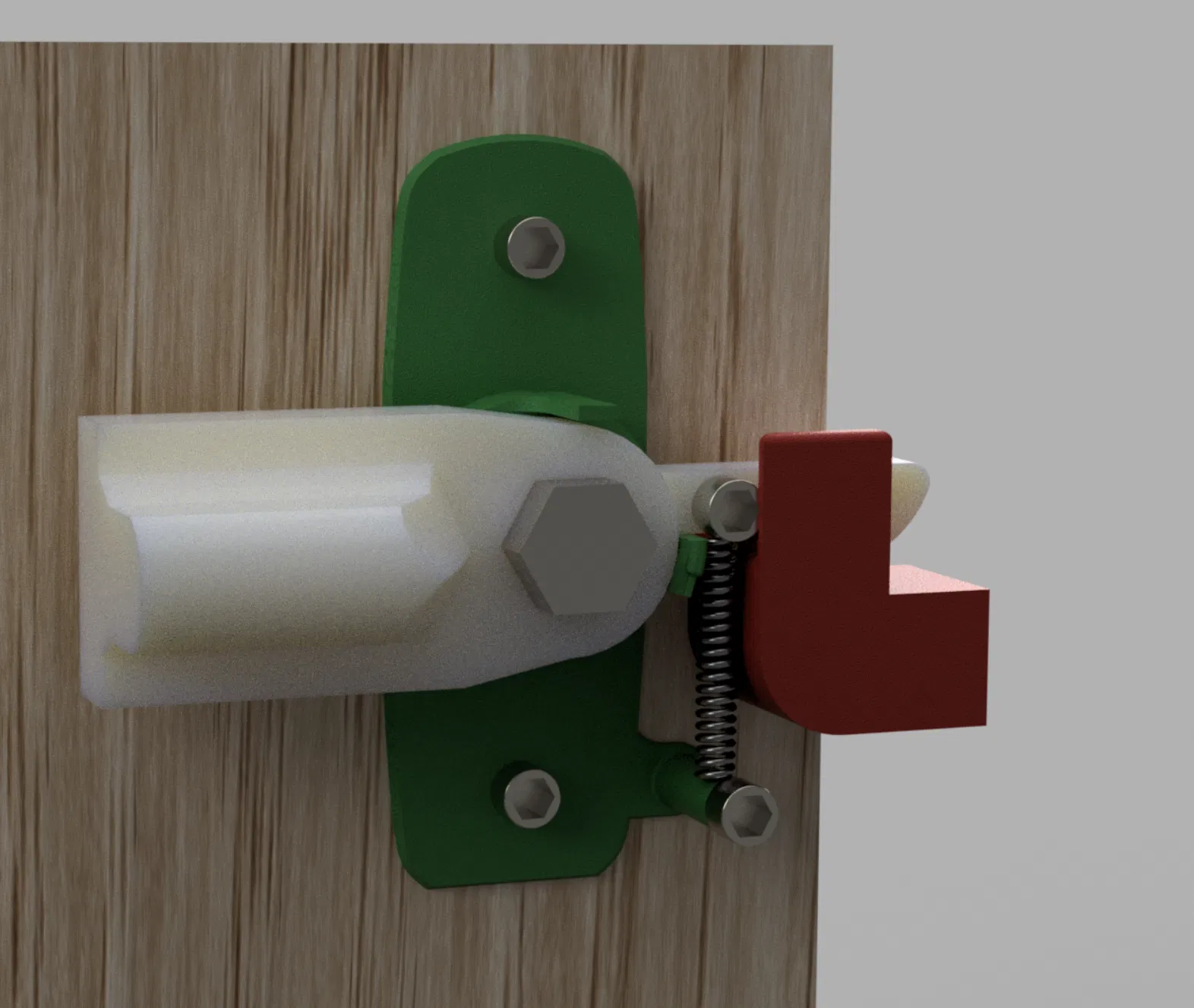

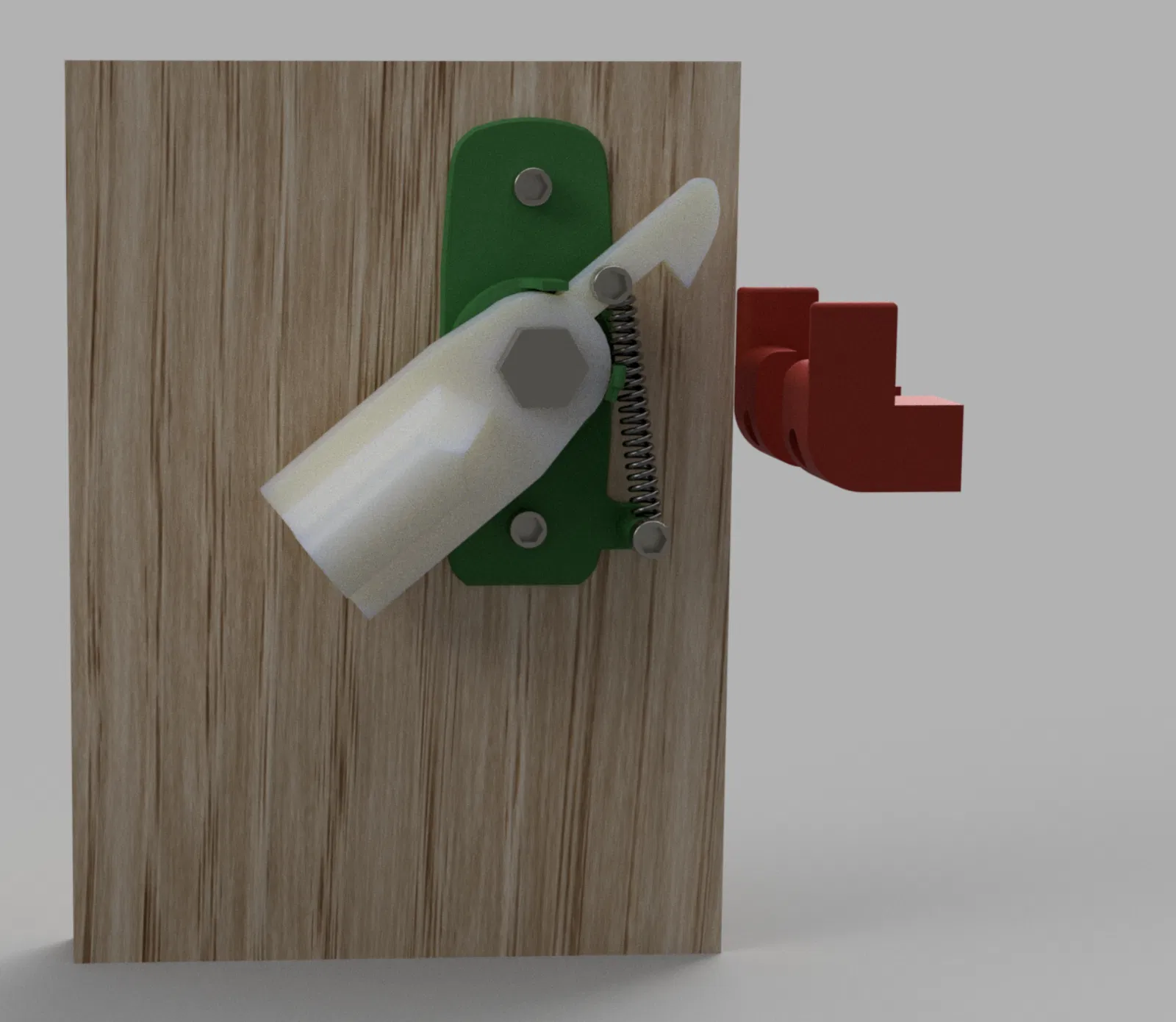

Chốt dùng một tay đòn xoay (pivoting arm) và lò xo nén (compression spring) để tự động gài khóa khi cửa đóng. Muốn mở cửa thì chỉ cần nhấn cần (lever) rồi gạt cho tay đòn thoát ra — nhanh, dễ hiểu và đáng tin cậy.

• Ngăn thú cưng mở cửa xếp hoặc cửa nhẹ

• Tự khóa nhờ cơ chế spring-loaded

• Nhả chốt một tay dễ dàng

• Phần cứng đơn giản (ốc vít tiêu chuẩn + lò xo)

Bạn sẽ cần các linh kiện sau:

• 2× bạc đạn skateboard 608

• 2× ốc M3 dài đủ để xuyên qua 2 ngàm gắn cửa và tấm cửa

• 2× đai ốc tự hãm M3 (locking nuts)

• 4× ốc M3 (khoảng 10–15 mm) để giữ lò xo đúng vị trí

• 3× đai ốc tự hãm M8 (locking nuts)

• 1× ốc M8 dài đủ để đi qua 2 chốt, 3 đai ốc tự hãm M8 và tấm cửa

• 2× vít gỗ (wood screws)

Lắp ráp

1. Đầu tiên, áp một cái nắp/ốp (cover) lên cửa và đánh dấu vị trí các lỗ M3.

2. Khoan các lỗ cho ốc M3.

3. Đặt mỗi cover 1 cái bearing rồi bắt chúng lên cửa bằng 2 ốc M3 và đai ốc tự hãm.

4. Khoan lỗ 8 mm cho bolt.

5. Luồn ốc M8 qua một trong hai cái latch.

6. Vặn vào 1 đai ốc tự hãm M8.

7. Luồn cụm này xuyên qua tấm cửa.

8. Siết cố định bằng 1 đai ốc tự hãm M8.

9. Gắn latch thứ hai lên bolt.

10. Vặn đai ốc tự hãm M8 thứ ba để giữ latch đúng vị trí.

11. Gắn lò xo ở mỗi bên bằng cách bắt cố định bằng các con ốc ngắn.

12. Đóng cửa lại và đánh dấu vị trí cần đặt ngàm hãm (catch).

13. Bắt 2 cái catch lên khung cửa bằng vít gỗ.
