Ngàm gắn camera SUMO XL (SUMO XL Camera Mount)

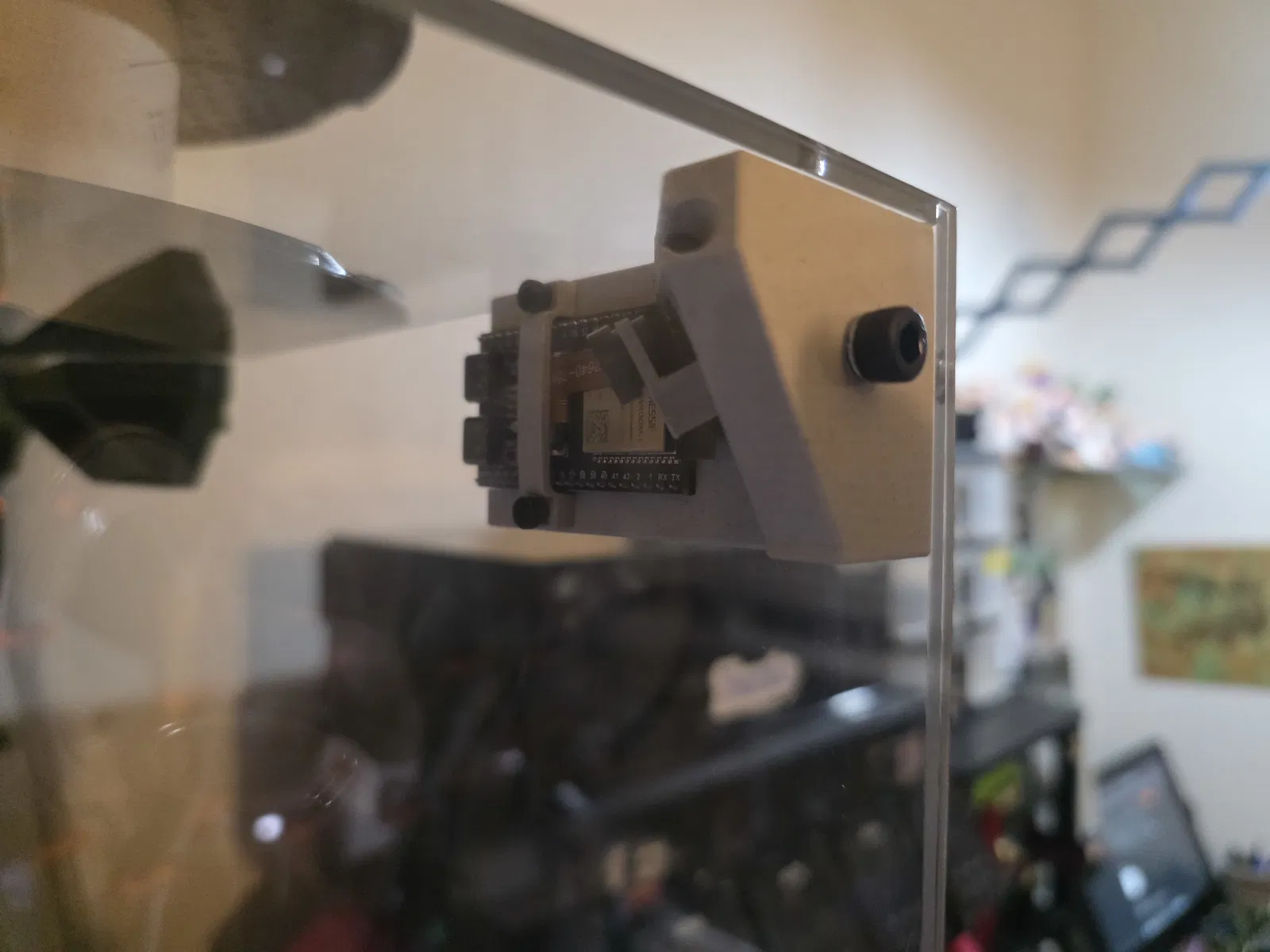

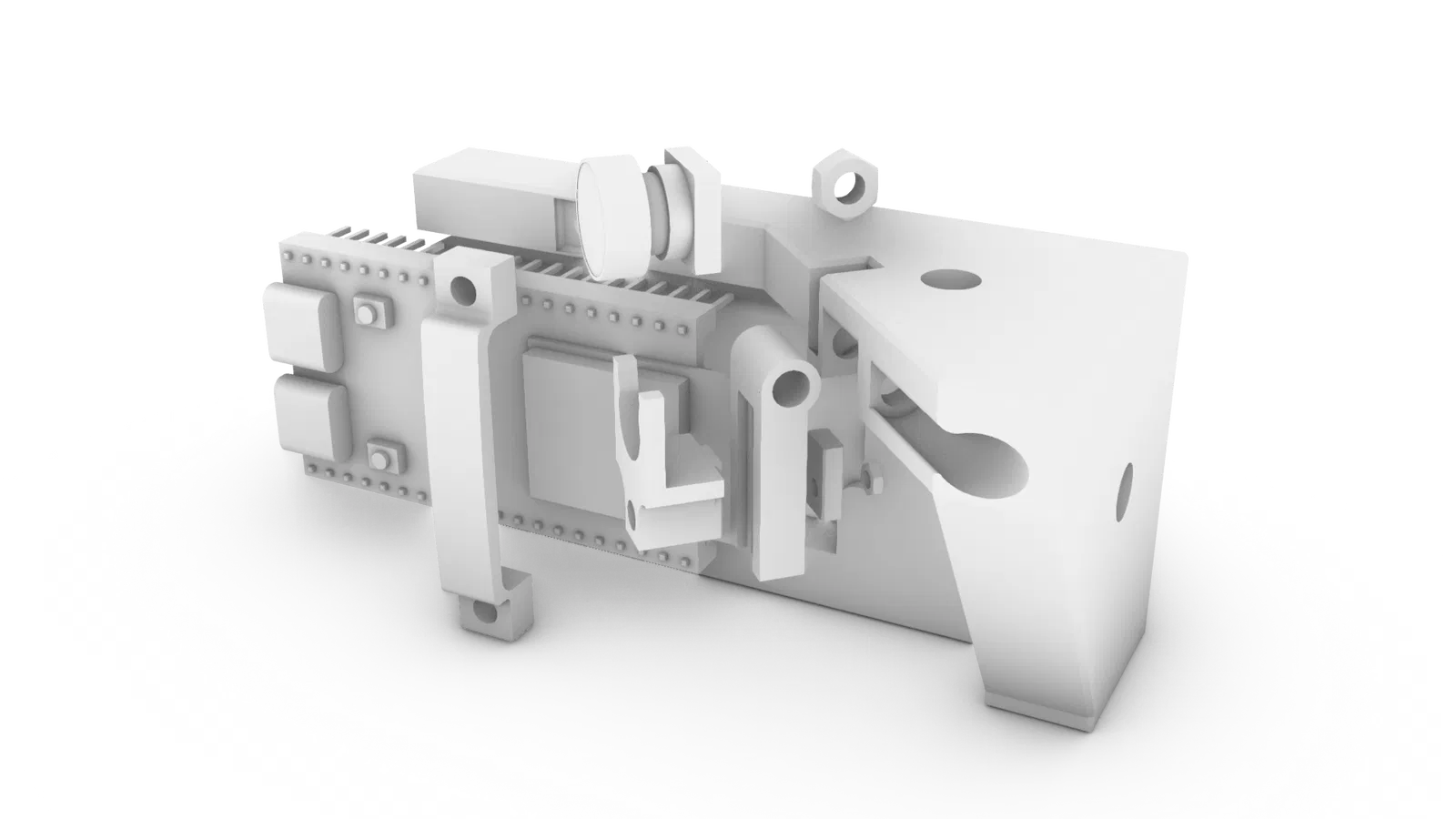

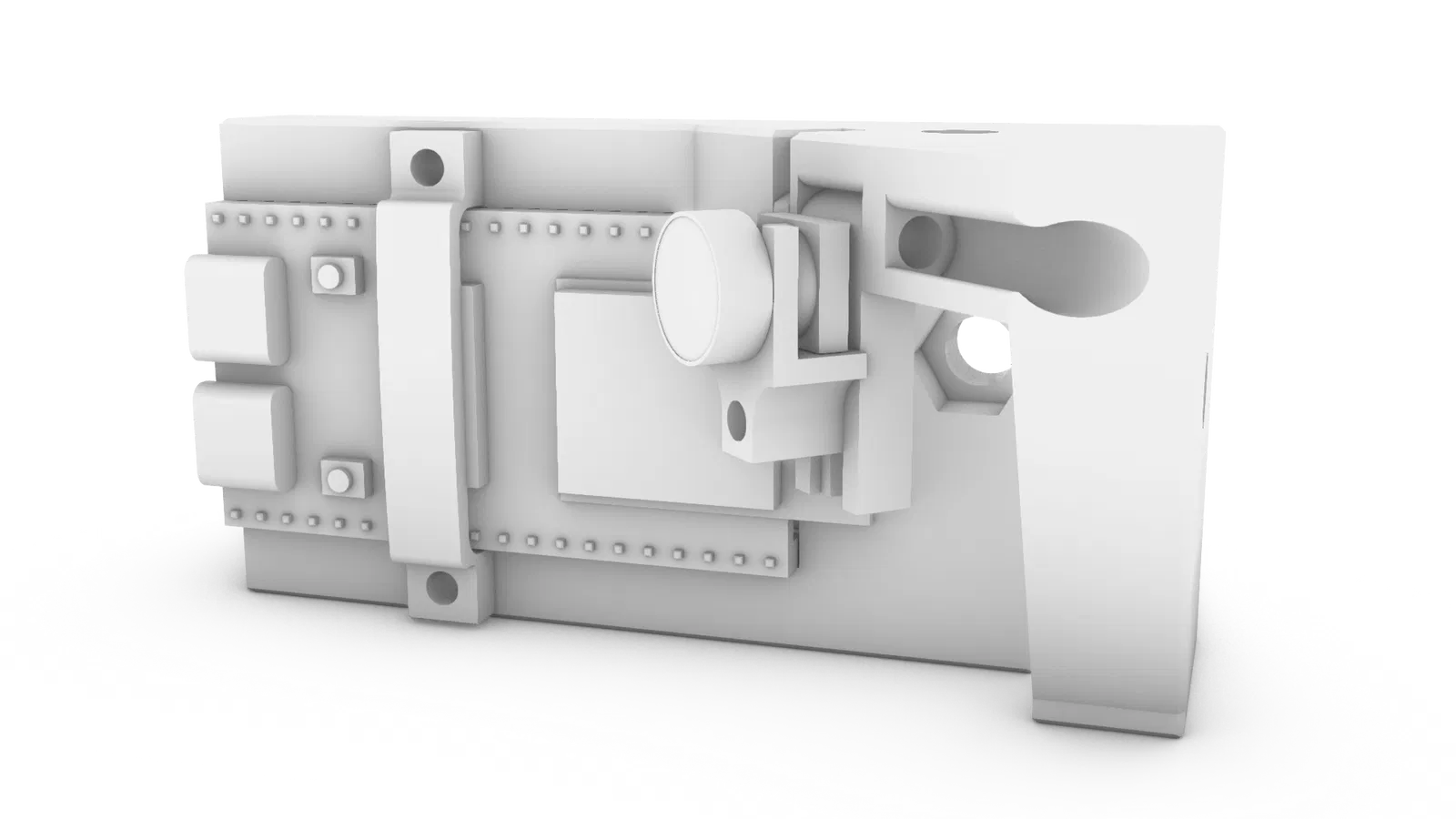

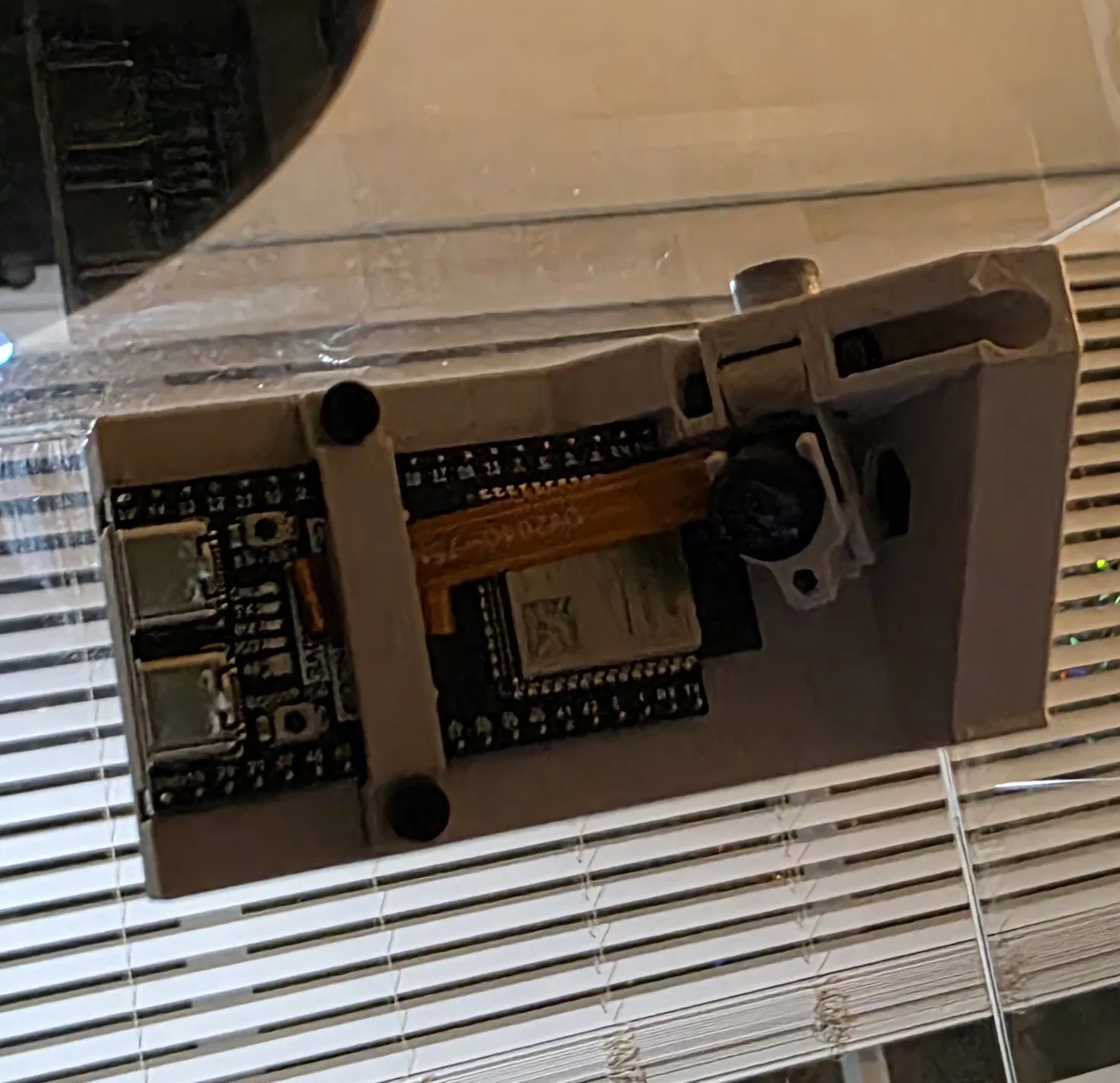

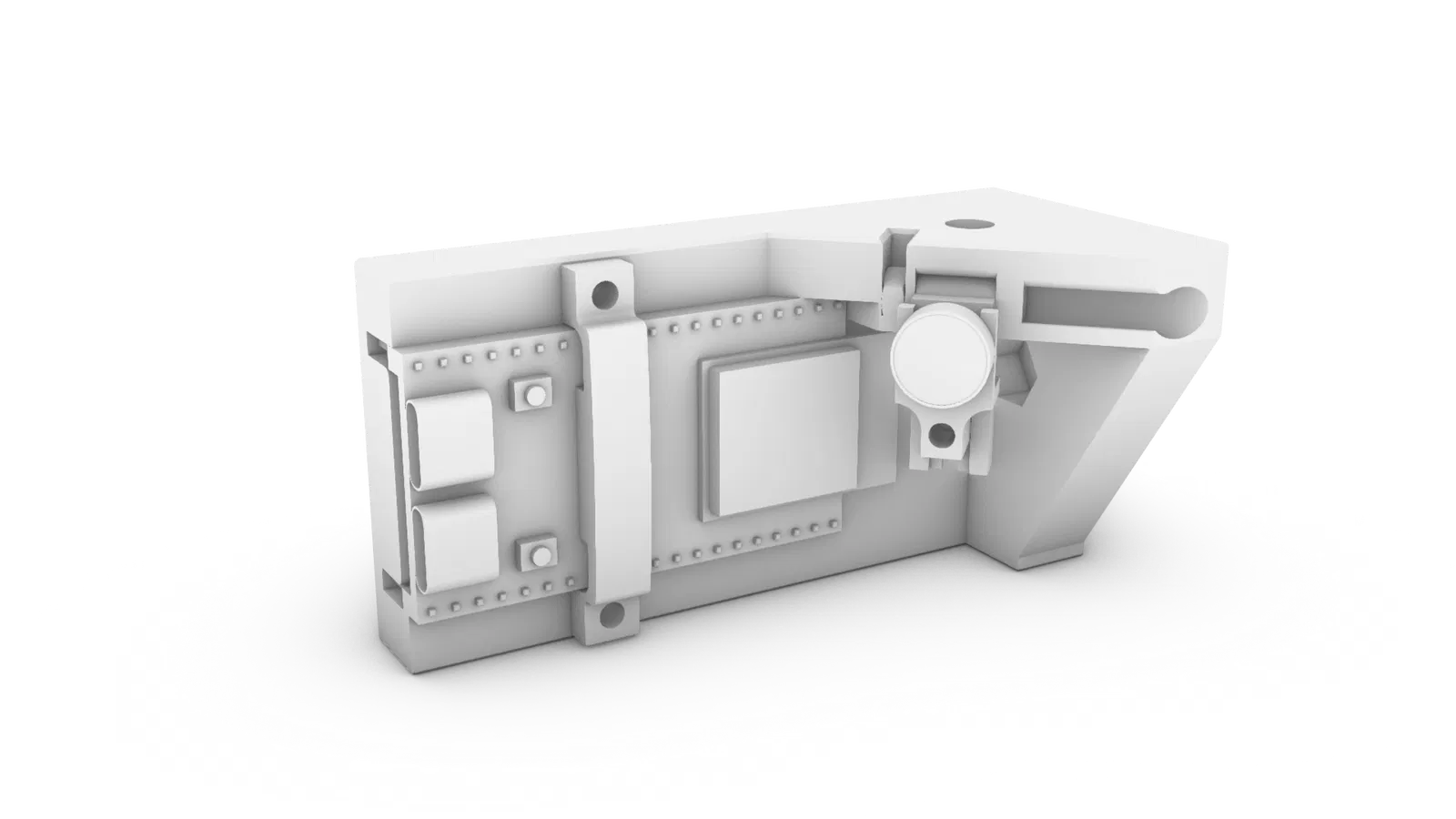

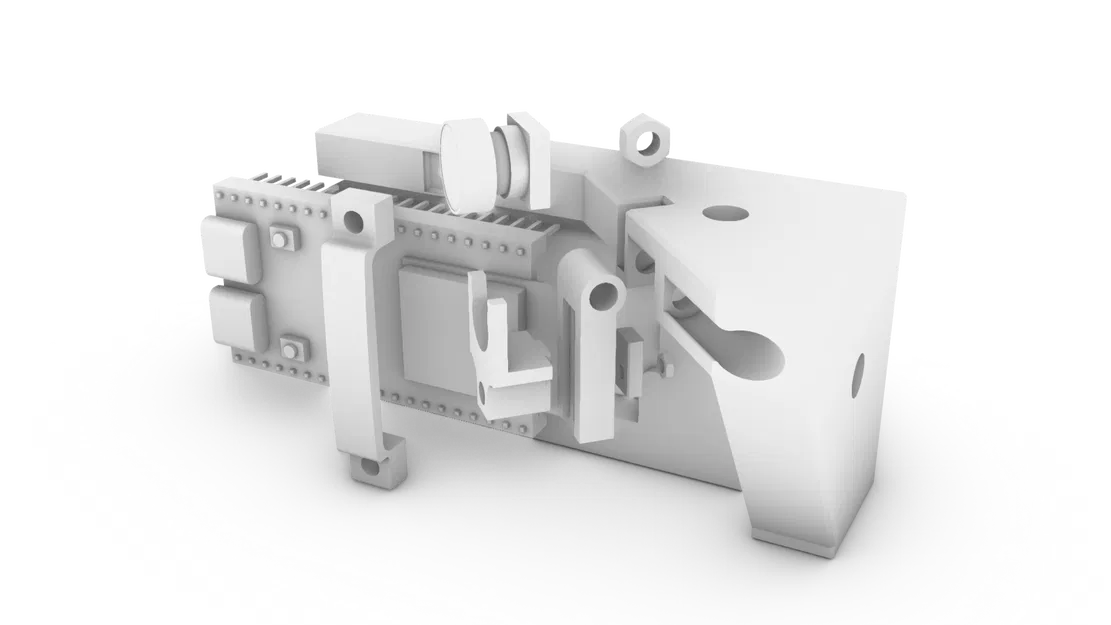

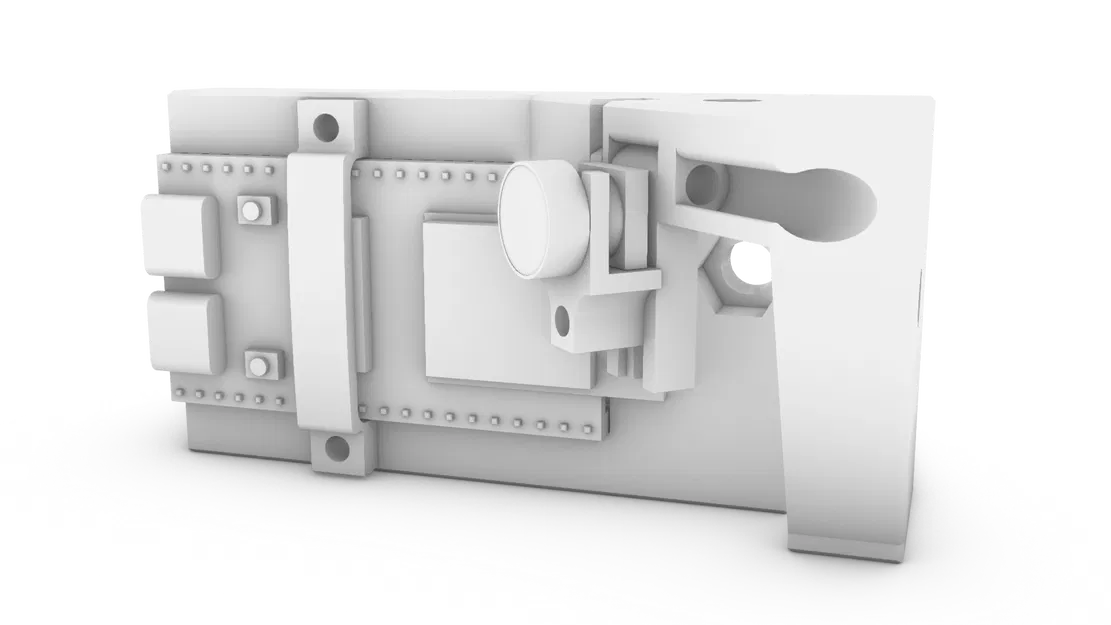

Ngàm gắn camera góc cho SUMO Enclosure dùng Freenove ESP32-S3 + camera OV2640 (cáp 75mm). Dùng lại phần cứng zin của enclosure, có kèm file STEP để chỉnh sửa; khuyến nghị in PETG (PLA vẫn dùng được).
Mô tả
Cần có:
Freenove ESP32-S3
OV2640 - 75MM (cáp)
M3 x 15mm (x3) - mình nghĩ phần holder thật ra dùng 10mm dài cũng được.
Đai ốc M3 (x3)
M1.6 x 5mm (x1)
Đai ốc M1.6 (x1)
Mẫu này dùng lại toàn bộ phần ốc/vít phần cứng zin đi kèm bộ SUMO enclosure.
Mình in bằng PLA nhưng chắc nên in PETG sẽ hợp hơn.
Có thể cần chỉnh nhẹ để cải thiện khu vực vít và bản lề. Vách giữ đai ốc khá mỏng, nhưng vẫn không ảnh hưởng việc sử dụng.
Có kèm file STEP nếu cần chỉnh sửa/bổ sung gì thêm.
