Grip + Tripod Plate cho Pentax Optio S / S4

Về thiết kế

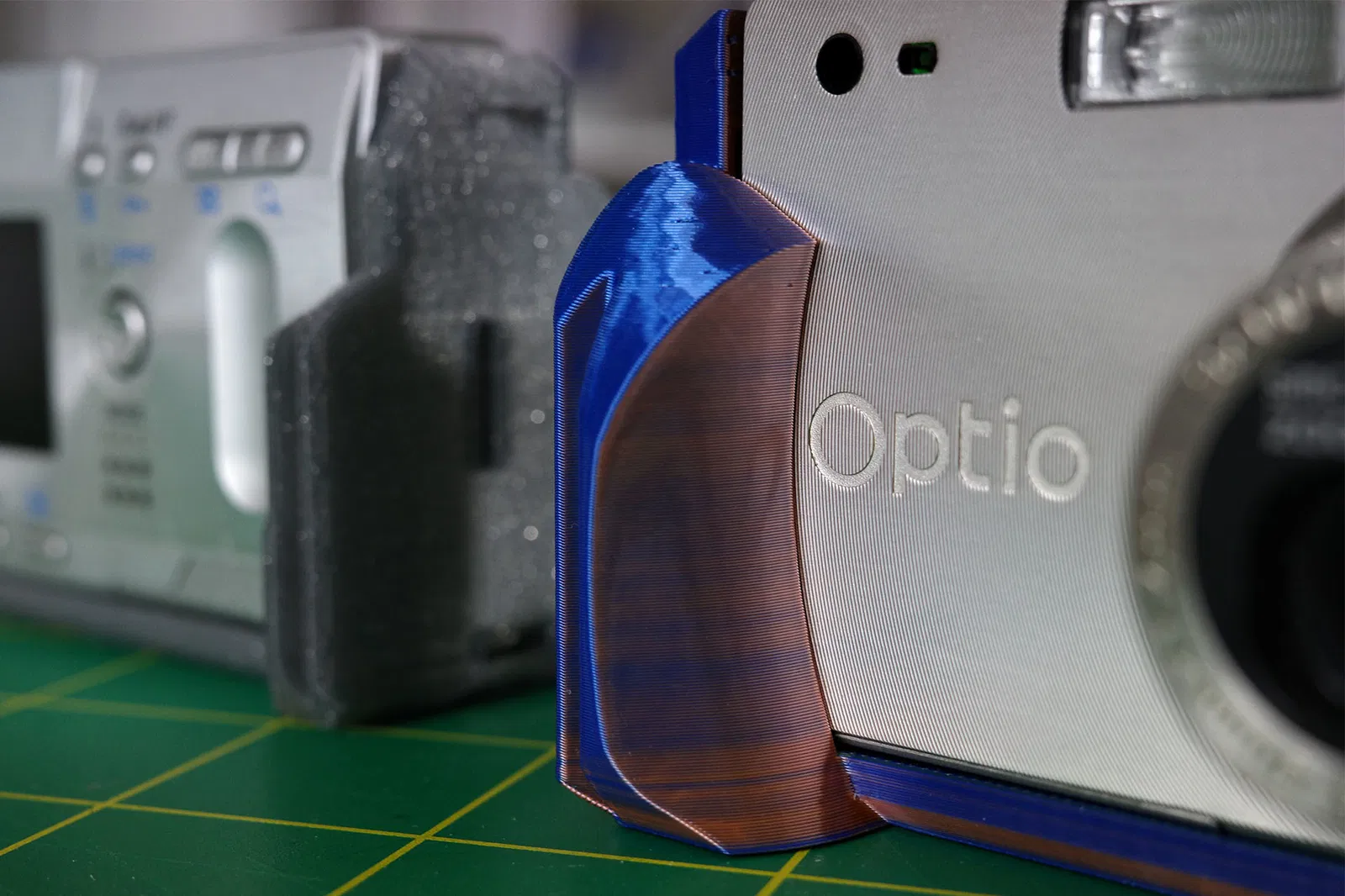

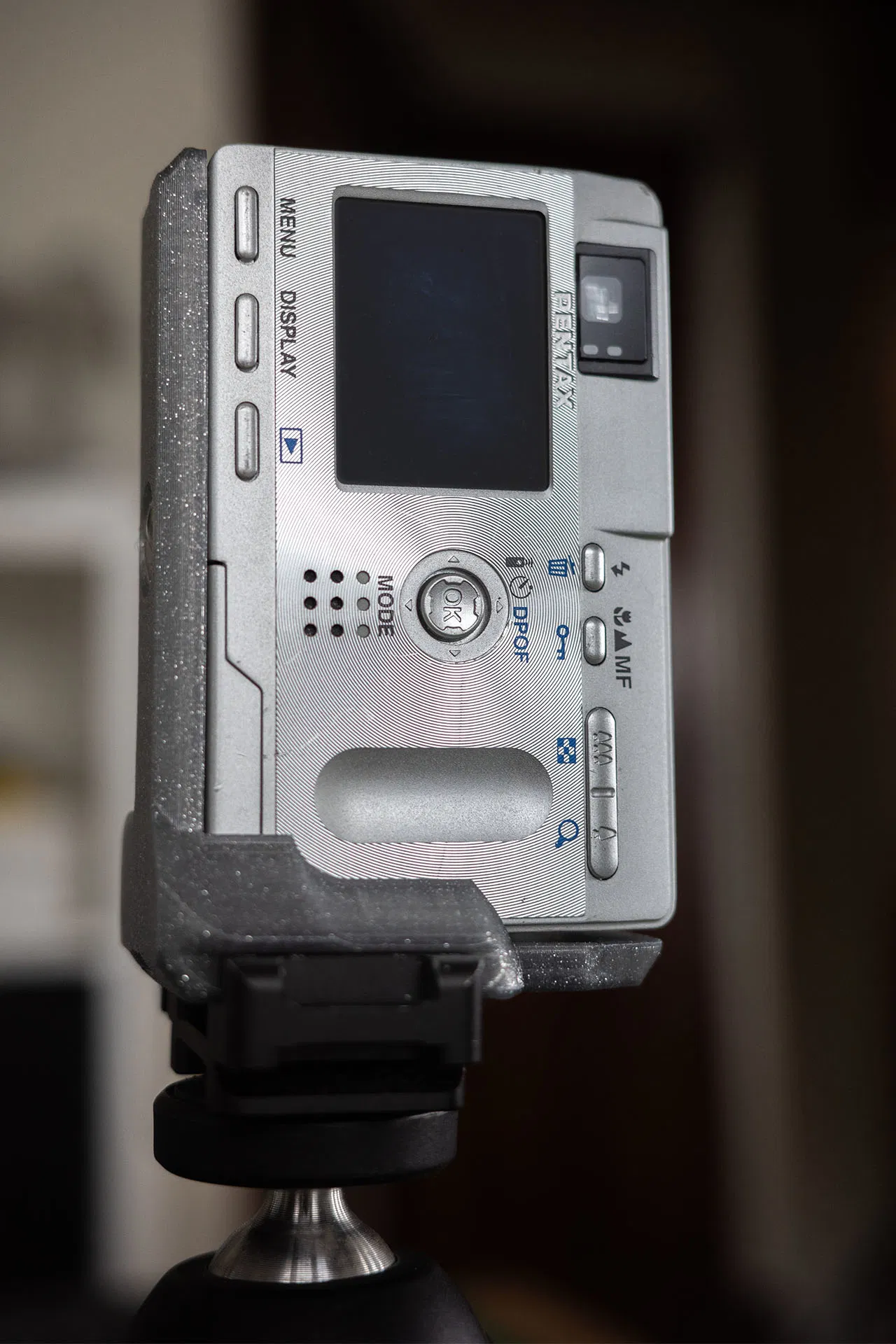

Tấm đáy + phần grip nhỏ cho tay và ngón cái cho Pentax Optio S và S4, kèm một arca-type tripod plate dạng dọc được tích hợp vào hình dáng của grip.

Thiết kế để ăn khớp với kiểu rãnh radial đặc trưng của thân máy, và hạn chế làm máy bị dày/cồng kềnh thêm quá nhiều.

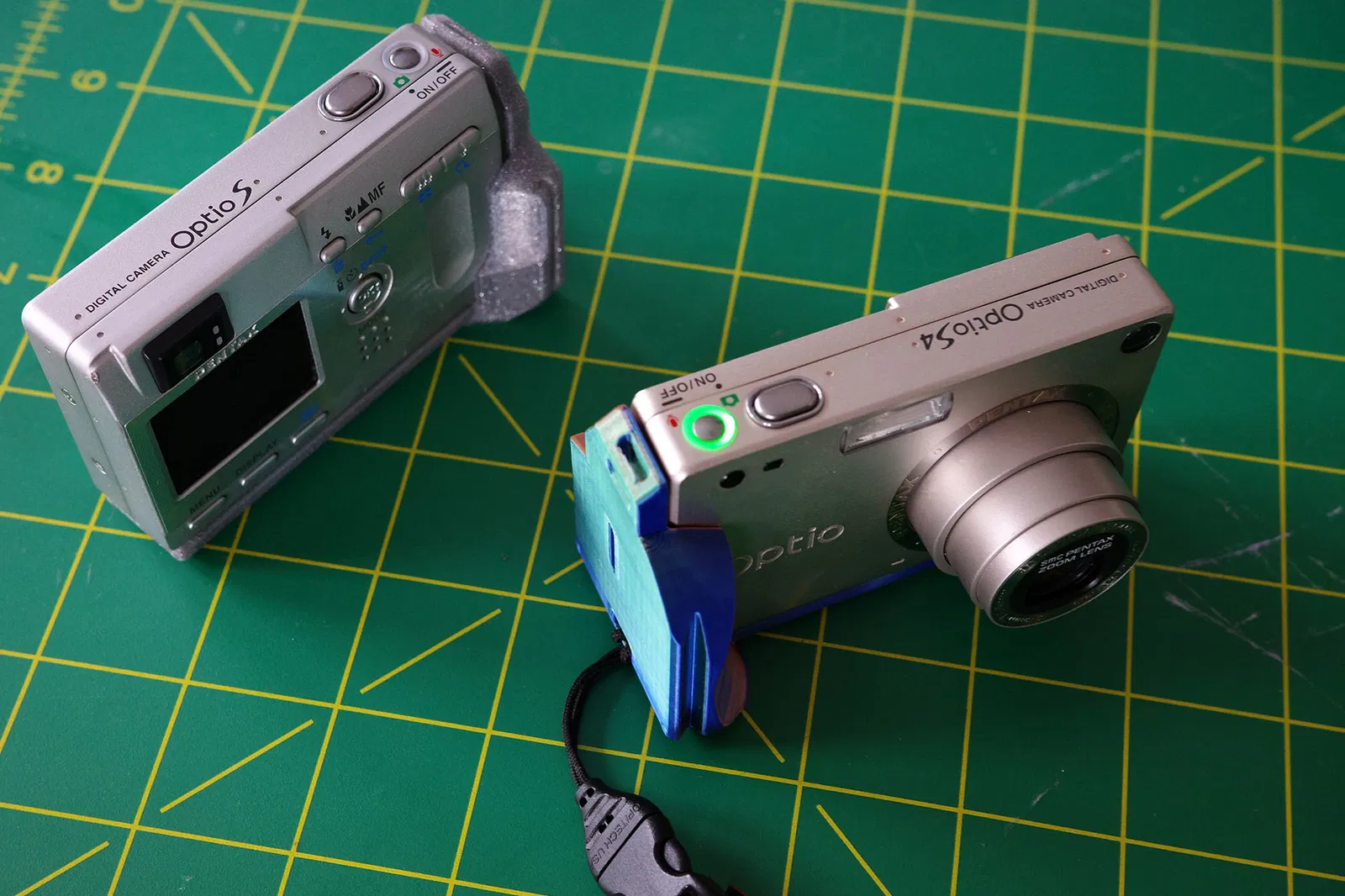

Phần này cũng thêm các điểm gắn dây strap ở góc trên-phải và dưới-phải, đồng thời có thêm ở góc dưới-trái.

Thiết kế này sẽ che cả nắp pin/thẻ và các nắp cổng bên hông. Bình thường mình không hay làm vậy, nhưng lần này là chủ ý — mấy máy này dùng cao su cho các nắp đó và nó dễ bị mục/rụng. Vì vậy tấm plate này cũng có thể dùng để che khi bị mất nắp pin, hoặc giữ nắp pin đúng vị trí. Hơi bất tiện chút, nhưng pin của dòng này khá trâu, và mình thiết kế dùng ốc đầu rãnh (slotted screw) nên cũng không quá phiền.

Gắn vào như thế nào

🚨Cẩn thận! Các máy này dùng ngàm tripod bằng nhựa, nên nhớ canh ốc cho đúng ren trước khi siết, và đừng siết quá mạnh!

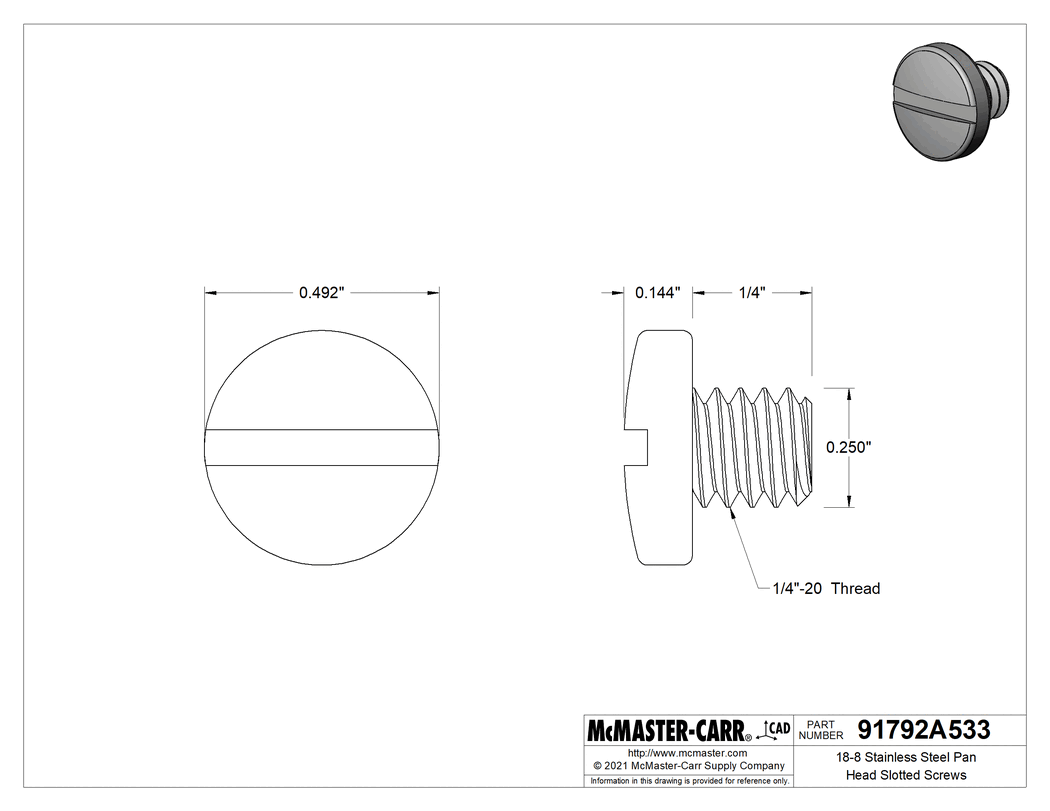

Mình dùng loại ốc này: https://www.mcmaster.com/91792A533/
Đây là ốc chuẩn 1/4"-20 thread với shaft 1/4", và phần đầu sâu 0.144" rộng 0.492".

⚠ Tuyên bố miễn trừ trách nhiệm! Tự chịu rủi ro khi sử dụng!

Mình đã dùng các combo tripod plate + strap connector in 3D nhiều năm nay mà không gặp vấn đề gì, nhưng cuối cùng thì độ an toàn của thiết bị là do bạn tự quyết định. Mình không chịu trách nhiệm cho bất kỳ hư hại nào nếu bản in của bạn bị gãy hoặc không tương thích/không hoạt động với thiết bị của bạn.
