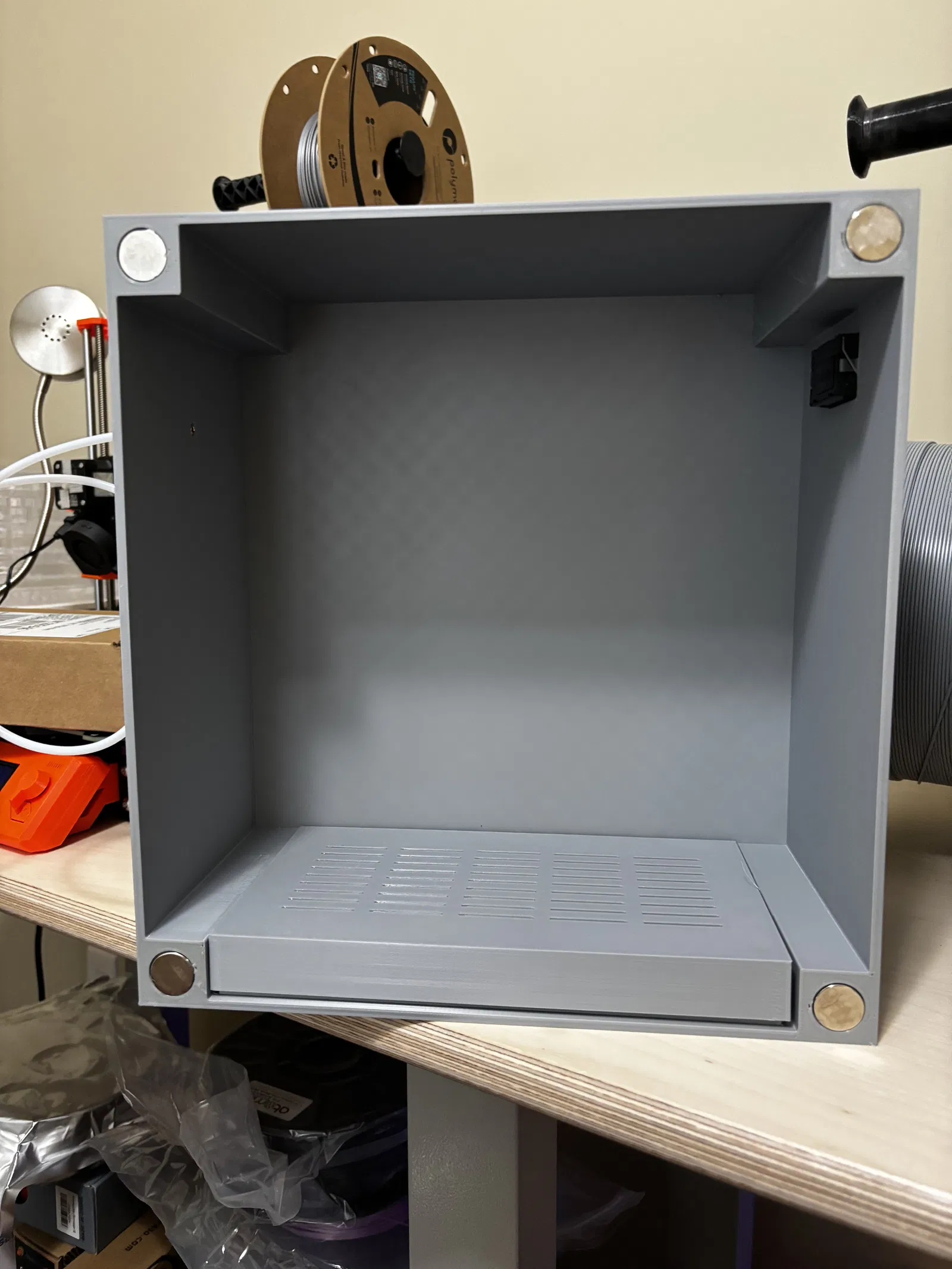

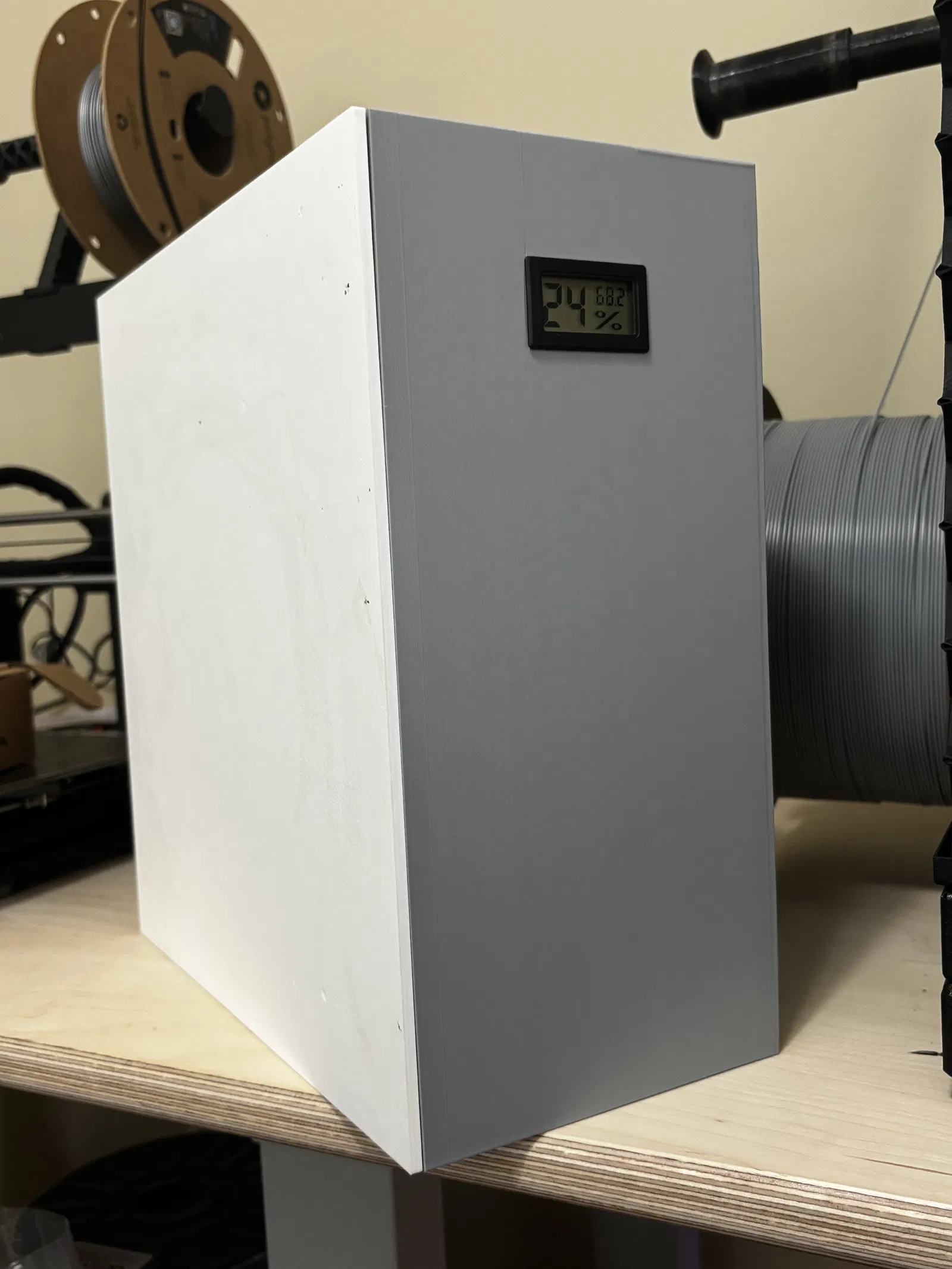

Mình thường xài cuộn PetG 3kg của Polymaker, mà tìm hoài không thấy dry box nào vừa đúng cỡ cuộn này, nên mình làm một cái khá đơn giản để in trên PrusaXL. Cửa được giữ bằng nam châm; nếu dùng nam châm mạnh hơn thì có thể là một nâng cấp hay cho phần cửa. Cảm biến độ ẩm (humidity sensor) lắp kiểu khít chặt.

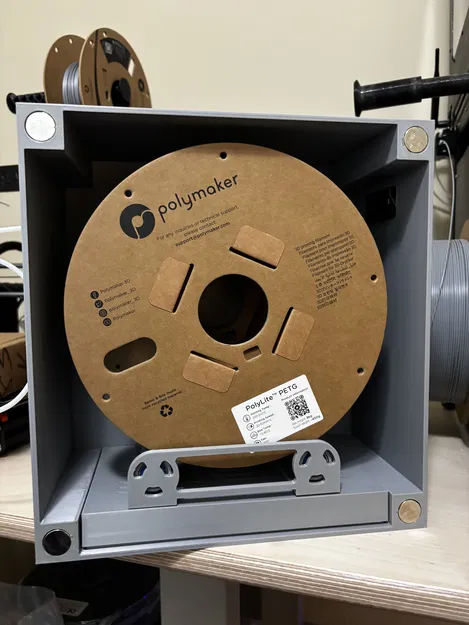

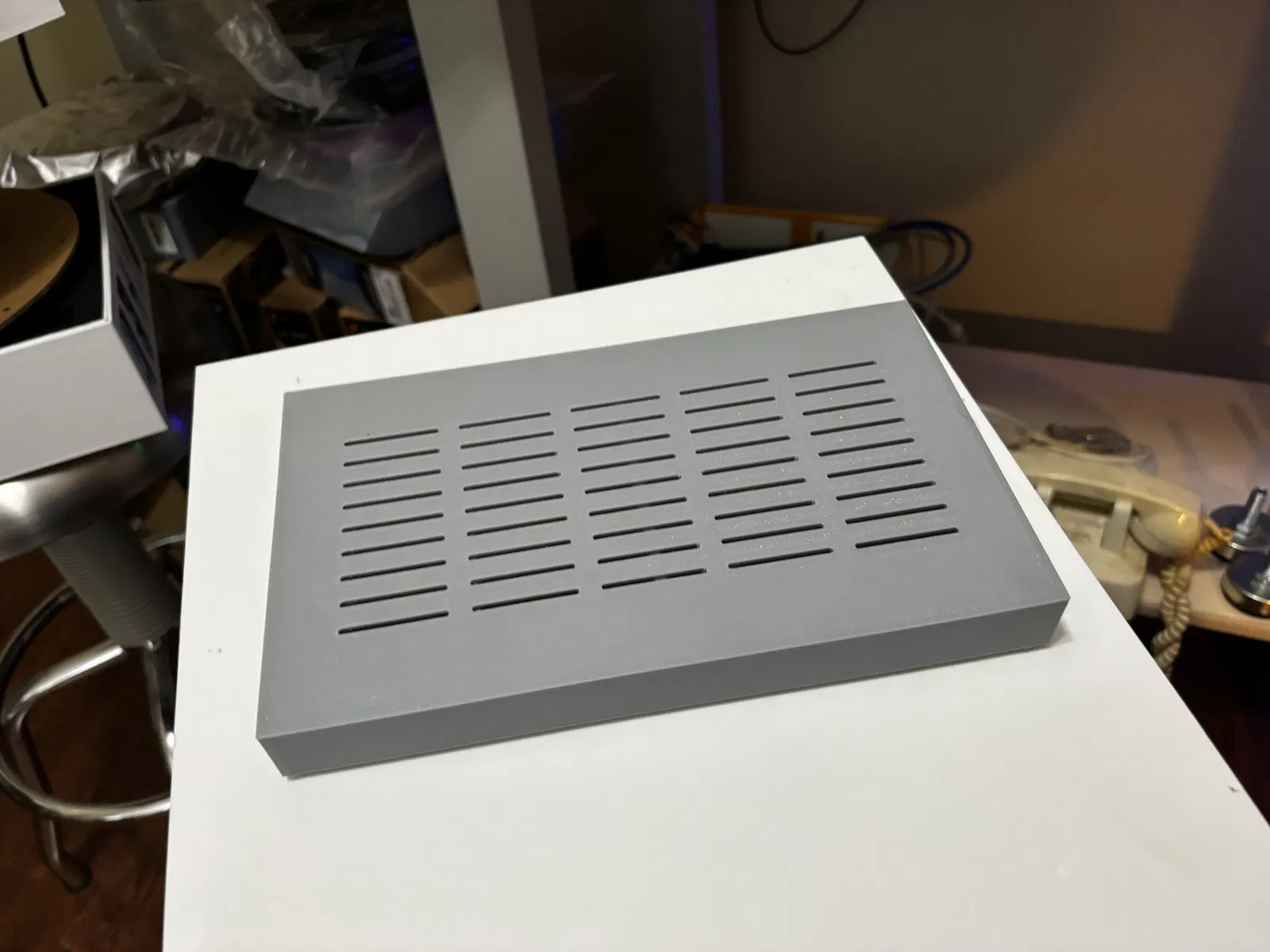

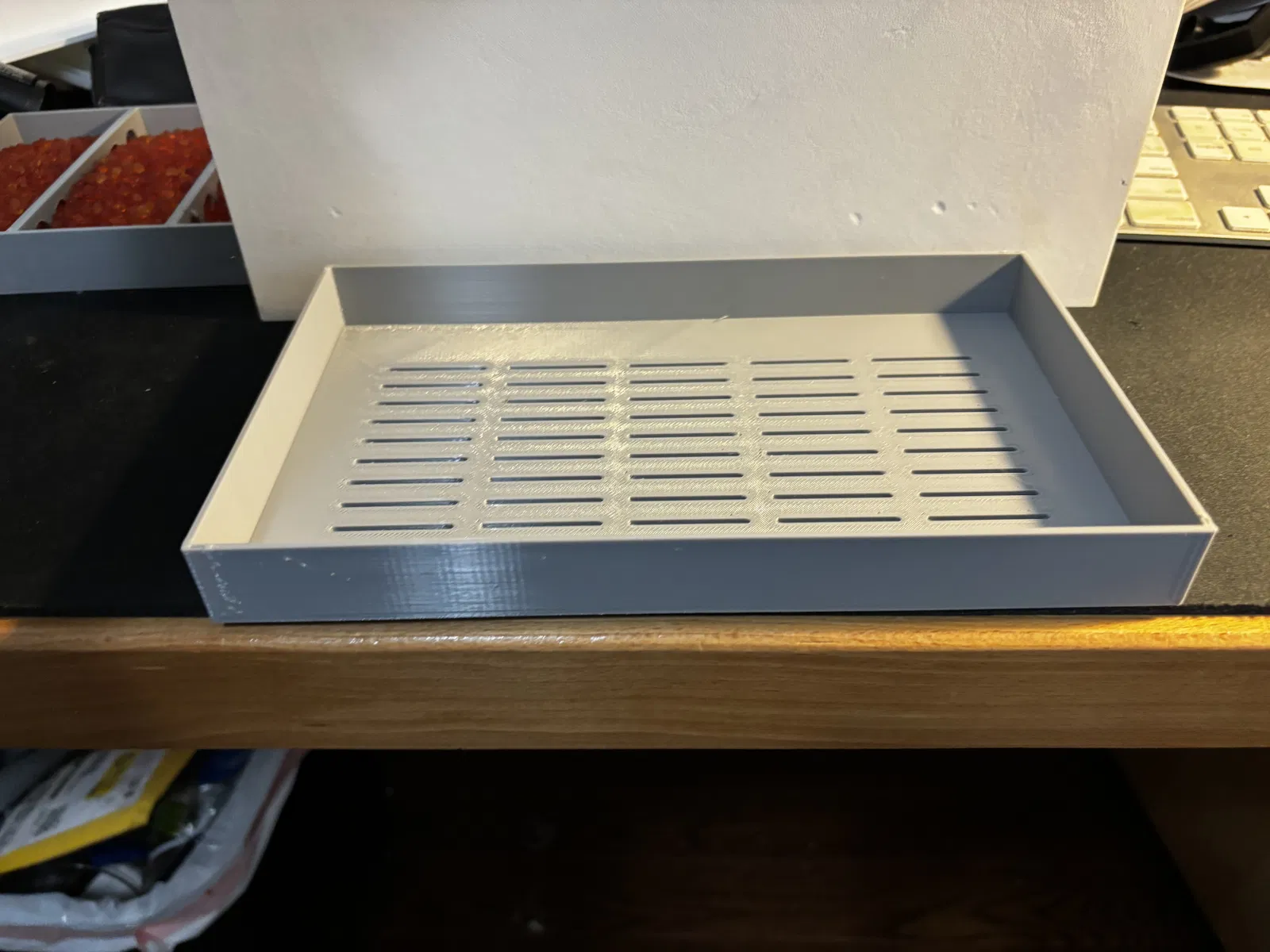

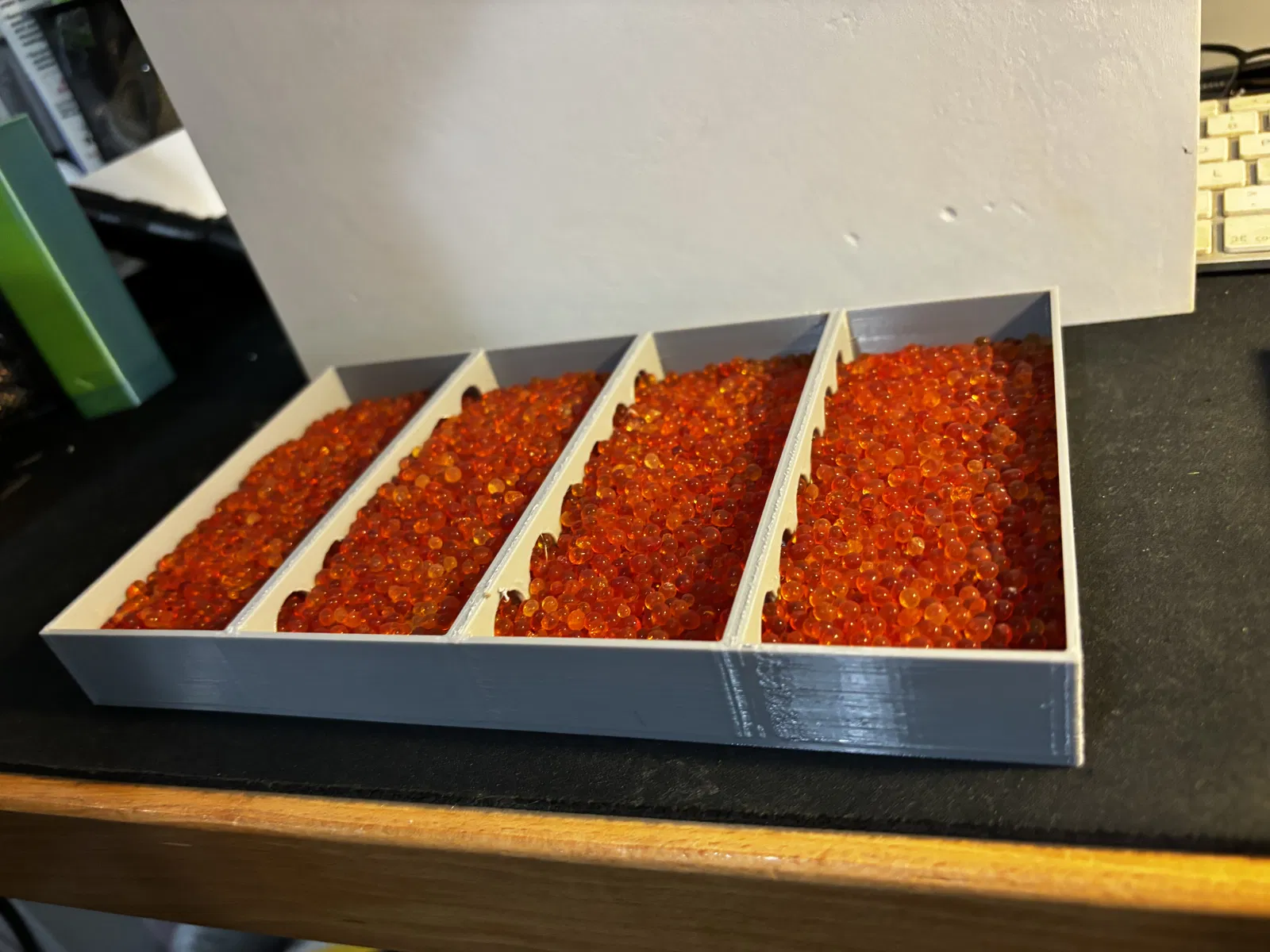

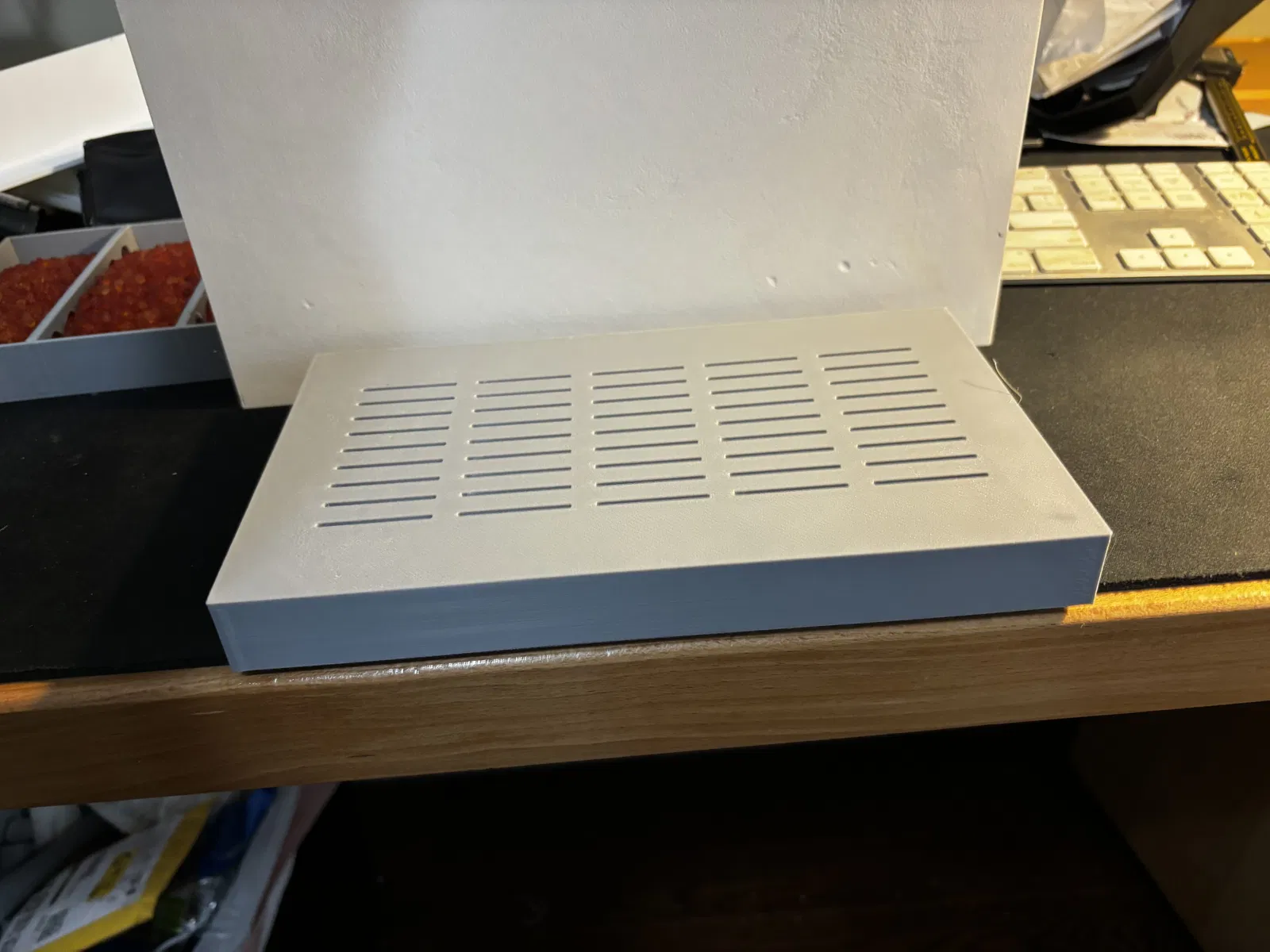

Mình có thêm một hộp spacer để đặt phía trước spool holder; nếu không thì cuộn filament sẽ bị kéo sát lên phía trước, tì vào vách, làm extruder phải làm việc nặng hơn.

Mình đang tính làm một bản nhỏ hơn cho cuộn size thường.

Nhân tiện, cuộn 3kg mà mình thiết kế theo có kích thước 120mm x 250mm.

Nó dùng:

8 - nam châm 20x2mm
https://www.amazon.com/dp/B0DD73NMR5?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

1 Mini Hygrometer Indoor Humidity Meter
https://www.amazon.com/dp/B0CJM5R5N6?ref=ppx_yo2ov_dt_b_fed_asin_title

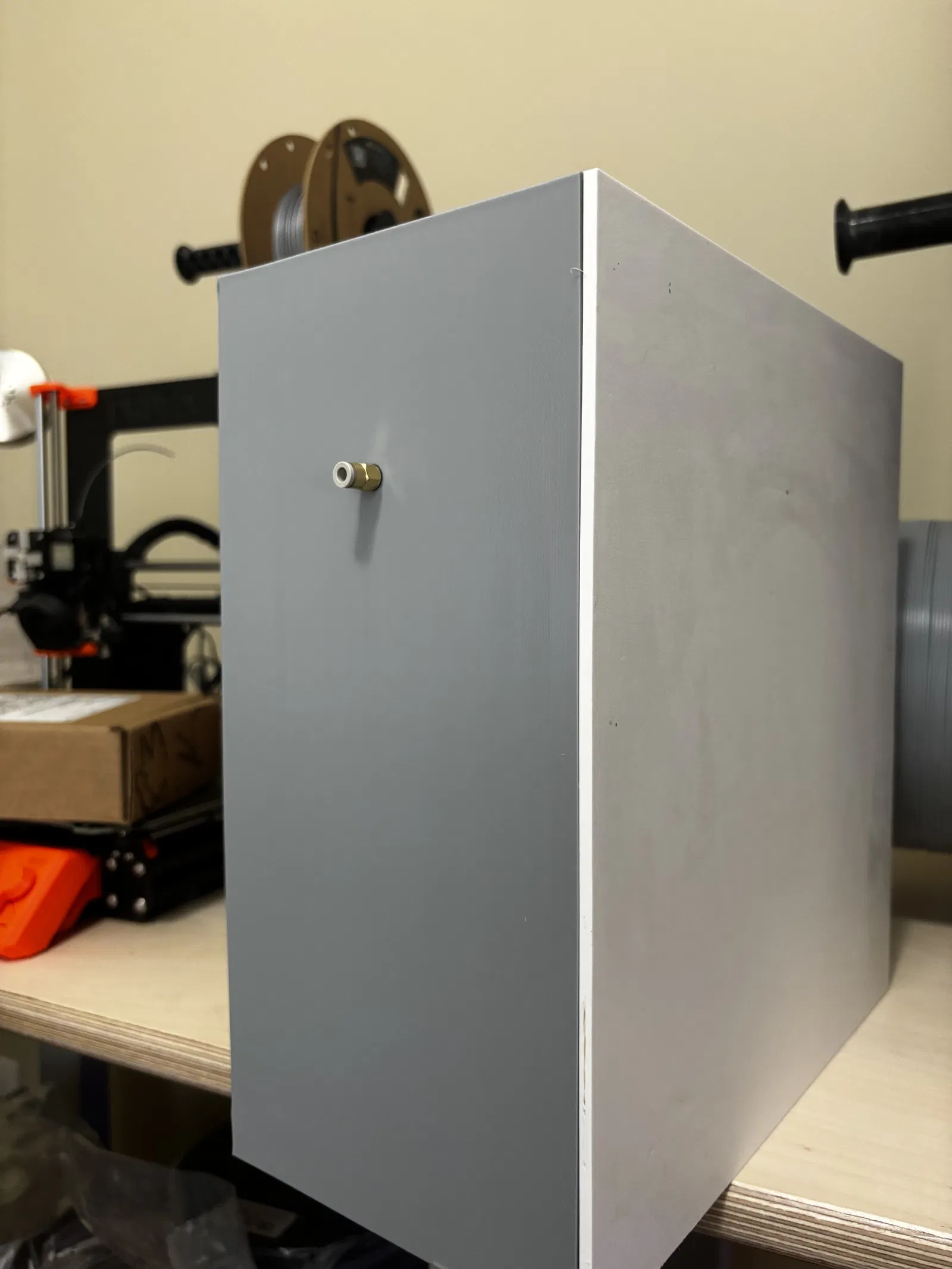

Và mình dùng đầu nối pneumatic (pneumatic fitting) và ống PTFE để nối qua máy in từ:
https://www.amazon.com/dp/B0DPFX91M3?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

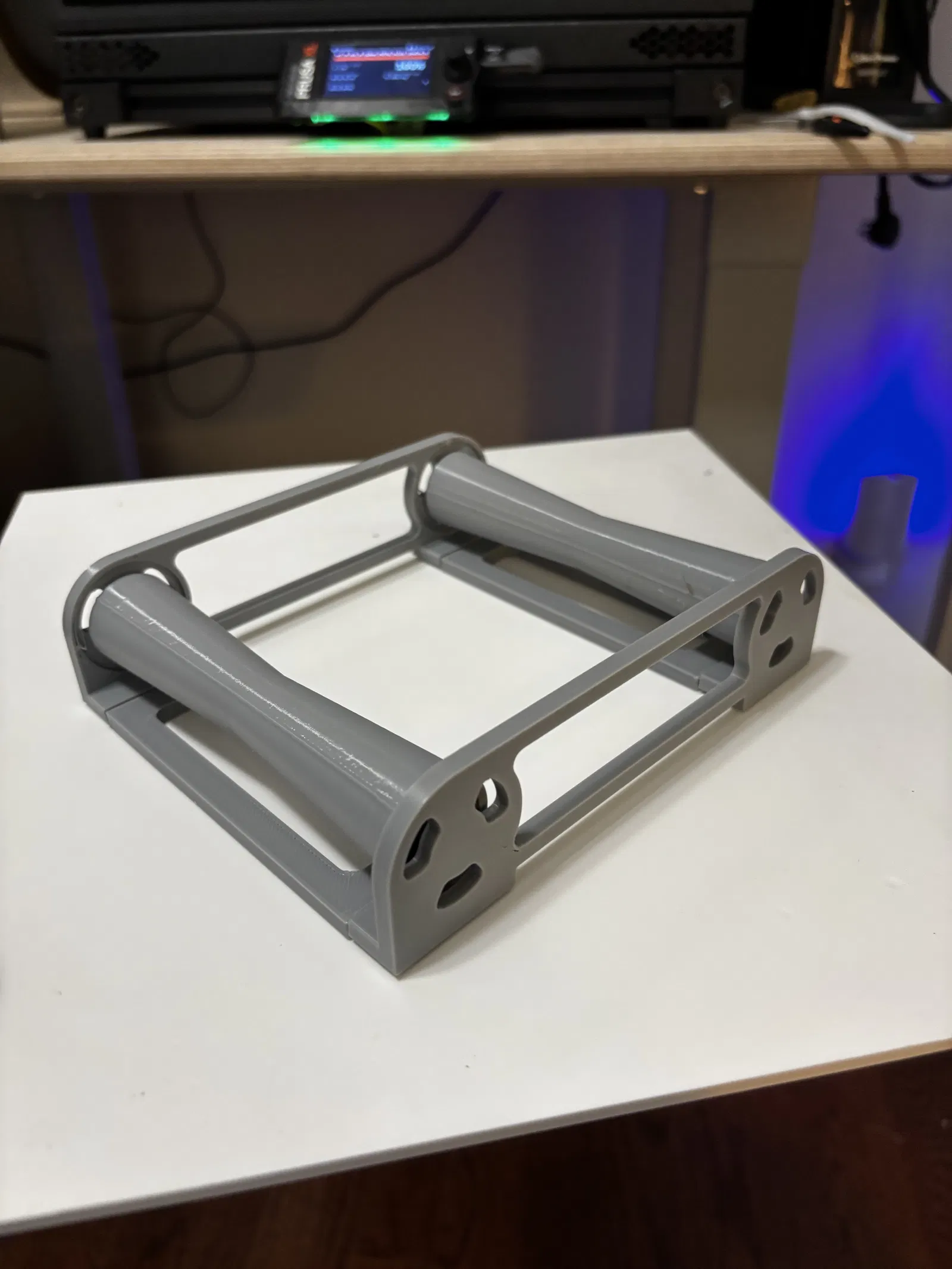

Khung spool holder thì mình có copy, nhưng mình làm lại một cái roller mới cho nó; thật ra không bắt buộc, nhưng mình có sẵn nên làm luôn.
