Ốp Noctua NF-A9x14 + cổng Ethernet cho Minix NEO Z100-0dB & Z300-0db

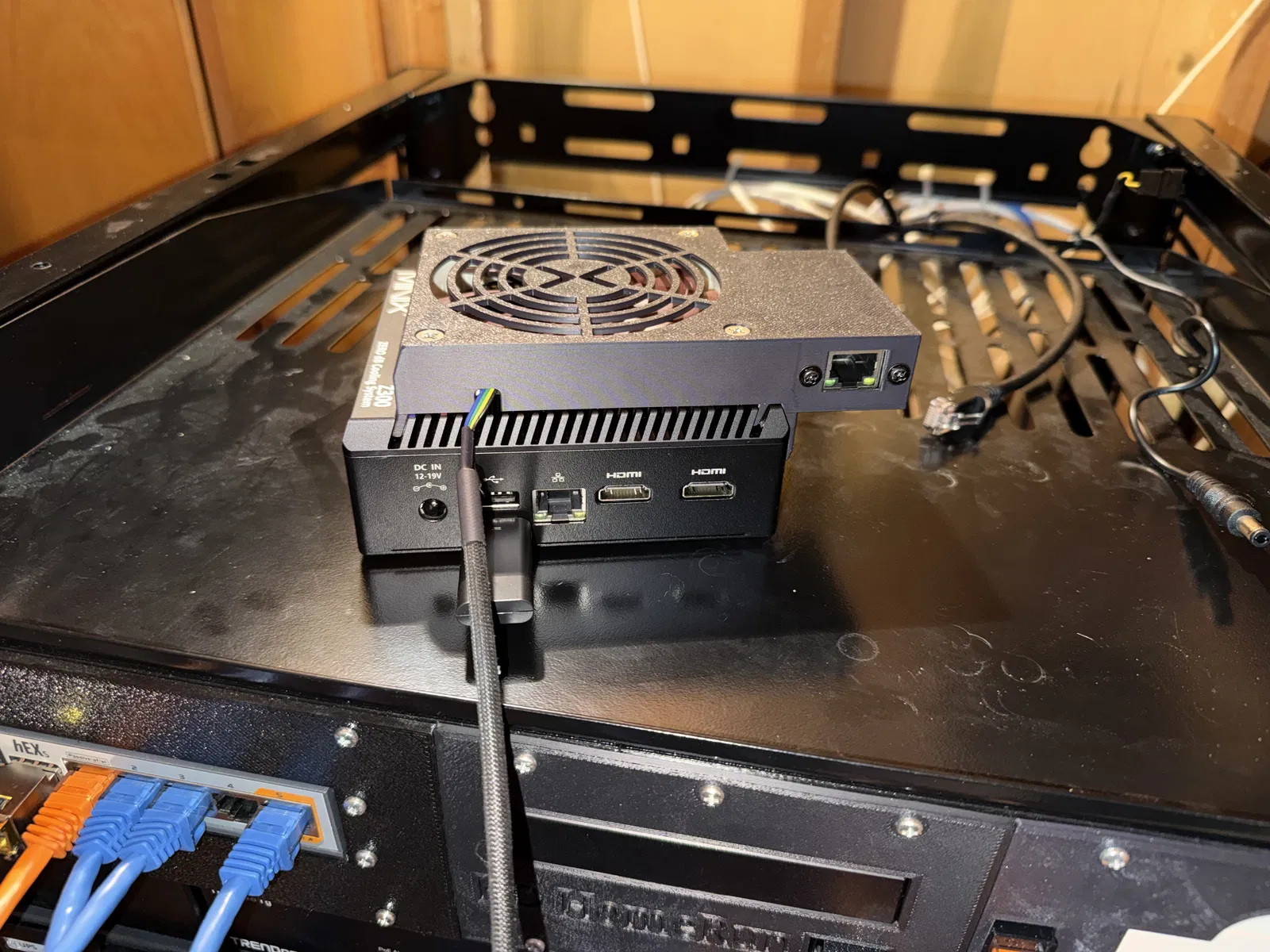

Mình gắn thêm một M.2 ethernet controller để có LAN thứ hai cho con Minix Z300-0db. Trước đó mình để cái board đầu RJ45 lỏng lẻo trong một cái hộp in 3D đơn giản, nhưng mình muốn gắn cố định, chắc chắn hơn lên máy, nên mình thêm một phần enclosure vào mẫu fan holder này.

Có hai cái tai (lugs) để luồn dây rút nhỏ (zip tie) làm strain relief cho sợi cáp từ board ethernet vào enclosure. Lúc mình siết dây rút thì một trong hai cái tai bị gãy, và thực tế chỉ cần một cái là đủ dùng. Mình đề nghị bạn buộc cáp vào một trong hai tai thôi, để nếu lỡ gãy một cái thì vẫn còn “cơ hội” lần hai.

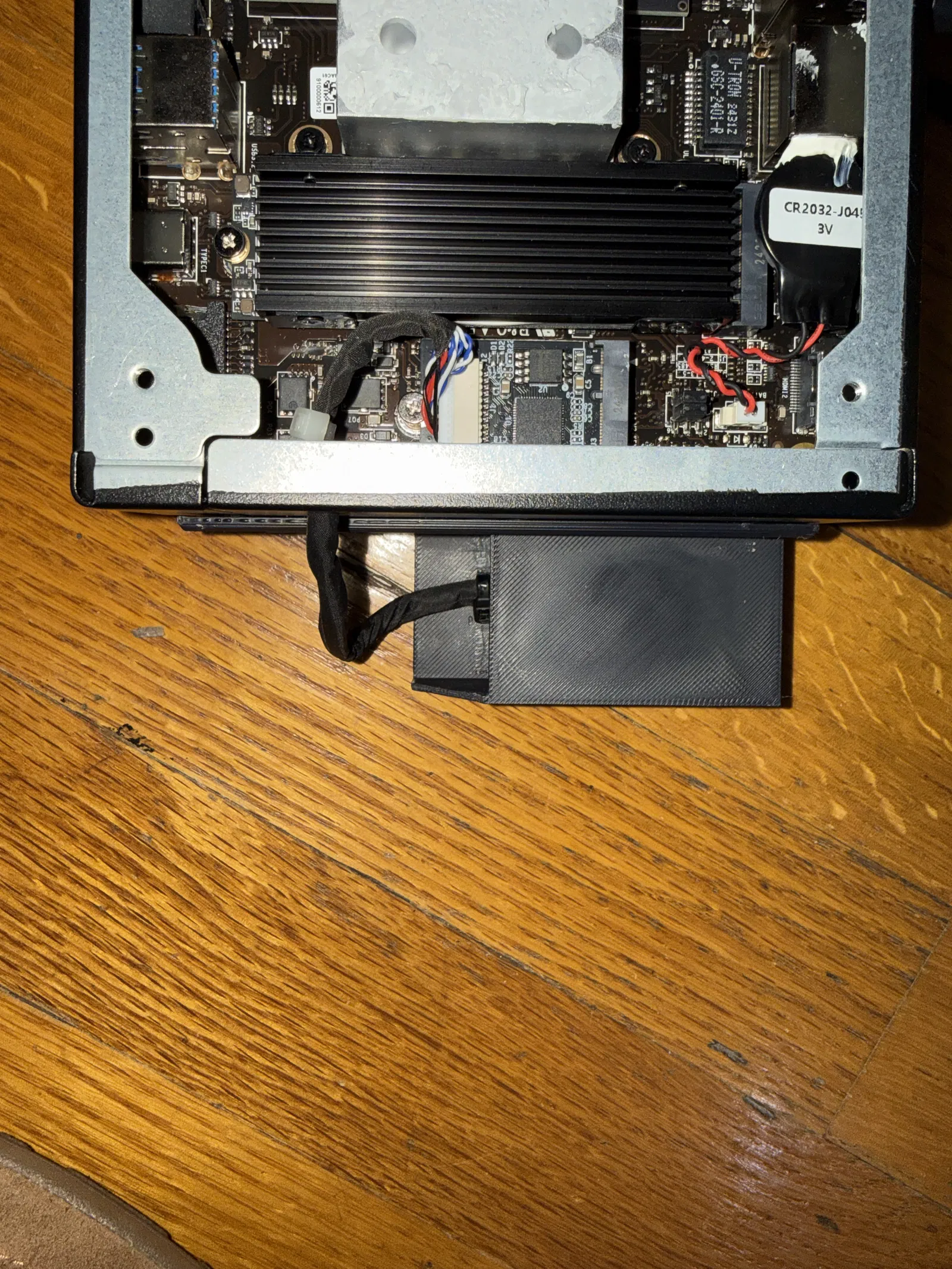

Mình cũng siết một dây rút nhỏ ôm sát sợi cáp ở phía trong vỏ Minix PC để làm strain relief đơn giản ở bên đó.

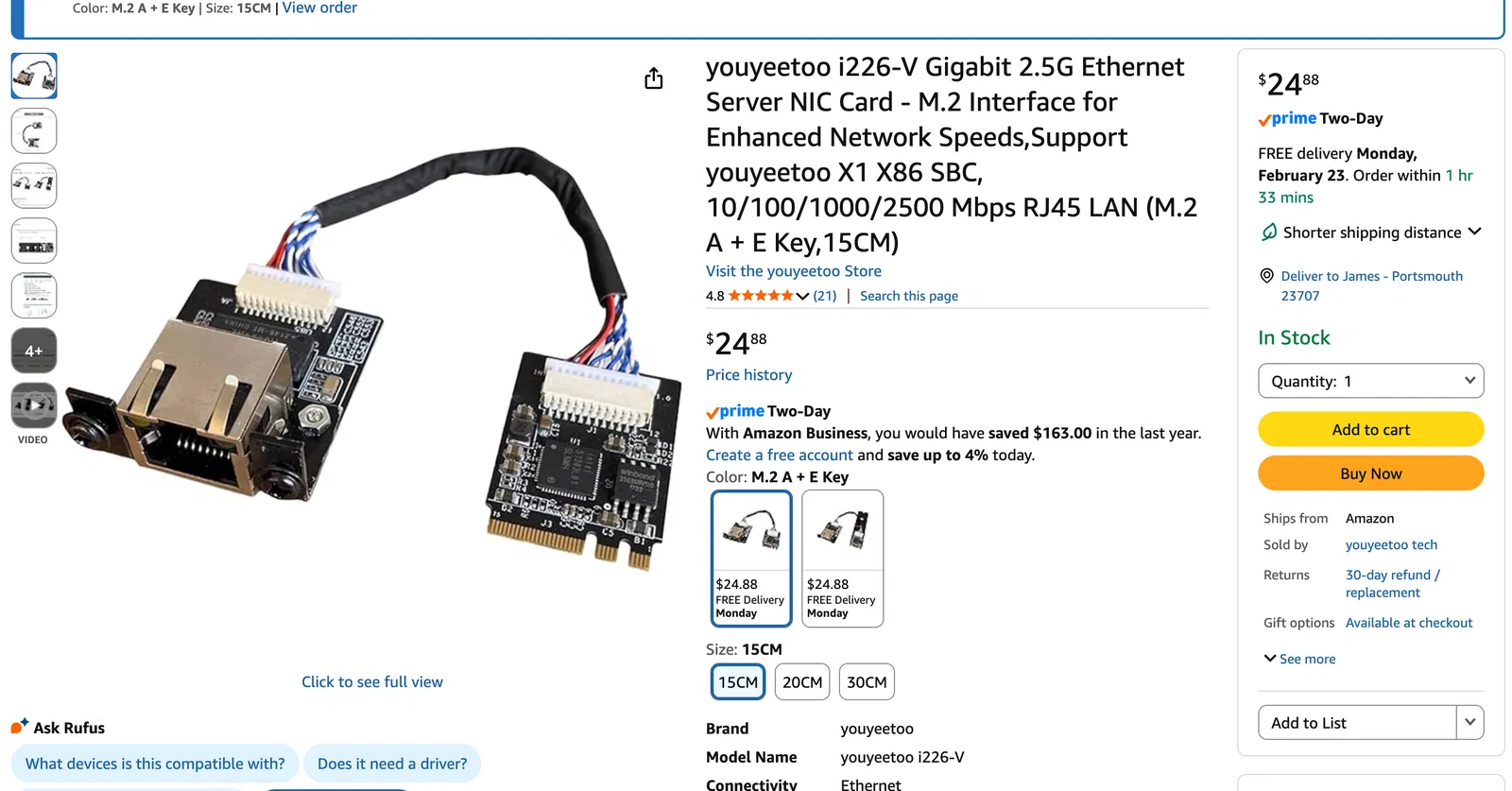

Đây là card 2.5G ethernet mình dùng (kèm cáp 15CM): https://www.amazon.com/dp/B0FM454R4N

Nhớ chụp hình cả hai đầu sợi cáp trước khi rút ra, để biết chiều cắm lại cho đúng. Ngoài ra, cẩn thận lúc rút khỏi card M.2. Trường hợp của mình, mình đã cố làm nhẹ nhàng mà một bên lại bung ra cái “cộp” một phát, làm nứt phần nhựa ở đầu còn lại của connector. Vẫn chạy bình thường, nhưng rõ ràng là việc rút cáp sao cho đều hai bên để tránh hư connector khá là khó.

Mình có thể gập connector sát theo sợi cáp rồi luồn qua một trong các lỗ anten WiFi. Một đầu cáp gập dễ hơn đầu còn lại, nên nếu luồn không lọt thì bạn thử đổi đầu xem.

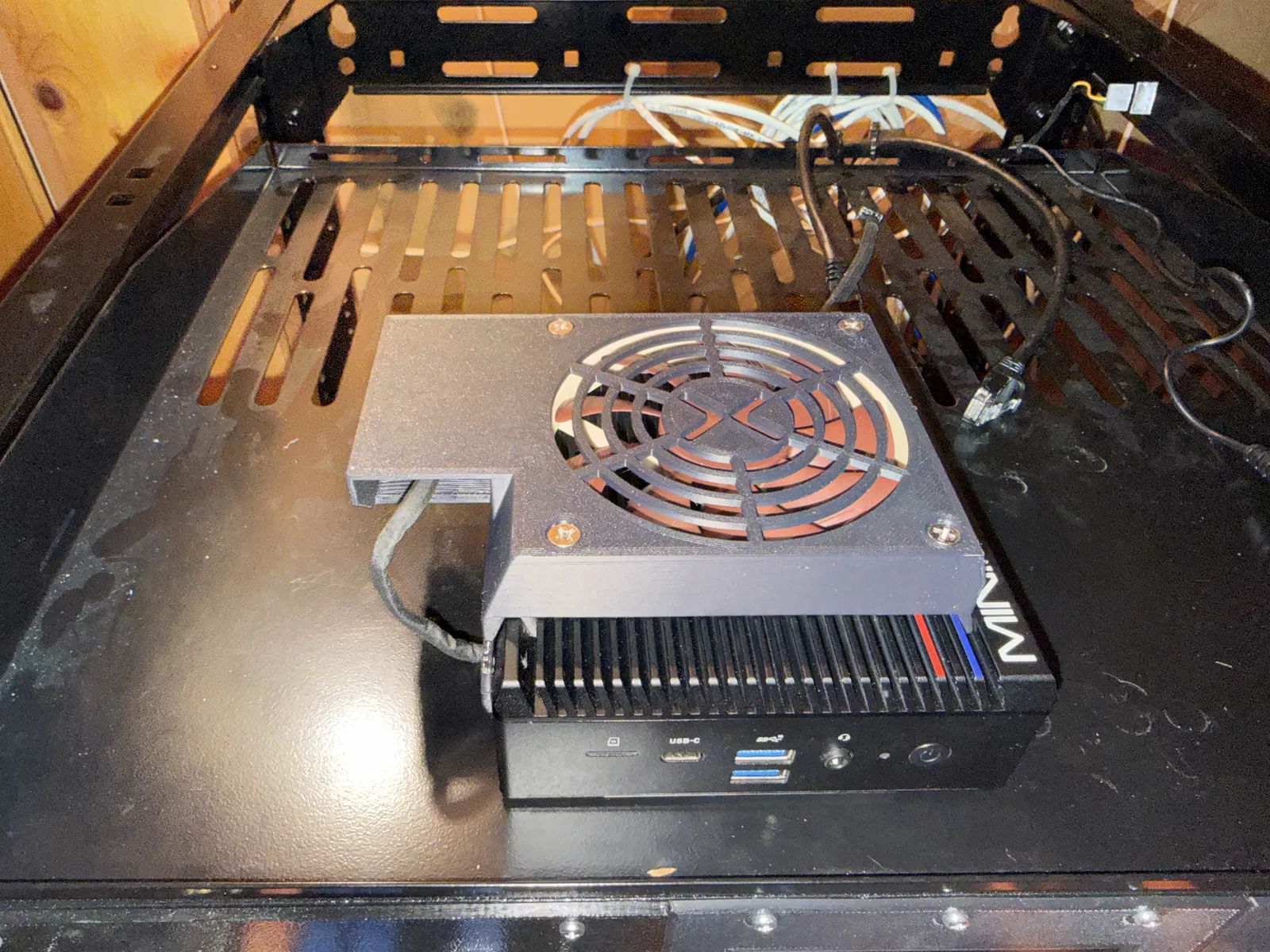

Giống như mẫu gốc, fan holder sẽ kẹp vào các lá tản nhiệt (heat sink fins) đủ chặt để giữ bằng ma sát (friction fit). Không cần tháo ốc vỏ máy để cố định lên máy.
