Ngàm gắn DE19 cho Xiegu G90 (Xiegu G90 DE19 Mount)
Bracket/giá đỡ để gắn DE19 interface lên phần trên phía sau của Xiegu G90. Cần thay 4 ốc M3 zin bằng M3x8, in 2 bracket và mirror 1 cái trong slicer. Hỗ trợ gắn DE19 hai chiều.
Mô tả

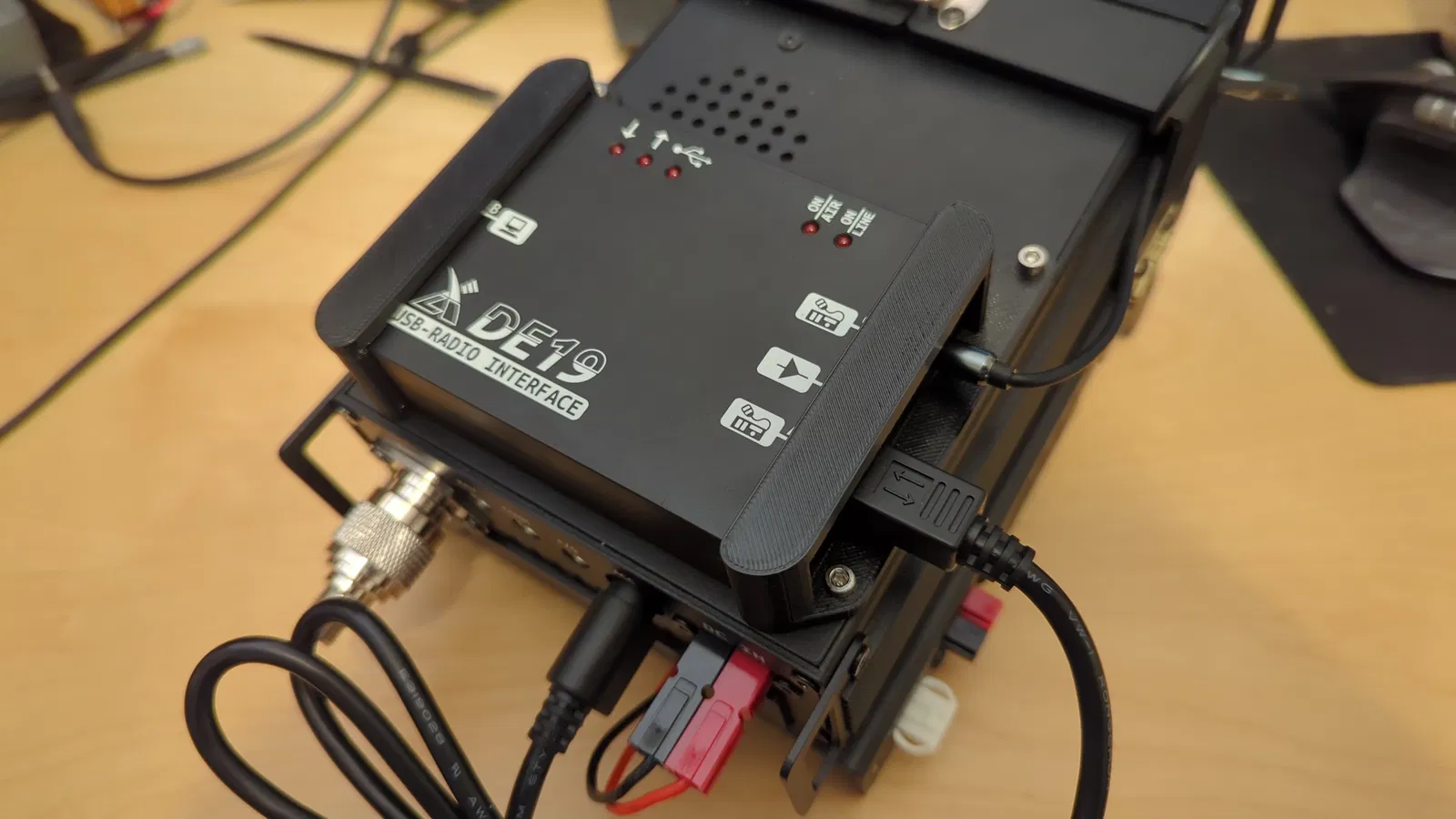

Cái bracket này giúp bạn gắn một DE19 interface lên phía trên, góc sau của máy Xiegu G90. Bạn sẽ cần thay 4 con ốc M3 zin bằng ốc M3x8. Bạn cần in 2 cái bracket, trong đó có 1 cái phải mirror trong slicer.

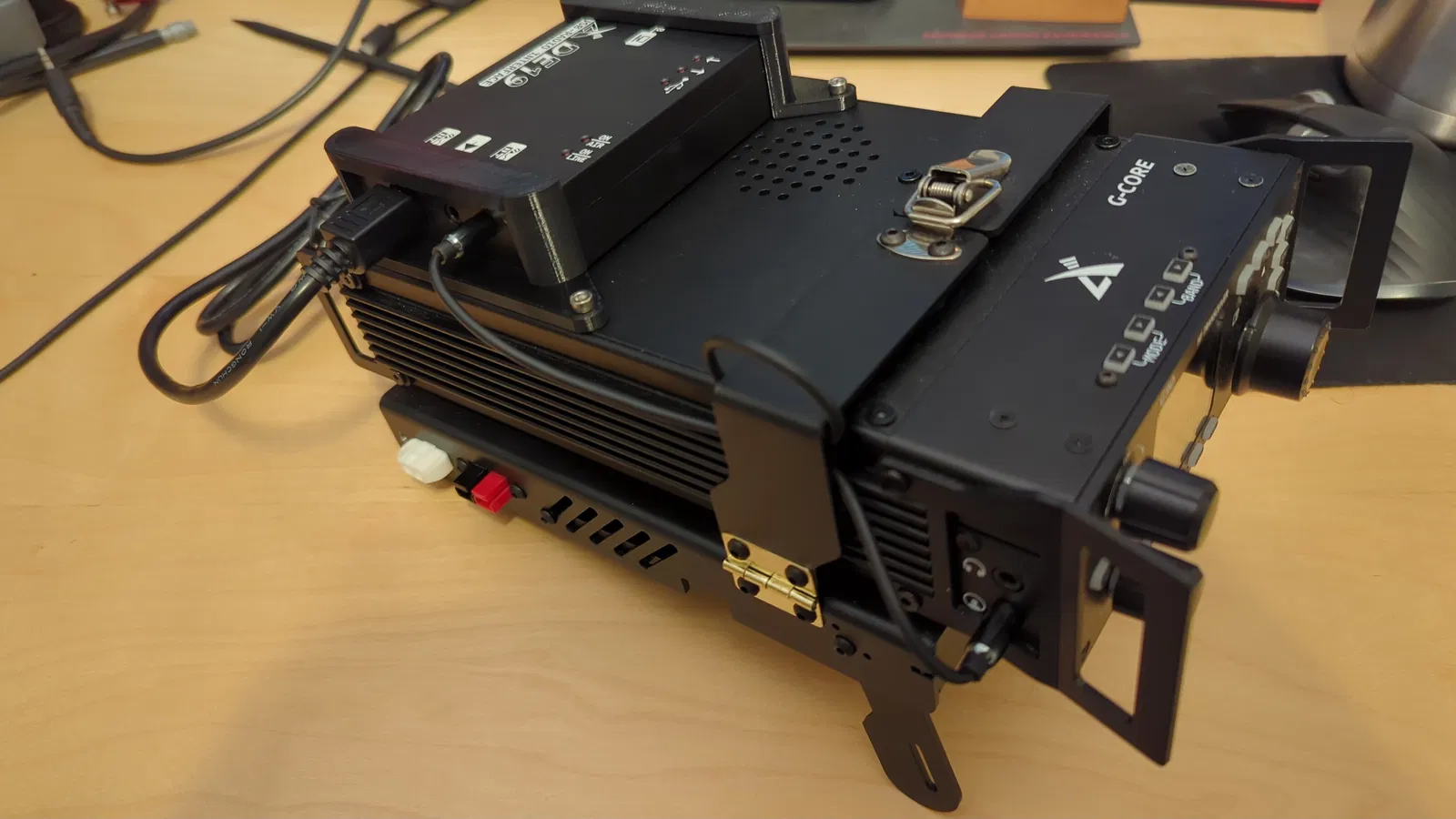

Mình thay sợi cáp aux/trs đi kèm bằng sợi ngắn hơn (1ft/30cm). Vậy mà vẫn hơi dài nên mình quấn vòng quanh fan bracket để gom bớt phần dây dư.
Bán kính bo góc (corner radius) trên DE19 không giống nhau ở cả 4 góc, nhưng model này dùng bán kính “an toàn” hơn để bạn có thể gắn DE19 theo hướng nào cũng được.
Đây là model đầu tiên mình làm bằng FreeCAD. Nếu ai cần mình sẽ đăng file FreeCAD, nhưng nói trước là nó hơi… thảm họa.
73
