Dưỡng khoan tham số / Template cữ cạnh (OpenSCAD)

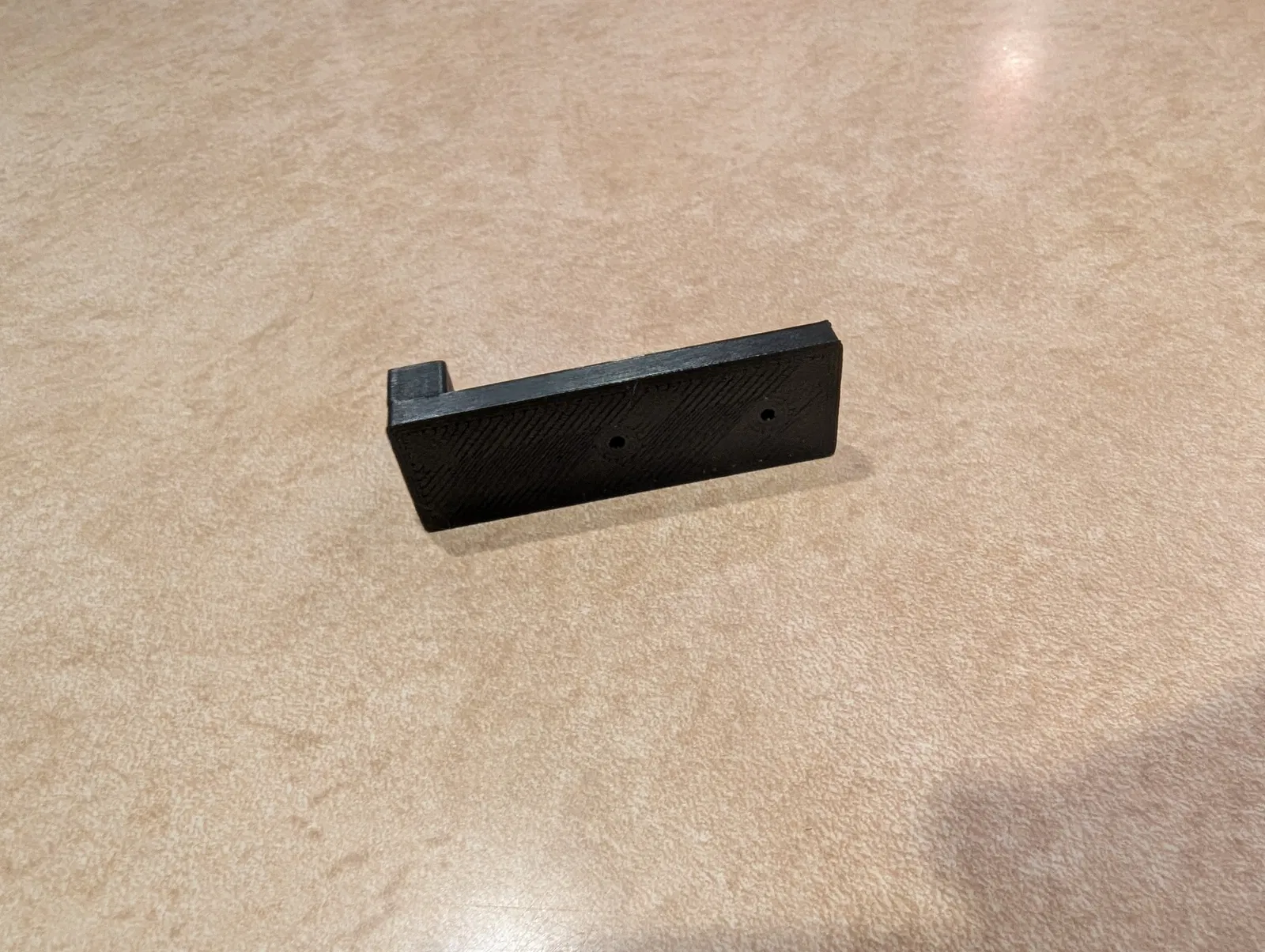

Một template dưỡng khoan có thể tùy chỉnh để canh vị trí lỗ lặp lại cho chuẩn.
Mẫu này được làm full parametric trong OpenSCAD, nên bạn chỉnh nhanh được vị trí lỗ chính xác, đường kính lỗ, độ dày dưỡng, và tuỳ chọn phần overhang để tỳ/định vị theo mép phôi.

Tính năng

• Khai báo lỗ theo dạng [x, y] hoặc [x, y, diameter]

• Tọa độ theo gốc (origin): điểm lỗ được đo từ (0,0) tới tâm lỗ

• Tùy chỉnh độ dày dưỡng (guide thickness)

• Tuỳ chọn overhang:

  • không có

  • một bên

  • hai bên

• Tự động bù/đắp góc khi hai cạnh overhang nằm kề nhau

• Tuỳ chọn vát/bevel (chamfer) miệng lỗ phía trên để mũi khoan tự canh tâm tốt hơn

• Có sẵn kiểm tra tham số (parameter validation) kèm thông báo lỗi rõ ràng

Ứng dụng

• Template khoan lỗ phụ kiện tủ (cabinet hardware)

• Dưỡng canh khoảng cách chốt kệ (shelf pin)

• Khoan mồi bản lề (hinge pilot drilling)

• Đồ gá/jig dùng lặp lại trong xưởng

Cách tuỳ chỉnh

1. Mở file .scad bằng OpenSCAD.

2. Chỉnh hole_points theo pattern bạn cần.

3. Set đường kính lỗ theo global hoặc theo từng lỗ.

4. Tinh chỉnh guide_thickness, edge_margin và các thiết lập overhang.

5. Bật bevel nếu cần cho mũi khoan canh tâm.

6. Render và export STL.

Lưu ý

• Kích thước tính theo milimét (mm).
