Hệ thống bản đồ địa hình TTRPG nam châm (Magnetic TTRPG terrain map system)

Mình thích chơi game với bạn bè và muốn có một cách dựng bản đồ/địa hình kiểu modular cho tiện. Đây là giải pháp mình nghĩ ra.

Thông tin cơ bản:

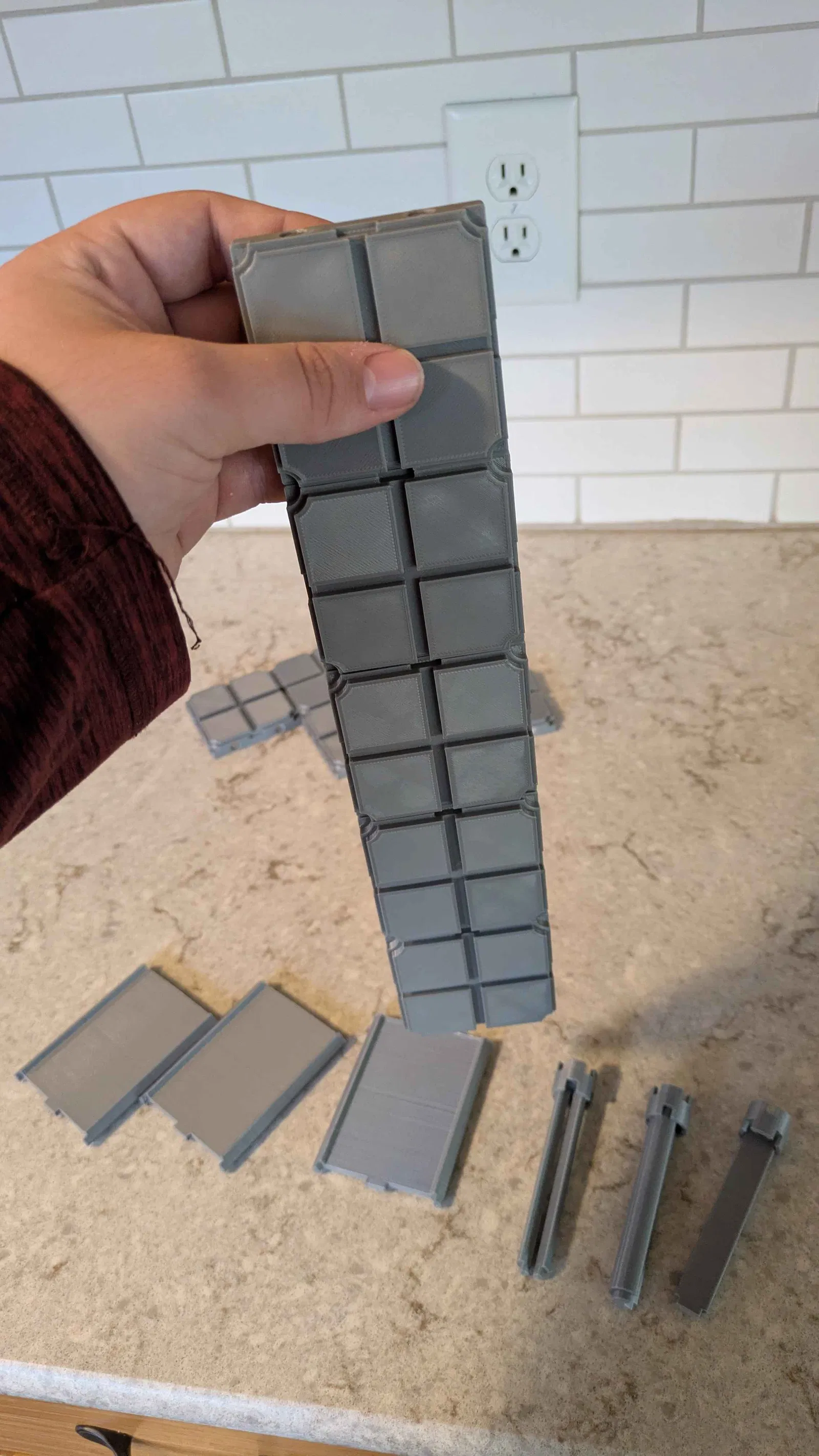

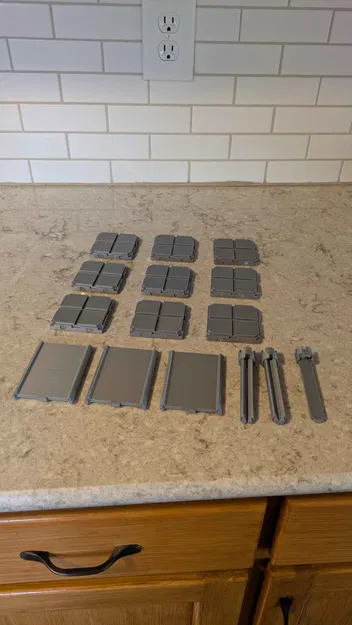

Các base tile có bốn ô nhỏ hơi nhô lên, đủ rộng để đặt thoải mái một mini tiêu chuẩn đế 1 inch và vẫn còn dư chút khoảng trống. Mỗi cạnh đều có lỗ để gắn magnet và có rãnh để cắm tường.

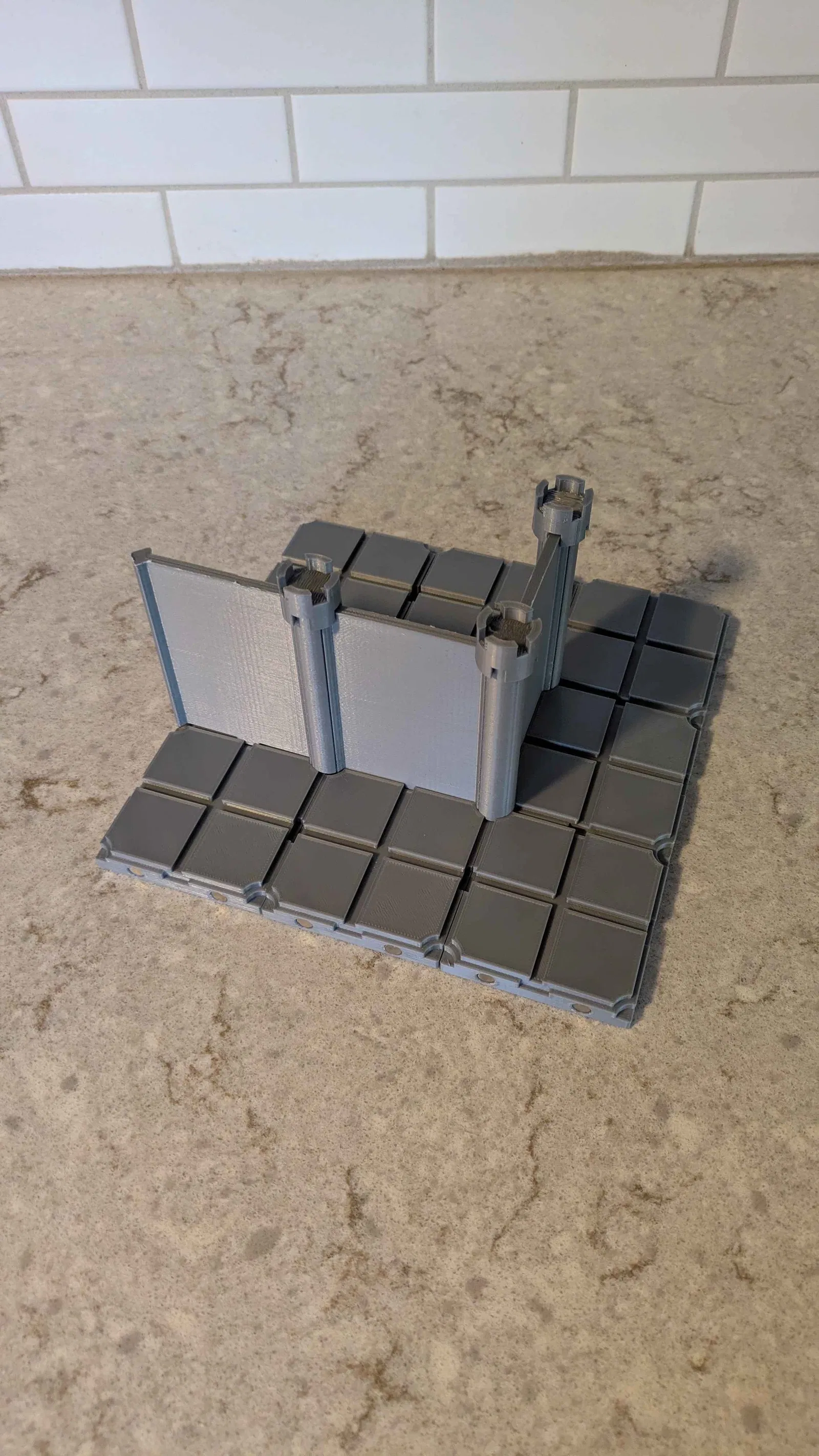

Phần tường được cắm lọt giữa các base plate và chỉ hơi lắc nhẹ, nhưng sẽ hết hẳn khi dùng các filler dạng cột.

Có filler cho từng kiểu kết nối tường khác nhau. Ngoài ra còn có một nắp (cap) dùng khi bốn bức tường kết thúc/gặp nhau tại một điểm.

Các phần (Parts):

Keo (Glue) - Mình dùng super glue, có thể mua ở cửa hàng hoặc online. (giá $5-$15 tùy hãng và số lượng)

Nam châm (Magnets) - Magnet đường kính 6mm. Mình có kèm file cho loại magnet dày 3mm và 4mm. Mình tìm được một bộ vài trăm cái với giá khá rẻ. (giá $16 cho 300 cái, đủ cho 37 tile)

Các file trong model này - in bao nhiêu tùy nhu cầu (mỗi tile khoảng 21g filament).

In ấn (Printing):

Infill - Mình in tile và tường với infill 10% không gặp vấn đề gì, nhưng filler mình in 20% để cứng cáp hơn. (lưu ý lúc gỡ khỏi print bed)

Quality (layer thickness) – Mình in tile với layer tiêu chuẩn dày 0.2mm, còn tường và filler thì 0.28mm.

Supports – Mình dùng supports auto-generated cho tile và filler, và dùng adhesion cho tường, nhưng mình nghĩ chắc cũng không cần.

Orientation – Mình in tile nằm trên mặt đáy của nó. Tường và filler thì mình in lật ngược (upside down).

Cleanup – Sau khi gỡ supports khỏi tile và filler thì dùng được luôn. Phần bed adhesion của tường làm mình hơi vướng chút, nhưng mình đã redesign để giảm ảnh hưởng. Chắc sẽ ổn khi bạn gỡ những gì có thể mà không cần dụng cụ.

Lắp ráp (Assembly):

Khi đã có tile và magnet, việc set up khá đơn giản. Tuy nhiên, cực kỳ quan trọng là phải lắp đúng thì hệ mới hoạt động chuẩn.

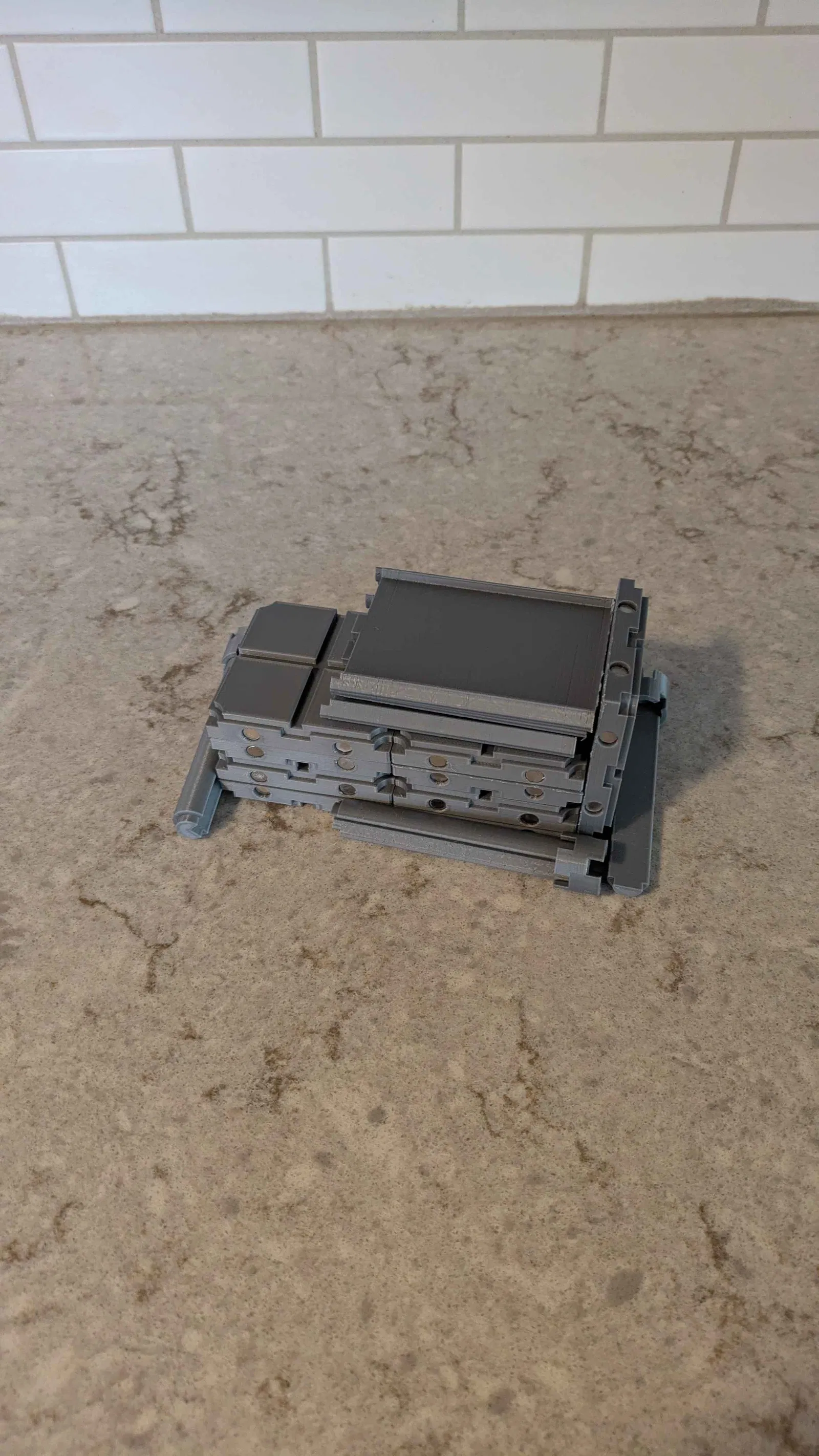

Mỗi cạnh của tile có hai magnet. Ép khít (press fit) không hiệu quả lắm với loại này, nên tốt nhất là dán keo. Hai magnet trên cùng một cạnh phải quay mặt theo hai hướng ngược nhau; và sau đó, mọi cạnh của mọi tile đều phải được set magnet theo cùng một quy ước hướng. (xem sơ đồ)

Đây là cách mình dùng để khỏi bị lẫn hướng:

Đầu tiên, mình gắn một magnet lớn hơn vào một đầu của “cột” magnet để khỏi quên đang theo hướng nào. Sau đó, mình dán magnet theo hướng đó vào mọi lỗ bên trái (left hole) trên mỗi cạnh của mỗi tile.

Tiếp theo, mình đổi vị trí magnet lớn hơn sang đầu còn lại của cột, rồi dán magnet theo hướng đó vào mọi lỗ bên phải (right hole) trên mỗi cạnh của mỗi tile.

Cách này giúp tile sẽ hút được với tile khác dù bạn xoay theo hướng nào.

Tham chiếu hình ảnh: (Lưu ý: không quan trọng cực bắc nằm bên trái hay cực nam nằm bên phải; quan trọng là tất cả lỗ bên trái cùng một hướng, và tất cả lỗ bên phải là hướng còn lại)
