Hộp Desiccant và Phễu (Desiccant Canister and Funnel)
Canister nắp vặn kiểu bayonet để đựng hạt silica hút ẩm, kèm funnel cùng ngàm bayonet giúp châm thêm hạt không bị đổ vãi. Dung tích 235 ml, có sẵn file Fusion 360 và STEP để remix.
Mô tả

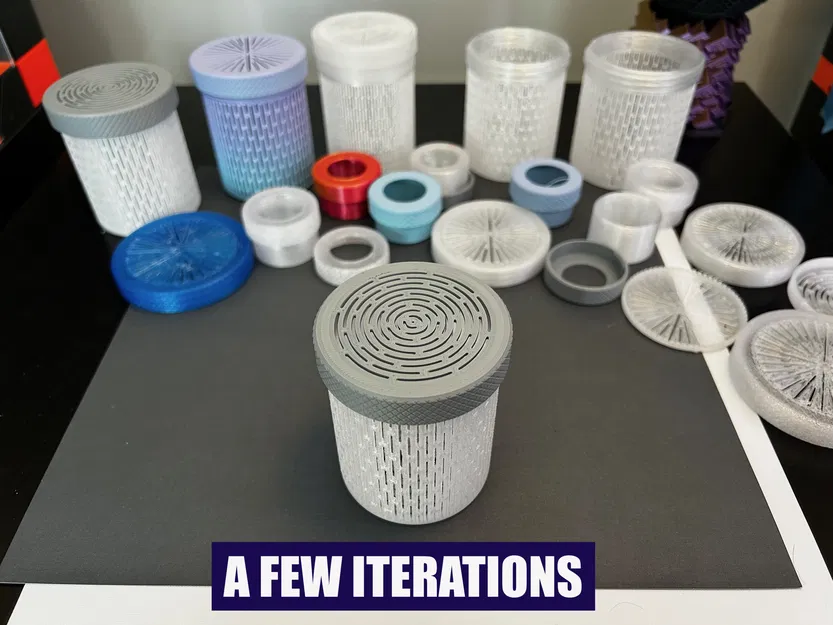

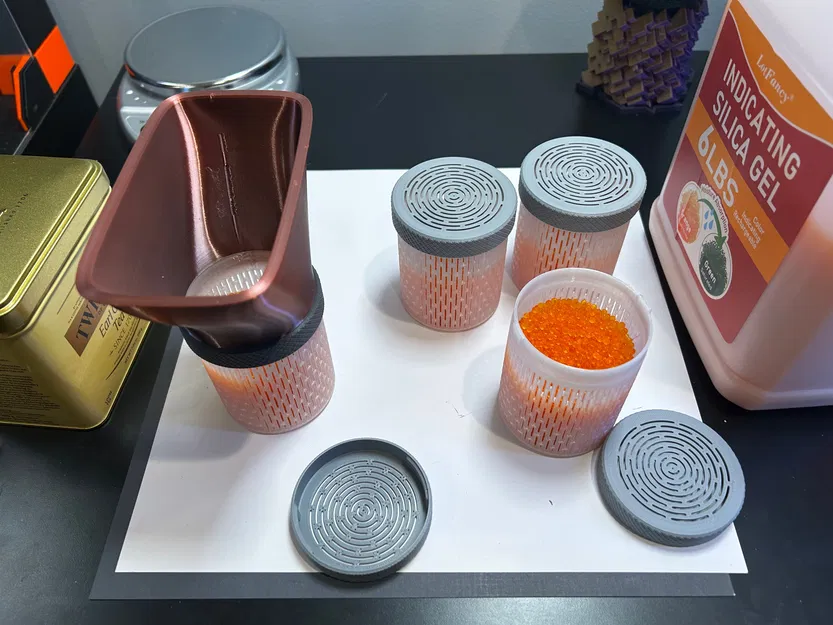

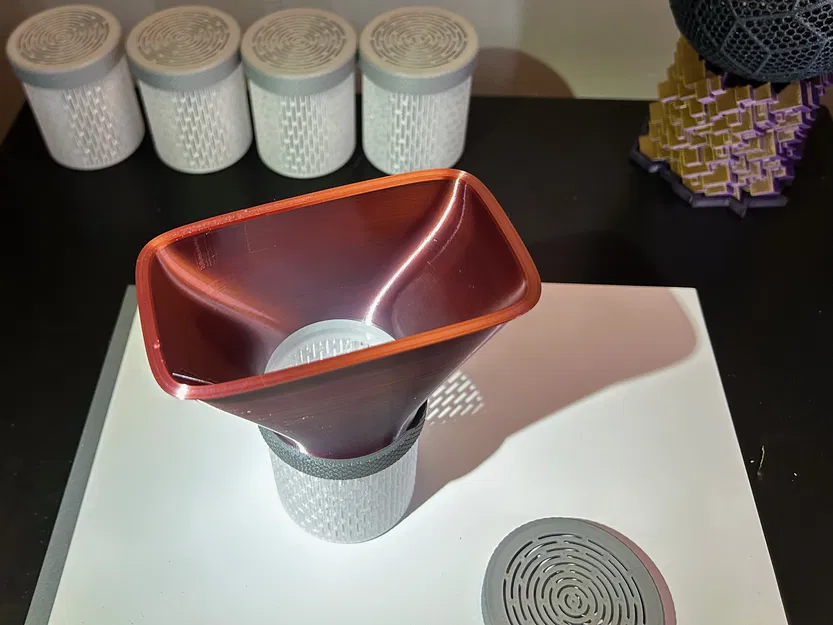

Mình có để vài cuộn filament trong thùng 100 lít, nên muốn một hũ hút ẩm lớn hơn để giữ cho chúng khô ráo. Vì vậy mình thiết kế cái canister này. Nó có nắp vặn tháo kiểu bayonet. Mình cũng làm thêm cái funnel để đổ hạt silica cho dễ mà không bị đổ vãi. Cái funnel dùng cùng kiểu ngàm bayonet. Canister chứa được 235 ml (1 cup).
Mình dựng mẫu trong Fusion 360. Mình có đính kèm file CAD định dạng Fusion 360 và STEP để anh em remix cho dễ.
Cách in
Thiết kế được tối ưu cho layer height 0.2mm và nozzle 0.4mm. Các file .3mf đã được xoay sẵn đúng hướng để in. File nắp funnel được tách làm hai phần; bạn có thể dùng màu khác nhau cho phần nắp và phần funnel.
Nếu bạn dùng hạt silica đổi màu (color indicating beads), mình gợi ý dùng filament trong/clear hoặc natural để nhìn thấy hạt bên trong.
