Adapter Cold Shoe <> ARCA

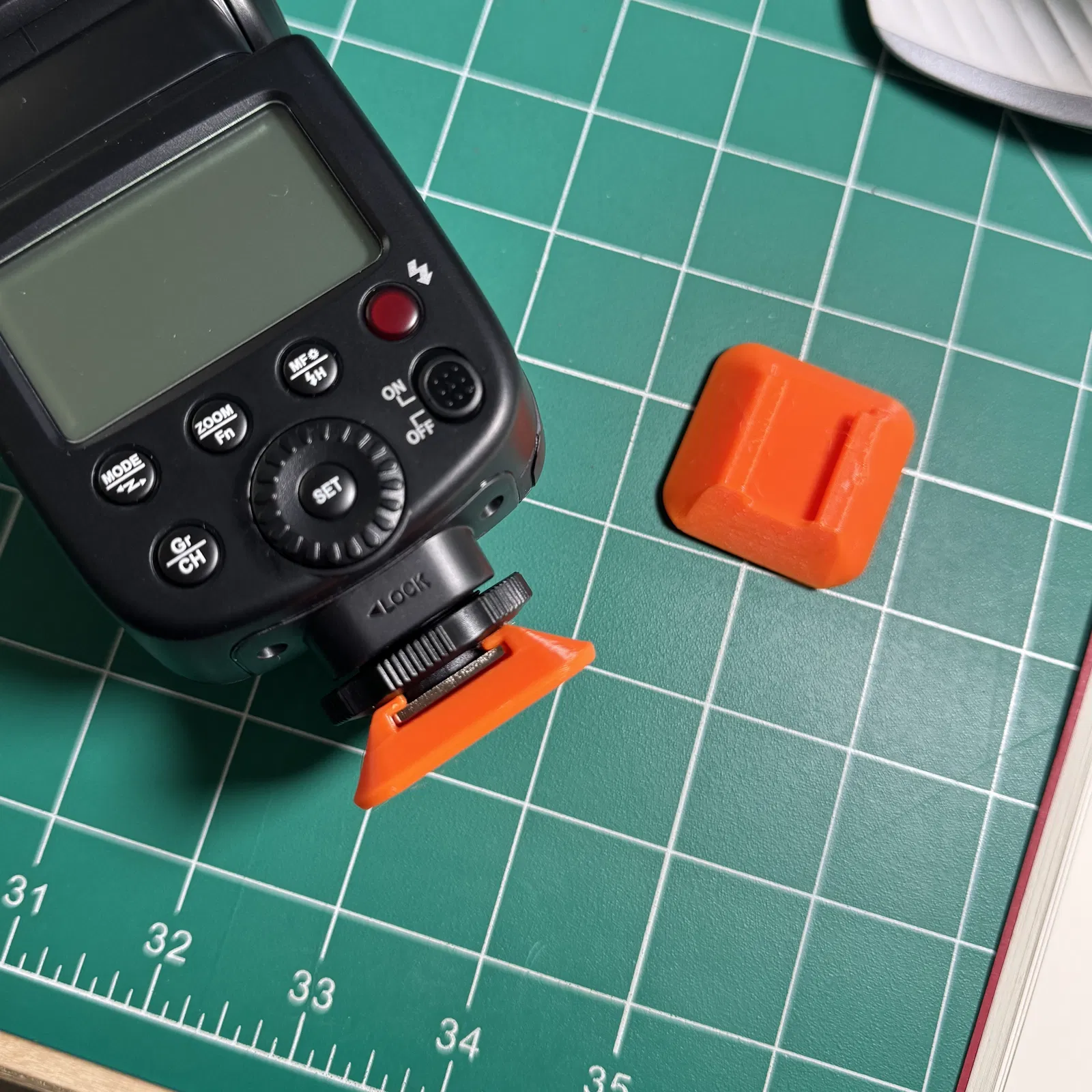

Mình có vài cái flash để chụp studio, muốn gắn chúng lên mấy cái tripod sẵn có, mà đầu kẹp quick-clamp kiểu ARCA. Nên đây là một cái adapter in 3D. Mình nghĩ quan trọng là in đúng như hình minh hoạ để các ngàm giữ (cold shoe retaining tabs) được in theo hướng chịu lực mạnh nhất. Mình in với số perimeters đủ nhiều để nó đặc 100% (dù thực chất là “đặc” nhờ perimeters).

Mình canh kích thước theo cold shoe + bánh xe siết (tightening wheel) trên flash GODOX của mình. Hy vọng đây là chuẩn chung!

Updates:

• 260220 - R04:

  • Bỏ phần shelling từ R03 nhưng thêm một lỗ có draft để lắp heat set insert 1/4-20 (McMaster 94459A736) vì một số hệ gắn có thể dùng kiểu này thay vì ARCA.

  • Mình không làm phần này cao hơn, nên insert sẽ khá ngắn! Một số ngàm 1/4-20 có thể cần kê (spacer) để tránh việc vặn ốc làm đầu ốc đội lên vào phần cold shoe.

  • Mình vẫn chưa kiểm chứng (validate) thiết kế này. Khi nào mình cần dùng và thử thực tế sẽ cập nhật.

• 260217 - R03:

  • Giảm độ dày của các ngàm giữ từ 1.5 mm xuống 1.0 mm để khớp với độ dày của bracket kim loại cold shoe trên máy ảnh.

  • Có vẻ vẫn đủ chắc, nhưng mỏng hơn trước nên mình vẫn để R02 ở đó phòng khi ai cần.

  • R03 cũng tinh chỉnh nhẹ để phần miệng vào mượt hơn một chút (lead-in nhẹ trong mặt phẳng XY, thêm vài fillet nhỏ)
    Shelled rỗng còn 3mm để tiết kiệm vật liệu. Vẫn thấy cứng cáp dư sức!\

  • 260220: Mình đã xài R03 trên vài cái tripod vài ngày nay, hoạt động rất ổn!

• 260216 - R02: Bản phát hành đầu tiên (R01 không qua vòng gửi xe 😂)
