Mặt Che Công Tắc Modular Tối Giản & Khung Gắn (2 Tuỳ Chọn Lắp)

Minimalist Modular Switch Plate & Frame (Two Mounting Options)

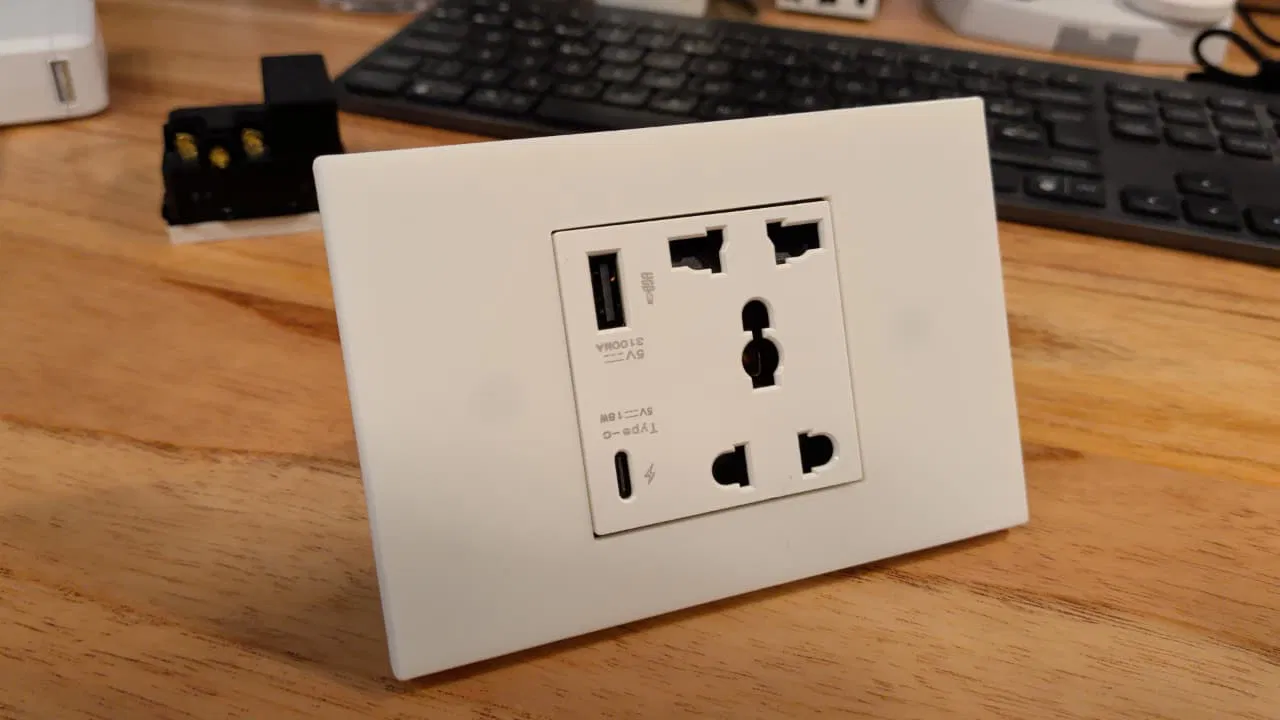

Làm mới thẩm mỹ không gian nhà bạn với hệ công tắc đèn gọn gàng, hiện đại và mỏng sát tường. Thiết kế này thay thế các mặt che kiểu cũ dày cộm bằng hệ modular 2 phần sạch sẽ: khung gắn (Bastidor) và nắp che tùy biến (Tapa).

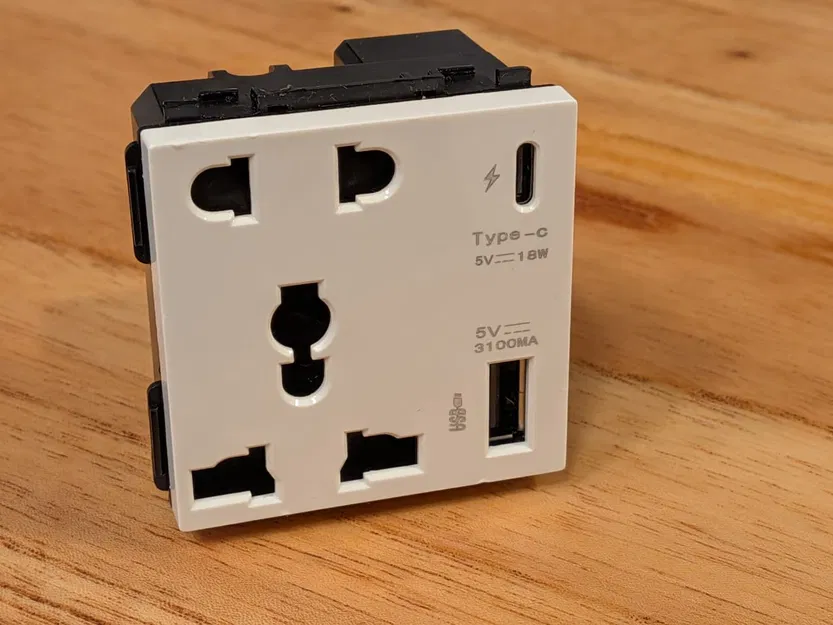

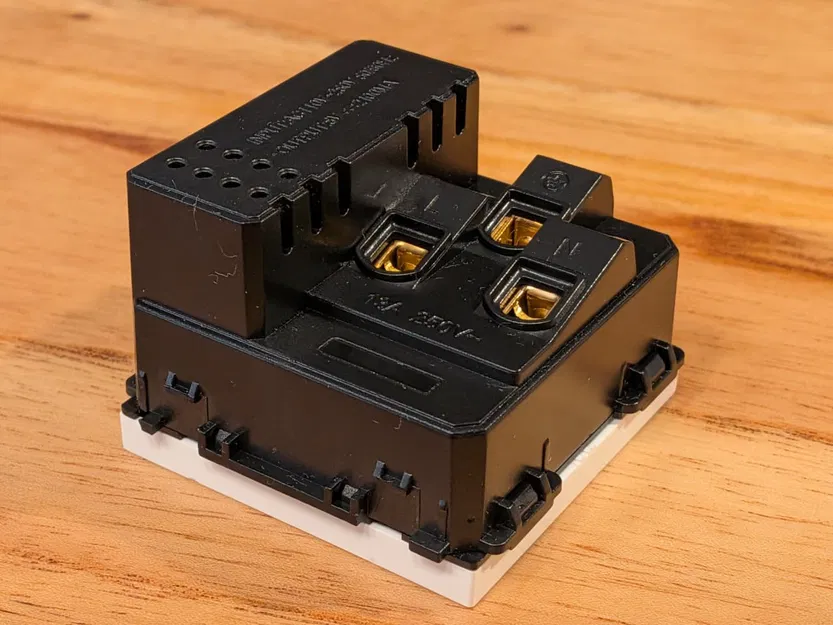

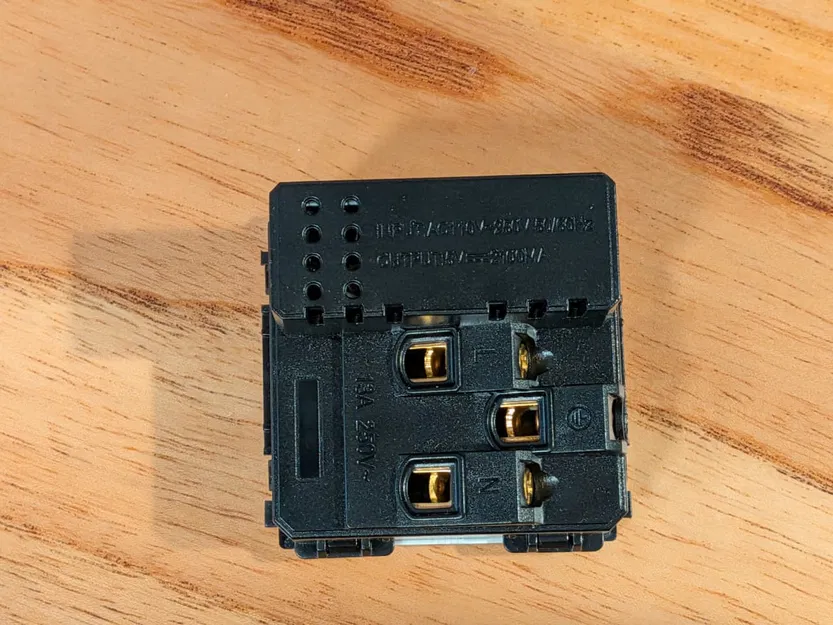

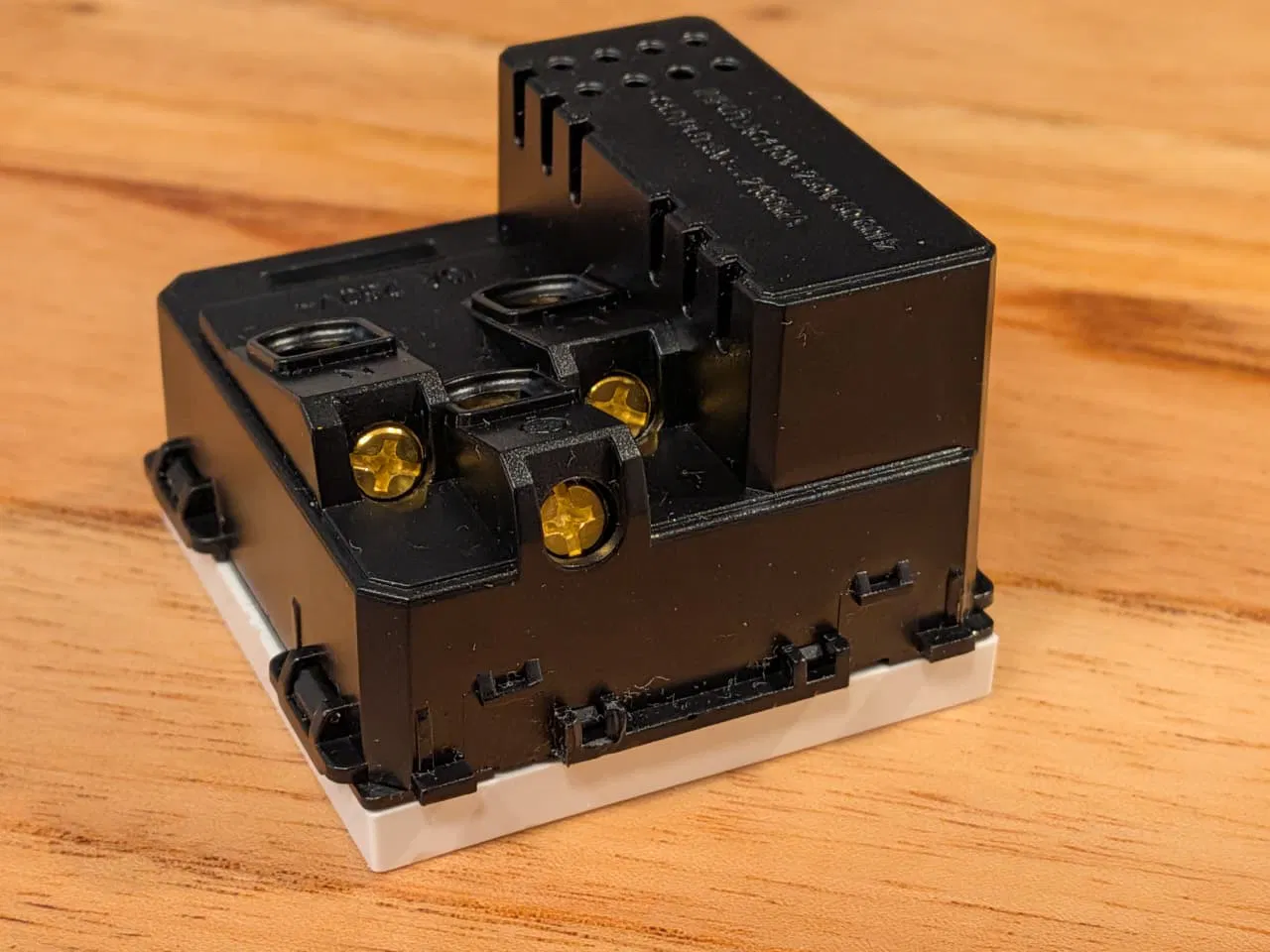

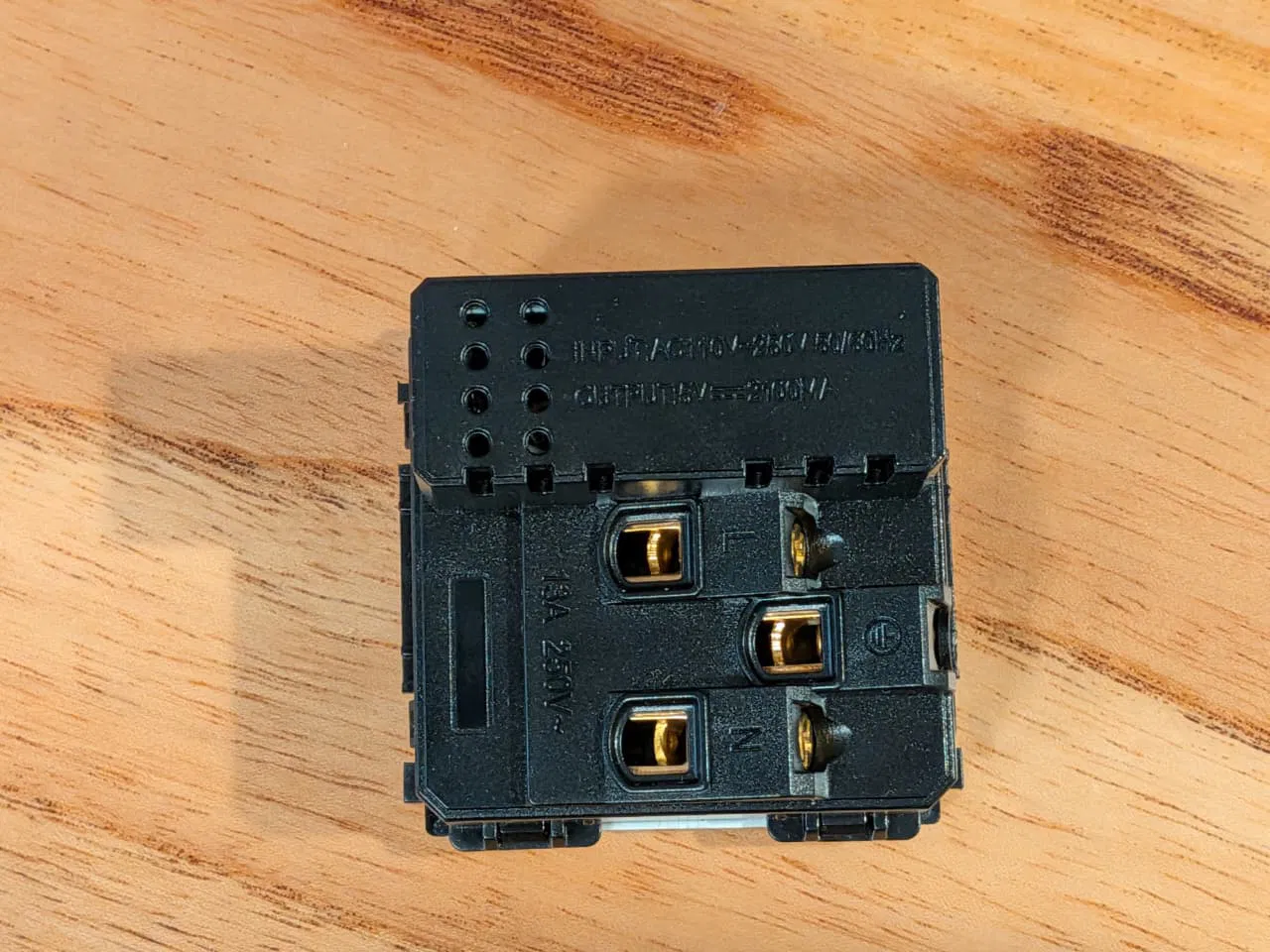

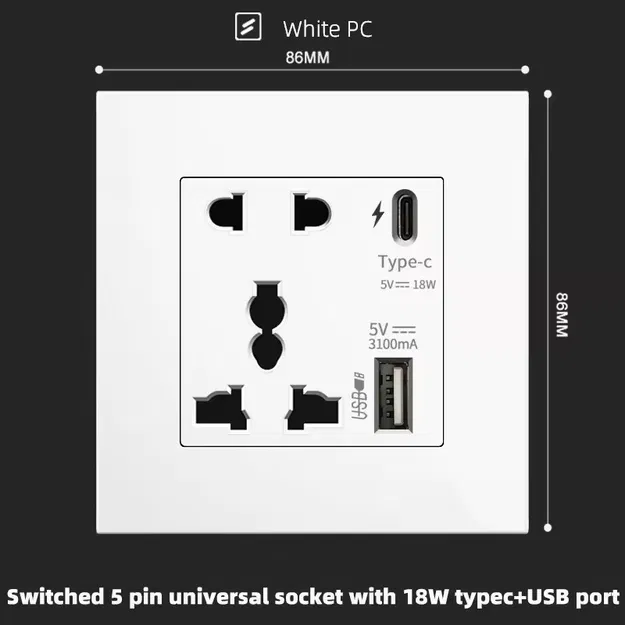

Thiết kế để vừa Universal wall socket có usb-c từ Aliexpress. link:
https://es.aliexpress.com/item/1005006867220890.html?spm=a2g0o.order_list.order_list_main.165.6ee6194drK9hnq&gatewayAdapt=glo2esp

📐 Thông số kỹ thuật & kích thước

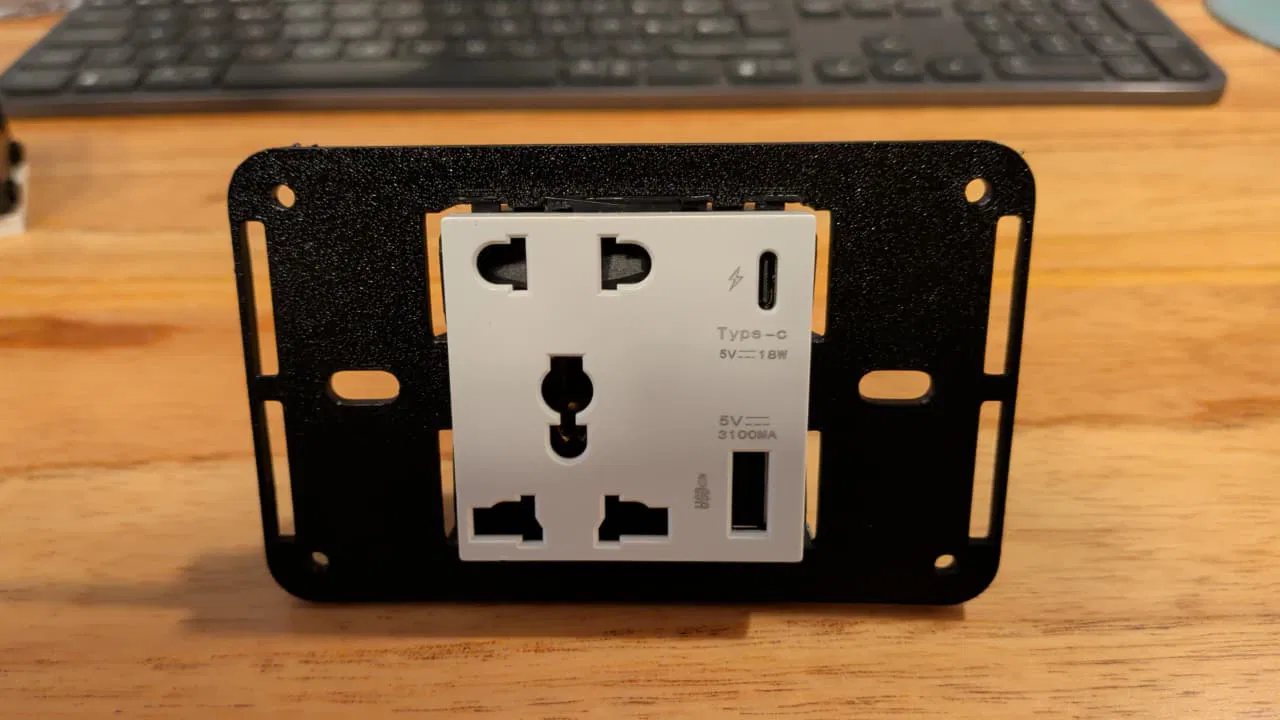

Phần khung được thiết kế để lắp vừa các hộp điện âm tường hình chữ nhật tiêu chuẩn. Dưới đây là các kích thước chính để bạn kiểm tra tương thích:

• Kích thước tổng thể của khung: 115mm x 75mm.

• Khoảng cách ốc theo chiều dọc (tâm-tâm): 83.5mm.

  • Lưu ý: Đây là khoảng cách tiêu chuẩn của đa số hộp chữ nhật universal.

• Khoảng cách 2 lỗ trung tâm: Hai lỗ ở giữa cách nhau 20mm.

• Đường kính lỗ bắt ốc: 4.5mm (tương thích ốc điện tiêu chuẩn M4 hoặc #6).

🛠 Tuỳ chọn lắp đặt

Mình thiết kế 2 phiên bản nắp để bạn chọn theo nhu cầu về độ chắc và thẩm mỹ:

1. Bấm gài với chốt gia cường (Tapa con Pines.stl)

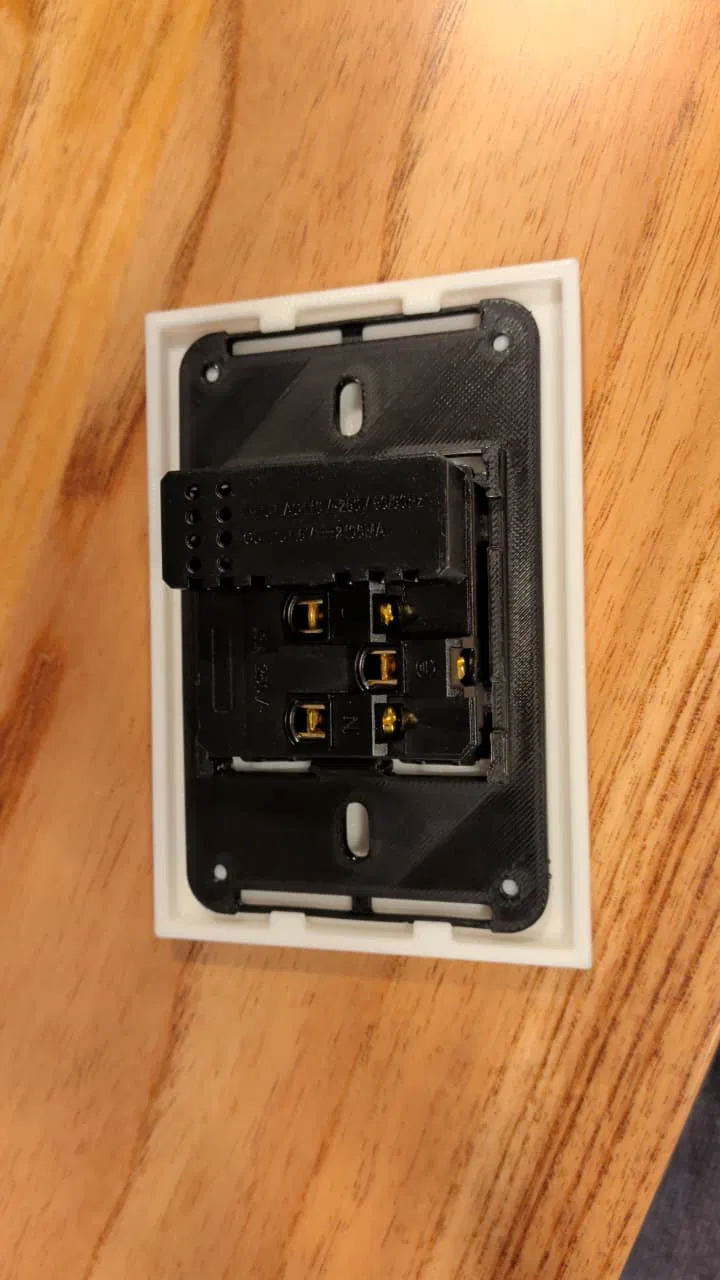

• Cách hoạt động: Phiên bản này dùng các ngàm gài phía ngoài của khung, kết hợp thêm các chốt trung tâm tích hợp.

• Điểm lợi: Chốt sẽ khóa vào các lỗ trung tâm của khung, giúp gia cường thêm. Kết hợp với ngàm ngoài tạo liên kết bấm gài rất chắc, không lộ ốc.

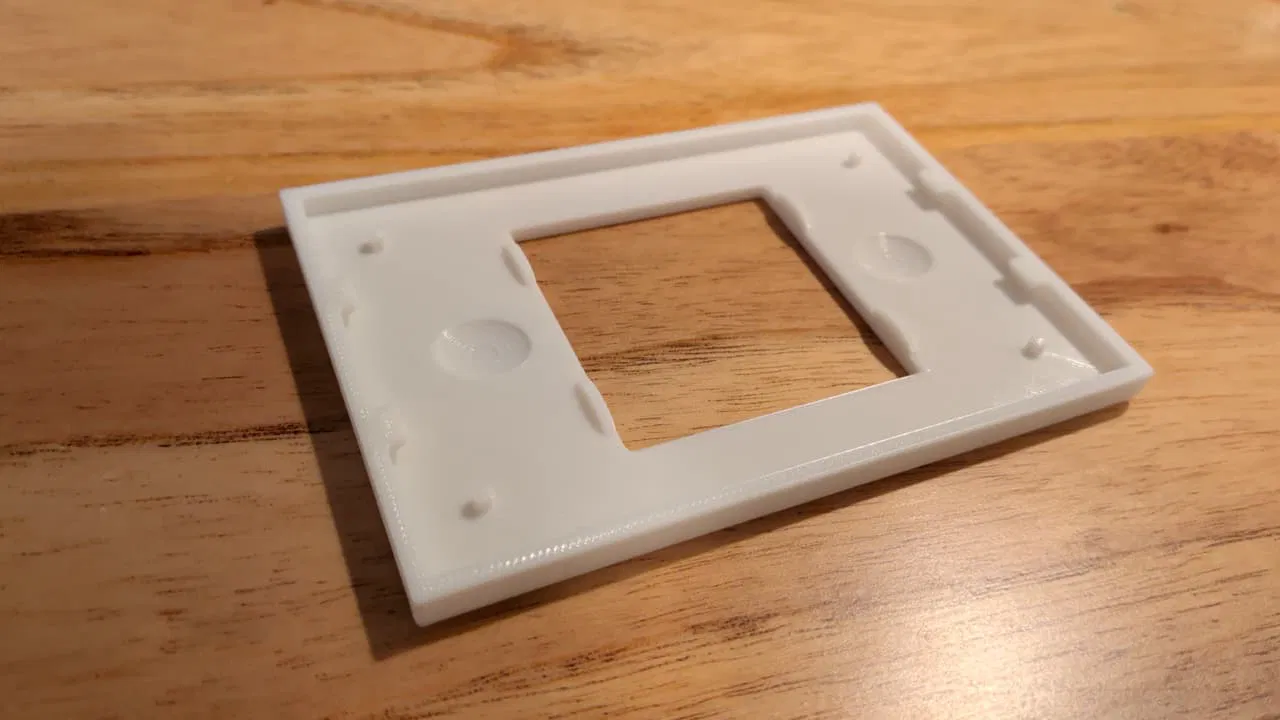

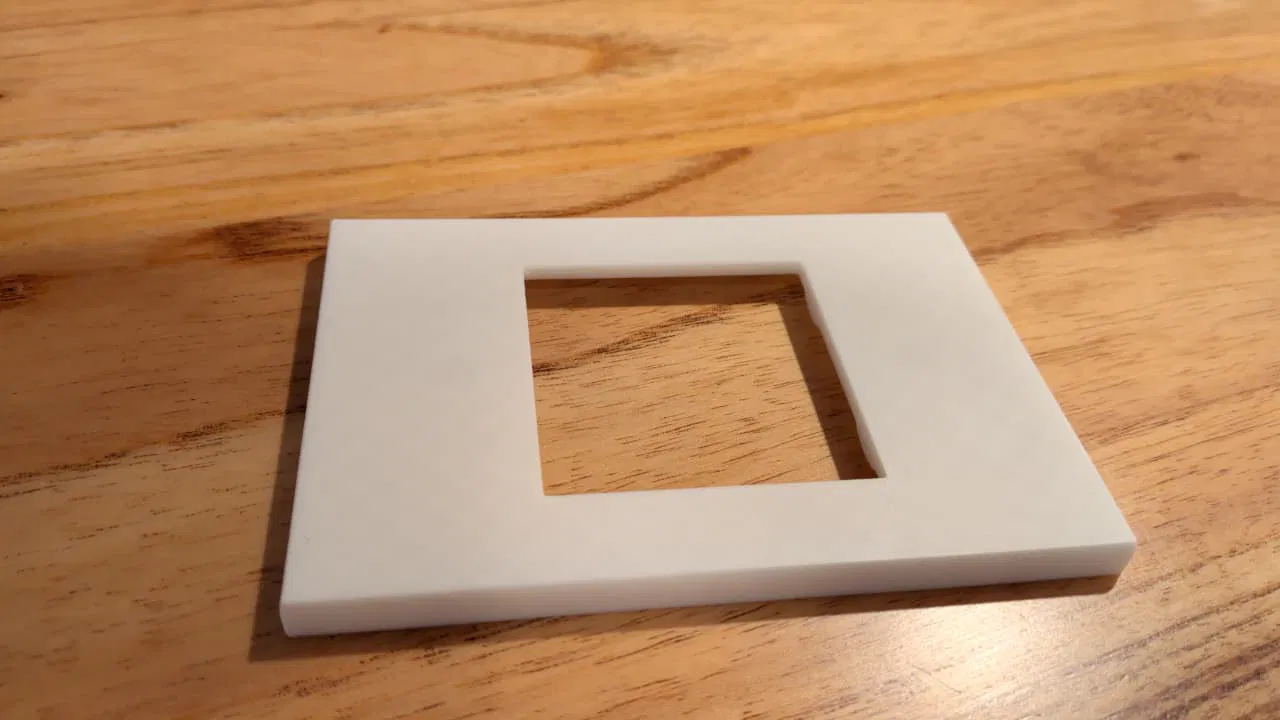

2. Bắt ốc kiểu truyền thống (Tapa sin Pines.stl)

• Cách hoạt động: Thiết kế để siết cơ khí bằng 4 lỗ ở góc.

• Điểm hạn chế: Chỉ khóa bằng ngàm ngoài

🖨 Cài đặt in khuyến nghị

• Vật liệu: Khuyến nghị PETG cho phần khung (để ngàm có độ dẻo tốt hơn), còn PLA thì dùng rất ổn cho phần nắp.

• Layer Height: 0.2mm (hoặc 0.15mm nếu muốn mịn hơn ở các cạnh vát).

• Infill: 15-20% (Gyroid hoặc Grid).

• Supports: Không cần support.

• Orientation: *

  • Cover: In với mặt trước úp xuống. Dùng textured PEI sheet để ra bề mặt nhám mờ nhìn “pro” hơn.

  • Frame: In phẳng trên bàn in.

📦 File bao gồm

• Tapa Luz - Bastidor.stl

• Tapa Luz - Tapa con Pines.stl

• Tapa Luz - Tapa sin Pines.stl
