Jig điều chỉnh cắt sợi (yarn) cho thợ dệt Weaver's Adjustable Yarn Cutting Jig

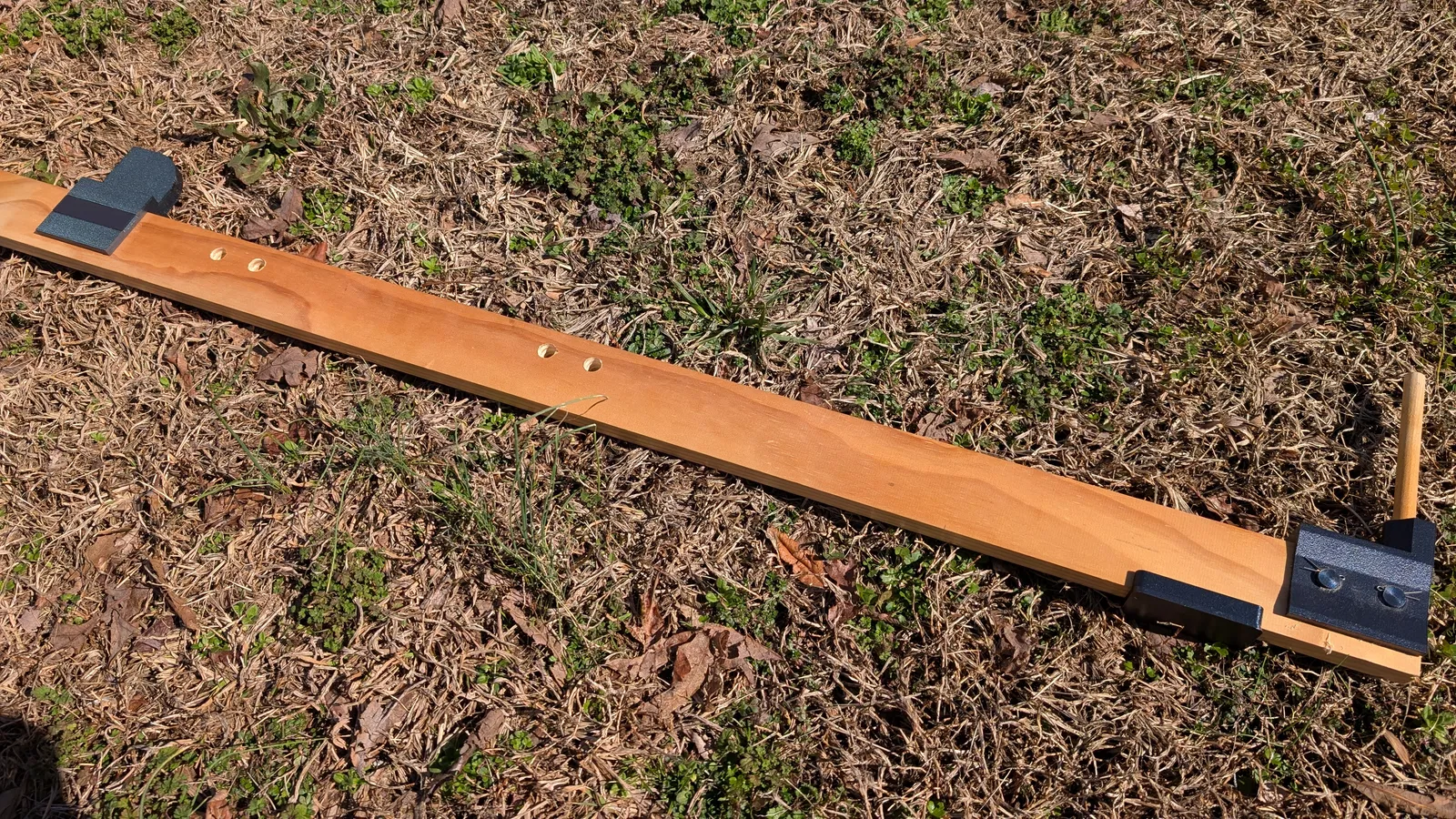

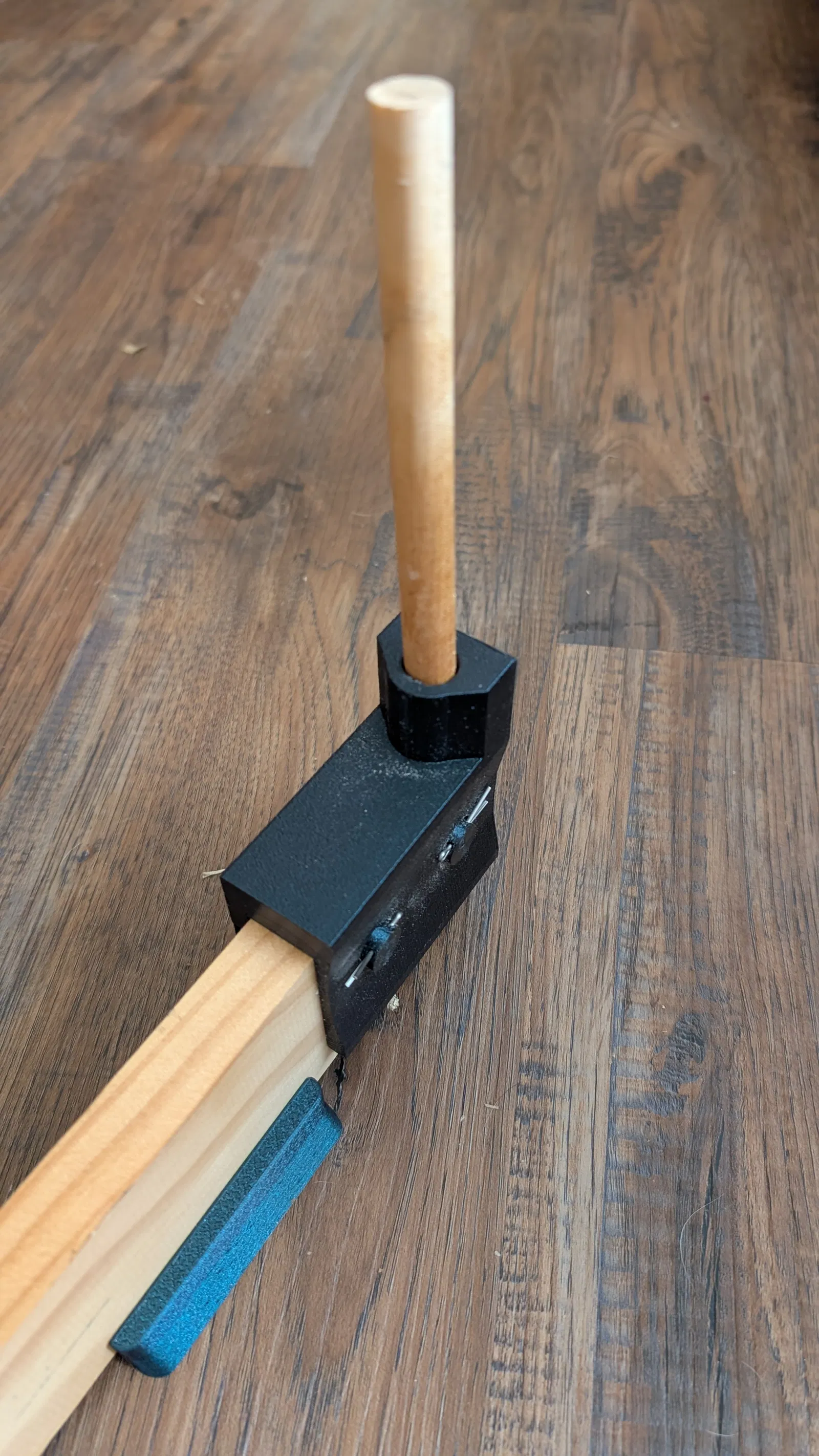

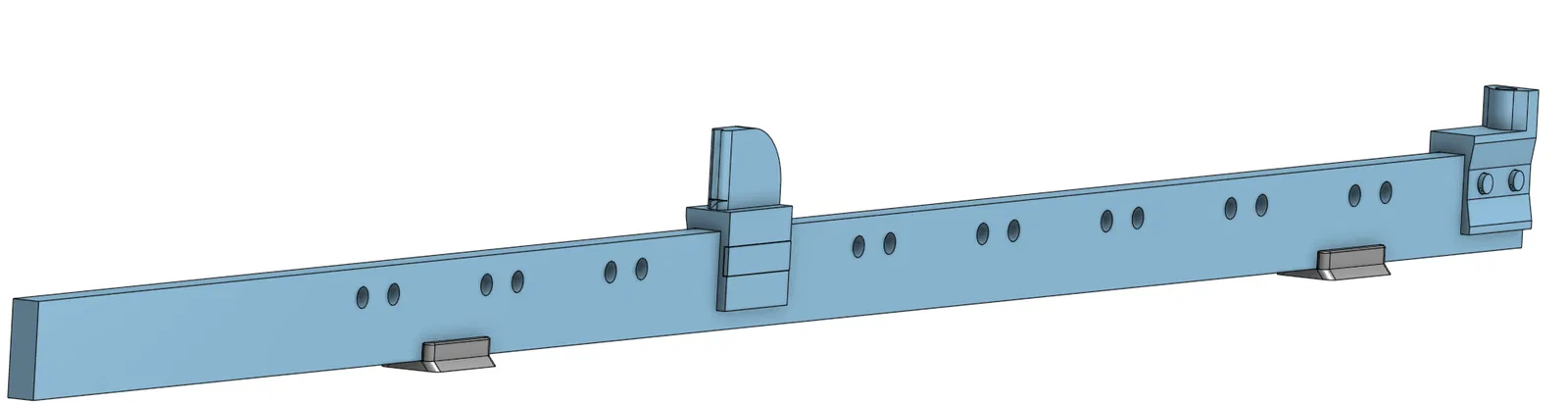

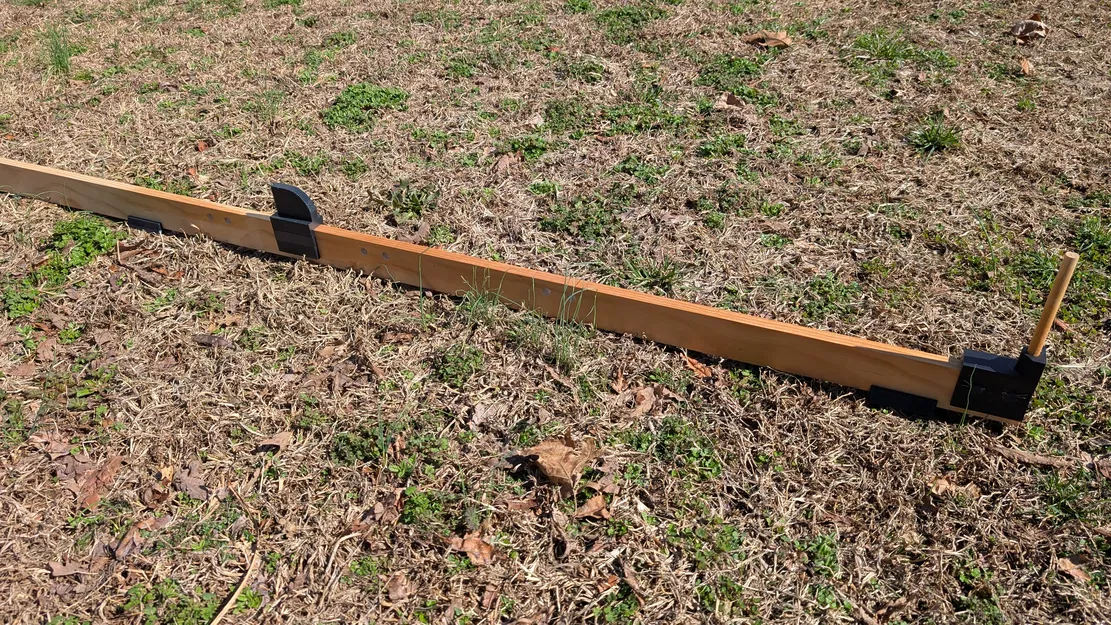

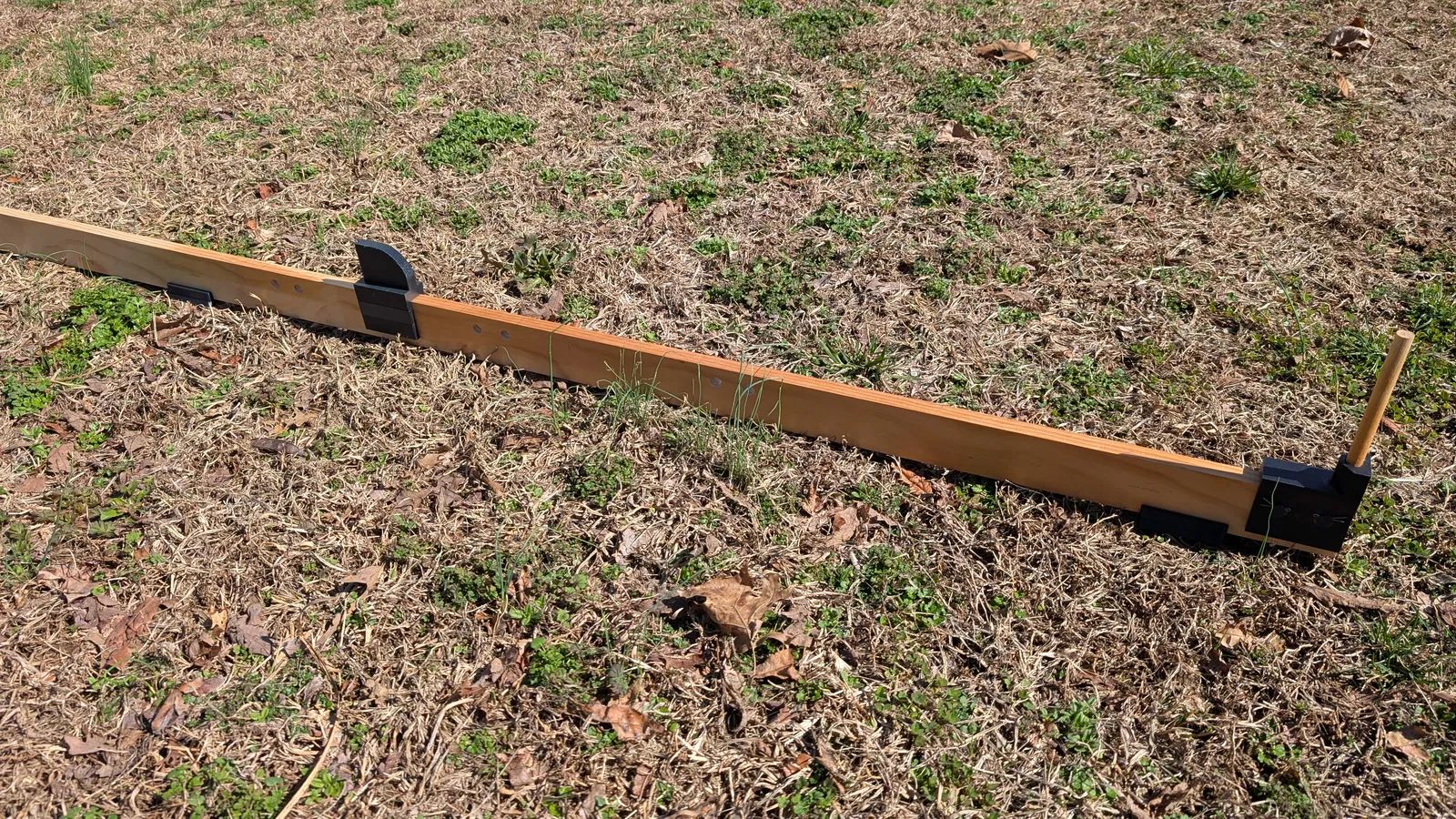

Đây là một bộ jig dành cho thợ dệt để cắt các đoạn sợi (yarn) và chỉ (thread) theo đúng chiều dài cần dùng. Để lắp ráp đầy đủ, bạn sẽ cần một thanh gỗ dài loại 1x3" và một đoạn ngắn dowel 1/2". Jig có ba phần chính: end bracket (gá chặn đầu) đặt ở đầu tấm ván và giữ dowel; bracket adjustable (gá điều chỉnh) có thể trượt dọc theo chiều dài tấm ván theo nhu cầu và có một rãnh để cố định và cắt sợi; và securing rods (thanh chốt) để giữ mỗi gá cố định tại vị trí. Ngoài ra còn có một chi tiết foot (chân đỡ) tuỳ chọn để bạn in thêm, giúp jig vững hơn khi đặt trên bàn hay bề mặt khác.

Để hoàn thiện jig, bạn cần in và mua các món sau:

• Tấm ván 1x2" dài 6–8' (kích thước chính xác: 0.75" x 2.5" x 6' (hoặc 8' nếu cần dài hơn)

• Bracket End Piece

• Adjustable Bracket Piece

• 2x Securing Rods

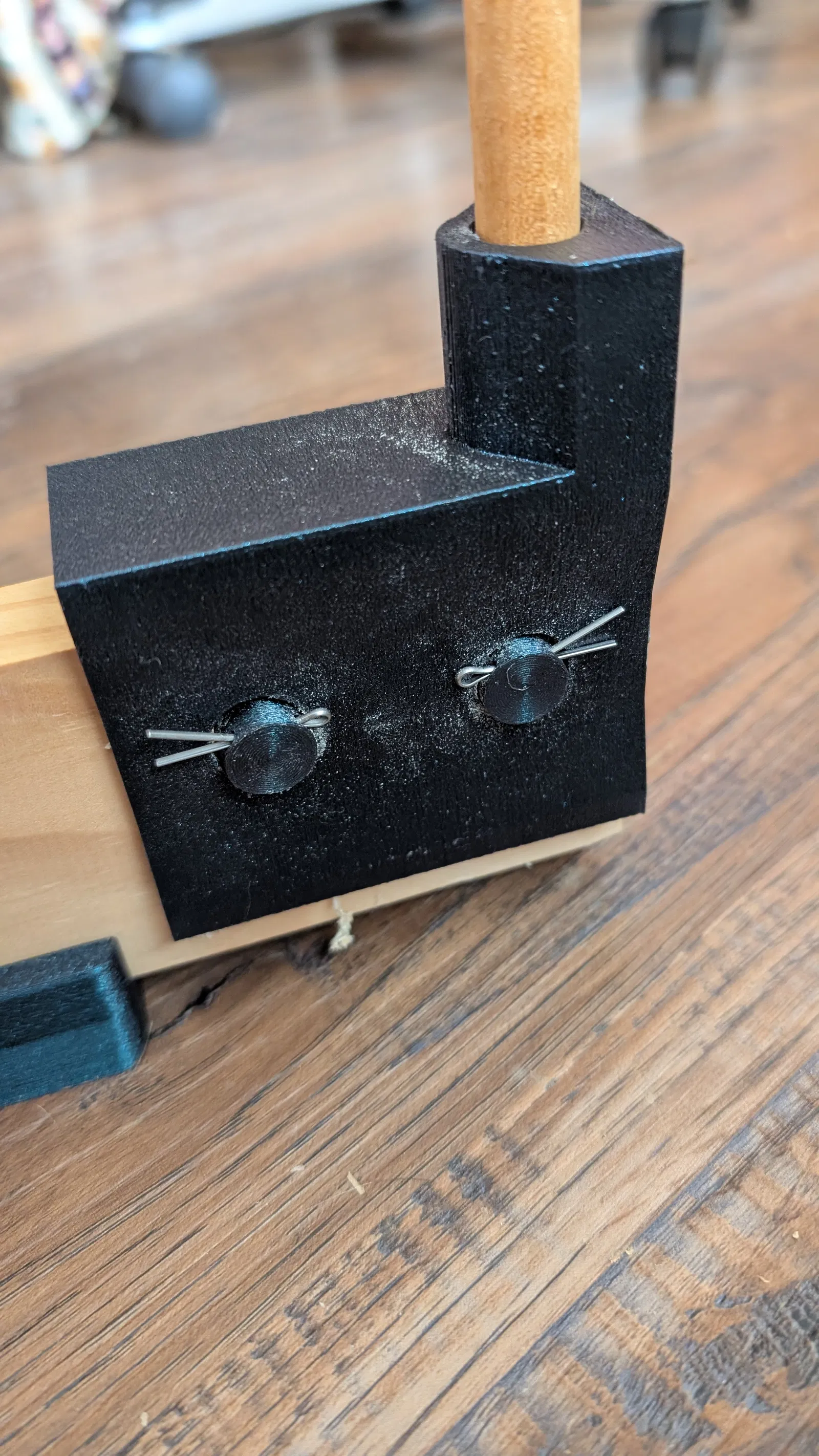

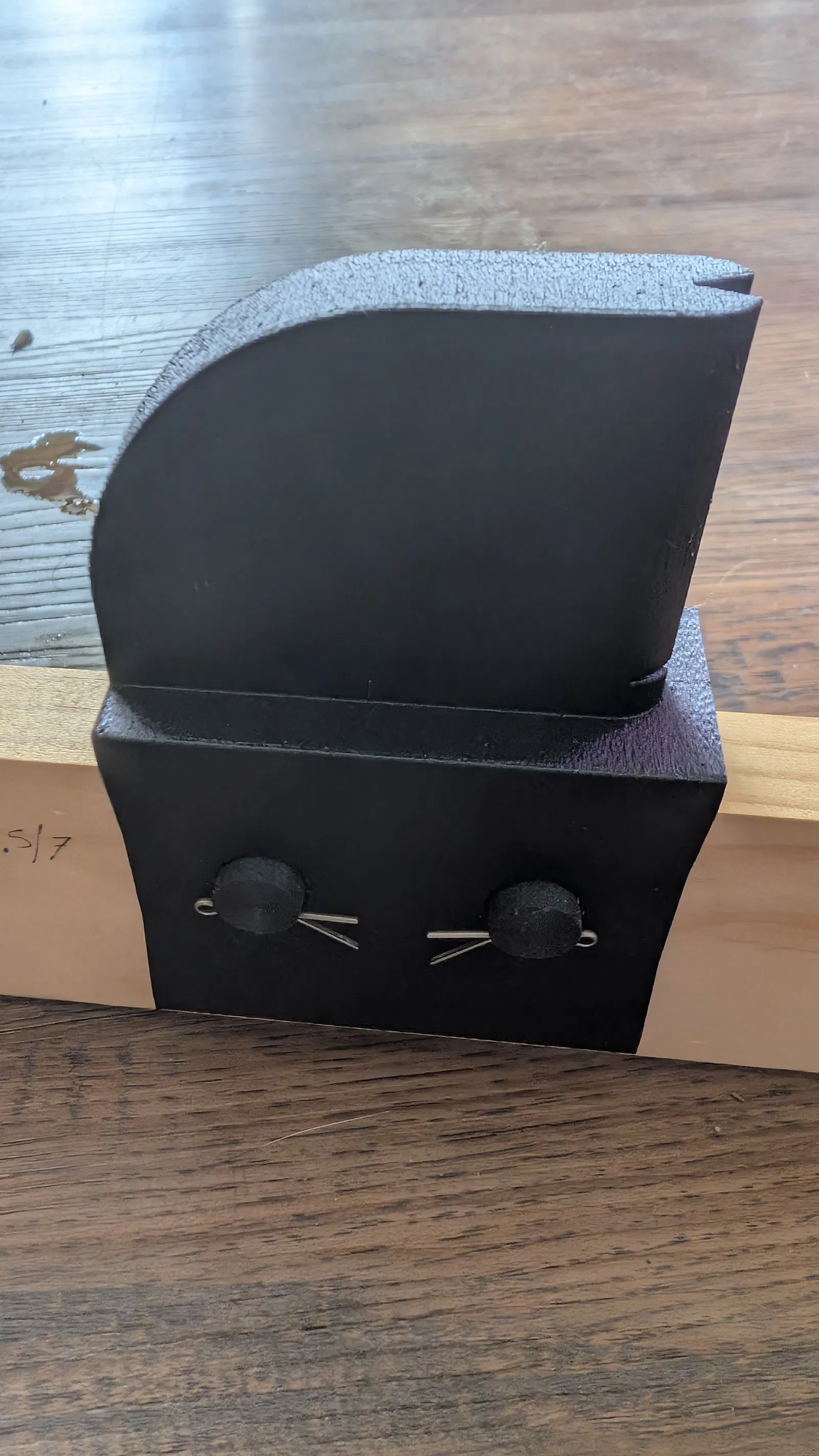

• 4x Cotter Pins (1/16" x 3/4"; có thể mua ở Home Depot hoặc các cửa hàng vật liệu/sửa chữa nhà cửa tương tự)

• 2x Stabilizing Feet (tuỳ chọn)

Mức độ điều chỉnh của jig là tuỳ theo nhu cầu của bạn. Với bộ jig mình làm cho vợ, mình khoan hai lỗ 1/2" cách nhau mỗi 1/2 foot, bắt đầu từ vị trí cách đầu ván 2 feet đến 4 feet. Nhờ vậy vợ mình có thể cắt sợi dài 4', 5', 6', 7' và 8' cho các dự án. Bạn có thể đặt các bracket lên tấm ván và dùng chúng như khuôn dẫn để đánh dấu/khoan lỗ. Chỉ cần nhớ đo từ dowel tới mép ngoài của adjustable bracket (ngay chỗ có rãnh cắt). Làm vậy mới đảm bảo cắt ra đúng chiều dài sợi cần dùng.

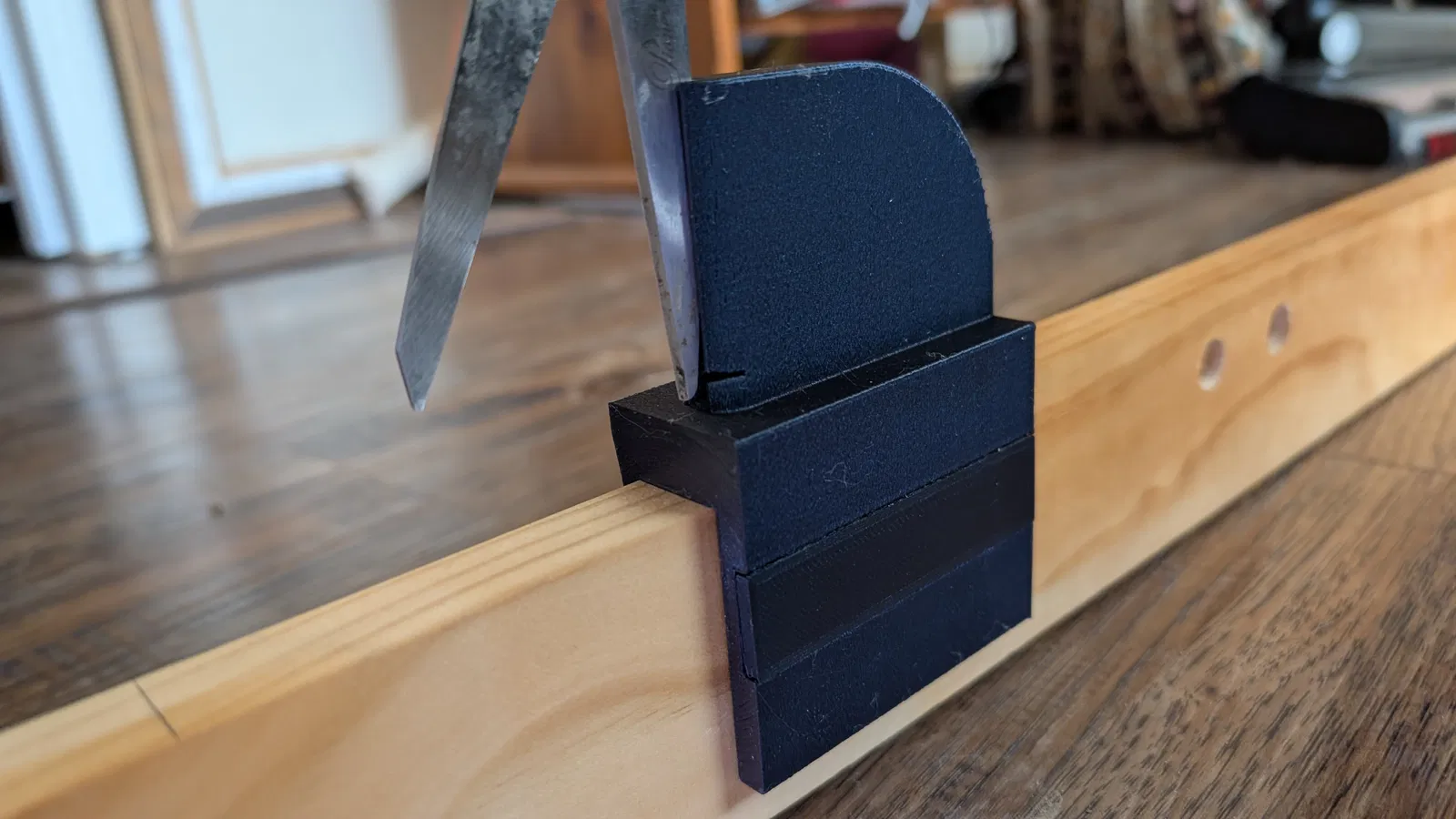

LƯU Ý: Ở phần chân của cutter’s bracket có một rãnh nhỏ để bạn kẹp/cố định đầu sợi. Bạn cũng có thể cố định sợi bằng cách cột quanh dowel, nhưng làm kiểu đó sẽ bị hao sợi nhiều hơn.

Print Settings:

In bằng filament PLA trên Creality K1 với chất lượng tiêu chuẩn (0.16mm)

• Cần tree supports cho cả hai bracket, nhưng rất ít

• Các rods và feet có thể in không cần supports

• Infill 15% cho mỗi chi tiết, bạn có thể chỉnh theo ý
