Dây rút cáp scale kích thước trong OpenSCAD

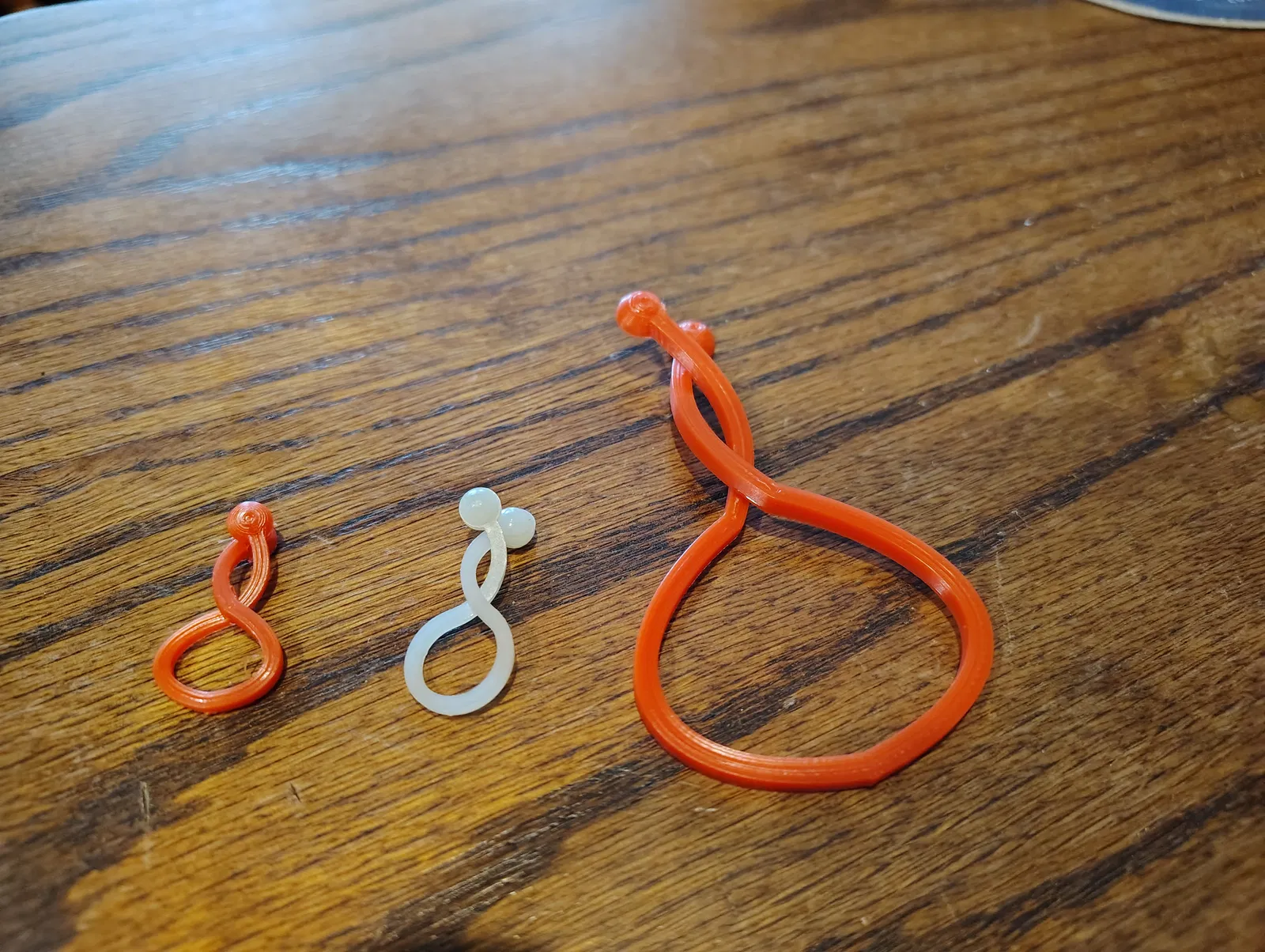

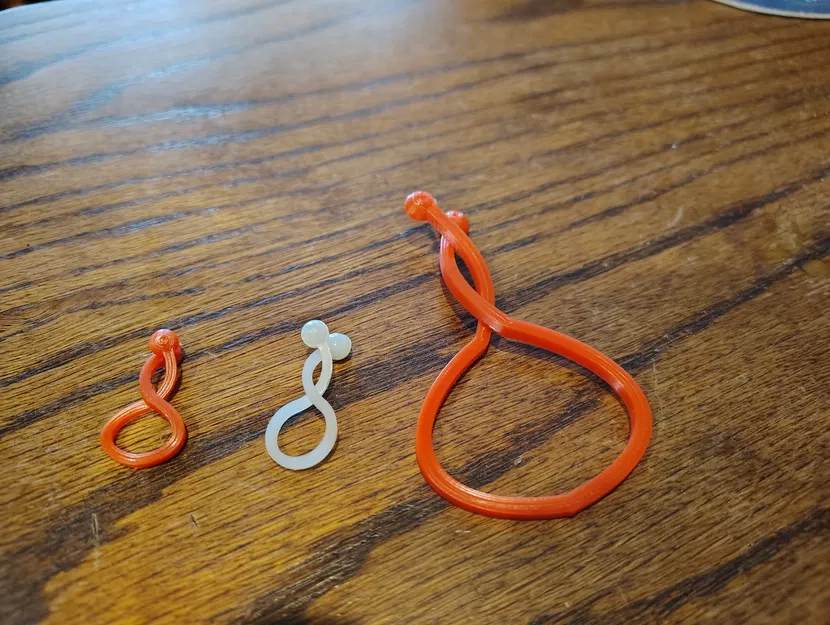

Đây là một sợi cable tie có kích thước thay đổi được như trong hình. Bản màu trắng dĩ nhiên là bản gốc để so sánh. Ở đầu file *.scad có một hệ số (factor) để scale kích thước của cable tie. Khi bạn tăng size tổng thể, bạn chắc sẽ muốn tăng luôn kích thước tiết diện (cross section) của dây. Mình dùng 2 mm x 2 mm cho bản nhỏ và 3 mm x 3 mm cho bản được scale lên theo hệ số 3. Mình cũng tăng kích thước các “ball” ở hai đầu nữa. Tất cả các thiết lập đó đều được ghi chú rõ ràng gần phía trên... và vậy là đủ dùng, trừ khi bạn muốn vọc sâu thêm.

Mình tạo hình cable tie bằng các đa thức Bezier (Bezier polynomials) để các đoạn chuyển tiếp mượt hơn, sát với hình của bản gốc. Nếu muốn tinh chỉnh, bạn có thể chỉnh hình của đường cong bằng cách thay đổi các điểm trong mảng control point. Khi preview bạn sẽ thấy một số điểm màu đỏ và xanh trên màn hình và chúng sẽ biến mất khi render. Mấy điểm đó dùng để giúp bạn đánh giá nên đổi chỗ nào khi chỉnh các điểm cho đường cong Bezier. Mình dựng một nửa cable tie dưới dạng một đường line rồi lật (flip) lại để tạo nửa còn lại.

Mình xem đây là một thử nghiệm đầu tiên về việc tạo hình một tiết diện (cross section) rồi extrusion hình lên từ các đường của tiết diện đó. Nếu bạn đang tìm code OpenSCAD để làm kiểu tương tự, thì nó nằm trong file này.

Mình in với infill 80%, layer đầu 0.28mm, các layer còn lại 0.2mm.
