Eyecup Olympus EP-10 cho OM-D E-M5 & E-M10 (Mark I)

Mình mới mua được một con E-M5 nhưng eyecup bị hư, tìm đồ thay thì mắc bất ngờ. Mình in thử vài mẫu eyecup trên mạng mà vẫn không ưng vì độ fit chưa chuẩn. Vậy là thay vì xài máy mới, mình bỏ ra vài ngày để đo đạc, làm prototype và test, rồi thiết kế lại một cái eyecup mới từ đầu.

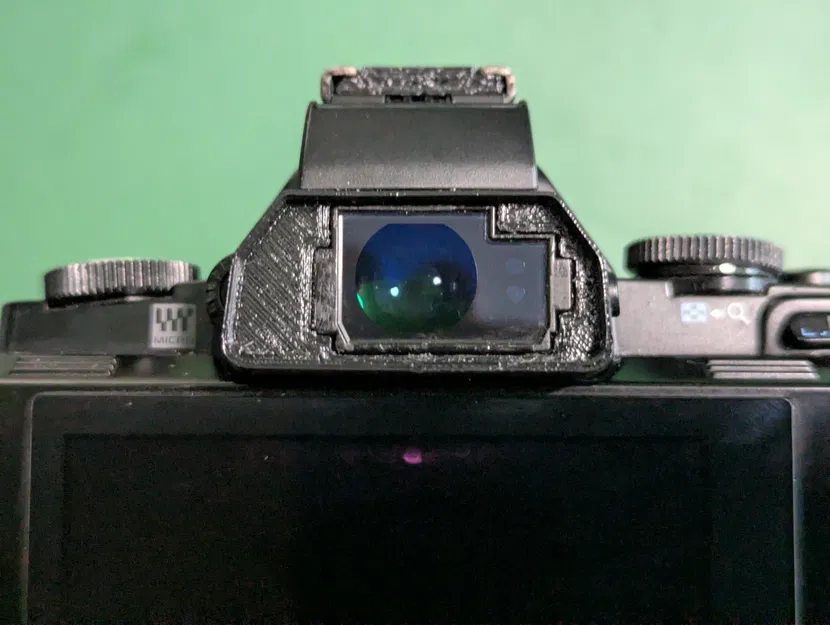

Eyecup này ôm khít quanh viewfinder và khớp với đường dáng thân máy, bao gồm cả phần dốc vào trong. Độ dốc này làm cho phần hood của eyecup mỏng hơn ở gần mép, nên nó mềm dẻo và dễ chịu hơn khi áp lên mặt. Thiết kế low profile, chỉ nhô ra 3mm khỏi viewfinder, tương tự eyecup zin.

Bắt buộc phải in bằng TPU, vì nó lắp bằng cách kéo giãn để trùm qua viewfinder và khóa phía sau các ngàm. Mình in 100% infill ở layer height 0.1mm, và canh seam nằm dọc phía dưới để các mặt dễ thấy nhìn sạch hơn.

Đây là đồ thay cho eyecup EP-10, và chỉ vừa cho các bản Mark I của E-M5 và E-M10.

Mình có đính kèm file Fusion, cứ thoải mái remix và chia sẻ thiết kế eyecup của bạn nhé!

Mình cũng đính kèm “negative” của viewfinder, có thể dùng để chỉnh các thiết kế eyecup khác cho E-M5 và E-M10 bằng cách import nó như một negative volume rồi “cắt” phần viewfinder ra. File này đã được scale sẵn 101% để chừa khoảng hở tầm 0.1mm quanh viewfinder.
