Slickies Dragan V2 Wedge Mounts – Bộ wedge gắn foot hook
Bộ wedge giúp gắn Dragan V2 foot hooks lên balance board/footpad. Có quy ước kích thước ##x## (mm x độ), danh sách hardware M5/M6 và hướng dẫn in TPU 95A, 7 perimeter, không cần supports.
Mô tả

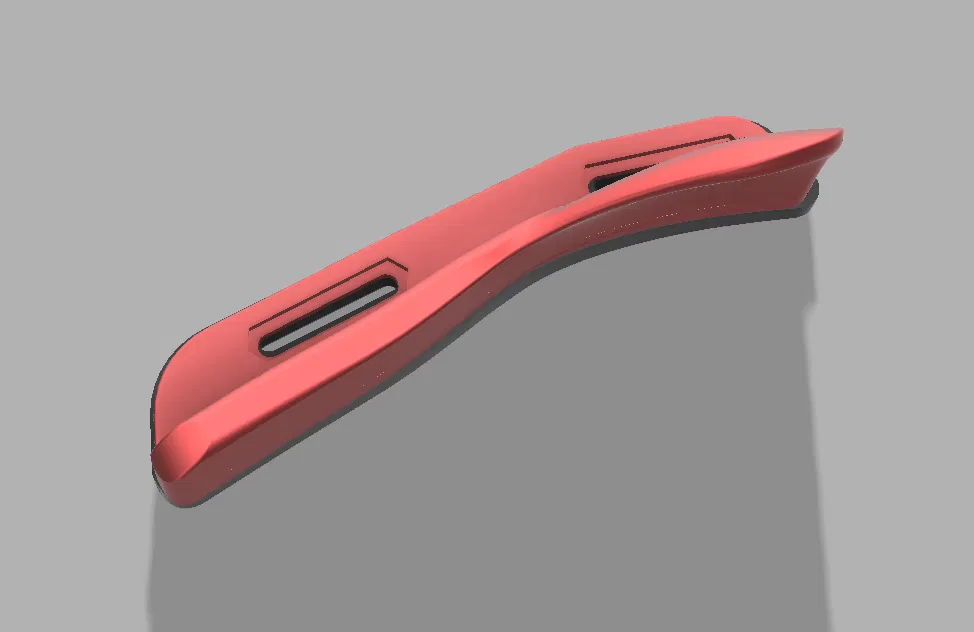

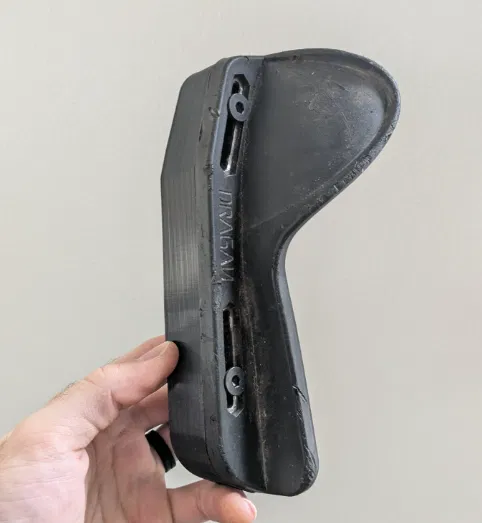

Hệ wedge dùng để gắn foot hook Dragan V2 lên balance board của bạn.
"##x##"
Số đầu tiên là chiều cao của wedge ở mép trong, tính bằng milimet. Số thứ hai là góc của wedge. "10x10" nghĩa là cao 10mm ở mép trong với góc 10 độ.
Hardware
Mỗi bộ:
-
6 x vít M5x25mm đầu chìm (countersunk) (để cố định wedge vào footpad)
-
8 x vít M6x20mm đầu bằng (flat head) (có thể kèm thêm long đền/washer) (để cố định Dragan V2 vào wedge)
-
6 x cấy ren gỗ M5x8mm (ví dụ)
-
8 x cấy ren gỗ M6x8mm (ví dụ)
Hướng dẫn in
-
Khuyến nghị TPU 95A
-
Cần 7 perimeter walls (với nozzle 0.6mm) để tránh cấy ren bị bể xuyên qua tới lớp infill
-
Không cần supports
-
Mình khuyên dùng mouse ears để tăng bám dính trên bed
-
Sau khi in xong
-
Vặn/cấy các threaded inserts M5 vào các lỗ nhỏ khi cần
-
Vặn/cấy các threaded inserts M6 vào các lỗ lớn khi cần
-
Để in wedge bên phải, bạn chỉ cần mirror nó trong slicer.
