Giá đỡ Nebula Camera cho Creality Hi

Camera trong của con Hi nói thiệt là tệ. Độ phân giải thấp, ánh sáng cũng yếu, lại đặt cao quá nên không thấy được nozzle, mà quay thiếu sáng thì càng thảm (kể cả có cái LED nhỏ xíu kế bên). Camera Nebula thì có night vision, độ phân giải cao hơn, và (mình hiểu là trên một số máy) còn có spagetti detection (không có trên Hi).

Mình không khoái kiểu camera stock gắn trên gantry, và mình cũng thử gắn Nebula ở đúng vị trí đó nhưng vẫn không thích vì góc nhìn vào printhead không hợp với nhu cầu của mình.

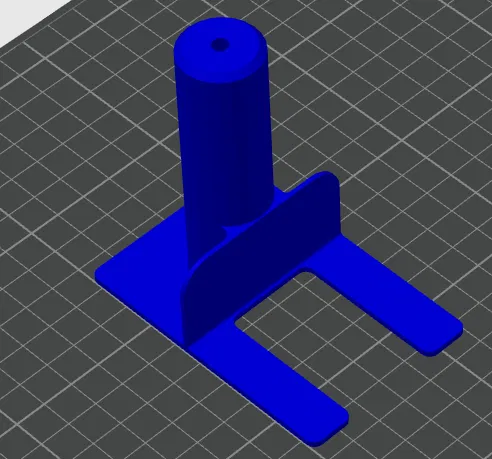

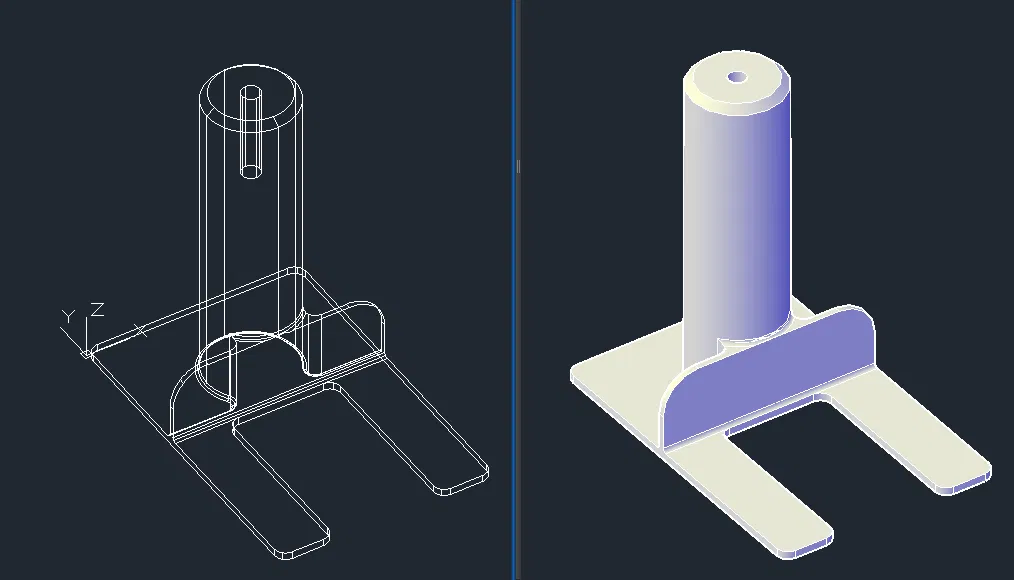

Trước giờ mình dùng tạm một cái tripod dư đặt phía trước bên trái bed và thấy góc đó khá ổn, nhưng nó cồng kềnh và cao quá, nên mình tự thiết kế cái trụ mount này bằng AutoCAD. Mình không dùng AutoCAD cho thiết kế cơ khí (mình là kỹ sư điện), nên loay hoay vụ làm ren (integral threads) mãi không xong, cuối cùng bỏ cuộc và chuyển sang dùng ta-rô (tap).

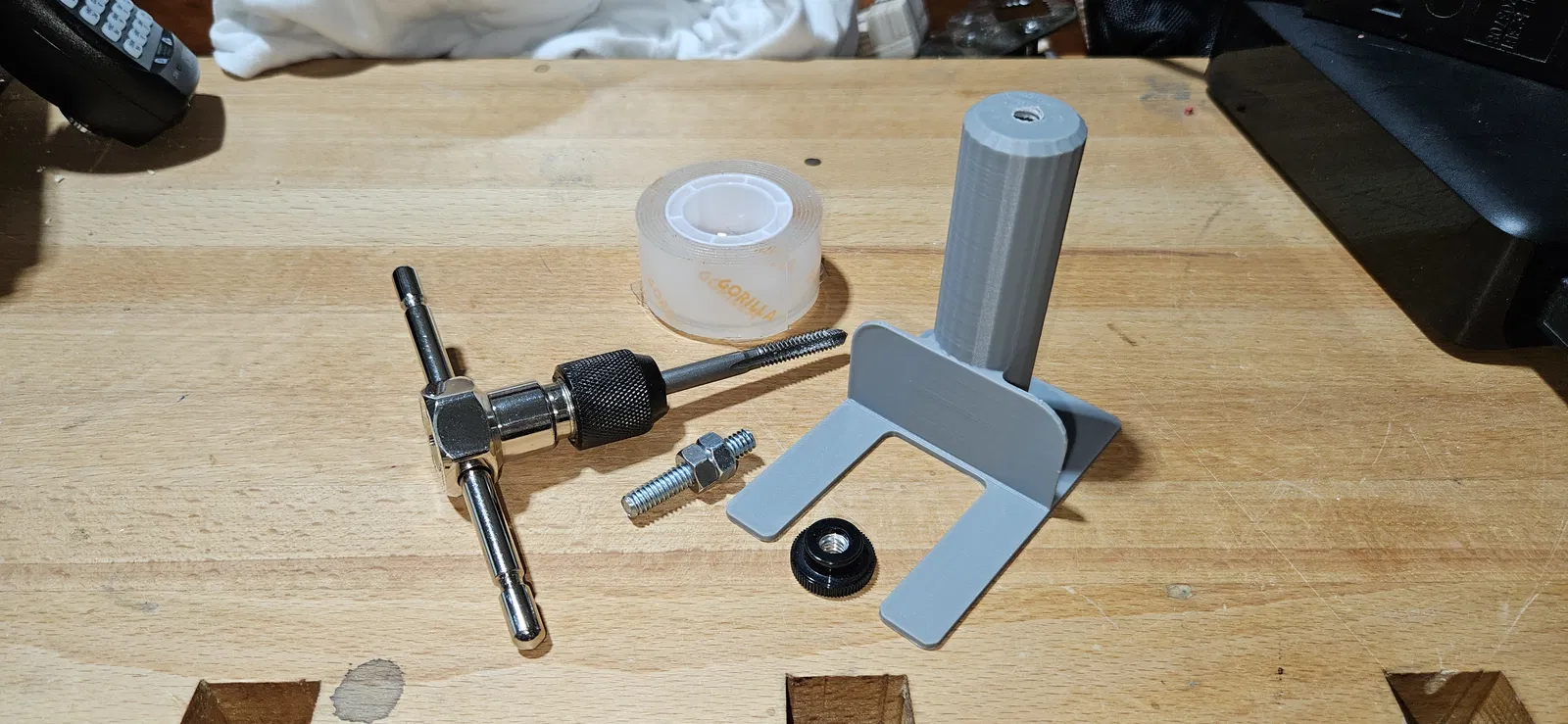

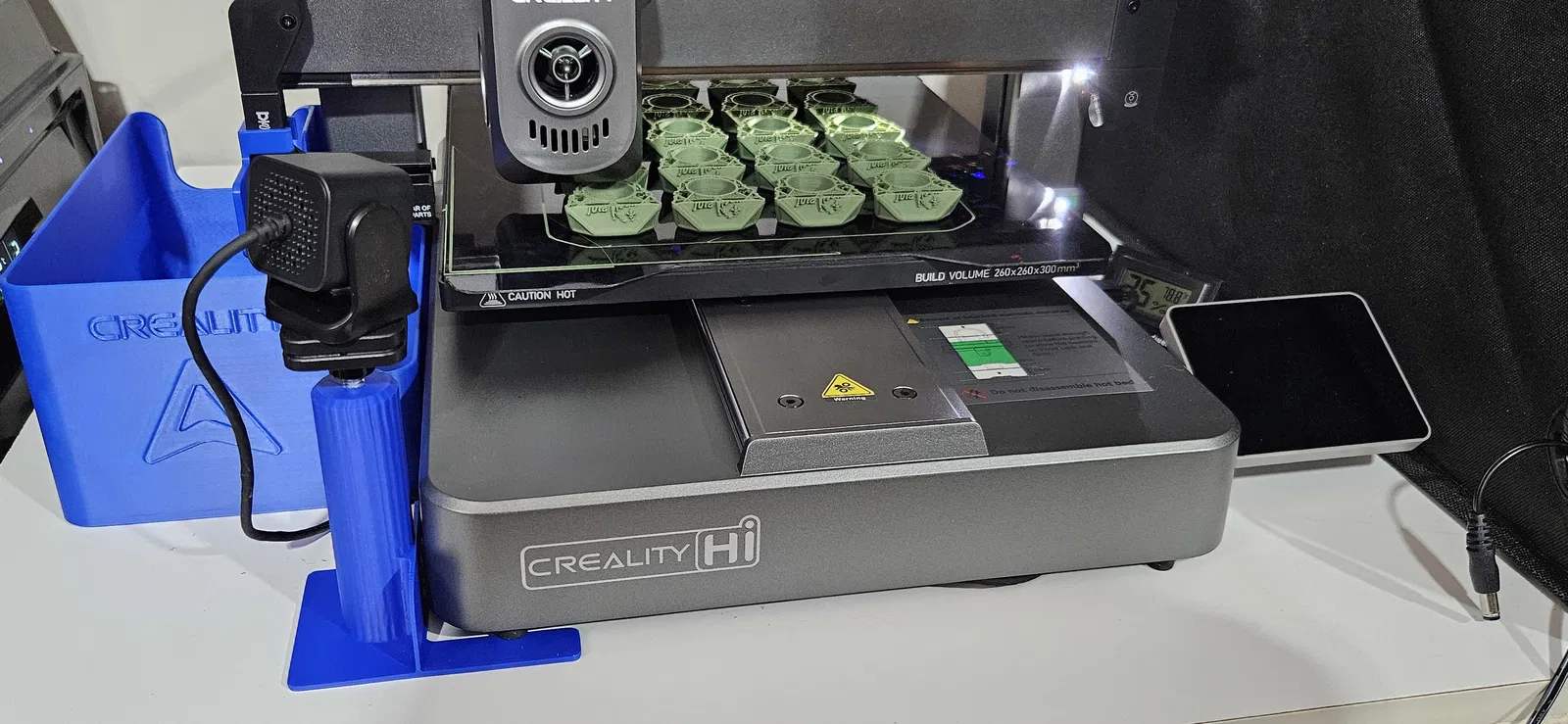

Thiết kế này dùng ren ta-rô ¼-20. Mình cắt đoạn ren từ một con bolt 1.5" và dùng thêm một thumb-jam nut. Nó được thiết kế để ôm/straddle cái chân trước bên trái, và mình dùng băng keo 2 mặt Gorilla để dán nó vào hông của cái Hi.

Vì mình định taro ren bằng tap, mình in PLA với số vách (walls) tăng thêm (5) và infill 20%.

Camera Nebula là USB plug-and-play (cứ cắm vào rồi refresh camera feed). Cái phiền duy nhất là mỗi lần restart Hi thì phải rút/cắm lại. Nếu muốn nó chạy hoài không cần rút/cắm, bạn có thể tháo/disconnect đầu nối camera bên trong phần housing ở đầu phải trục X, lúc đó Hi sẽ tự mặc định dùng Nebula. Nếu bạn ngắt camera trong, cái LED cũng sẽ tắt luôn.

Đây là mẫu (original model) đầu tiên mình chia sẻ.
