Vòng dẫn dây cho pole saw tỉa cây (Rope guides for pole saw tree pruner)

Mùa đông này cây cối bị hư hại nhiều quá nên lần đầu tiên sau nhiều năm mình phải đi kiếm một cây pole saw thật dài. Mình nhớ ngay là cái dây kéo (rope) khó chịu cỡ nào khi dùng.

Chủ yếu làm như một bài tập để học FreeCAD 1.x, mình làm ra mấy cái vòng (ring) dạng kẹp, búng vào cây sào để giữ sợi dây sát theo sào và đỡ bị vướng. Tới giờ thì thấy hoạt động cũng ổn.

Cái này bắt buộc phải in bằng PETG hoặc vật liệu tương tự không thì lúc bạn bẻ mở cái vòng chẻ (split ring) ra là nó gãy liền.

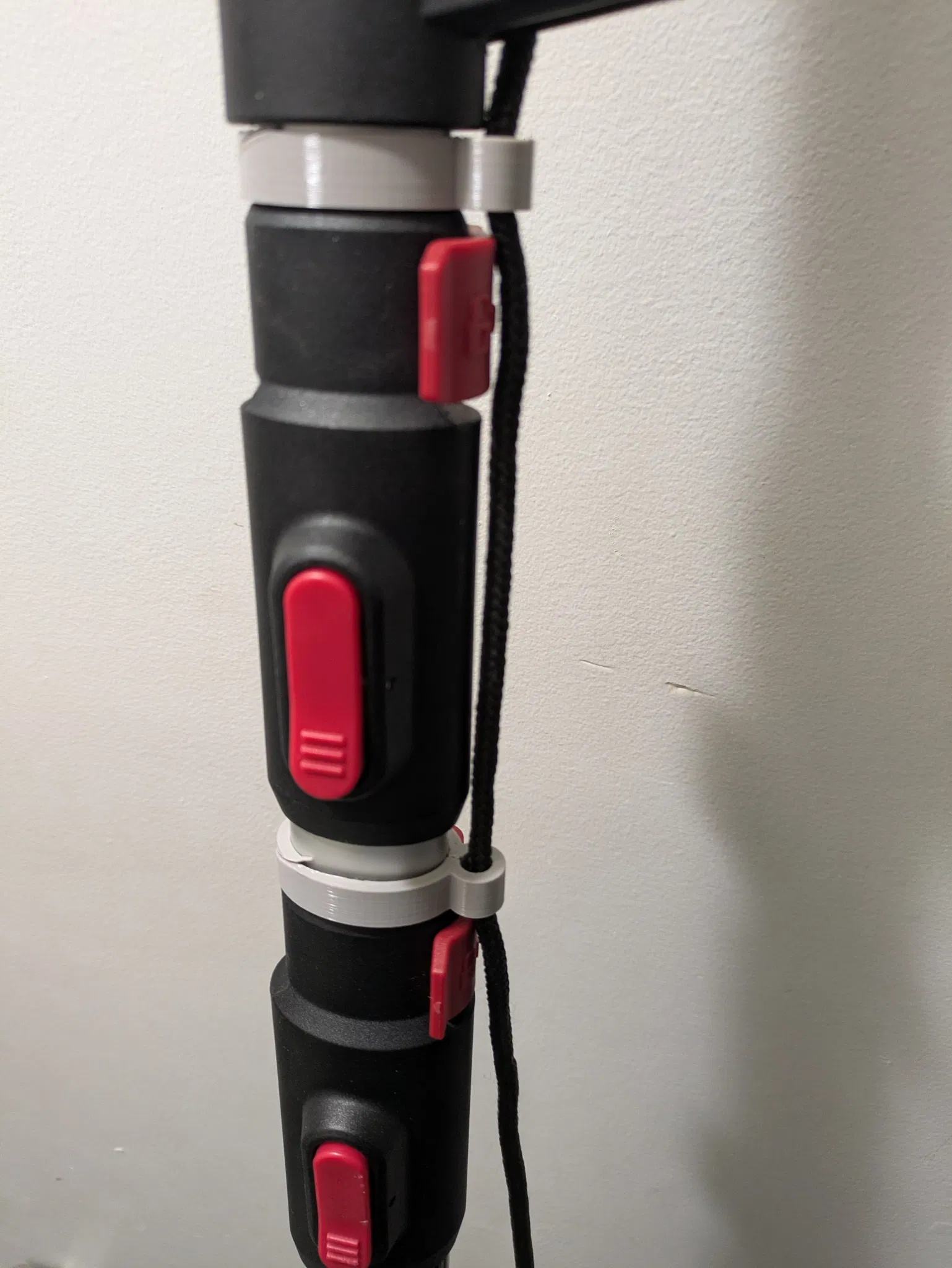

Lưu ý hình đính kèm là của một bản revision trước. File model đính kèm đã có vòng dẫn dây (loop) lớn hơn để dây chạy qua, vì bản cũ mình bị kẹt (binding) nhẹ.

Mình cố làm file FreeCAD theo kiểu fully parametric để fit được các loại sào khác. File STL đi kèm được làm theo cây pole saw mình mua (Husky 1008 145 747 bán ở Home Depot). Các tham số nằm ở main body của từng link/master. Mình cũng không chắc cách làm đã tối ưu chưa, nên nếu ai có góp ý thì mình rất sẵn sàng nghe.

Có vài vấn đề:

• Vòng càng lớn thì lực giữ của phần “split” càng yếu. Cuối cùng mình phải dán băng keo cái vòng phía dưới vì nó hay bị tuột ra. Datum planes là phần quan trọng trong bài tập học này. Nếu làm lại, chắc mình sẽ thêm một cái tab để dùng ốc + đai ốc (nut and bolt) siết lại cho chắc.

• Đầu chẻ của cái vòng hơi… nhọn, dễ đâm. Khuyên nên cắt bớt đầu nhọn hoặc dán băng keo như nói ở trên. Mình không tìm ra cách hay để làm phần đó trong FreeCAD.

• Vòng phía trên có thể bị cấn với pulley nếu đặt quá gần. Nhưng khi cất giữ thì mình coi như một “tính năng”, vì nó giúp tránh việc dây bị kéo nhầm dễ dàng.
